Комплексна домішка для бетонних сумішей та будівельних розчинів

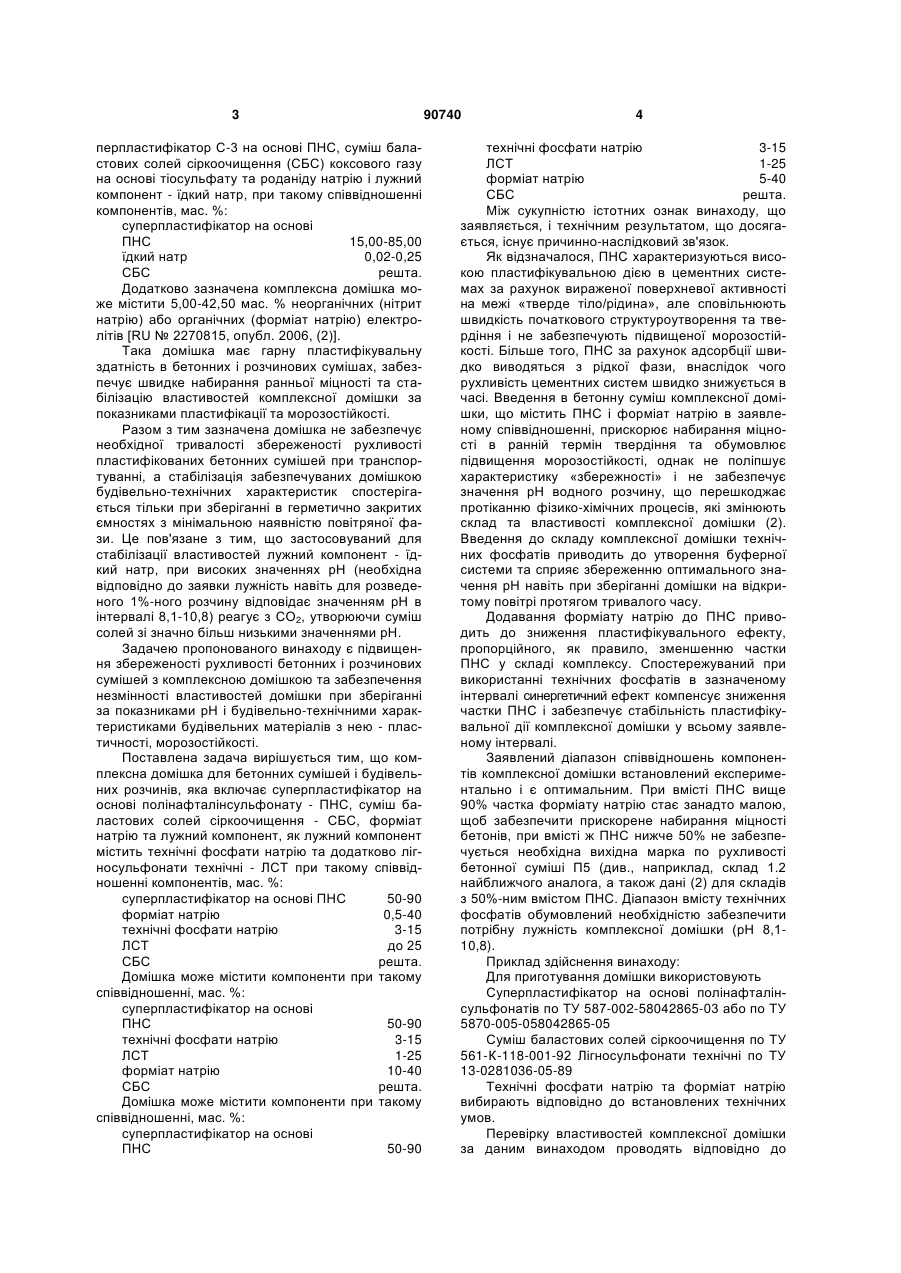

1. Комплексна домішка для бетонних сумішей і будівельних розчинів, що включає суперпластифікатор на основі полінафталінсульфонату (ПНС), суміш баластових солей сіркоочищення коксового газу на основі роданіду та тіосульфату натрію (СБС), форміат натрію та лужний компонент, яка відрізняється тим, що як лужний компонент вона містить технічні фосфати натрію і додатково лігно C2 2 (19) 1 3 перпластифікатор С-3 на основі ПНС, суміш баластових солей сіркоочищення (СБС) коксового газу на основі тіосульфату та роданіду натрію і лужний компонент - їдкий натр, при такому співвідношенні компонентів, мас. %: суперпластифікатор на основі ПНС 15,00-85,00 їдкий натр 0,02-0,25 СБС решта. Додатково зазначена комплексна домішка може містити 5,00-42,50 мас. % неорганічних (нітрит натрію) або органічних (форміат натрію) електролітів [RU № 2270815, опубл. 2006, (2)]. Така домішка має гарну пластифікувальну здатність в бетонних і розчинових сумішах, забезпечує швидке набирання ранньої міцності та стабілізацію властивостей комплексної домішки за показниками пластифікації та морозостійкості. Разом з тим зазначена домішка не забезпечує необхідної тривалості збереженості рухливості пластифікованих бетонних сумішей при транспортуванні, а стабілізація забезпечуваних домішкою будівельно-технічних характеристик спостерігається тільки при зберіганні в герметично закритих ємностях з мінімальною наявністю повітряної фази. Це пов'язане з тим, що застосовуваний для стабілізації властивостей лужний компонент - їдкий натр, при високих значеннях рН (необхідна відповідно до заявки лужність навіть для розведеного 1%-ного розчину відповідає значенням рН в інтервалі 8,1-10,8) реагує з СО2, утворюючи суміш солей зі значно більш низькими значеннями рН. Задачею пропонованого винаходу є підвищення збереженості рухливості бетонних і розчинових сумішей з комплексною домішкою та забезпечення незмінності властивостей домішки при зберіганні за показниками рН і будівельно-технічними характеристиками будівельних матеріалів з нею - пластичності, морозостійкості. Поставлена задача вирішується тим, що комплексна домішка для бетонних сумішей і будівельних розчинів, яка включає суперпластифікатор на основі полінафталінсульфонату - ПНС, суміш баластових солей сіркоочищення - СБС, форміат натрію та лужний компонент, як лужний компонент містить технічні фосфати натрію та додатково лігносульфонати технічні - ЛСТ при такому співвідношенні компонентів, мас. %: суперпластифікатор на основі ПНС 50-90 форміат натрію 0,5-40 технічні фосфати натрію 3-15 ЛСТ до 25 СБС решта. Домішка може містити компоненти при такому співвідношенні, мас. %: суперпластифікатор на основі ПНС 50-90 технічні фосфати натрію 3-15 ЛСТ 1-25 форміат натрію 10-40 СБС решта. Домішка може містити компоненти при такому співвідношенні, мас. %: суперпластифікатор на основі ПНС 50-90 90740 4 технічні фосфати натрію 3-15 ЛСТ 1-25 форміат натрію 5-40 СБС решта. Між сукупністю істотних ознак винаходу, що заявляється, і технічним результатом, що досягається, існує причинно-наслідковий зв'язок. Як відзначалося, ПНС характеризуються високою пластифікувальною дією в цементних системах за рахунок вираженої поверхневої активності на межі «тверде тіло/рідина», але сповільнюють швидкість початкового структуроутворення та твердіння і не забезпечують підвищеної морозостійкості. Більше того, ПНС за рахунок адсорбції швидко виводяться з рідкої фази, внаслідок чого рухливість цементних систем швидко знижується в часі. Введення в бетонну суміш комплексної домішки, що містить ПНС і форміат натрію в заявленому співвідношенні, прискорює набирання міцності в ранній термін твердіння та обумовлює підвищення морозостійкості, однак не поліпшує характеристику «збережності» і не забезпечує значення рН водного розчину, що перешкоджає протіканню фізико-хімічних процесів, які змінюють склад та властивості комплексної домішки (2). Введення до складу комплексної домішки технічних фосфатів приводить до утворення буферної системи та сприяє збереженню оптимального значення рН навіть при зберіганні домішки на відкритому повітрі протягом тривалого часу. Додавання форміату натрію до ПНС приводить до зниження пластифікувального ефекту, пропорційного, як правило, зменшенню частки ПНС у складі комплексу. Спостережуваний при використанні технічних фосфатів в зазначеному інтервалі синергетичний ефект компенсує зниження частки ПНС і забезпечує стабільність пластифікувальної дії комплексної домішки у всьому заявленому інтервалі. Заявлений діапазон співвідношень компонентів комплексної домішки встановлений експериментально і є оптимальним. При вмісті ПНС вище 90% частка форміату натрію стає занадто малою, щоб забезпечити прискорене набирання міцності бетонів, при вмісті ж ПНС нижче 50% не забезпечується необхідна вихідна марка по рухливості бетонної суміші П5 (див., наприклад, склад 1.2 найближчого аналога, а також дані (2) для складів з 50%-ним вмістом ПНС. Діапазон вмісту технічних фосфатів обумовлений необхідністю забезпечити потрібну лужність комплексної домішки (рН 8,110,8). Приклад здійснення винаходу: Для приготування домішки використовують Суперпластифікатор на основі полінафталінсульфонатів по ТУ 587-002-58042865-03 або по ТУ 5870-005-058042865-05 Суміш баластових солей сіркоочищення по ТУ 561-К-118-001-92 Лігносульфонати технічні по ТУ 13-0281036-05-89 Технічні фосфати натрію та форміат натрію вибирають відповідно до встановлених технічних умов. Перевірку властивостей комплексної домішки за даним винаходом проводять відповідно до 5 90740 ГОСТ 30459-2003 на бетонній суміші складу (кг/м3): цемент - 350, пісок - 850, щебінь - 990, вода - 190, і на стандартній розчиновій суміші складу 1:3 при В/Ц 0,4. Рухливість визначають за ГОСТ 10181.1, а після твердіння бетону протягом 28 діб зразки піддають випробуванням на морозостійкість за ГОСТ 10060.2. Вплив домішок за винаходом та за найближчим аналогом на рухливість бетонних сумішей та її збереженість наведені в табл. 1. У табл. 2 зіставлені стабільність властивостей комплексних домішок за винаходом та найближчим аналогом за показниками пластичності та морозостійкості будівельного розчину через 6 місяців 6 зберігання домішок у герметичній та відкритій ємності. З одержаних даних випливає, що комплексна домішка за винаходом не поступається прототипу по стабільності властивостей при зберіганні в герметичній ємності та істотно перевершує його при зберіганні у відкритій ємності. У табл. 3 наведені склади комплексних домішок за винаходом та результати вивчення їх впливу на рухливість і збереженість бетонних сумішей. Як видно з наведених даних, введення додаткових компонентів - технічних лігносульфонатів і форміату натрію в заявлених межах дозволяє забезпечити необхідний рівень технологічних характеристик будівельних матеріалів. Таблиця 1 Осідання конуса, см Співвідношення компонентів комплексної домішки, мас. % № лужний компосуперпластифікатор форміат нент СБС ЛСТ на основі ПНС натрію вміст вид рН Примітка 5хв 60хв 120хв 1.1 84,75 15 0,25 NaOH 10,8 21 13 2 1.2 50,00 49,9 0,10 NaOH 9,2 16 6
