Занурюваний вимірювальний зонд

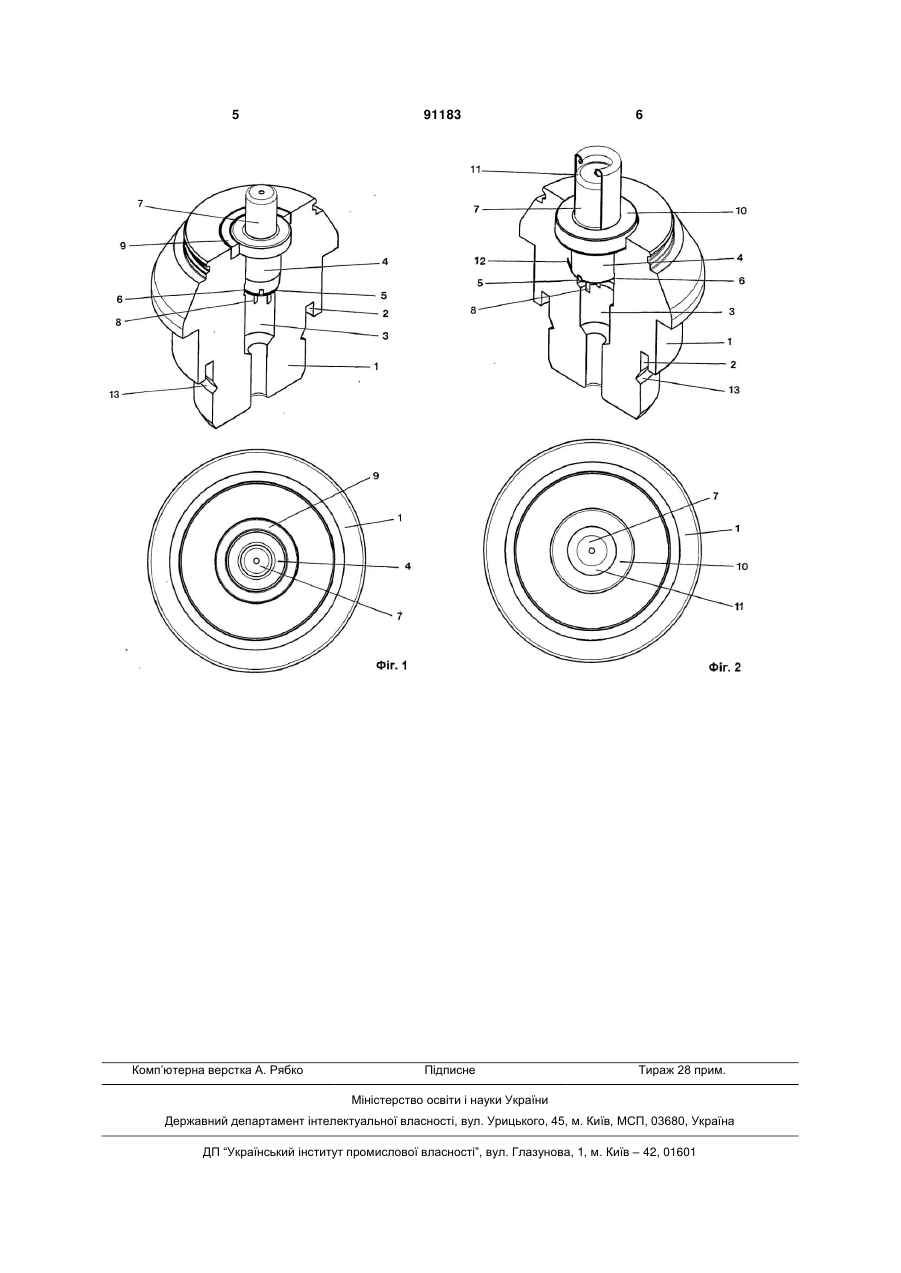

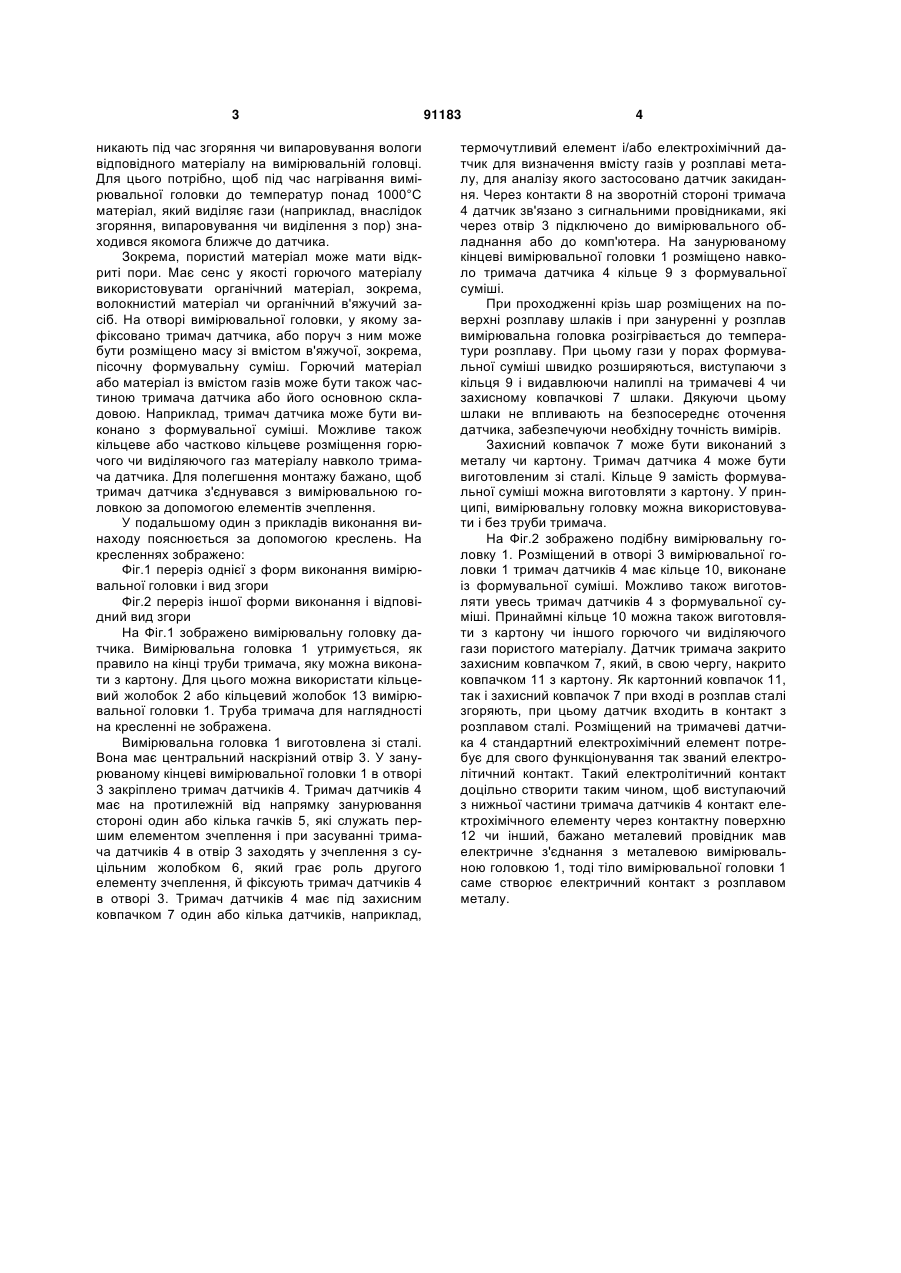

1. Занурюваний вимірювальний зонд, зокрема, вимірювальний зонд, вкидуваний у розплави металів, що має вимірювальну головку, на якій розміщено принаймні один тримач датчика з при C2 1 3 никають під час згоряння чи випаровування вологи відповідного матеріалу на вимірювальній головці. Для цього потрібно, щоб під час нагрівання вимірювальної головки до температур понад 1000°С матеріал, який виділяє гази (наприклад, внаслідок згоряння, випаровування чи виділення з пор) знаходився якомога ближче до датчика. Зокрема, пористий матеріал може мати відкриті пори. Має сенс у якості горючого матеріалу використовувати органічний матеріал, зокрема, волокнистий матеріал чи органічний в'яжучий засіб. На отворі вимірювальної головки, у якому зафіксовано тримач датчика, або поруч з ним може бути розміщено масу зі вмістом в'яжучої, зокрема, пісочну формувальну суміш. Горючий матеріал або матеріал із вмістом газів може бути також частиною тримача датчика або його основною складовою. Наприклад, тримач датчика може бути виконано з формувальної суміші. Можливе також кільцеве або частково кільцеве розміщення горючого чи виділяючого газ матеріалу навколо тримача датчика. Для полегшення монтажу бажано, щоб тримач датчика з'єднувався з вимірювальною головкою за допомогою елементів зчеплення. У подальшому один з прикладів виконання винаходу пояснюється за допомогою креслень. На кресленнях зображено: Фіг.1 переріз однієї з форм виконання вимірювальної головки і вид згори Фіг.2 переріз іншої форми виконання і відповідний вид згори На Фіг.1 зображено вимірювальну головку датчика. Вимірювальна головка 1 утримується, як правило на кінці труби тримача, яку можна виконати з картону. Для цього можна використати кільцевий жолобок 2 або кільцевий жолобок 13 вимірювальної головки 1. Труба тримача для наглядності на кресленні не зображена. Вимірювальна головка 1 виготовлена зі сталі. Вона має центральний наскрізний отвір 3. У занурюваному кінцеві вимірювальної головки 1 в отворі 3 закріплено тримач датчиків 4. Тримач датчиків 4 має на протилежній від напрямку занурювання стороні один або кілька гачків 5, які служать першим елементом зчеплення і при засуванні тримача датчиків 4 в отвір 3 заходять у зчеплення з суцільним жолобком 6, який грає роль другого елементу зчеплення, й фіксують тримач датчиків 4 в отворі 3. Тримач датчиків 4 має під захисним ковпачком 7 один або кілька датчиків, наприклад, 91183 4 термочутливий елемент і/або електрохімічний датчик для визначення вмісту газів у розплаві металу, для аналізу якого застосовано датчик закидання. Через контакти 8 на зворотній стороні тримача 4 датчик зв'язано з сигнальними провідниками, які через отвір 3 підключено до вимірювального обладнання або до комп'ютера. На занурюваному кінцеві вимірювальної головки 1 розміщено навколо тримача датчика 4 кільце 9 з формувальної суміші. При проходженні крізь шар розміщених на поверхні розплаву шлаків і при зануренні у розплав вимірювальна головка розігрівається до температури розплаву. При цьому гази у порах формувальної суміші швидко розширяються, виступаючи з кільця 9 і видавлюючи налиплі на тримачеві 4 чи захисному ковпачкові 7 шлаки. Дякуючи цьому шлаки не впливають на безпосереднє оточення датчика, забезпечуючи необхідну точність вимірів. Захисний ковпачок 7 може бути виконаний з металу чи картону. Тримач датчика 4 може бути виготовленим зі сталі. Кільце 9 замість формувальної суміші можна виготовляти з картону. У принципі, вимірювальну головку можна використовувати і без труби тримача. На Фіг.2 зображено подібну вимірювальну головку 1. Розміщений в отворі 3 вимірювальної головки 1 тримач датчиків 4 має кільце 10, виконане із формувальної суміші. Можливо також виготовляти увесь тримач датчиків 4 з формувальної суміші. Принаймні кільце 10 можна також виготовляти з картону чи іншого горючого чи виділяючого гази пористого матеріалу. Датчик тримача закрито захисним ковпачком 7, який, в свою чергу, накрито ковпачком 11 з картону. Як картонний ковпачок 11, так і захисний ковпачок 7 при вході в розплав сталі згоряють, при цьому датчик входить в контакт з розплавом сталі. Розміщений на тримачеві датчика 4 стандартний електрохімічний елемент потребує для свого функціонування так званий електролітичний контакт. Такий електролітичний контакт доцільно створити таким чином, щоб виступаючий з нижньої частини тримача датчиків 4 контакт електрохімічного елементу через контактну поверхню 12 чи інший, бажано металевий провідник мав електричне з'єднання з металевою вимірювальною головкою 1, тоді тіло вимірювальної головки 1 саме створює електричний контакт з розплавом металу. 5 Комп’ютерна верстка А. Рябко 91183 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
