Комплекс вимірювальний

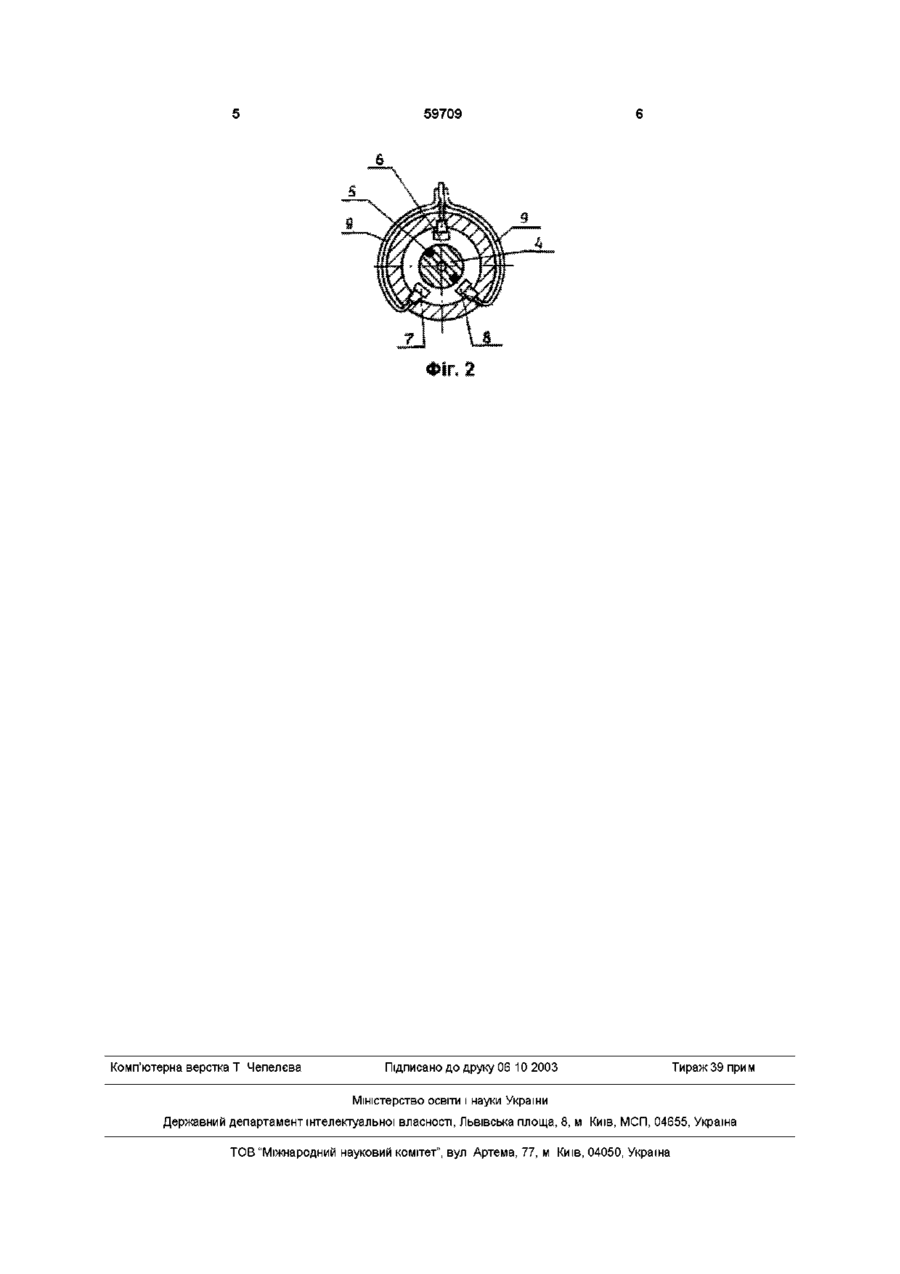

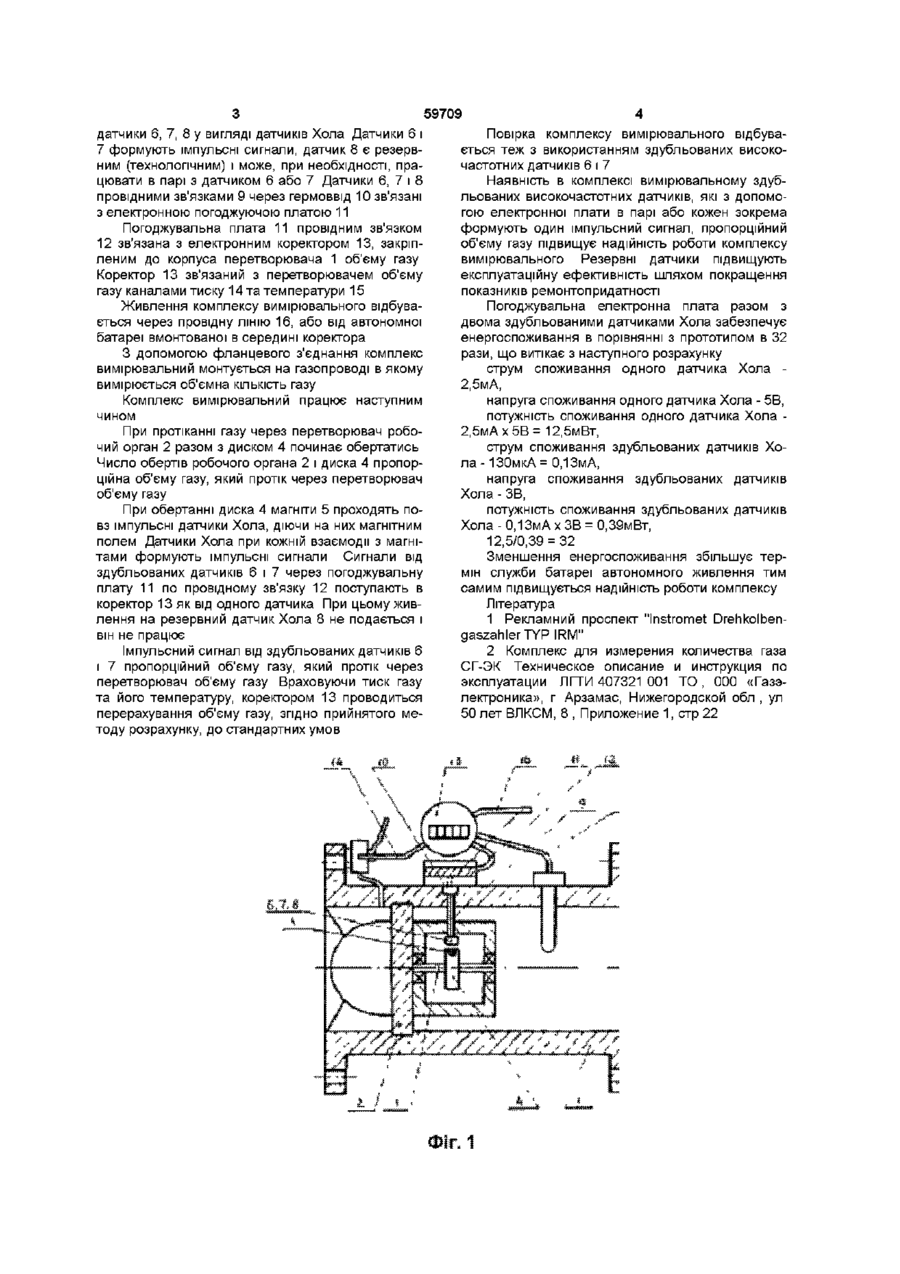

1 Комплекс вимірювальний об'єму газу, який складається з перетворювача об'єму газу з обертовим робочим органом і високочастотного імпульсного датчика об'єму газу та коректора об'єму газу, який відрізняється тим, що в комплексі додатково встановлені один або декілька аналогічних високочастотних датчиків та погоджувальна електронна плата для формування одного імпульсного сигналу від двох здубльованих високочастотних датчиків 2 Комплекс вимірювальний об'єму газу за п 1, який відрізняється тим, що високочастотні датчики, які не беруть участь у формуванні імпульсних сигналів, є резервними Комплекс вимірювальний, який заявляється, відноситься до засобів вимірювальної техніки, а саме, до засобів вимірювання об'єму та об'ємної витрати природного та скрапленого газів Відомий комплекс вимірювальний [1], який складається з лічильника газу з обертовим робочим органом, високочастотним імпульсним датчиком об'єму газу та коректора об'єму газу, зв'язаного з лічильником каналами тиску, температури та імпульсів об'єму газу Недоліком даного комплекса вимірювального є використання високочастотного датчика тільки при повірці лічильника газу, для обліку газу, використовується низькочастотний датчик Відомий комплекс вимірювальний об'єму газу [2], який складається з перетворювача об'єму газу (вимірювача лічильника газу) з обертовим робочим органом і високочастотного імпульсного датчика об'єму газу та коректора об'єму газу Високочастотний імпульсний датчик використовується як при повірці комплексу, так і при обліку газу, в тому числі комерційному Недоліком вказаного комплекса вимірювального є недостатня надійність роботи комплекса з одним високочастотним датчиком Відмова даного датчика приводить до відмови комплекса вимірювального В основу винаходу поставлено задачу підвищення надійності комплексу вимірювального шляхом додаткового встановлення одного або декількох аналогічних високочастотних датчиків та погоджувальної електронної плати для формування одного імпульсного сигналу від двох здубльованих високочастотних датчиків При ВІДМОВІ ОДНОГО з них імпульсний сигнал сприймається від другого справного датчика Дублювання роботи двох високочастотних датчиків забезпечується електронною погоджувальною платою Високочастотні датчики (один або декілька), які не приймають участь у формуванні імпульсного сигналу виконують роль резервних При виході з ладу одного із здубльованих датчиків його роль може виконувати один із резервних датчиків (при відповідному перемиканні датчиків) При виготовленні та ремонті комплексів вимірювальних вони можуть використовуватись як технологічні Суть винаходу пояснюється кресленням На фіг 1 схематично зображені комплекс вимірювальний, на фіг 2 - схема розташування високочастотних датчиків Комплекс вимірювальний складається з перетворювача 1 об'єму газу з обертовим робочим органом 2 (у вигляді турбіни або роторів), вісь 3 якого встановлена у підшипникових вузлах На осі 3 робочого органа змонтований диск 4 з немагнітного матеріалу, на периферії диска 4 встановлені один або декілька магнітів 5 КІЛЬКІСТЬ магнітів 5 визначається необхідною (заданою) КІЛЬКІСТЮ імпульсів, яка відповідає одиниці об'єму газу, В корпусі перетворювача 1 об'єму газу в площині обертання диска 4 з ВІДПОВІДНИМ зазором до нього змонтовані як мінімум два високочастотні о о> ю 59709 датчики 6, 7, 8 у вигляді датчиків Хола Датчики 6 і 7 формують імпульсні сигнали, датчик 8 є резервним (технологічним) і може, при необхідності, працювати в парі з датчиком 6 або 7 Датчики 6, 7 і 8 провідними зв'язками 9 через гермоввід 10 зв'язані з електронною погоджуючою платою 11 Погоджувальна плата 11 провідним зв'язком 12 зв'язана з електронним коректором 13, закріпленим до корпуса перетворювача 1 об'єму газу Коректор 13 зв'язаний з перетворювачем об'єму газу каналами тиску 14 та температури 15 Живлення комплексу вимірювального відбувається через провідну ЛІНІЮ 16, або від автономної батареї вмонтованої в середині коректора З допомогою фланцевого з'єднання комплекс вимірювальний монтується на газопроводі в якому вимірюється об'ємна КІЛЬКІСТЬ газу Комплекс вимірювальний працює наступним чином При протіканні газу через перетворювач робочий орган 2 разом з диском 4 починає обертатись Число обертів робочого органа 2 і диска 4 пропорційна об'єму газу, який протік через перетворювач об'єму газу При обертанні диска 4 магніти 5 проходять повз імпульсні датчики Хола, діючи на них магнітним полем Датчики Хола при кожній взаємодії з магнітами формують імпульсні сигнали Сигнали від здубльованих датчиків 6 і 7 через погоджувальну плату 11 по провідному зв'язку 12 поступають в коректор 13 як від одного датчика При цьому живлення на резервний датчик Хола 8 не подається і він не працює Імпульсний сигнал від здубльованих датчиків 6 і 7 пропорційний об'єму газу, який протік через перетворювач об'єму газу Враховуючи тиск газу та його температуру, коректором 13 проводиться перерахування об'єму газу, згідно прийнятого методу розрахунку, до стандартних умов Повірка комплексу вимірювального відбувається теж з використанням здубльованих високочастотних датчиків 6 і 7 Наявність в комплексі вимірювальному здубльованих високочастотних датчиків, які з допомогою електронної плати в парі або кожен зокрема формують один імпульсний сигнал, пропорційний об'єму газу підвищує надійність роботи комплексу вимірювального Резервні датчики підвищують експлуатаційну ефективність шляхом покращення показників ремонтопридатності Погоджувальна електронна плата разом з двома здубльованими датчиками Хола забезпечує енергоспоживання в порівнянні з прототипом в 32 рази, що витікає з наступного розрахунку струм споживання одного датчика Хола 2,5мА, напруга споживання одного датчика Хола - 5В, потужність споживання одного датчика Хола 2,5мАх5В= 12,5мВт, струм споживання здубльованих датчиків Хола - 130мкА = 0,13мА, напруга споживання здубльованих датчиків Хола - ЗВ, потужність споживання здубльованих датчиків Хола-0,13мАхЗВ = 0,39мВт, 12,5/0,39 = 32 Зменшення енергоспоживання збільшує термін служби батареї автономного живлення тим самим підвищується надійність роботи комплексу Література 1 Рекламний проспект "Instromet DrehkolbengaszahlerTYP IRM" 2 Комплекс для измерения количества газа СГ-ЭК Техническое описание и инструкция по эксплуатации Л ГТИ 407321 001 ТО, 000 «Газэлектроника», г Арзамас, Нижегородской обл , ул 50 лет ВЛКСМ, 8 , Приложение 1, стр 22 59709 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
