Застосування газоподібного азоту як носія пневмоенергії для шахтних машин і механізмів

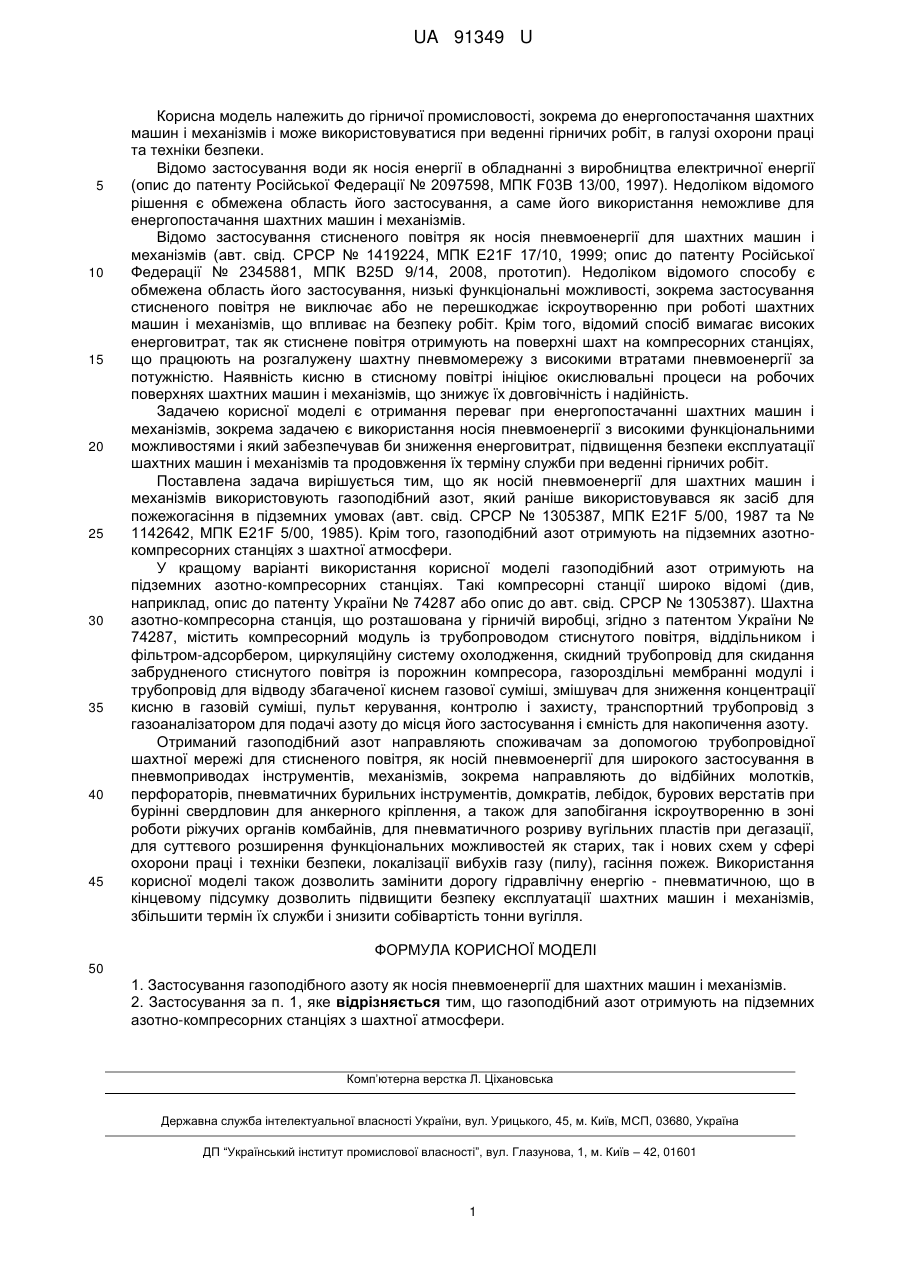

Реферат: Застосування газоподібного азоту як носія пневмоенергії для шахтних машин і механізмів. UA 91349 U (12) UA 91349 U UA 91349 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничої промисловості, зокрема до енергопостачання шахтних машин і механізмів і може використовуватися при веденні гірничих робіт, в галузі охорони праці та техніки безпеки. Відомо застосування води як носія енергії в обладнанні з виробництва електричної енергії (опис до патенту Російської Федерації № 2097598, МПК F03B 13/00, 1997). Недоліком відомого рішення є обмежена область його застосування, а саме його використання неможливе для енергопостачання шахтних машин і механізмів. Відомо застосування стисненого повітря як носія пневмоенергії для шахтних машин і механізмів (авт. свід. СРСР № 1419224, МПК E21F 17/10, 1999; опис до патенту Російської Федерації № 2345881, МПК B25D 9/14, 2008, прототип). Недоліком відомого способу є обмежена область його застосування, низькі функціональні можливості, зокрема застосування стисненого повітря не виключає або не перешкоджає іскроутворенню при роботі шахтних машин і механізмів, що впливає на безпеку робіт. Крім того, відомий спосіб вимагає високих енерговитрат, так як стиснене повітря отримують на поверхні шахт на компресорних станціях, що працюють на розгалужену шахтну пневмомережу з високими втратами пневмоенергії за потужністю. Наявність кисню в стисному повітрі ініціює окислювальні процеси на робочих поверхнях шахтних машин і механізмів, що знижує їх довговічність і надійність. Задачею корисної моделі є отримання переваг при енергопостачанні шахтних машин і механізмів, зокрема задачею є використання носія пневмоенергії з високими функціональними можливостями і який забезпечував би зниження енерговитрат, підвищення безпеки експлуатації шахтних машин і механізмів та продовження їх терміну служби при веденні гірничих робіт. Поставлена задача вирішується тим, що як носій пневмоенергії для шахтних машин і механізмів використовують газоподібний азот, який раніше використовувався як засіб для пожежогасіння в підземних умовах (авт. свід. СРСР № 1305387, МПК E21F 5/00, 1987 та № 1142642, МПК E21F 5/00, 1985). Крім того, газоподібний азот отримують на підземних азотнокомпресорних станціях з шахтної атмосфери. У кращому варіанті використання корисної моделі газоподібний азот отримують на підземних азотно-компресорних станціях. Такі компресорні станції широко відомі (див, наприклад, опис до патенту України № 74287 або опис до авт. свід. СРСР № 1305387). Шахтна азотно-компресорна станція, що розташована у гірничій виробці, згідно з патентом України № 74287, містить компресорний модуль із трубопроводом стиснутого повітря, віддільником і фільтром-адсорбером, циркуляційну систему охолодження, скидний трубопровід для скидання забрудненого стиснутого повітря із порожнин компресора, газороздільні мембранні модулі і трубопровід для відводу збагаченої киснем газової суміші, змішувач для зниження концентрації кисню в газовій суміші, пульт керування, контролю і захисту, транспортний трубопровід з газоаналізатором для подачі азоту до місця його застосування і ємність для накопичення азоту. Отриманий газоподібний азот направляють споживачам за допомогою трубопровідної шахтної мережі для стисненого повітря, як носій пневмоенергії для широкого застосування в пневмоприводах інструментів, механізмів, зокрема направляють до відбійних молотків, перфораторів, пневматичних бурильних інструментів, домкратів, лебідок, бурових верстатів при бурінні свердловин для анкерного кріплення, а також для запобігання іскроутворенню в зоні роботи ріжучих органів комбайнів, для пневматичного розриву вугільних пластів при дегазації, для суттєвого розширення функціональних можливостей як старих, так і нових схем у сфері охорони праці і техніки безпеки, локалізації вибухів газу (пилу), гасіння пожеж. Використання корисної моделі також дозволить замінити дорогу гідравлічну енергію - пневматичною, що в кінцевому підсумку дозволить підвищити безпеку експлуатації шахтних машин і механізмів, збільшити термін їх служби і знизити собівартість тонни вугілля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Застосування газоподібного азоту як носія пневмоенергії для шахтних машин і механізмів. 2. Застосування за п. 1, яке відрізняється тим, що газоподібний азот отримують на підземних азотно-компресорних станціях з шахтної атмосфери. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
