Фігурний профіль для кріплення двох полотен натяжної стелі

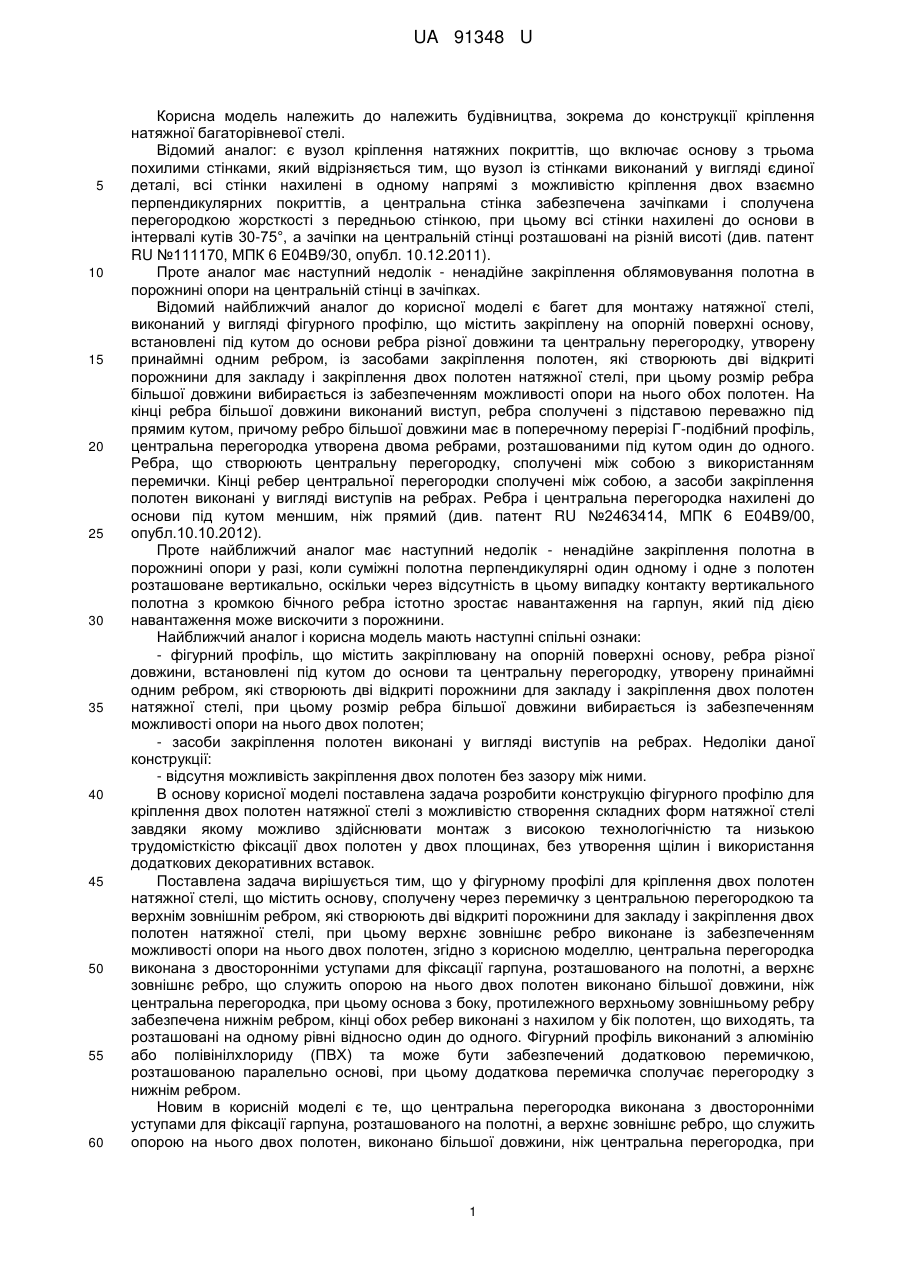

Реферат: Фігурний профіль для кріплення двох полотен натяжної стелі містить основу, сполучену через перемичку з центральною перегородкою та верхнім зовнішнім ребром, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі. Верхнє зовнішнє ребро виконане із забезпеченням можливості опори на нього двох полотен. Центральна перегородка виконана з двосторонніми уступами для фіксації гарпуна, розташованого на полотні. Верхнє зовнішнє ребро, що служить опорою його обох полотен виконано більшої довжини, ніж центральна перегородка. Основа з боку, протилежного верхньому зовнішньому ребру, забезпечена нижнім ребром. UA 91348 U (54) ФІГУРНИЙ ПРОФІЛЬ ДЛЯ КРІПЛЕННЯ ДВОХ ПОЛОТЕН НАТЯЖНОЇ СТЕЛІ UA 91348 U UA 91348 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до належить будівництва, зокрема до конструкції кріплення натяжної багаторівневої стелі. Відомий аналог: є вузол кріплення натяжних покриттів, що включає основу з трьома похилими стінками, який відрізняється тим, що вузол із стінками виконаний у вигляді єдиної деталі, всі стінки нахилені в одному напрямі з можливістю кріплення двох взаємно перпендикулярних покриттів, а центральна стінка забезпечена зачіпками і сполучена перегородкою жорсткості з передньою стінкою, при цьому всі стінки нахилені до основи в інтервалі кутів 30-75°, а зачіпки на центральній стінці розташовані на різній висоті (див. патент RU №111170, МПК 6 Е04В9/30, опубл. 10.12.2011). Проте аналог має наступний недолік - ненадійне закріплення облямовування полотна в порожнині опори на центральній стінці в зачіпках. Відомий найближчий аналог до корисної моделі є багет для монтажу натяжної стелі, виконаний у вигляді фігурного профілю, що містить закріплену на опорній поверхні основу, встановлені під кутом до основи ребра різної довжини та центральну перегородку, утворену принаймні одним ребром, із засобами закріплення полотен, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі, при цьому розмір ребра більшої довжини вибирається із забезпеченням можливості опори на нього обох полотен. На кінці ребра більшої довжини виконаний виступ, ребра сполучені з підставою переважно під прямим кутом, причому ребро більшої довжини має в поперечному перерізі Г-подібний профіль, центральна перегородка утворена двома ребрами, розташованими під кутом один до одного. Ребра, що створюють центральну перегородку, сполучені між собою з використанням перемички. Кінці ребер центральної перегородки сполучені між собою, а засоби закріплення полотен виконані у вигляді виступів на ребрах. Ребра і центральна перегородка нахилені до основи під кутом меншим, ніж прямий (див. патент RU №2463414, МПК 6 Е04В9/00, опубл.10.10.2012). Проте найближчий аналог має наступний недолік - ненадійне закріплення полотна в порожнині опори у разі, коли суміжні полотна перпендикулярні один одному і одне з полотен розташоване вертикально, оскільки через відсутність в цьому випадку контакту вертикального полотна з кромкою бічного ребра істотно зростає навантаження на гарпун, який під дією навантаження може вискочити з порожнини. Найближчий аналог і корисна модель мають наступні спільні ознаки: - фігурний профіль, що містить закріплювану на опорній поверхні основу, ребра різної довжини, встановлені під кутом до основи та центральну перегородку, утворену принаймні одним ребром, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі, при цьому розмір ребра більшої довжини вибирається із забезпеченням можливості опори на нього двох полотен; - засоби закріплення полотен виконані у вигляді виступів на ребрах. Недоліки даної конструкції: - відсутня можливість закріплення двох полотен без зазору між ними. В основу корисної моделі поставлена задача розробити конструкцію фігурного профілю для кріплення двох полотен натяжної стелі з можливістю створення складних форм натяжної стелі завдяки якому можливо здійснювати монтаж з високою технологічністю та низькою трудомісткістю фіксації двох полотен у двох площинах, без утворення щілин і використання додаткових декоративних вставок. Поставлена задача вирішується тим, що у фігурному профілі для кріплення двох полотен натяжної стелі, що містить основу, сполучену через перемичку з центральною перегородкою та верхнім зовнішнім ребром, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі, при цьому верхнє зовнішнє ребро виконане із забезпеченням можливості опори на нього двох полотен, згідно з корисною моделлю, центральна перегородка виконана з двосторонніми уступами для фіксації гарпуна, розташованого на полотні, а верхнє зовнішнє ребро, що служить опорою на нього двох полотен виконано більшої довжини, ніж центральна перегородка, при цьому основа з боку, протилежного верхньому зовнішньому ребру забезпечена нижнім ребром, кінці обох ребер виконані з нахилом у бік полотен, що виходять, та розташовані на одному рівні відносно один до одного. Фігурний профіль виконаний з алюмінію або полівінілхлориду (ПВХ) та може бути забезпечений додатковою перемичкою, розташованою паралельно основі, при цьому додаткова перемичка сполучає перегородку з нижнім ребром. Новим в корисній моделі є те, що центральна перегородка виконана з двосторонніми уступами для фіксації гарпуна, розташованого на полотні, а верхнє зовнішнє ребро, що служить опорою на нього двох полотен, виконано більшої довжини, ніж центральна перегородка, при 1 UA 91348 U 5 10 15 20 25 30 35 40 цьому основа з боку, протилежного верхньому зовнішньому ребру, забезпечена нижнім ребром, кінці обох ребер виконані з нахилом у бік полотен, що виходять, та розташовані на одному рівні відносно один до одного. Фігурний профіль виконаний з алюмінію або полівінілхлориду (ПВХ) та може бути забезпечений додатковою перемичкою, розташованою паралельно основі, при цьому додаткова перемичка сполучає перегородку з нижнім ребром. Корисна модель має ту перевагу, що при стиковці двох полотен різного кольору, можна візуально розділити їх, без використання маскуючої стрічки. Фігурний профіль, що заявляється, виконаний у вигляді єдиної деталі, включає основу, ребра, що виконані з можливістю кріплення двох взаємно-перпендикулярних полотен, центральну перегородку, що забезпечена двосторонніми уступами для фіксації двох гарпунів, кожен з яких розташований на полотні. Кінці обох ребер виконані з нахилом у бік полотен, що виходять, і розташовані на одному рівні відносно один до одного; Здійснення корисної моделі дозволить поліпшити зовнішній вигляд натяжної стелі за рахунок відсутності видимого зазору між двома закріпленими полотнами. Корисна модель ілюструється кресленнями, де на фіг. 1 наведений поперечний переріз фігурного профілю, закріпленого на стелі; на фіг. 2-6 наведені різні конфігурації фігурного профілю для монтажу натяжної стелі. Фігурний профіль для кріплення двох полотен натяжної стелі складається з основи 1, верхнього зовнішнього ребра 2, сполученого з центральною перегородкою 3, перемички 4, нижнього ребра 5, сполученого з нижньою частиною основи 1. Фігурний профіль виконаний з відкритими порожнинами 6 та 7, які використовуються для закладу і закріплення, облямованих гарпунами 8 полотен 9 та 10. У центральній перегородці 3 передбачені двосторонні уступи 11 для фіксації гарпунів 8, що розташовані на полотнах 9 та 10. Для додання жорсткості конструкції фігурний профіль може бути забезпечений додатковою перемичкою 12. У верхньому зовнішньому ребрі 2 виконаний нахил 13, завдяки якому полотно 9 плавно переходить з однієї площини в іншу. У нижньому ребрі 5 також виконаний нахил 13, завдяки якому полотно 10 плавно переходить з однієї площини в іншу. Верхнє зовнішнє ребро 2 має більшу довжину, ніж центральна перегородка 3. Фігурний профіль за рахунок основи 1 закріплюють до стелі, або будь-якої кріпильної поверхні (див. фіг. 1). Корисна модель використовується наступним чином - саморізом закріплюють основу 1 до будь-якої поверхні, що зафіксована на чорновій стелі; - здійснюють заправку полотна 10 натяжної стелі в порожнину 6, де полотно фіксують за рахунок упора гарпуна 8 (music) в двосторонній уступ 11. Оскільки кінці обох ребер виконані з нахилом 13 у бік полотен, що виходять, полотно 10 змінює своє площинне розташування за рахунок цього нахилу; - здійснюють заправку другого полотна 9 натяжної стелі в порожнину 7, де воно також фіксується за рахунок упора гарпуна 8 в двосторонній уступ 11; - полотна 9 і 10 стикаються між собою на верхньому ребрі 2, в самій крайній точці його похилої частки 13. При зіткненні двох різних полотен 9 і 10 утворюється чіткий кордон без зазору між ними, за рахунок цього відпадає необхідність використання маскуючих вставок. Запропонована конструкція фігурного профілю дозволяє створювати складні конструкції натяжної стелі, створювати натяжні стелі з переходом рівня без облаштування додаткової основи. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Фігурний профіль для кріплення двох полотен натяжної стелі, що містить основу, сполучену через перемичку з центральною перегородкою та верхнім зовнішнім ребром, які створюють дві відкриті порожнини для закладу і закріплення двох полотен натяжної стелі, при цьому верхнє зовнішнє ребро виконане із забезпеченням можливості опори на нього двох полотен, який відрізняється тим, що центральна перегородка виконана з двосторонніми уступами для фіксації гарпуна, розташованого на полотні, а верхнє зовнішнє ребро, що служить опорою його обох полотен виконано більшої довжини, ніж центральна перегородка, при цьому основа з боку, протилежного верхньому зовнішньому ребру, забезпечена нижнім ребром. 2. Фігурний профіль за п. 1, який відрізняється тим, що виконаний з алюмінію або ПВХ. 3. Фігурний профіль за п. 1, який відрізняється тим, що кінці обох ребер виконані з нахилом у бік полотен, що виходять, та розташовані на одному рівні відносно один до одного. 4. Фігурний профіль за п. 4, який відрізняється тим, що забезпечений додатковою перемичкою, розташованою паралельно підставі, що сполучає перегородку з нижнім ребром. 2 UA 91348 U 3 UA 91348 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
