Спосіб підвищення завадостійкості акустико-емісійних вимірювань

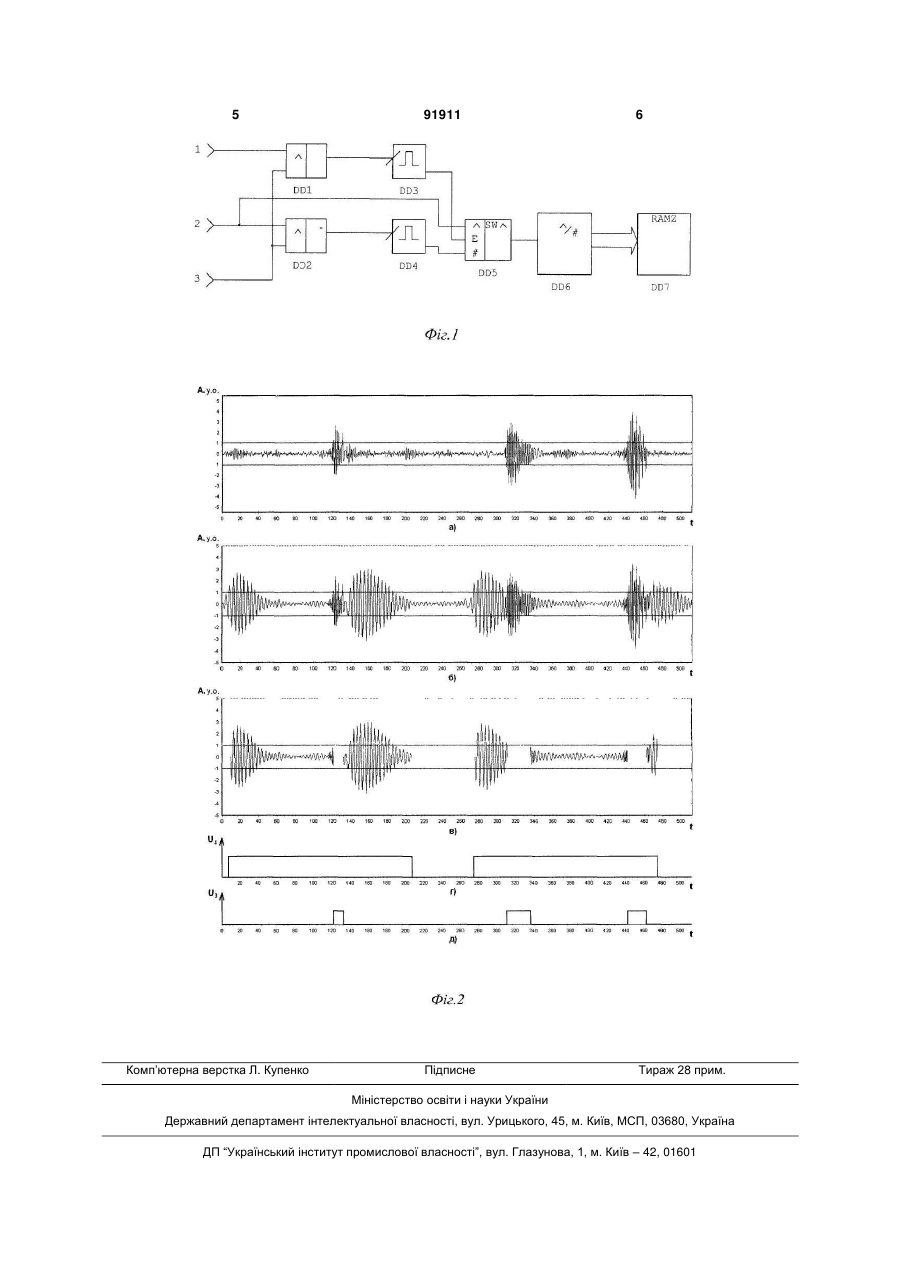

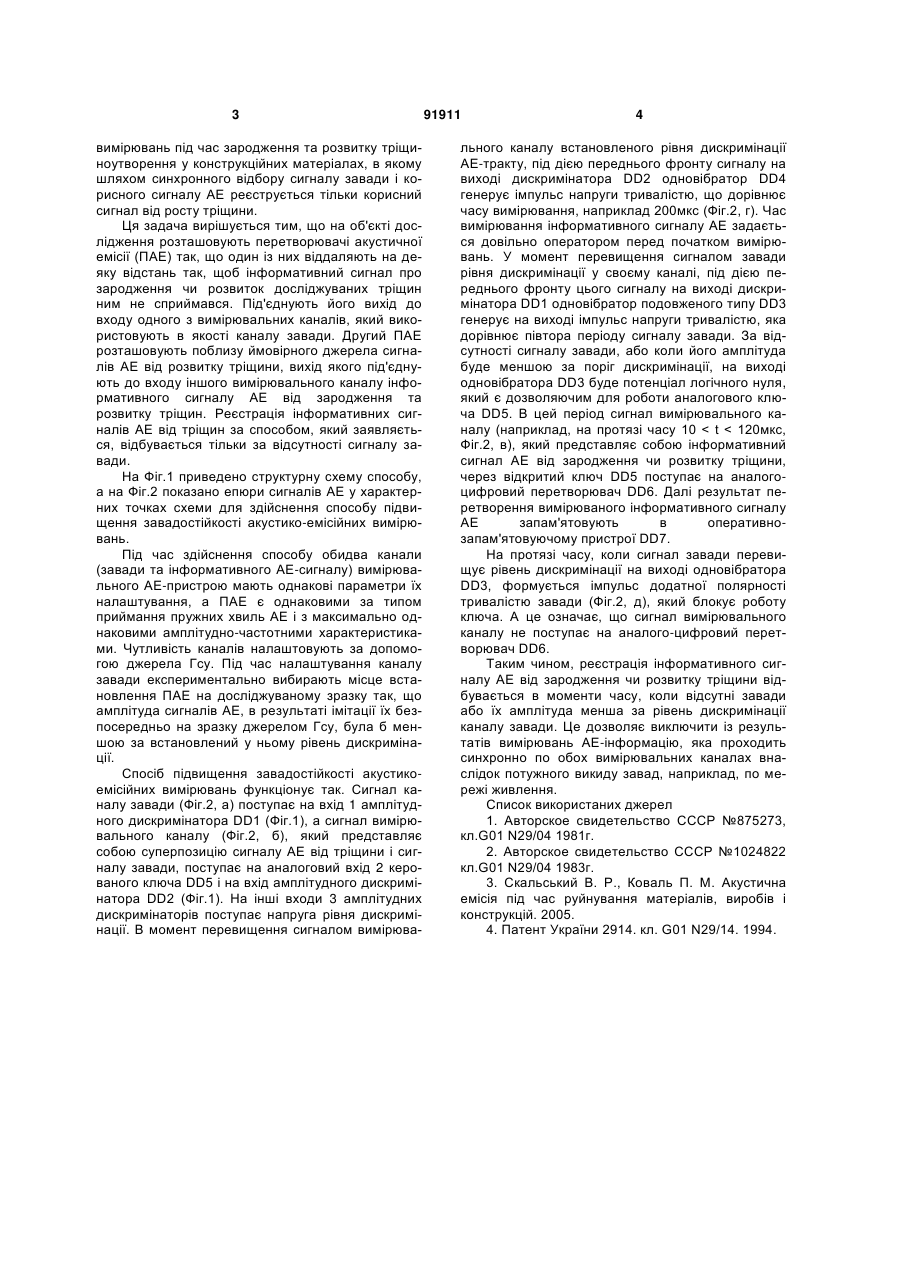

Спосіб підвищення завадостійкості акустикоемісійних вимірювань, який полягає у використанні, як мінімум, двох акустико-емісійних (АЕ) вимірювальних каналів, один із яких служить для від C2 1 3 вимірювань під час зародження та розвитку тріщиноутворення у конструкційних матеріалах, в якому шляхом синхронного відбору сигналу завади і корисного сигналу АЕ реєструється тільки корисний сигнал від росту тріщини. Ця задача вирішується тим, що на об'єкті дослідження розташовують перетворювачі акустичної емісії (ПАЕ) так, що один із них віддаляють на деяку відстань так, щоб інформативний сигнал про зародження чи розвиток досліджуваних тріщин ним не сприймався. Під'єднують його вихід до входу одного з вимірювальних каналів, який використовують в якості каналу завади. Другий ПАЕ розташовують поблизу ймовірного джерела сигналів АЕ від розвитку тріщини, вихід якого під'єднують до входу іншого вимірювального каналу інформативного сигналу АЕ від зародження та розвитку тріщин. Реєстрація інформативних сигналів АЕ від тріщин за способом, який заявляється, відбувається тільки за відсутності сигналу завади. На Фіг.1 приведено структурну схему способу, а на Фіг.2 показано епюри сигналів АЕ у характерних точках схеми для здійснення способу підвищення завадостійкості акустико-емісійних вимірювань. Під час здійснення способу обидва канали (завади та інформативного АЕ-сигналу) вимірювального АЕ-пристрою мають однакові параметри їх налаштування, а ПАЕ є однаковими за типом приймання пружних хвиль АЕ і з максимально однаковими амплітудно-частотними характеристиками. Чутливість каналів налаштовують за допомогою джерела Гсу. Під час налаштування каналу завади експериментально вибирають місце встановлення ПАЕ на досліджуваному зразку так, що амплітуда сигналів АЕ, в результаті імітації їх безпосередньо на зразку джерелом Гсу, була б меншою за встановлений у ньому рівень дискримінації. Спосіб підвищення завадостійкості акустикоемісійних вимірювань функціонує так. Сигнал каналу завади (Фіг.2, а) поступає на вхід 1 амплітудного дискримінатора DD1 (Фіг.1), а сигнал вимірювального каналу (Фіг.2, б), який представляє собою суперпозицію сигналу АЕ від тріщини і сигналу завади, поступає на аналоговий вхід 2 керованого ключа DD5 і на вхід амплітудного дискримінатора DD2 (Фіг.1). На інші входи 3 амплітудних дискримінаторів поступає напруга рівня дискримінації. В момент перевищення сигналом вимірюва 91911 4 льного каналу встановленого рівня дискримінації АЕ-тракту, під дією переднього фронту сигналу на виході дискримінатора DD2 одновібратор DD4 генерує імпульс напруги тривалістю, що дорівнює часу вимірювання, наприклад 200мкс (Фіг.2, г). Час вимірювання інформативного сигналу АЕ задається довільно оператором перед початком вимірювань. У момент перевищення сигналом завади рівня дискримінації у своєму каналі, під дією переднього фронту цього сигналу на виході дискримінатора DD1 одновібратор подовженого типу DD3 генерує на виході імпульс напруги тривалістю, яка дорівнює півтора періоду сигналу завади. За відсутності сигналу завади, або коли його амплітуда буде меншою за поріг дискримінації, на виході одновібратора DD3 буде потенціал логічного нуля, який є дозволяючим для роботи аналогового ключа DD5. В цей період сигнал вимірювального каналу (наприклад, на протязі часу 10 < t < 120мкс, Фіг.2, в), який представляє собою інформативний сигнал АЕ від зародження чи розвитку тріщини, через відкритий ключ DD5 поступає на аналогоцифровий перетворювач DD6. Далі результат перетворення вимірюваного інформативного сигналу АЕ запам'ятовують в оперативнозапам'ятовуючому пристрої DD7. На протязі часу, коли сигнал завади перевищує рівень дискримінації на виході одновібратора DD3, формується імпульс додатної полярності тривалістю завади (Фіг.2, д), який блокує роботу ключа. А це означає, що сигнал вимірювального каналу не поступає на аналого-цифровий перетворювач DD6. Таким чином, реєстрація інформативного сигналу АЕ від зародження чи розвитку тріщини відбувається в моменти часу, коли відсутні завади або їх амплітуда менша за рівень дискримінації каналу завади. Це дозволяє виключити із результатів вимірювань АЕ-інформацію, яка проходить синхронно по обох вимірювальних каналах внаслідок потужного викиду завад, наприклад, по мережі живлення. Список використаних джерел 1. Авторское свидетельство СССР №875273, кл.G01 N29/04 1981г. 2. Авторское свидетельство СССР №1024822 кл.G01 N29/04 1983г. 3. Скальський В. Р., Коваль П. М. Акустична емісія під час руйнування матеріалів, виробів і конструкцій. 2005. 4. Патент України 2914. кл. G01 N29/14. 1994. 5 Комп’ютерна верстка Л. Купенко 91911 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
