Спосіб підвищення чутливості і завадостійкості систем цифрового зв`язку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 24507

Опубліковано: 10.07.2007

Автори: Макаренко Олександр Сергійович, Третьяков Василь Олександрович, Дубровка Федір Федорович

Завантажити PDF файл.

Формула / Реферат

Спосіб підвищення чутливості і завадостійкості систем цифрового зв'язку, згідно з яким для підвищення співвідношення сигнал/шум здійснюють арифметичне додавання послідовності імпульсів і алгебраїчне додавання шуму, який відрізняється тим, що при обробці імпульсно-кодової модульованої послідовності здійснюють стробування кожного біта послідовністю коротких імпульсів, затримують імпульси таким чином, щоб всі вони склались на виході суматора в одному і тому ж інтервалі часу, подають результуючі коливання на пороговий пристрій, з виходу якого вільні від шуму короткі імпульси подають на входи тригерів, які відновлюють початкову послідовність з заданою ймовірністю бітової помилки.

Текст

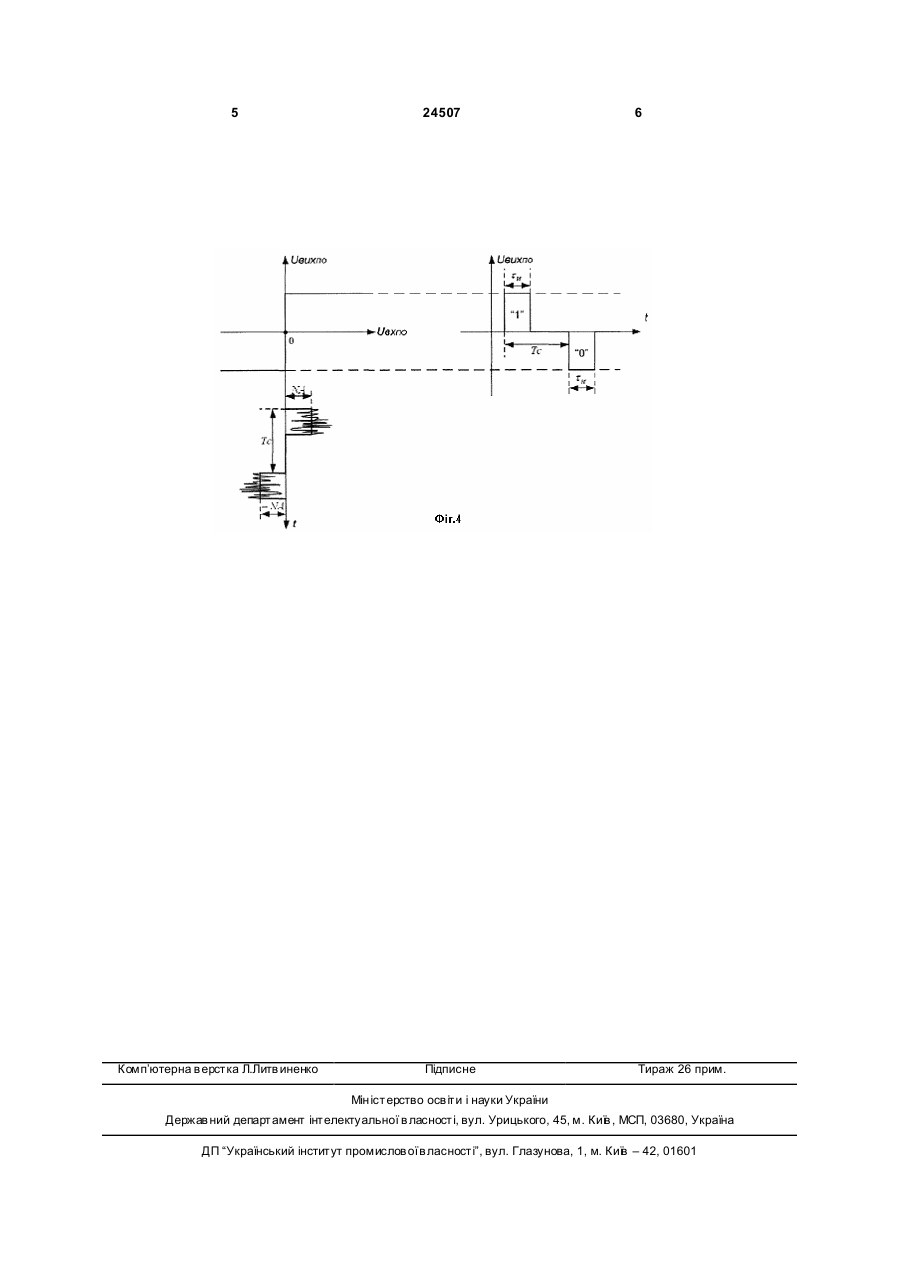

Спосіб підвищення чутливості і завадостійкості систем цифрового зв'язку, згідно з яким для підвищення співвідношення сигнал/шум здійснюють 3 24507 ними полярностями та тривалістю, рівній тривалості біта Тс. На кресленні (Фіг.1) наведена структурна схема пристрою, який реалізує спосіб, що заявляється. Пристрій складається з N ключів 1, N-1 пристроїв затримки 2, суматора 3, порогового пристрою 4, тригерів 5 та схеми формування керуючи х імпульсних послідовностей 6, при цьому входи ключів К1¸KN підключені до виходу детектора (синхронного, частотного або фазового), керуючі входи ключів підключені до схеми формування керуючих імпульсних послідовностей, виходи ключів (крім останнього) підключені до входів пристроїв затримки П31 ¸ П3N-1, виходи яких разом з виходом останнього ключа підключені до входів суматора, вихід суматора підключений до входу порогового пристрою, вихід порогового пристрою підключений до входів тригерів, ви ходи яких є виходом пристрою. Спосіб полягає в наступному. За допомогою ключів K1¸KN кожен біт кодової імпульсної послідовності, враженої шумом, з тривалістю Тс (Фіг.2) стробується послідовністю коротких імпульсів тривалістю tи та квазіперіодом повторення Т (Фіг.3). Шум має бути некорельованим, тобто має виконуватись умова tK

Дивитися

Додаткова інформація

Назва патенту англійською

Method for enhancement of sensitivity and noise immunity of communication systems

Автори англійською

Makarenko Oleksandr Serhiovych, Makarenko Oleksandr Serhiiovych, Tretiakov Vasyl Oleksandrovych, Dubrovka Fedir Fedorovych

Назва патенту російською

Способ повышения чувствительности и помехоустойчивости систем цифровой связи

Автори російською

Макаренко Александр Сергеевич, Третьяков Василий Александрович, Дубровка Фёдор Фёдорович

МПК / Мітки

МПК: H04L 5/00, H04J 13/00, H04B 1/10

Мітки: цифрового, спосіб, завадостійкості, чутливості, систем, підвищення, зв'язку
