Спосіб виготовлення штампів для тиснення лазерним гравіюванням та полімерна композиція для його реалізації

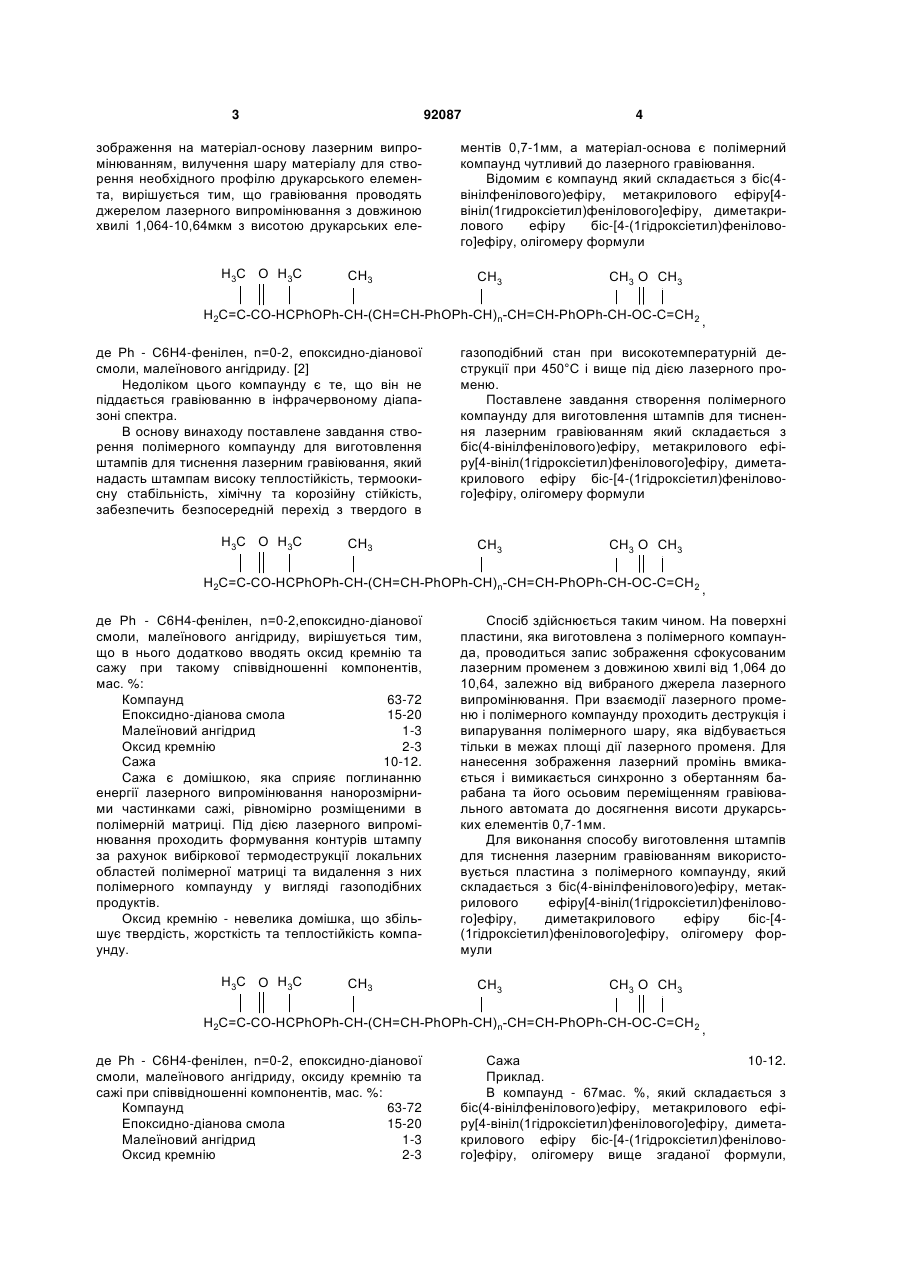

1. Спосіб виготовлення штампів для тиснення лазерним гравіюванням, що включає гравіювання 3 92087 зображення на матеріал-основу лазерним випромінюванням, вилучення шару матеріалу для створення необхідного профілю друкарського елемента, вирішується тим, що гравіювання проводять джерелом лазерного випромінювання з довжиною хвилі 1,064-10,64мкм з висотою друкарських еле H3C O H3C CH3 4 ментів 0,7-1мм, а матеріал-основа є полімерний компаунд чутливий до лазерного гравіювання. Відомим є компаунд який складається з біс(4вінілфенілового)ефіру, метакрилового ефіру[4вініл(1гидроксіетил)фенілового]ефіру, диметакрилового ефіру біс-[4-(1гідроксіетил)фенілового]ефіру, олігомеру формули CH3 CH3 O CH3 H2C=C-CO-HCPhOPh-CH-(CH=CH-PhOPh-CH)n-CH=CH-PhOPh-CH-OC-C=CH2 де Ph - С6Н4-фенілен, n=0-2, епоксидно-діанової смоли, малеїнового ангідриду. [2] Недоліком цього компаунду є те, що він не піддається гравіюванню в інфрачервоному діапазоні спектра. В основу винаходу поставлене завдання створення полімерного компаунду для виготовлення штампів для тиснення лазерним гравіювання, який надасть штампам високу теплостійкість, термоокисну стабільність, хімічну та корозійну стійкість, забезпечить безпосередній перехід з твердого в H3C O H3C CH3 газоподібний стан при високотемпературній деструкції при 450°С і вище під дією лазерного променю. Поставлене завдання створення полімерного компаунду для виготовлення штампів для тиснення лазерним гравіюванням який складається з біс(4-вінілфенілового)ефіру, метакрилового ефіру[4-вініл(1гідроксіетил)фенілового]ефіру, диметакрилового ефіру біс-[4-(1гідроксіетил)фенілового]ефіру, олігомеру формули CH3 CH3 O CH3 H2C=C-CO-HCPhOPh-CH-(CH=CH-PhOPh-CH)n-CH=CH-PhOPh-CH-OC-C=CH2 де Ph - С6Н4-фенілен, n=0-2,епоксидно-діанової смоли, малеїнового ангідриду, вирішується тим, що в нього додатково вводять оксид кремнію та сажу при такому співвідношенні компонентів, мас. %: Компаунд 63-72 Епоксидно-діанова смола 15-20 Малеїновий ангідрид 1-3 Оксид кремнію 2-3 Сажа 10-12. Сажа є домішкою, яка сприяє поглинанню енергії лазерного випромінювання нанорозмірними частинками сажі, рівномірно розміщеними в полімерній матриці. Під дією лазерного випромінювання проходить формування контурів штампу за рахунок вибіркової термодеструкції локальних областей полімерної матриці та видалення з них полімерного компаунду у вигляді газоподібних продуктів. Оксид кремнію - невелика домішка, що збільшує твердість, жорсткість та теплостійкість компаунду. H3C O H3C CH3 , Спосіб здійснюється таким чином. На поверхні пластини, яка виготовлена з полімерного компаунда, проводиться запис зображення сфокусованим лазерним променем з довжиною хвилі від 1,064 до 10,64, залежно від вибраного джерела лазерного випромінювання. При взаємодії лазерного променю і полімерного компаунду проходить деструкція і випарування полімерного шару, яка відбувається тільки в межах площі дії лазерного променя. Для нанесення зображення лазерний промінь вмикається і вимикається синхронно з обертанням барабана та його осьовим переміщенням гравіювального автомата до досягнення висоти друкарських елементів 0,7-1мм. Для виконання способу виготовлення штампів для тиснення лазерним гравіюванням використовується пластина з полімерного компаунду, який складається з біс(4-вінілфенілового)ефіру, метакрилового ефіру[4-вініл(1гідроксіетил)фенілового]ефіру, диметакрилового ефіру біс-[4(1гідроксіетил)фенілового]ефіру, олігомеру формули CH3 CH3 O CH3 H2C=C-CO-HCPhOPh-CH-(CH=CH-PhOPh-CH)n-CH=CH-PhOPh-CH-OC-C=CH2 де Ph - С6Н4-фенілен, n=0-2, епоксидно-діанової смоли, малеїнового ангідриду, оксиду кремнію та сажі при співвідношенні компонентів, мас. %: Компаунд 63-72 Епоксидно-діанова смола 15-20 Малеїновий ангідрид 1-3 Оксид кремнію 2-3 , , Сажа 10-12. Приклад. В компаунд - 67мас. %, який складається з біс(4-вінілфенілового)ефіру, метакрилового ефіру[4-вініл(1гідроксіетил)фенілового]ефіру, диметакрилового ефіру біс-[4-(1гідроксіетил)фенілового]ефіру, олігомеру вище згаданої формули, 5 92087 додають епоксидно-діанову смолу - 20 мас. %, малеїновий ангідрид -3мас. %, оксид кремнію 2 мас. % та сажу - 11 мас. % і перемішують на протязі 30хв. при t° - 18-20°C. Після цього прово Комп’ютерна верстка Л. Ціхановська 6 дять деаерацію суміші на протязі 30хв. Готову композицію наносять на металеву основу і проводять отвердіння при температурі 150-260°С. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
