Спосіб гарячого тиснення фольгою і пристрій для його реалізації

Номер патенту: 79481

Опубліковано: 25.06.2007

Автор: Маїк Володимир Зіновійович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для гарячого тиснення фольгою, який складається зі станини, нижньої пресувальної плити і верхнього притискного елемента, який відрізняється тим, що притискний елемент виконаний як циліндр з розташованими у ньому нагрівальними елементами.

2. Спосіб гарячого тиснення фольгою, який складається з накладання фольги для тиснення на матеріал, притискання фольги до матеріалу і виведення задрукованого матеріалу, який  відрізняється тим, що на фользі попередньо отримують зображення методом лазерного гравіювання, а притискання здійснюють притискним елементом пристрою, виконаним за п.1.

Текст

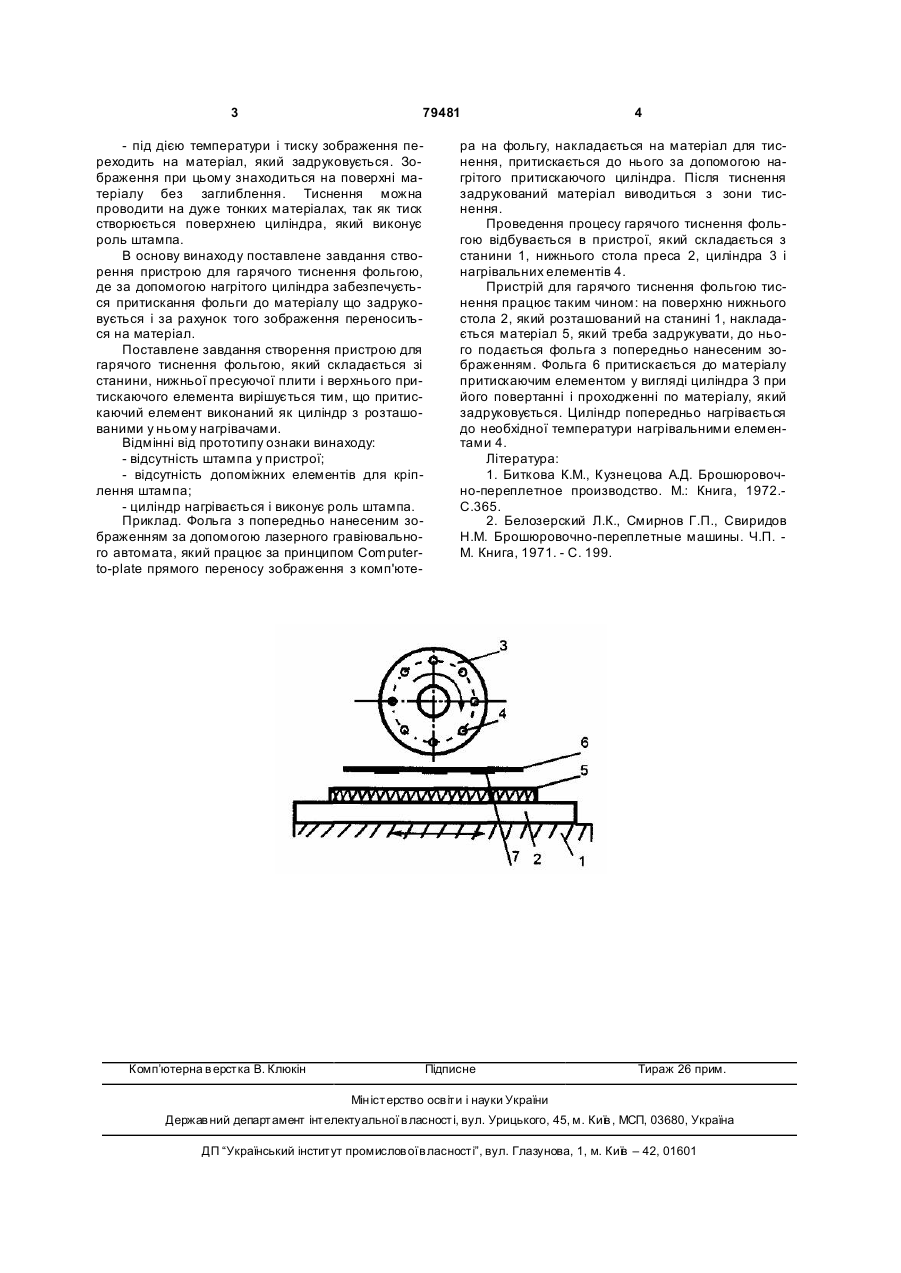

1. Пристрій для гарячого тиснення фольгою, який складається зі станини, нижньої пресувальної плити і верхнього притискного елемента, який відрізняє ться тим, що притискний елемент виконаний як циліндр з розташованими у ньому нагрівальними елементами. 2. Спосіб гарячого тиснення фольгою, який складається з накладання фольги для тиснення на матеріал, притискання фольги до матеріалу і виведення задрукованого матеріалу, який відрізняється тим, що на фользі попередньо отримують зображення методом лазерного гравіювання, а притискання здійснюють притискним елементом пристрою, виконаним за п.1. (19) (21) a200501470 (22) 17.02.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Маїк Володимир Зіновійович (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) Белозерский Л.К., Смирнов Г.П.. Свиридов Н.М. Брошюровочно-переплетные машины.Ч.П.М.:Книга, 1971-с.199 UA 76715, G06K 19/077, 16.06.2003 SU 614958, B29C 3/00, 23/00, 23.06.1978 RU 99100726, B44C 1/02, 10.02.2001 RU 2185289, B41M 1/12, 20.07.2002 RU 2196684, B44C 1/24, 20.01.2003 SU 927514, B29C 3/00, 15.05.1982 3 79481 - під дією температури і тиску зображення переходить на матеріал, який задруковується. Зображення при цьому знаходиться на поверхні матеріалу без заглиблення. Тиснення можна проводити на дуже тонких матеріалах, так як тиск створюється поверхнею циліндра, який виконує роль штампа. В основу винаходу поставлене завдання створення пристрою для гарячого тиснення фольгою, де за допомогою нагрітого циліндра забезпечується притискання фольги до матеріалу що задруковується і за рахунок того зображення переноситься на матеріал. Поставлене завдання створення пристрою для гарячого тиснення фольгою, який складається зі станини, нижньої пресуючої плити і верхнього притискаючого елемента вирішується тим, що притискаючий елемент виконаний як циліндр з розташованими у ньому нагрівачами. Відмінні від прототипу ознаки винаходу: - відсутність штампа у пристрої; - відсутність допоміжних елементів для кріплення штампа; - циліндр нагрівається і виконує роль штампа. Приклад. Фольга з попередньо нанесеним зображенням за допомогою лазерного гравіювального автомата, який працює за принципом Computerto-plate прямого переносу зображення з комп'юте Комп’ютерна в ерстка В. Клюкін 4 ра на фольгу, накладається на матеріал для тиснення, притискається до нього за допомогою нагрітого притискаючого циліндра. Після тиснення задрукований матеріал виводиться з зони тиснення. Проведення процесу гарячого тиснення фольгою відбувається в пристрої, який складається з станини 1, нижнього стола преса 2, циліндра 3 і нагрівальних елементів 4. Пристрій для гарячого тиснення фольгою тиснення працює таким чином: на поверхню нижнього стола 2, який розташований на станині 1, накладається матеріал 5, який треба задрукувати, до нього подається фольга з попередньо нанесеним зображенням. Фольга 6 притискається до матеріалу притискаючим елементом у вигляді циліндра 3 при його повертанні і проходженні по матеріалу, який задруковується. Циліндр попередньо нагрівається до необхідної температури нагрівальними елементами 4. Література: 1. Биткова К.М., Кузнецова А.Д. Брошюровочно-переплетное производство. М.: Книга, 1972.С.365. 2. Белозерский Л.К., Смирнов Г.П., Свиридов Н.М. Брошюровочно-переплетные машины. Ч.П. М. Книга, 1971. - С. 199. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device for hot-foil blocking

Автори англійською

Maik Volodymyr Zinoviiovych

Назва патенту російською

Способ горячего тиснения фольгой и устройство для его реализации

Автори російською

Маик Владимир Зиновьевич

МПК / Мітки

МПК: B44C 1/00, G03F 7/00

Мітки: гарячого, пристрій, тиснення, реалізації, фольгою, спосіб
