Сировинна суміш для виробництва гіпсових виробів з підвищеними вогнестійкими характеристиками

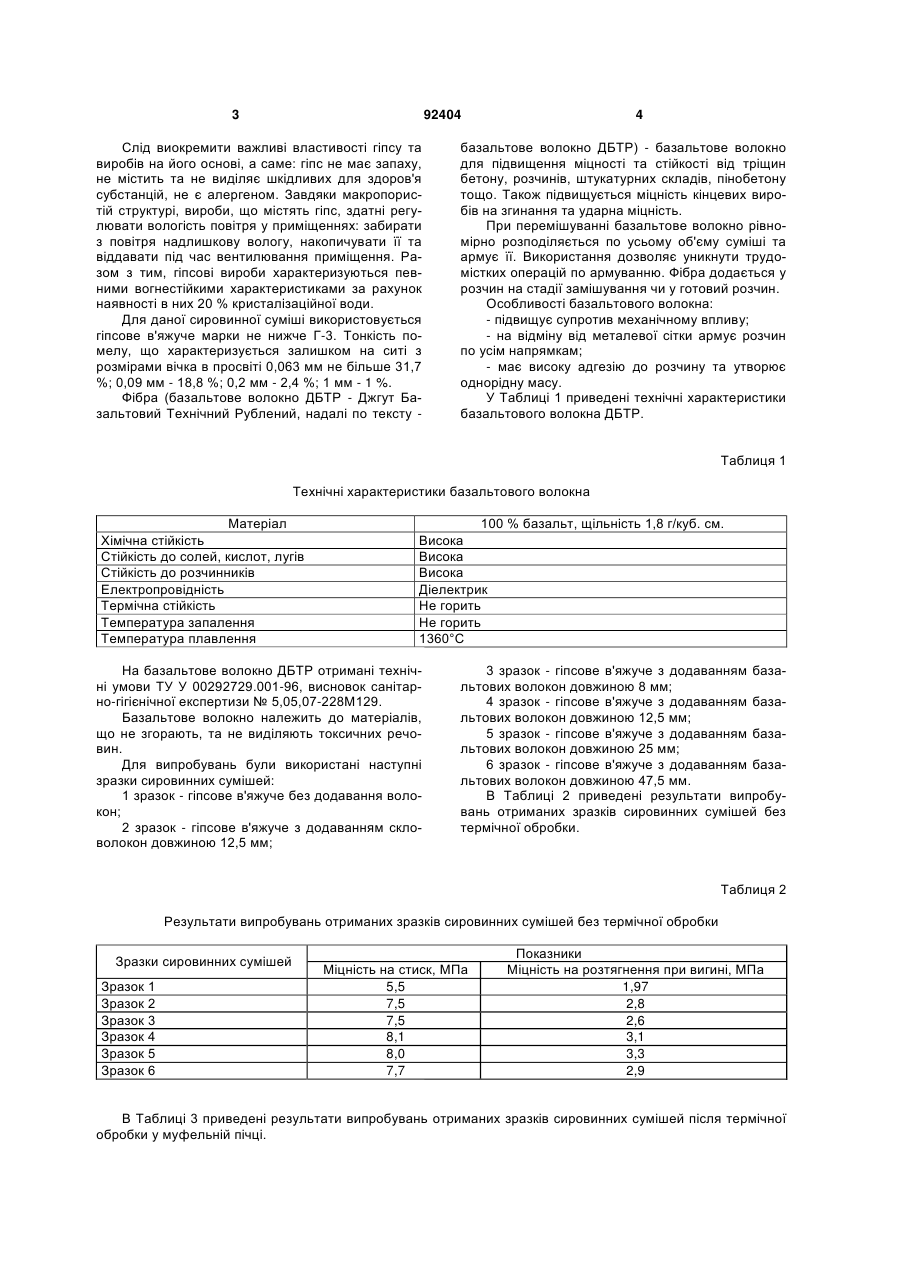

Сировинна суміш з гіпсового в'яжучого, в яку для підвищення фізико-технічних та вогнестійких властивостей додається мінеральне волокно, яка відрізняється тим, що як волокно використовується розпущене базальтове волокно діаметром 0,05-1,7 мм та довжиною 8-60 мм. (19) (21) a200901143 (22) 13.02.2009 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ЗАХАРЧЕНКО ПЕТРО ВОЛОДИМИРОВИЧ, ГАВРИШ ОЛЕКСАНДР МИХАЙЛОВИЧ, ВОЛОДІН ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, МЕДВЕДЄВ ТАРАС ОЛЕКСАНДРОВИЧ (73) ЗАХАРЧЕНКО ПЕТРО ВОЛОДИМИРОВИЧ, ГАВРИШ ОЛЕКСАНДР МИХАЙЛОВИЧ, ВОЛОДІН ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, МЕДВЕДЄВ ТАРАС ОЛЕКСАНДРОВИЧ 3 92404 Слід виокремити важливі властивості гіпсу та виробів на його основі, а саме: гіпс не має запаху, не містить та не виділяє шкідливих для здоров'я субстанцій, не є алергеном. Завдяки макропористій структурі, вироби, що містять гіпс, здатні регулювати вологість повітря у приміщеннях: забирати з повітря надлишкову вологу, накопичувати її та віддавати під час вентилювання приміщення. Разом з тим, гіпсові вироби характеризуються певними вогнестійкими характеристиками за рахунок наявності в них 20 % кристалізаційної води. Для даної сировинної суміші використовується гіпсове в'яжуче марки не нижче Г-3. Тонкість помелу, що характеризується залишком на ситі з розмірами вічка в просвіті 0,063 мм не більше 31,7 %; 0,09 мм - 18,8 %; 0,2 мм - 2,4 %; 1 мм - 1 %. Фібра (базальтове волокно ДБТР - Джгут Базальтовий Технічний Рублений, надалі по тексту 4 базальтове волокно ДБТР) - базальтове волокно для підвищення міцності та стійкості від тріщин бетону, розчинів, штукатурних складів, пінобетону тощо. Також підвищується міцність кінцевих виробів на згинання та ударна міцність. При перемішуванні базальтове волокно рівномірно розподіляється по усьому об'єму суміші та армує її. Використання дозволяє уникнути трудомістких операцій по армуванню. Фібра додається у розчин на стадії замішування чи у готовий розчин. Особливості базальтового волокна: - підвищує супротив механічному впливу; - на відміну від металевої сітки армує розчин по усім напрямкам; - має високу адгезію до розчину та утворює однорідну масу. У Таблиці 1 приведені технічні характеристики базальтового волокна ДБТР. Таблиця 1 Технічні характеристики базальтового волокна Матеріал Хімічна стійкість Стійкість до солей, кислот, лугів Стійкість до розчинників Електропровідність Термічна стійкість Температура запалення Температура плавлення 100 % базальт, щільність 1,8 г/куб. см. Висока Висока Висока Діелектрик Не горить Не горить 1360°С На базальтове волокно ДБТР отримані технічні умови ТУ У 00292729.001-96, висновок санітарно-гігієнічної експертизи № 5,05,07-228М129. Базальтове волокно належить до матеріалів, що не згорають, та не виділяють токсичних речовин. Для випробувань були використані наступні зразки сировинних сумішей: 1 зразок - гіпсове в'яжуче без додавання волокон; 2 зразок - гіпсове в'яжуче з додаванням скловолокон довжиною 12,5 мм; 3 зразок - гіпсове в'яжуче з додаванням базальтових волокон довжиною 8 мм; 4 зразок - гіпсове в'яжуче з додаванням базальтових волокон довжиною 12,5 мм; 5 зразок - гіпсове в'яжуче з додаванням базальтових волокон довжиною 25 мм; 6 зразок - гіпсове в'яжуче з додаванням базальтових волокон довжиною 47,5 мм. В Таблиці 2 приведені результати випробувань отриманих зразків сировинних сумішей без термічної обробки. Таблиця 2 Результати випробувань отриманих зразків сировинних сумішей без термічної обробки Зразки сировинних сумішей Зразок 1 Зразок 2 Зразок 3 Зразок 4 Зразок 5 Зразок 6 Міцність на стиск, МПа 5,5 7,5 7,5 8,1 8,0 7,7 Показники Міцність на розтягнення при вигині, МПа 1,97 2,8 2,6 3,1 3,3 2,9 В Таблиці 3 приведені результати випробувань отриманих зразків сировинних сумішей після термічної обробки у муфельній пічці. 5 92404 6 Таблиця 3 Результати випробувань отриманих зразків сировинних сумішей після термічної обробки у муфельній пічці Міцність на розтягнення при вигині, МПа Зразки сировинних суТемпература - 700°С протягом 1 години, мішей Температура - 400°С протягом 1 години, МПа МПа Зразок 1 1 0,22 Зразок 2 1,96 1,79 Зразок 3 1,82 1,61 Зразок 4 2,57 2,05 Зразок 5 2,56 2,48 Зразок 6 2,41 1,80 Джерела використаної інформації: 1. Гипсовые материалы и изделия (производство и применение): Справочник / Под общей редакцией А.В. Ферронской. - Москва: Издательство Ассоциации строительных вузов, 2004. Комп’ютерна верстка В. Мацело 2. Гипс в малоэтажном строительстве / Под общей редакцией А.В. Ферронской. - Москва: Издательство Ассоциации строительных вузов, 2008. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
