Спосіб відводу інформації із оптичної телекомунікаційної лінії зв`язку

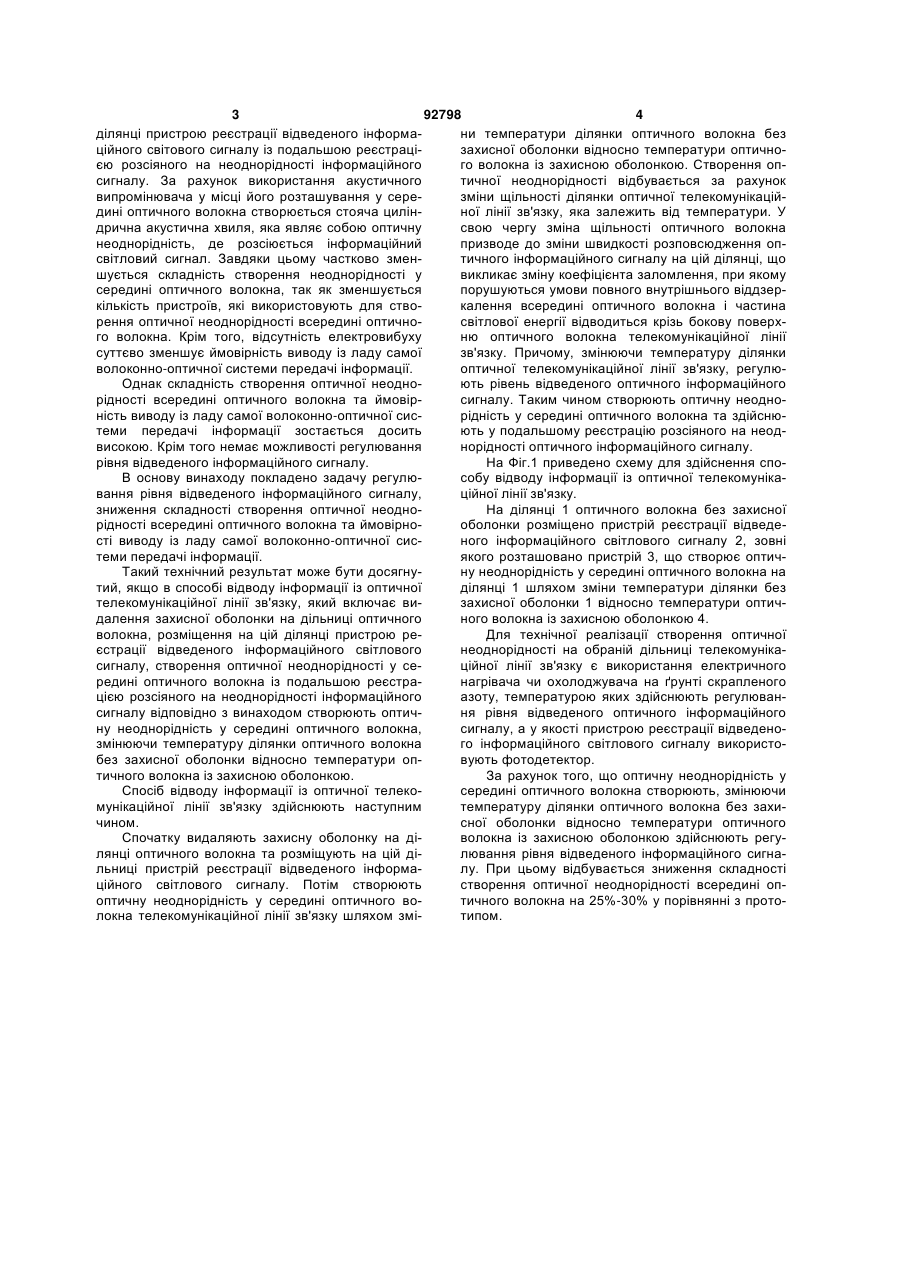

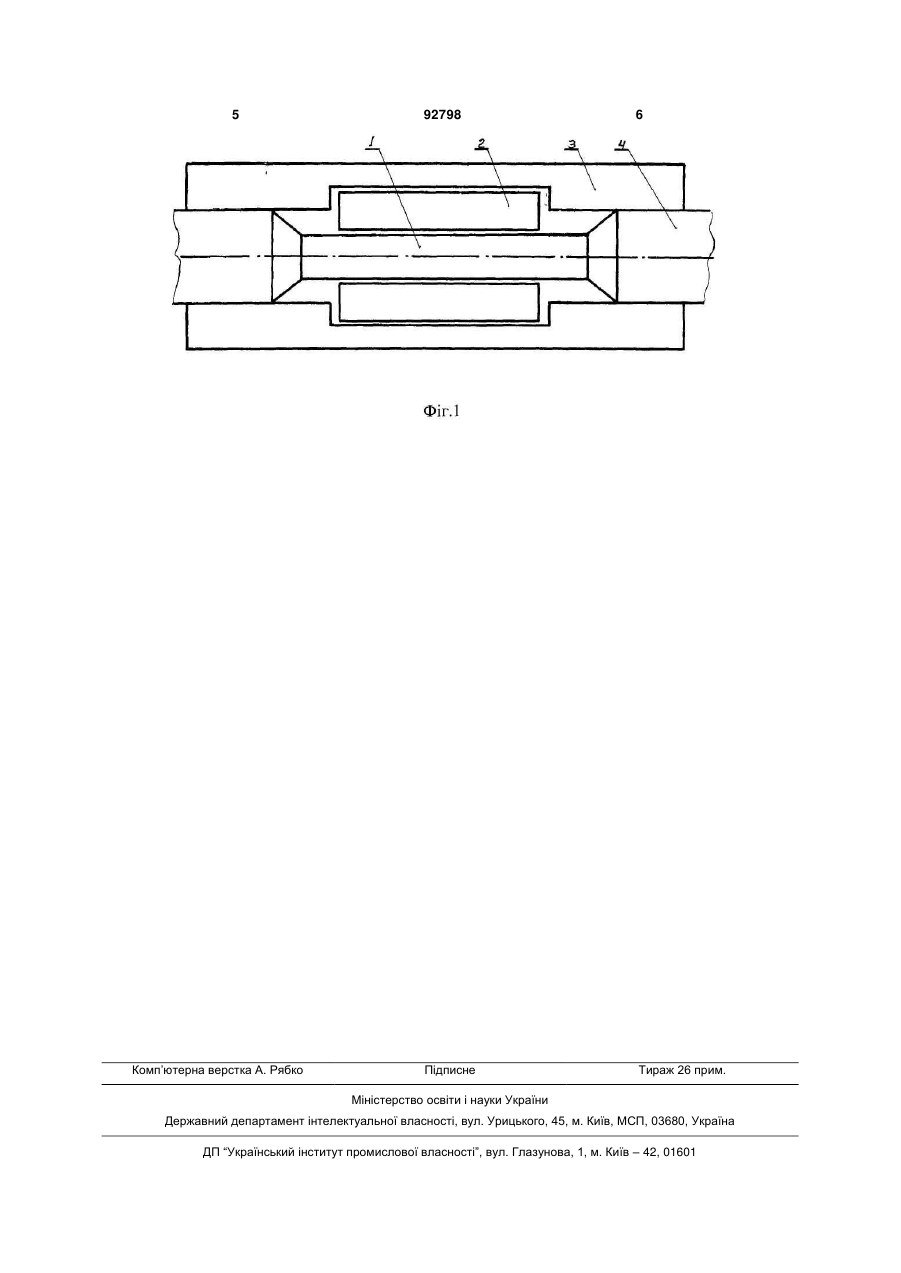

Спосіб відводу інформації із оптичної телекомунікаційної лінії зв'язку, який включає видалення захисної оболонки на ділянці оптичного волокна, розміщення на цій ділянці пристрою реєстрації відведеного інформаційного світлового сигналу, створення оптичної неоднорідності усередині оптичного волокна із подальшою реєстрацією розсіяного на неоднорідності інформаційного сигналу, який відрізняється тим, що створюють оптичну неоднорідність усередині оптичного волокна, змінюючи температуру ділянки оптичного волокна без захисної оболонки відносно температури оптичного волокна із захисною оболонкою. Винахід відноситься до техніки зв'язку, зокрема до волоконно-оптичних систем передачі інформації. Відомий спосіб відводу світлової енергії із оптичного волокна волоконно-оптичної системи передачі інформації, який включає видалення захисної оболонки на дільниці оптичного волокна, створення оптичної неоднорідності у середині оптичного волокна шляхом нанесення струмопровідного шару на бокову поверхню та подальшим здійсненням електровибуху, розміщенні на цій ділянці пристрою реєстрації відведеного інформаційного світового сигналу із подальшою реєстрацією розсіяного на неоднорідності інформаційного сигналу [Патент RU №2119720, С1, МПК Н04В10/12. Способ отвода световой энергии из оптического волокна / Ивченко С.Н., Клопов Б.А., Шубин В.В., опубл. 1998.09.27]. За рахунок дії ударної хвилі під час здійснення електровибуху у середині оптичного волокна виникає дефект у серцевині оптичного волокна, завдяки якому підвищується рівень сигналу, який виходе через бокову поверхню оптичного волокна. Відомий спосіб дозволяє здійснити ефективний відвід інформації через бокову поверхню оп тичного волокна волоконно-оптичної системи передачі інформації. Однак недоліками відомого способу є складність створення неоднорідності у середині оптичного волокна за рахунок застосування пристроїв по нанесенню струмопровідного шару на ділянку бокової поверхні оптичного волокна та приладів по здійсненню електровибуху і неможливість регулювання рівня відведеного інформаційного сигналу. Крім того, під час здійснення електровибуху виникає можливість виводу із ладу самої волоконно-оптичної системи передачі інформації. Найбільш близьким за сукупністю ознак є спосіб відводу світлової енергії із оптичного волокна [Патент RU №2120186, С1, МПК7 Н04В10/12. Способ отвода световой энергии из оптического волокна / Ивченко С.Н., Клопов Б.А., Шубин В.В., опубл. 1998.10.10], який включає видалення захисної оболонки на дільниці оптичного волокна, створення оптичної неоднорідності у середині оптичного волокна шляхом розміщення на цій ділянці циліндричного акустичного випромінювача, який збуджує у середині оптичного волокна стоячу акустичну хвилю, що створює оптичну неоднорідність у середині оптичного волокна, розміщення на цій (19) UA (11) 92798 (13) C2 (21) a200814417 (22) 15.12.2008 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ЛОГВИНЕНКО МИКОЛА ФЕДОРОВИЧ, ПЄВНЄВ ВОЛОДИМИР ЯКОВЛЕВИЧ, СЕРКОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, СВІТАЙЛО МАРИНА СЕРГІЇВНА, ЧУРЮМОВ ГЕННАДІЙ ІВАНОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) RU 2120186 C1; 10.10.1998 RU 2119720 C1; 27.09.1998 EP 0079196 A1; 18.05.1983 US 20050169567 A1; 04.08.2005 CN 2529461 Y; 01.01.2003 Хайров И.Е., Румянцев К.Е., Новиков В.В., Троцюк Е.В. Анализ методов съема информации в квантовом канале связи // Информационное противодействие угрозам терроризма. - 2005. - №3. - С. 71-73. 3 92798 4 ділянці пристрою реєстрації відведеного інформани температури ділянки оптичного волокна без ційного світового сигналу із подальшою реєстрацізахисної оболонки відносно температури оптичноєю розсіяного на неоднорідності інформаційного го волокна із захисною оболонкою. Створення опсигналу. За рахунок використання акустичного тичної неоднорідності відбувається за рахунок випромінювача у місці його розташування у серезміни щільності ділянки оптичної телекомунікаційдині оптичного волокна створюється стояча цилінної лінії зв'язку, яка залежить від температури. У дрична акустична хвиля, яка являє собою оптичну свою чергу зміна щільності оптичного волокна неоднорідність, де розсіюється інформаційний призводе до зміни швидкості розповсюдження опсвітловий сигнал. Завдяки цьому частково зментичного інформаційного сигналу на цій ділянці, що шується складність створення неоднорідності у викликає зміну коефіцієнта заломлення, при якому середині оптичного волокна, так як зменшується порушуються умови повного внутрішнього віддзеркількість пристроїв, які використовують для ствокалення всередині оптичного волокна і частина рення оптичної неоднорідності всередині оптичносвітлової енергії відводиться крізь бокову поверхго волокна. Крім того, відсутність електровибуху ню оптичного волокна телекомунікаційної лінії суттєво зменшує ймовірність виводу із ладу самої зв'язку. Причому, змінюючи температуру ділянки волоконно-оптичної системи передачі інформації. оптичної телекомунікаційної лінії зв'язку, регулюОднак складність створення оптичної неодноють рівень відведеного оптичного інформаційного рідності всередині оптичного волокна та ймовірсигналу. Таким чином створюють оптичну неодноність виводу із ладу самої волоконно-оптичної сисрідність у середині оптичного волокна та здійснютеми передачі інформації зостається досить ють у подальшому реєстрацію розсіяного на неодвисокою. Крім того немає можливості регулювання норідності оптичного інформаційного сигналу. рівня відведеного інформаційного сигналу. На Фіг.1 приведено схему для здійснення споВ основу винаходу покладено задачу регулюсобу відводу інформації із оптичної телекомунікавання рівня відведеного інформаційного сигналу, ційної лінії зв'язку. зниження складності створення оптичної неодноНа ділянці 1 оптичного волокна без захисної рідності всередині оптичного волокна та ймовірнооболонки розміщено пристрій реєстрації відведесті виводу із ладу самої волоконно-оптичної сисного інформаційного світлового сигналу 2, зовні теми передачі інформації. якого розташовано пристрій 3, що створює оптичТакий технічний результат може бути досягнуну неоднорідність у середині оптичного волокна на тий, якщо в способі відводу інформації із оптичної ділянці 1 шляхом зміни температури ділянки без телекомунікаційної лінії зв'язку, який включає визахисної оболонки 1 відносно температури оптичдалення захисної оболонки на дільниці оптичного ного волокна із захисною оболонкою 4. волокна, розміщення на цій ділянці пристрою реДля технічної реалізації створення оптичної єстрації відведеного інформаційного світлового неоднорідності на обраній дільниці телекомунікасигналу, створення оптичної неоднорідності у сеційної лінії зв'язку є використання електричного редині оптичного волокна із подальшою реєстранагрівача чи охолоджувача на ґрунті скрапленого цією розсіяного на неоднорідності інформаційного азоту, температурою яких здійснюють регулювансигналу відповідно з винаходом створюють оптичня рівня відведеного оптичного інформаційного ну неоднорідність у середині оптичного волокна, сигналу, а у якості пристрою реєстрації відведенозмінюючи температуру ділянки оптичного волокна го інформаційного світлового сигналу використобез захисної оболонки відносно температури опвують фотодетектор. тичного волокна із захисною оболонкою. За рахунок того, що оптичну неоднорідність у Спосіб відводу інформації із оптичної телекосередині оптичного волокна створюють, змінюючи мунікаційної лінії зв'язку здійснюють наступним температуру ділянки оптичного волокна без захичином. сної оболонки відносно температури оптичного Спочатку видаляють захисну оболонку на діволокна із захисною оболонкою здійснюють регулянці оптичного волокна та розміщують на цій ділювання рівня відведеного інформаційного сигнальниці пристрій реєстрації відведеного інформалу. При цьому відбувається зниження складності ційного світлового сигналу. Потім створюють створення оптичної неоднорідності всередині опоптичну неоднорідність у середині оптичного вотичного волокна на 25%-30% у порівнянні з протолокна телекомунікаційної лінії зв'язку шляхом змітипом. 5 Комп’ютерна верстка А. Рябко 92798 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
