Спосіб відводу інформації із оптичної телекомунікаційної лінії зв’язку

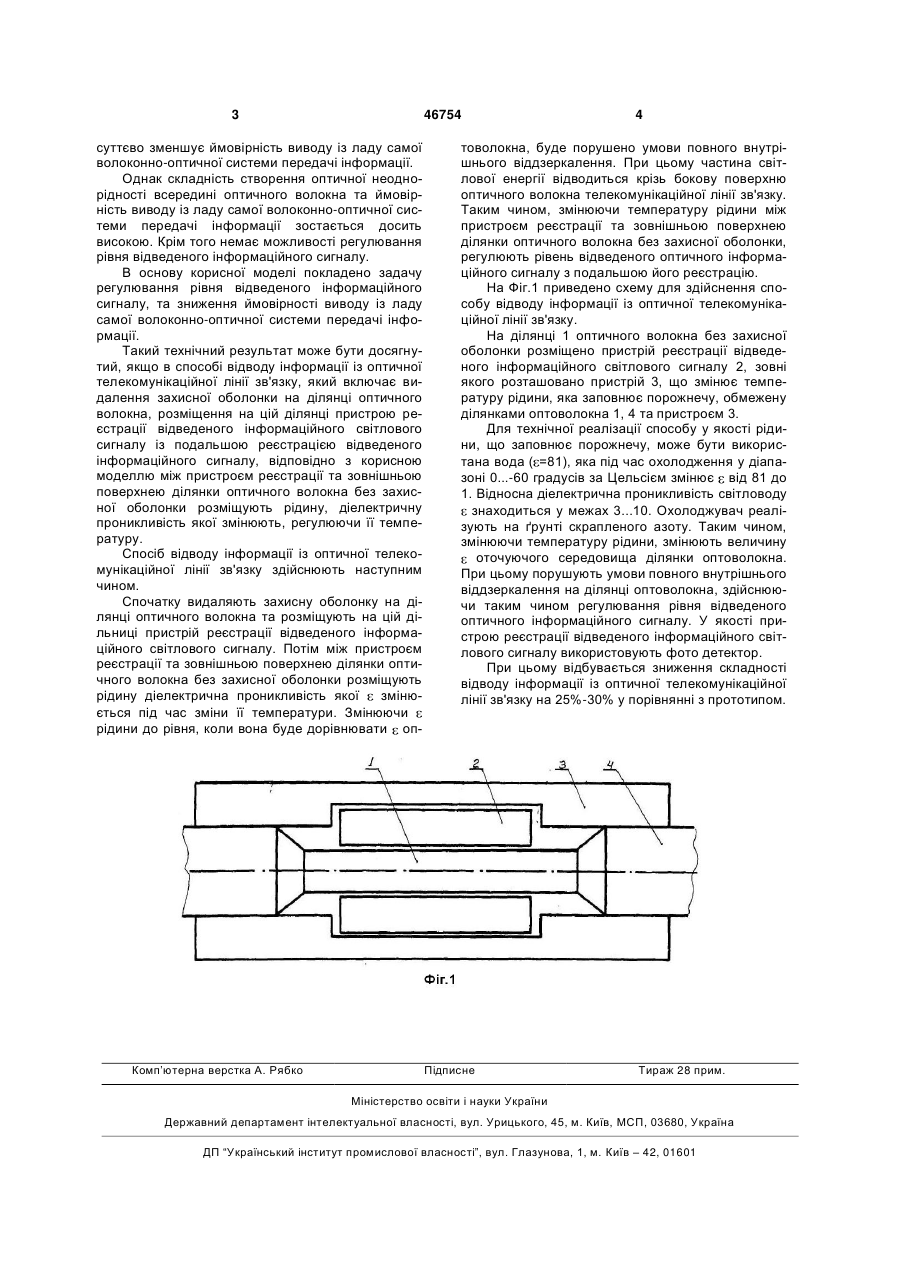

Спосіб відводу інформації із оптичної телекомунікаційної лінії зв'язку, який включає видалення захисної оболонки на ділянці оптичного волокна, розміщення на цій ділянці пристрою реєстрації відведеного інформаційного світлового сигналу із подальшою реєстрацією відведеного інформаційного сигналу, який відрізняється тим, що між пристроєм реєстрації та зовнішньою поверхнею ділянки оптичного волокна без захисної оболонки розміщують рідину, діелектричну проникливість якої змінюють, регулюючи її температуру. (19) (21) u200904783 (22) 15.05.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) БАГРЯНЦЕВА ТЕТЯНА ФЕЛІКСІВНА, ДЖЕНЮК НАТАЛІЯ ВОЛОДИМИРІВНА, КРАВЕЦЬ ВАЛЕРІЙ ОЛЕКСІЙОВИЧ, КОЛИБІН ЮРІЙ МИКОЛАЙОВИЧ, СЕРКОВ ОЛЕКСАНДР АНАТОЛІЙОВИЧ, СВІТАЙЛО МАРИНА СЕРГІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 46754 суттєво зменшує ймовірність виводу із ладу самої волоконно-оптичної системи передачі інформації. Однак складність створення оптичної неоднорідності всередині оптичного волокна та ймовірність виводу із ладу самої волоконно-оптичної системи передачі інформації зостається досить високою. Крім того немає можливості регулювання рівня відведеного інформаційного сигналу. В основу корисної моделі покладено задачу регулювання рівня відведеного інформаційного сигналу, та зниження ймовірності виводу із ладу самої волоконно-оптичної системи передачі інформації. Такий технічний результат може бути досягнутий, якщо в способі відводу інформації із оптичної телекомунікаційної лінії зв'язку, який включає видалення захисної оболонки на ділянці оптичного волокна, розміщення на цій ділянці пристрою реєстрації відведеного інформаційного світлового сигналу із подальшою реєстрацією відведеного інформаційного сигналу, відповідно з корисною моделлю між пристроєм реєстрації та зовнішньою поверхнею ділянки оптичного волокна без захисної оболонки розміщують рідину, діелектричну проникливість якої змінюють, регулюючи її температуру. Спосіб відводу інформації із оптичної телекомунікаційної лінії зв'язку здійснюють наступним чином. Спочатку видаляють захисну оболонку на ділянці оптичного волокна та розміщують на цій дільниці пристрій реєстрації відведеного інформаційного світлового сигналу. Потім між пристроєм реєстрації та зовнішньою поверхнею ділянки оптичного волокна без захисної оболонки розміщують рідину діелектрична проникливість якої змінюється під час зміни її температури. Змінюючи рідини до рівня, коли вона буде дорівнювати оп Комп’ютерна верстка А. Рябко 4 товолокна, буде порушено умови повного внутрішнього віддзеркалення. При цьому частина світлової енергії відводиться крізь бокову поверхню оптичного волокна телекомунікаційної лінії зв'язку. Таким чином, змінюючи температуру рідини між пристроєм реєстрації та зовнішньою поверхнею ділянки оптичного волокна без захисної оболонки, регулюють рівень відведеного оптичного інформаційного сигналу з подальшою його реєстрацію. На Фіг.1 приведено схему для здійснення способу відводу інформації із оптичної телекомунікаційної лінії зв'язку. На ділянці 1 оптичного волокна без захисної оболонки розміщено пристрій реєстрації відведеного інформаційного світлового сигналу 2, зовні якого розташовано пристрій 3, що змінює температуру рідини, яка заповнює порожнечу, обмежену ділянками оптоволокна 1, 4 та пристроєм 3. Для технічної реалізації способу у якості рідини, що заповнює порожнечу, може бути використана вода ( =81), яка під час охолодження у діапазоні 0...-60 градусів за Цельсієм змінює від 81 до 1. Відносна діелектрична проникливість світловоду знаходиться у межах 3...10. Охолоджувач реалізують на ґрунті скрапленого азоту. Таким чином, змінюючи температуру рідини, змінюють величину оточуючого середовища ділянки оптоволокна. При цьому порушують умови повного внутрішнього віддзеркалення на ділянці оптоволокна, здійснюючи таким чином регулювання рівня відведеного оптичного інформаційного сигналу. У якості пристрою реєстрації відведеного інформаційного світлового сигналу використовують фото детектор. При цьому відбувається зниження складності відводу інформації із оптичної телекомунікаційної лінії зв'язку на 25%-30% у порівнянні з прототипом. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
