Пристрій для бездротової оптичної передачі та прийому інформації

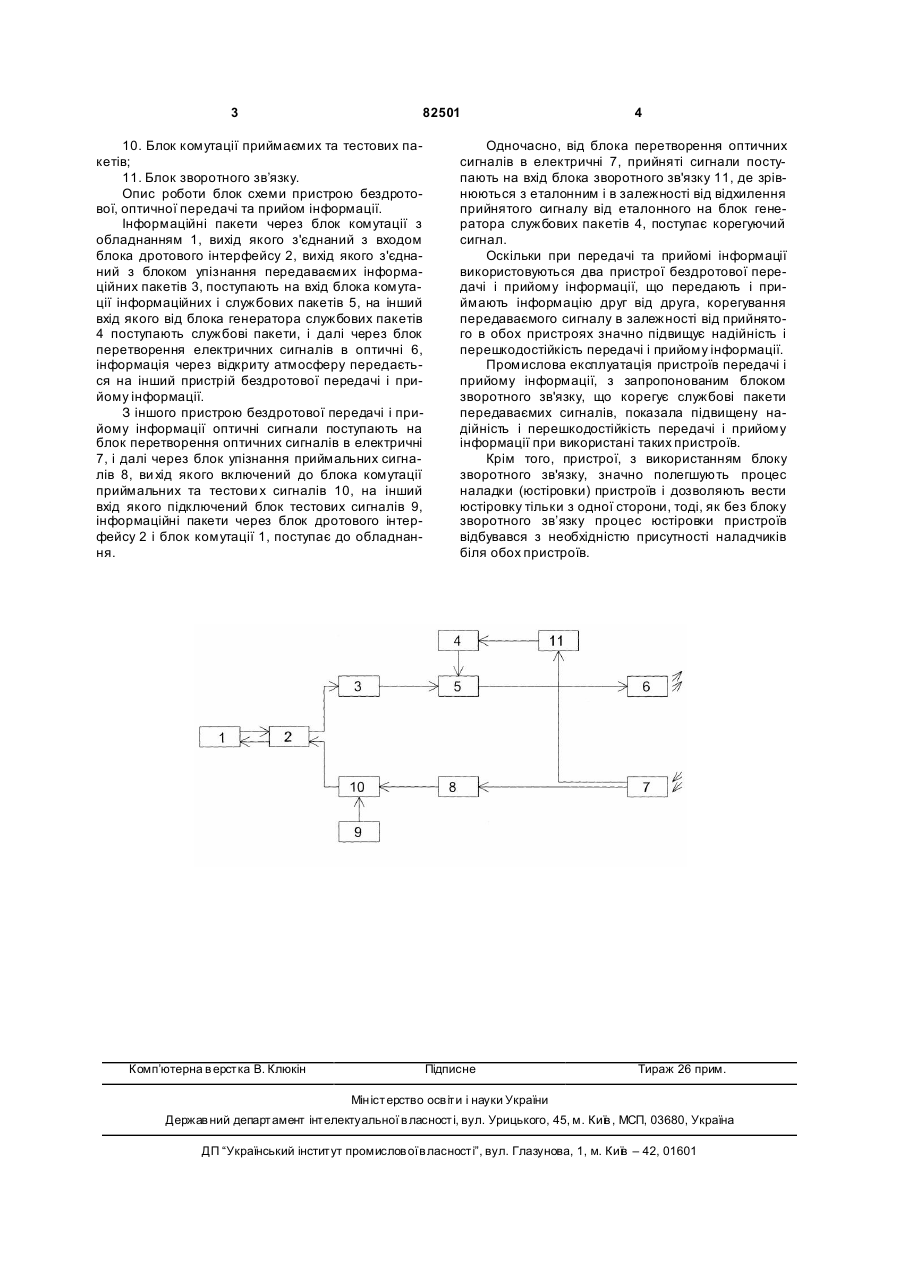

Пристрій для бездротової оптичної передачі та прийому інформації, що містить блок комутації, блок дротового інтерфейсу, через які здійснюється прийом інформації із мережі зв'язку на передава C2 1 3 82501 10. Блок комутації приймаємих та тестових пакетів; 11. Блок зворотного зв’язку. Опис роботи блок схеми пристрою бездротової, оптичної передачі та прийом інформації. Інформаційні пакети через блок комутації з обладнанням 1, вихід якого з'єднаний з входом блока дротового інтерфейсу 2, вихід якого з'єднаний з блоком упізнання передаваємих інформаційних пакетів 3, поступають на вхід блока комутації інформаційних і службових пакетів 5, на інший вхід якого від блока генератора службових пакетів 4 поступають службові пакети, і далі через блок перетворення електричних сигналів в оптичні 6, інформація через відкриту атмосферу передається на інший пристрій бездротової передачі і прийому інформації. З іншого пристрою бездротової передачі і прийому інформації оптичні сигнали поступають на блок перетворення оптичних сигналів в електричні 7, і далі через блок упізнання приймальних сигналів 8, ви хід якого включений до блока комутації приймальних та тестови х сигналів 10, на інший вхід якого підключений блок тестових сигналів 9, інформаційні пакети через блок дротового інтерфейсу 2 і блок комутації 1, поступає до обладнання. Комп’ютерна в ерстка В. Клюкін 4 Одночасно, від блока перетворення оптичних сигналів в електричні 7, прийняті сигнали поступають на вхід блока зворотного зв'язку 11, де зрівнюються з еталонним і в залежності від відхилення прийнятого сигналу від еталонного на блок генератора службових пакетів 4, поступає корегуючий сигнал. Оскільки при передачі та прийомі інформації використовуються два пристрої бездротової передачі і прийому інформації, що передають і приймають інформацію друг від друга, корегування передаваємого сигналу в залежності від прийнятого в обох пристроях значно підвищує надійність і перешкодостійкість передачі і прийому інформації. Промислова експлуатація пристроїв передачі і прийому інформації, з запропонованим блоком зворотного зв'язку, що корегує службові пакети передаваємих сигналів, показала підвищену надійність і перешкодостійкість передачі і прийому інформації при використані таких пристроїв. Крім того, пристрої, з використанням блоку зворотного зв'язку, значно полегшують процес наладки (юстіровки) пристроїв і дозволяють вести юстіровку тільки з одної сторони, тоді, як без блоку зворотного зв’язку процес юстіровки пристроїв відбувався з необхідністю присутності наладчиків біля обох пристроїв. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
