Трубо-ґвинтовий ротор
Формула / Реферат
Трубо-ґвинтовий ротор, що обертається навколо осі, паралельній напрямку руху рідини, який має робоче колесо з трубчастими лопатями (3), які розташовані на рівній кутовій відстані і мають порожнини (2), що звужуються по довжині від входу у центрі до виходу на кінцівках лопатей, який відрізняється тим, що лопаті (3) спрофільовані як ґвинтовий пропелер, який створює осьовий потік, при цьому лопаті (3) виконані із загнутими проти обертального руху кінцівками лопатей з отворами (4), а вхідні отвори порожнин (2) лопатей (3) сполучені з порожнистою маточиною, яка має вхід (1) спереду і закрита ззаду.
Текст

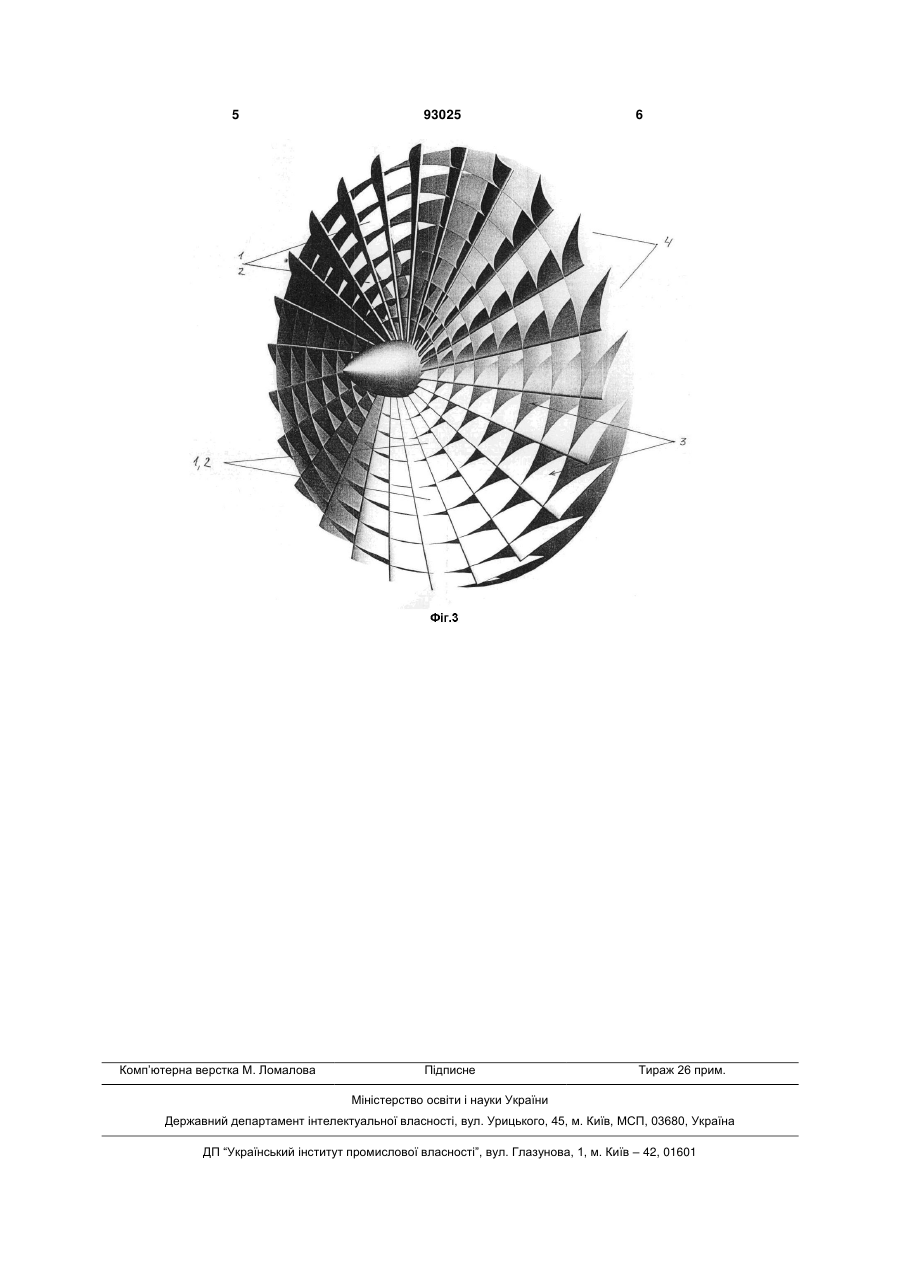

Трубо-ґвинтовий ротор, що обертається навколо осі, паралельній напрямку руху рідини, який має робоче колесо з трубчастими лопатями (3), які розташовані на рівній кутовій відстані і мають порожнини (2), що звужуються по довжині від входу у центрі до виходу на кінцівках лопатей, який відрізняється тим, що лопаті (3) спрофільовані як ґвинтовий пропелер, який створює осьовий потік, при цьому лопаті (3) виконані із загнутими проти обертального руху кінцівками лопатей з отворами (4), а вхідні отвори порожнин (2) лопатей (3) сполучені з порожнистою маточиною, яка має вхід (1) спереду і закрита ззаду. (19) (21) a200606508 (22) 13.06.2006 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ДЕНИСОВ ОЛЕКСАНДР КОСТЯНТИНОВИЧ (73) ДЕНИСОВ ОЛЕКСАНДР КОСТЯНТИНОВИЧ (56) UA 50699 A, F04D1/04, 15.10.2002 DE 3721824 A1, F04D1/14, 19.01.1989 GB 1522468 A, F04D29/54, 23.08.1978 GB 2259113 A, F04D3/02, 03.03.1993 JP 61038190 A, F04D1/14, 24.02.1986 US 4143999 A, F03B3/04, 13.03.1979 3 Пристрій діє так. При обертанні трубчастого робочого органу, завдяки відцентровим силам повітря або вода всмоктується через вхід 1 йде по порожнині 2 кожного окремого елемента гвинтово 93025 4 го профілю 3 й виштовхується через отвори нагнітання 4, одночасно трубчасті елементи робочого органу працюють як гвинт, створюють додатковий рух відповідного напрямку. 5 Комп’ютерна верстка М. Ломалова 93025 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTube-and-screw rotor
Автори англійськоюDenysov Oleksandr Kostiantynovych
Назва патенту російськоюТрубо-винтовой ротор
Автори російськоюДенисов Александр Константинович
МПК / Мітки
МПК: F04D 1/04, F04D 17/06
Мітки: трубо-ґвинтовий, ротор
Код посилання
