Ротор вітродвигуна
Формула / Реферат
1. Ротор вітродвигуна, складений з корпуса, обода, центрального диска і обичайки, скріплених між собою, а також з лопатей, установлених між ободом і диском шарнірно на осях з притискними пружинами і конусом, який відрізняється тим, що, з метою максимального використання енергії вітру, площі лопатей збільшені проти номінальних на 20...50 відсотків.
2. Ротор вітродвигуна за п. 1, який відрізняється тим, що, з метою затримання лопатей в початковому положенні і забезпечення їх повороту, в залежності від сили вітру, в необхідне положення, застосовані притискні пружини.
3. Ротор вітродвигуна за п. 1, який відрізняється тим, що, з метою швидкої і легкої зміни пошкоджених чи зношених лопатей та інших деталей, застосовані безрізьбові деталі.
Текст

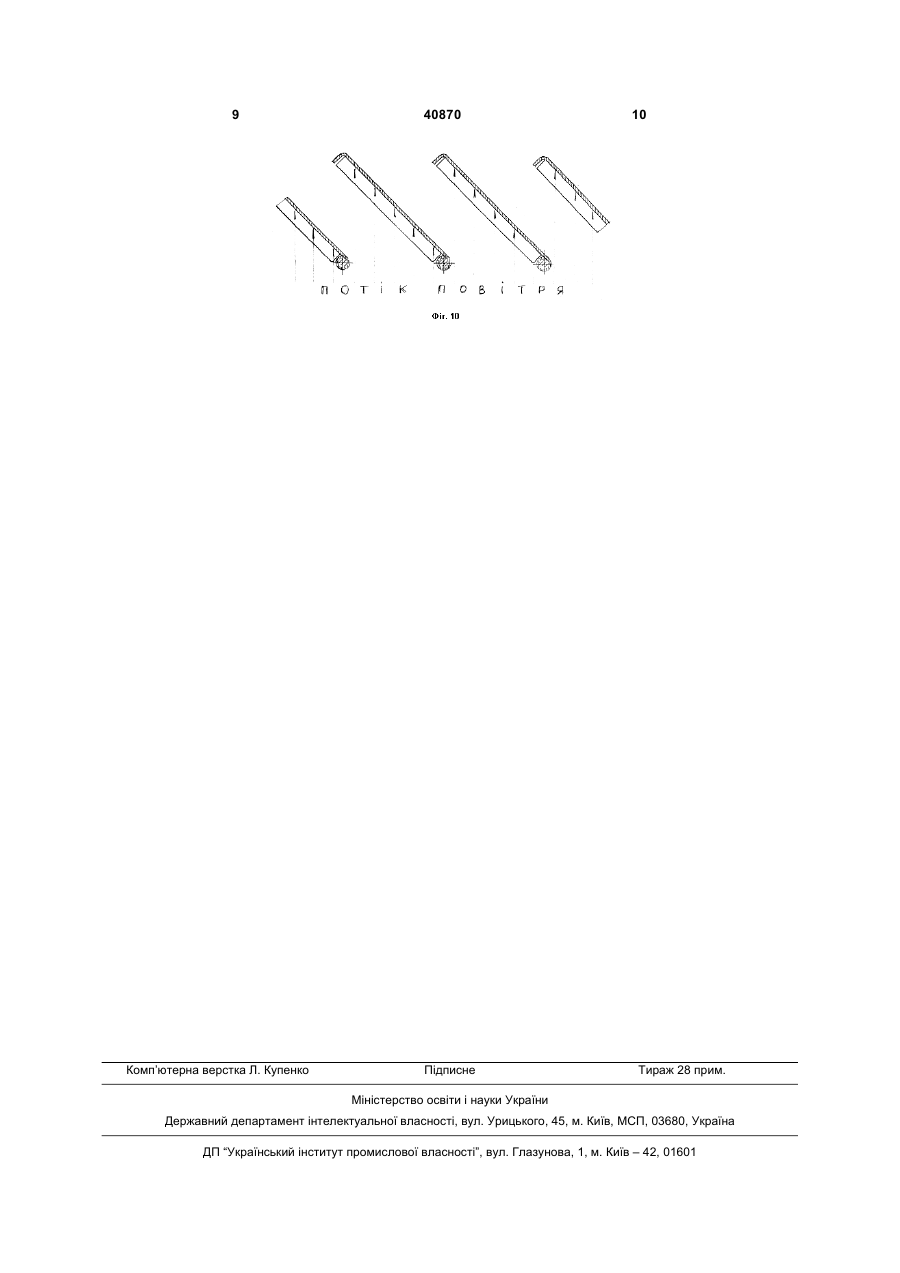

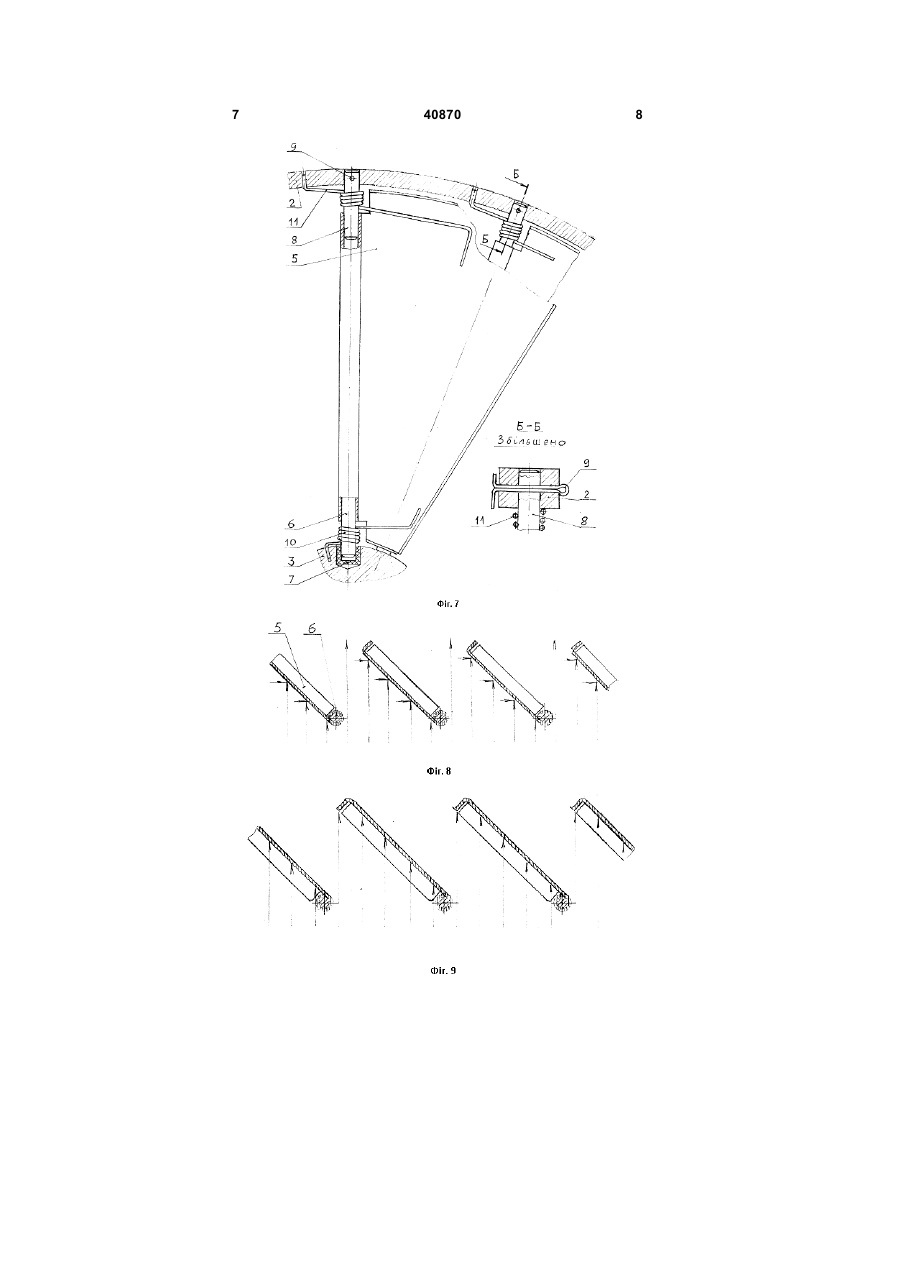

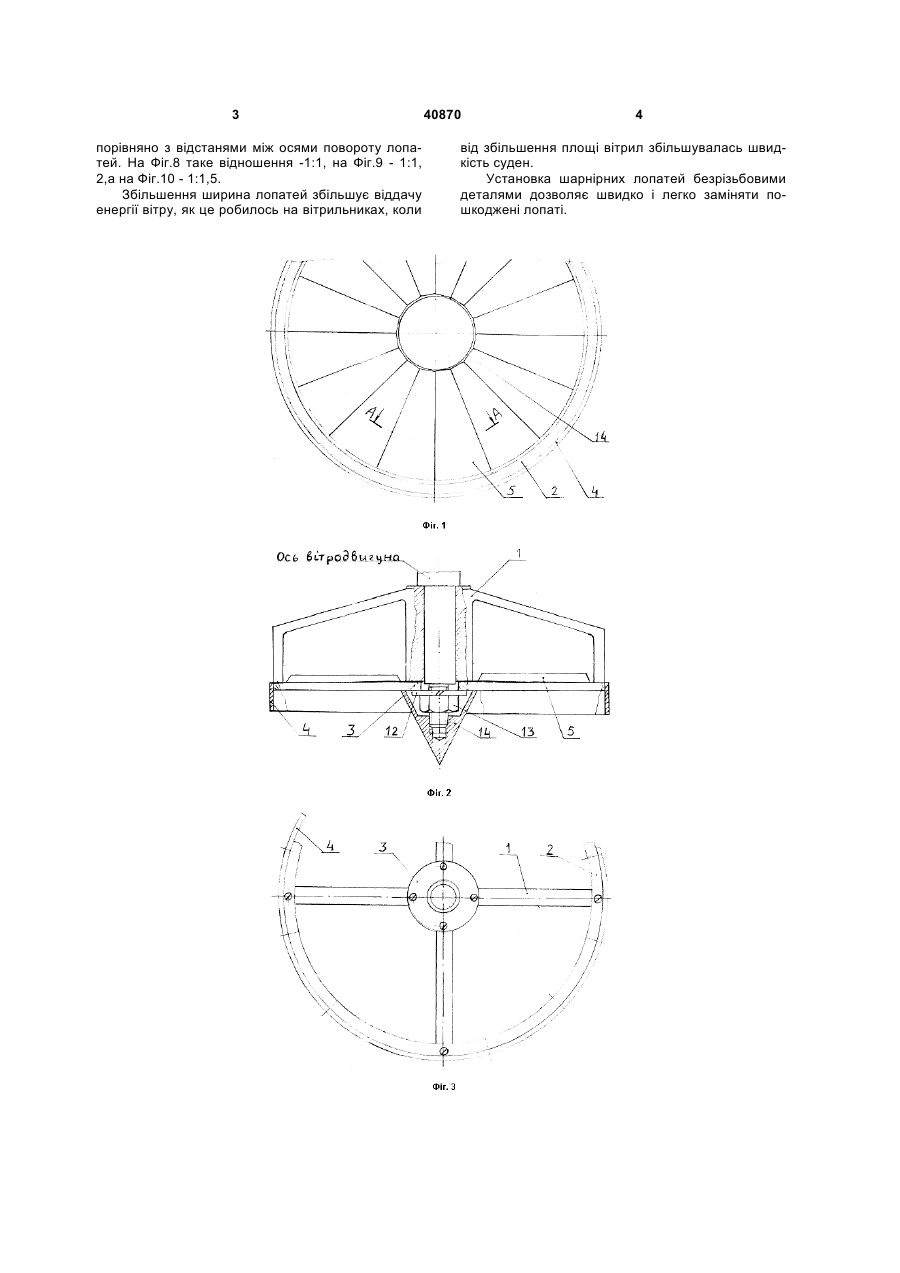

1. Ротор вітродвигуна, складений з корпуса, обода, центрального диска і обичайки, скріплених між собою, а також з лопатей, установлених між ободом і диском шарнірно на осях з притискними пружинами і конусом, який відрізняється тим, що, з метою максимального використання енергії віт 3 порівняно з відстанями між осями повороту лопатей. На Фіг.8 таке відношення -1:1, на Фіг.9 - 1:1, 2,а на Фіг.10 - 1:1,5. Збільшення ширина лопатей збільшує віддачу енергії вітру, як це робилось на вітрильниках, коли 40870 4 від збільшення площі вітрил збільшувалась швидкість суден. Установка шарнірних лопатей безрізьбовими деталями дозволяє швидко і легко заміняти пошкоджені лопаті. 5 40870 6 7 40870 8 9 Комп’ютерна верстка Л. Купенко 40870 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of windmill
Автори англійськоюZABORA VOLODYMYR MYKYTOVYCH
Назва патенту російськоюРотор ветродвигателя
Автори російськоюЗАБОРА ВЛАДИМИР НИКИТИЧ
МПК / Мітки
Мітки: ротор, вітродвигуна
