Лопатевий ротор

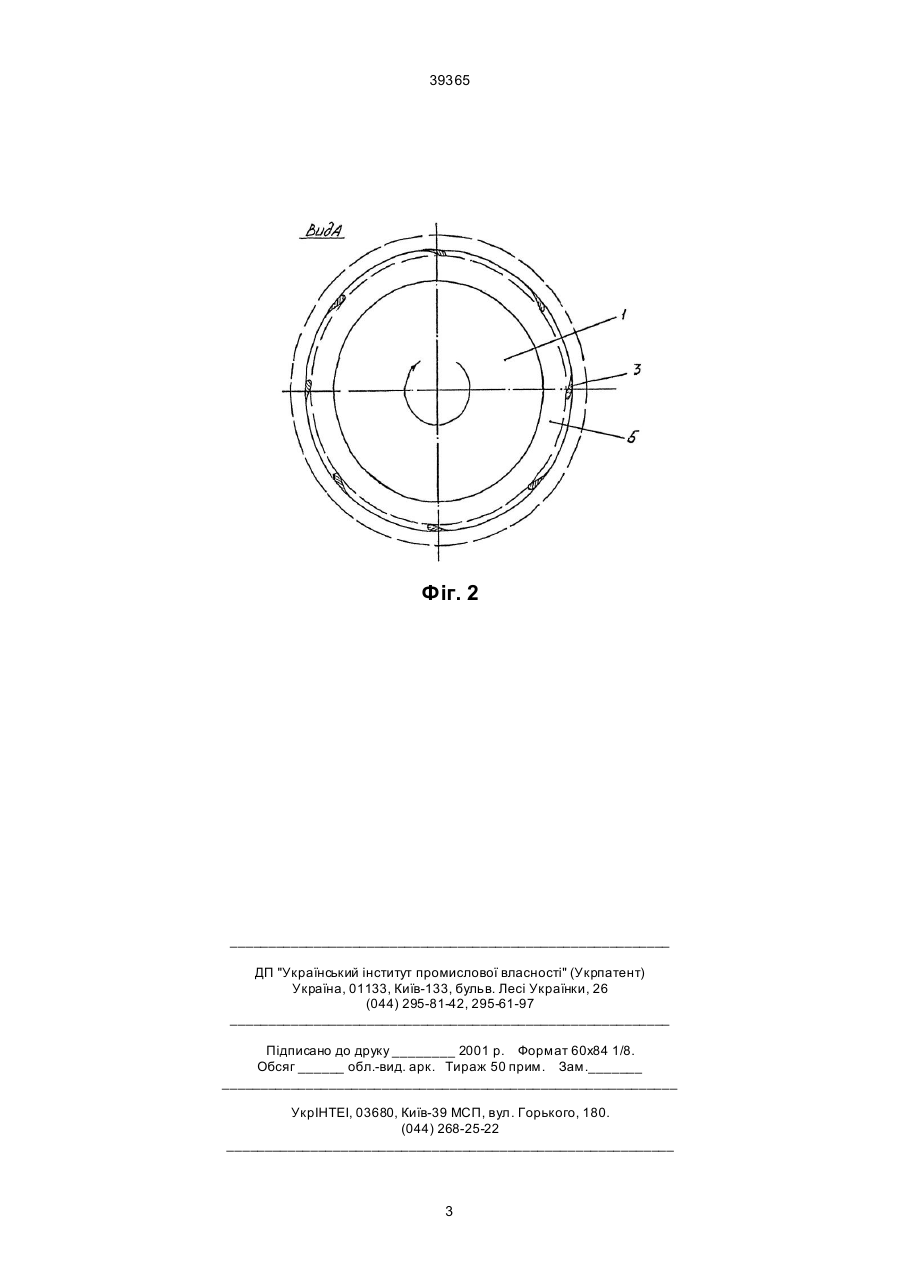

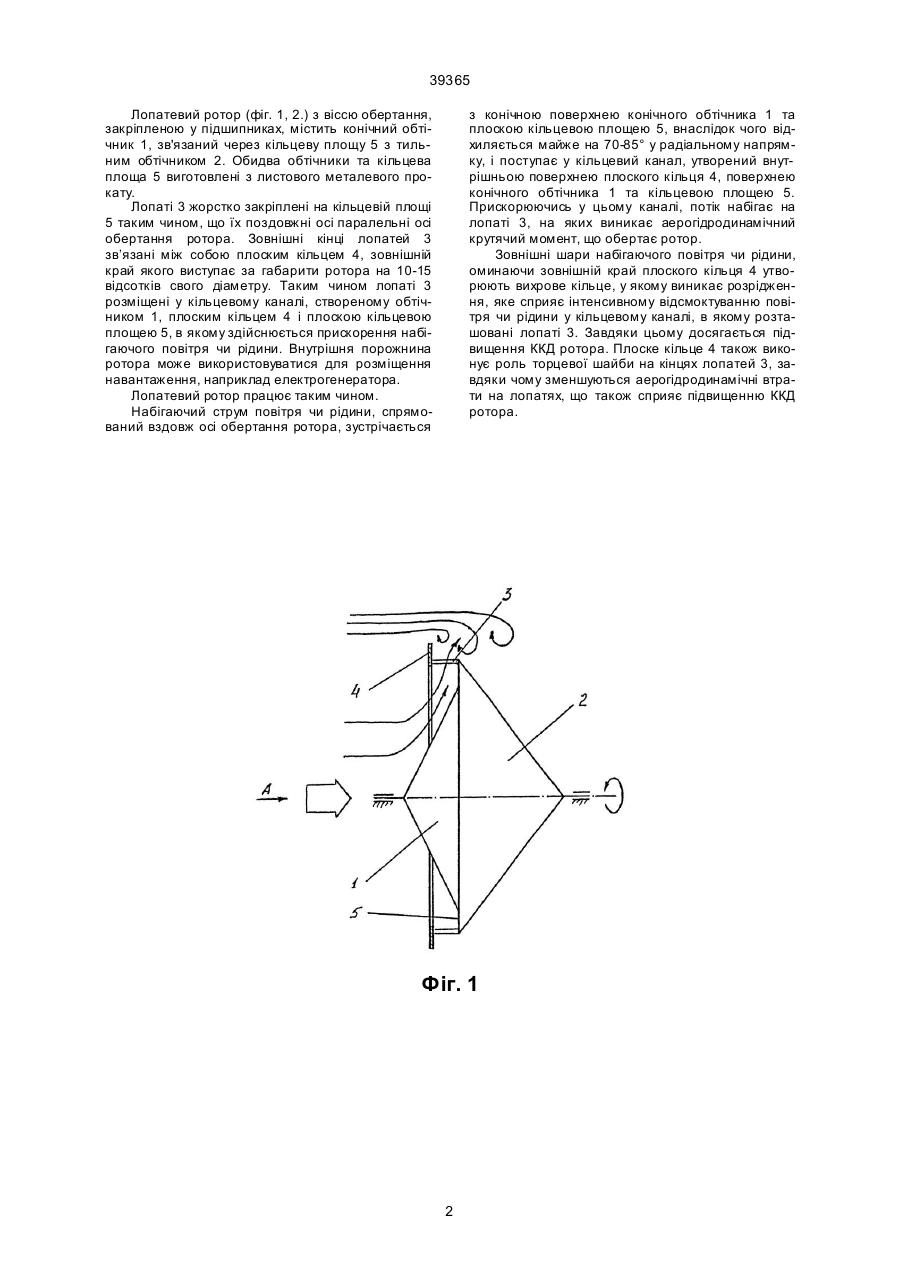

1. Лопатевий ротор, який містить конічний обтічник з лопатями, поздовжні осі, які розташовані паралельно, осі обертання, а зовнішні кінці зв'язані кільцем, яке відрізняється тим, що кільце виготовлене плоским, причому зовнішній діаметр кільця перевищує діаметр розташування лопатей. 39365 Лопатевий ротор (фіг. 1, 2.) з віссю обертання, закріпленою у підшипниках, містить конічний обтічник 1, зв'язаний через кільцеву площу 5 з тильним обтічником 2. Обидва обтічники та кільцева площа 5 виготовлені з листового металевого прокату. Лопаті 3 жорстко закріплені на кільцевій площі 5 таким чином, що їх поздовжні осі паралельні осі обертання ротора. Зовнішні кінці лопатей 3 зв’язані між собою плоским кільцем 4, зовнішній край якого виступає за габарити ротора на 10-15 відсотків свого діаметру. Таким чином лопаті 3 розміщені у кільцевому каналі, створеному обтічником 1, плоским кільцем 4 і плоскою кільцевою площею 5, в якому здійснюється прискорення набігаючого повітря чи рідини. Внутрішня порожнина ротора може використовуватися для розміщення навантаження, наприклад електрогенератора. Лопатевий ротор працює таким чином. Набігаючий струм повітря чи рідини, спрямований вздовж осі обертання ротора, зустрічається з конічною поверхнею конічного обтічника 1 та плоскою кільцевою площею 5, внаслідок чого відхиляється майже на 70-85° у радіальному напрямку, і поступає у кільцевий канал, утворений внутрішньою поверхнею плоского кільця 4, поверхнею конічного обтічника 1 та кільцевою площею 5. Прискорюючись у цьому каналі, потік набігає на лопаті 3, на яких виникає аерогідродинамічний крутячий момент, що обертає ротор. Зовнішні шари набігаючого повітря чи рідини, оминаючи зовнішній край плоского кільця 4 утворюють вихрове кільце, у якому виникає розрідження, яке сприяє інтенсивному відсмоктуванню повітря чи рідини у кільцевому каналі, в якому розташовані лопаті 3. Завдяки цьому досягається підвищення ККД ротора. Плоске кільце 4 також виконує роль торцевої шайби на кінцях лопатей 3, завдяки чому зменшуються аерогідродинамічні втрати на лопатях, що також сприяє підвищенню ККД ротора. Фіг. 1 2 39365 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
