Протруювач насіння

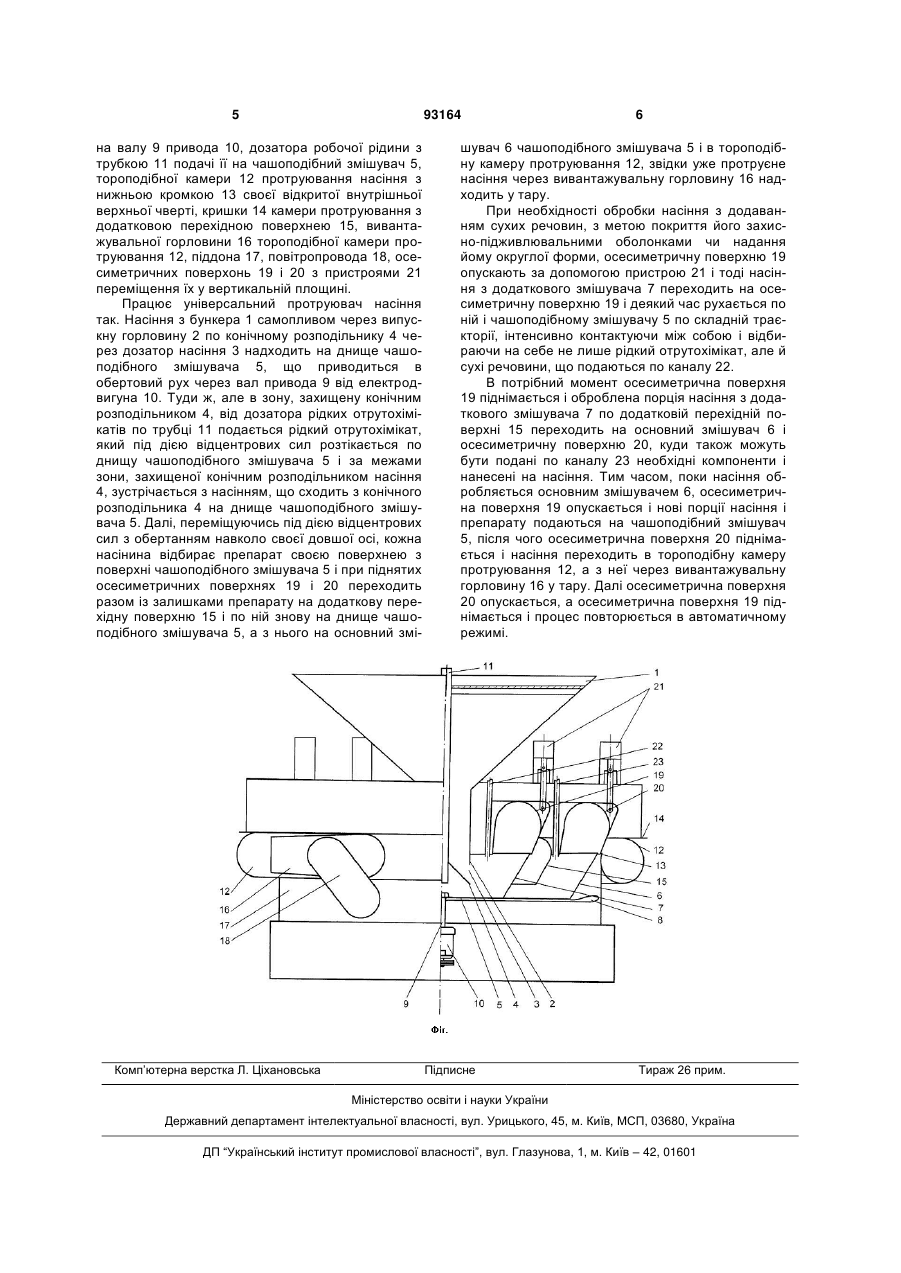

Протруювач насіння, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, розміщений під дозатором насіння чашоподібний змішувач з додатковим змішувачем, які виготовлені у вигляді зрізаних C2 2 (19) 1 3 Недоліком цих протруювачів є періодичність процесу нанесення хімпрепаратів на насіння і зумовлені цим низька продуктивність і велика метало- та енергоємність процесу обробки насіння, обмежена можливість використання в інших схемах технологічного процесу окрім спеціалізованих цехів і поточних ліній підготовки насіння до сівби. Відомий також протруювач насіння сільськогосподарських культур, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, камеру протруювання насіння з розміщеним під дозатором насіння чашоподібним змішувачем з додатковим змішувачем, виготовленими у вигляді зрізаних порожнистих конусів, закріплених меншими основами на одній спільній маточині, яка складається із з'єднаних між собою напрямної конічної поверхні і кришки камери протруювання з основною і додатковою перехідними поверхнями, дозатор рідких препаратів і механізм привода чашоподібного змішувача [Патент України №56388 С2 МПК 7А01С1/08; 1/06]. Недоліком цього протруювача є недостатня якість нанесення на насіння оболонок з додаванням сухих наповнювачів внаслідок короткочасного контактування кожної насінини з обмеженою кількістю інших насінин. Найближчим за технічною суттю до протруювача насіння, що заявляється, є протруювач насіння, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, розміщений під дозатором насіння чашоподібний змішувач з додатковим змішувачем, дозатор рідких препаратів, механізм привода чашоподібного змішувача та тороподібну камеру протруювання з кришкою з перехідними поверхнями, яка нижньою кромкою своєї відкритої верхньої внутрішньої чверті межує з верхньою кромкою чашоподібного змішувача та обладнана вивантажувальною горловиною, встановленою по дотичній до її зовнішньої поверхні, а чашоподібний змішувач разом із зовнішньою поверхнею тороподібної камери протруювання утворюють замкнутий простір (піддон), який через кільцеву щілину між ними сполучений з внутрішнім простором тороподібної камери протруювання і, крім того, з'єднаний повітропроводом з вивантажувальною горловиною, а на маточині чашоподібного змішувача закріплена повітронагнітальна крильчатка [№89285 А01С1/08 (2008.01)]. Недоліком цього протруювача є обмежена можливість регулювання тривалості контактування насінин між собою та з препаратом і зумовлена цим недостатня ефективність капсулювання та покриття насінин захисно-стимулюючими оболонками. Задачею винаходу є створення протруювача насіння сільськогосподарських культур, в якому шляхом встановлення в зонах між східними кромками основного і додаткового чашоподібних змішувачів і додатковою перехідною поверхнею і нижньою кромкою відкритої внутрішньої верхньої чверті тороподібної камери протруювання відповідно з можливістю переміщення у вертикальній площині осесиметричних поверхонь, які у своїх верхніх частинах плавно переходять у тороподібні 93164 4 поверхні, відкриті всередину основного і додаткового чашоподібних змішувачів відповідно, досягається можливість регулювання тривалості обробки насіння препаратом і внаслідок цього - можливість здійснювати окрім протруювання насіння ще й капсулювання та покриття його захисностимулюючими оболонками. Поставлена задача вирішується завдяки тому, що в протруювачі насіння, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, дозатор рідких препаратів, механізм приводу, тороподібну камеру протруювання з кришкою з додатковою перехідною поверхнею, яка нижньою кромкою своєї відкритої верхньої внутрішньої чверті межує з верхньою кромкою чашоподібного змішувача та обладнана вивантажувальною горловиною, встановленою по дотичній до зовнішньої поверхні тороподібної камери протруювання, яка разом із зовнішньою поверхнею чашоподібного змішувача, розміщеного у піддоні під дозатором насіння, утворюють замкнутий простір, який кільцевою щілиною між чашоподібним змішувачем і зовнішньою поверхнею внутрішньої нижньої чверті тороподібної камери протруювання сполучений з внутрішнім простором тороподібної камери протруювання і крім того повітропроводом з'єднаний з вивантажувальною горловиною тороподібної камери протруювання, в зонах між верхніми кромками основного і додаткового змішувачів та додатковою перехідною поверхнею і нижньою кромкою відкритої верхньої внутрішньої чверті тороподібної камери протруювання відповідно встановлені з можливістю переміщення у вертикальній площині осесиметричні поверхні, які у верхніх своїх частинах плавно переходять у тороподібні поверхні, відкриті всередину основного і додаткового змішувачів відповідно. Завдяки використанню осесиметричних поверхонь, встановлених з можливістю переміщення у вертикальній площині у зонах між верхньою кромкою додаткового змішувача і додатковою перехідною поверхнею та верхньою кромкою основного чашоподібного змішувача і нижньою кромкою відкритої внутрішньої верхньої чверті тороподібної камери протруювання осесиметричних поверхонь, які у верхніх своїх частинах плавно переходять у тороподібні поверхні, відкриті всередину основного і додаткового чашоподібних змішувачів відповідно, забезпечується можливість регулювання тривалості контактування насінин між собою та з препаратом і внаслідок цього - можливість окрім протруювання та інкрустації насіння здійснювати ще й капсулювання та покриття насінин захисностимулюючими оболонками. Приклад виконання протруювача насіння сільськогосподарських культур пояснюється кресленням (див. Фіг.) Універсальний протруювач насіння сільськогосподарських культур складається з бункера 1 для насіння з випускною горловиною 2, з дозатором насіння 3 і конічним розподільником 4, під якою встановлено чашоподібний змішувач 5, який складається з основного 6 і додаткового 7 змішувачів і повітронагнітальною крильчаткою 8, закріплений 5 93164 на валу 9 привода 10, дозатора робочої рідини з трубкою 11 подачі її на чашоподібний змішувач 5, тороподібної камери 12 протруювання насіння з нижньою кромкою 13 своєї відкритої внутрішньої верхньої чверті, кришки 14 камери протруювання з додатковою перехідною поверхнею 15, вивантажувальної горловини 16 тороподібної камери протруювання 12, піддона 17, повітропровода 18, осесиметричних поверхонь 19 і 20 з пристроями 21 переміщення їх у вертикальній площині. Працює універсальний протруювач насіння так. Насіння з бункера 1 самопливом через випускну горловину 2 по конічному розподільнику 4 через дозатор насіння 3 надходить на днище чашоподібного змішувача 5, що приводиться в обертовий рух через вал привода 9 від електродвигуна 10. Туди ж, але в зону, захищену конічним розподільником 4, від дозатора рідких отрутохімікатів по трубці 11 подається рідкий отрутохімікат, який під дією відцентрових сил розтікається по днищу чашоподібного змішувача 5 і за межами зони, захищеної конічним розподільником насіння 4, зустрічається з насінням, що сходить з конічного розподільника 4 на днище чашоподібного змішувача 5. Далі, переміщуючись під дією відцентрових сил з обертанням навколо своєї довшої осі, кожна насінина відбирає препарат своєю поверхнею з поверхні чашоподібного змішувача 5 і при піднятих осесиметричних поверхнях 19 і 20 переходить разом із залишками препарату на додаткову перехідну поверхню 15 і по ній знову на днище чашоподібного змішувача 5, а з нього на основний змі Комп’ютерна верстка Л. Ціхановська 6 шувач 6 чашоподібного змішувача 5 і в тороподібну камеру протруювання 12, звідки уже протруєне насіння через вивантажувальну горловину 16 надходить у тару. При необхідності обробки насіння з додаванням сухих речовин, з метою покриття його захисно-підживлювальними оболонками чи надання йому округлої форми, осесиметричну поверхню 19 опускають за допомогою пристрою 21 і тоді насіння з додаткового змішувача 7 переходить на осесиметричну поверхню 19 і деякий час рухається по ній і чашоподібному змішувачу 5 по складній траєкторії, інтенсивно контактуючи між собою і відбираючи на себе не лише рідкий отрутохімікат, але й сухі речовини, що подаються по каналу 22. В потрібний момент осесиметрична поверхня 19 піднімається і оброблена порція насіння з додаткового змішувача 7 по додатковій перехідній поверхні 15 переходить на основний змішувач 6 і осесиметричну поверхню 20, куди також можуть бути подані по каналу 23 необхідні компоненти і нанесені на насіння. Тим часом, поки насіння обробляється основним змішувачем 6, осесиметрична поверхня 19 опускається і нові порції насіння і препарату подаються на чашоподібний змішувач 5, після чого осесиметрична поверхня 20 піднімається і насіння переходить в тороподібну камеру протруювання 12, а з неї через вивантажувальну горловину 16 у тару. Далі осесиметрична поверхня 20 опускається, а осесиметрична поверхня 19 піднімається і процес повторюється в автоматичному режимі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
