Протруювач насіння

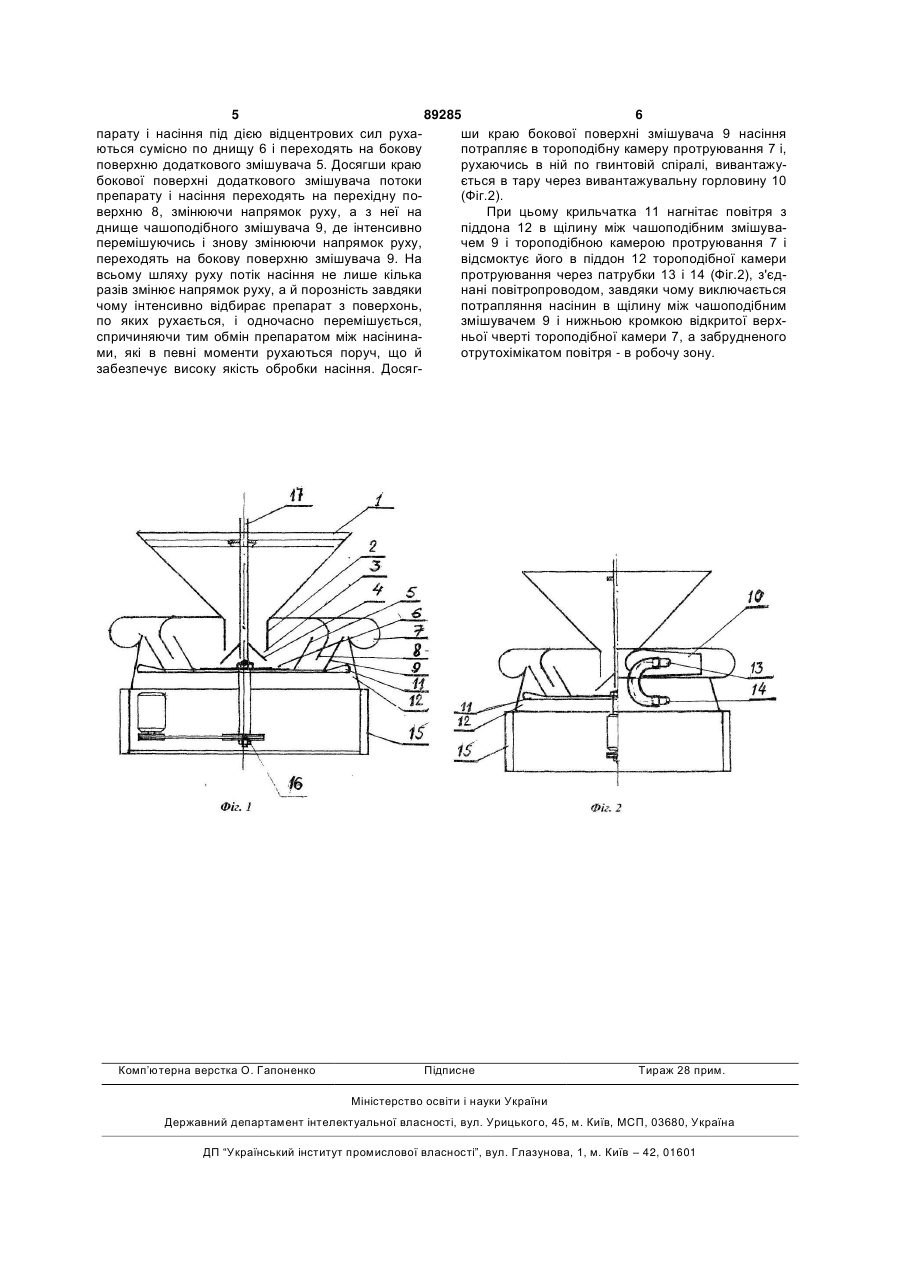

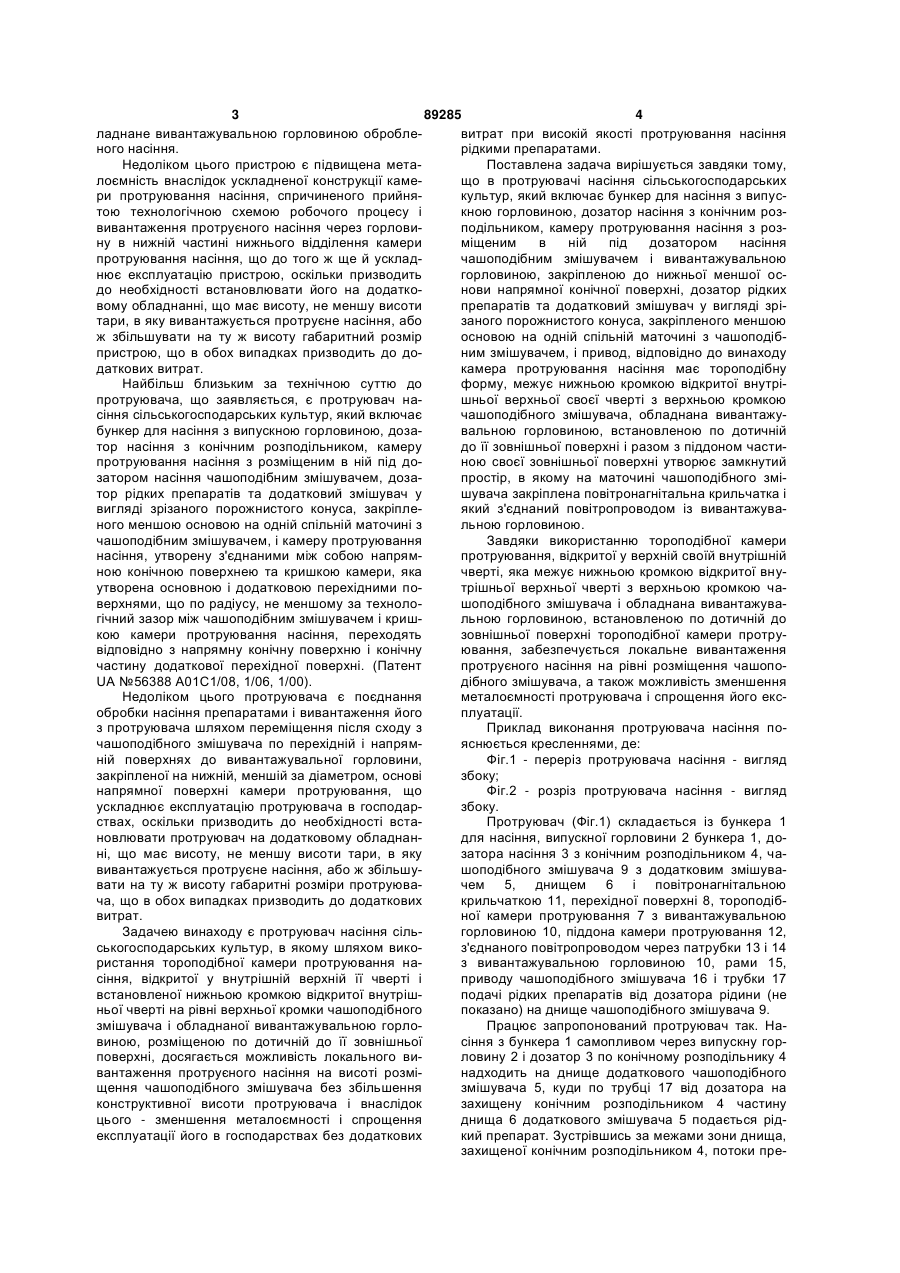

1. Протруювач насіння, який включає бункер для насіння з випускною горловиною, дозатор насіння з конічним розподільником, камеру протруювання насіння з розміщеним в ній під дозатором насіння чашоподібним змішувачем з додатковим змішувачем, дозатор рідких препаратів та механізм приводу, який відрізняється тим, що камера протруювання має тороподібну форму і межує нижньою кромкою своєї відкритої внутрішньої верхньої чверті з верхньою кромкою чашоподібного змішувача та обладнана вивантажувальною горловиною, встановленою по дотичній до зовнішньої поверхні тороподібної камери. 2. Протруювач за п.1, який відрізняється тим, що чашоподібний змішувач з додатковим змішувачем розміщений у піддоні, який разом із зовнішньою поверхнею тороподібної камери протруювання утворює замкнутий простір, який через кільцеву щілину між чашоподібним змішувачем і нижньою кромкою відкритої верхньої чверті тороподібної камери протруювання сполучений з внутрішнім простором тороподібної камери протруювання і, крім того, з'єднаний повітропроводом із вивантажувальною горловиною, а на маточині чашоподібного змішувача закріплена повітронагнітальна крильчатка. UA (21) a200805932 (22) 07.05.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) АДАМЧУК ОЛЕГ ВАЛЕРІЙОВИЧ, БУРИЛКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ВЕЧЕРА ОЛЕГ МИКОЛАЙОВИЧ, ГРИНЬКО ПАВЛО ВАСИЛЬОВИЧ, МУРЗІН АМВРОСІЙ ВАСИЛЬОВИЧ, РАТУШНИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, ТИМОШЕНКО СТЕПАН ІГОРОВИЧ, ТИМОШЕНКО СТЕПАН ПЕТРОВИЧ (73) АДАМЧУК ОЛЕГ ВАЛЕРІЙОВИЧ, БУРИЛКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ВЕЧЕРА ОЛЕГ МИКОЛАЙОВИЧ, ГРИНЬКО ПАВЛО ВАСИЛЬОВИЧ, МУРЗІН АМВРОСІЙ ВАСИЛЬОВИЧ, РАТУШНИЙ ВОЛОДИМИР ВАСИЛЬОВИЧ, ТИМОШЕНКО СТЕПАН ІГОРОВИЧ, ТИМОШЕНКО СТЕПАН ПЕТРОВИЧ (56) UA 55607 C2, 15.05.2005, увесь документ UA 56388 C2, 15.07.2005, увесь документ UA 63382 A, 15.01.2004, увесь документ UA 37502 U, 25.11.2008, увесь документ UA 63384 C2, 15.09.2005, увесь документ SU 1222213 A, 07.04.1986, увесь документ RU 2219693 C2, 27.12.2003, увесь документ SU 671768 A, 05.07.1979, увесь документ US 4657773 A, 14.04.1987, увесь документ GB 1417694 A, 17.12.1975, увесь документ DE 3318895 C1, 08.11.1984, увесь документ C2 2 (19) 1 3 89285 4 ладнане вивантажувальною горловиною оброблевитрат при високій якості протруювання насіння ного насіння. рідкими препаратами. Недоліком цього пристрою є підвищена метаПоставлена задача вирішується завдяки тому, лоємність внаслідок ускладненої конструкції камещо в протруювачі насіння сільськогосподарських ри протруювання насіння, спричиненого прийнякультур, який включає бункер для насіння з випустою технологічною схемою робочого процесу і кною горловиною, дозатор насіння з конічним розвивантаження протруєного насіння через горловиподільником, камеру протруювання насіння з розну в нижній частині нижнього відділення камери міщеним в ній під дозатором насіння протруювання насіння, що до того ж ще й ускладчашоподібним змішувачем і вивантажувальною нює експлуатацію пристрою, оскільки призводить горловиною, закріпленою до нижньої меншої осдо необхідності встановлювати його на додатконови напрямної конічної поверхні, дозатор рідких вому обладнанні, що має висоту, не меншу висоти препаратів та додатковий змішувач у вигляді зрітари, в яку вивантажується протруєне насіння, або заного порожнистого конуса, закріпленого меншою ж збільшувати на ту ж висоту габаритний розмір основою на одній спільній маточині з чашоподібпристрою, що в обох випадках призводить до доним змішувачем, і привод, відповідно до винаходу даткових витрат. камера протруювання насіння має тороподібну Найбільш близьким за технічною суттю до форму, межує нижньою кромкою відкритої внутріпротруювача, що заявляється, є протруювач нашньої верхньої своєї чверті з верхньою кромкою сіння сільськогосподарських культур, який включає чашоподібного змішувача, обладнана вивантажубункер для насіння з випускною горловиною, дозавальною горловиною, встановленою по дотичній тор насіння з конічним розподільником, камеру до її зовнішньої поверхні і разом з піддоном частипротруювання насіння з розміщеним в ній під доною своєї зовнішньої поверхні утворює замкнутий затором насіння чашоподібним змішувачем, дозапростір, в якому на маточині чашоподібного змітор рідких препаратів та додатковий змішувач у шувача закріплена повітронагнітальна крильчатка і вигляді зрізаного порожнистого конуса, закріплеякий з'єднаний повітропроводом із вивантажуваного меншою основою на одній спільній маточині з льною горловиною. чашоподібним змішувачем, і камеру протруювання Завдяки використанню тороподібної камери насіння, утворену з'єднаними між собою напрямпротруювання, відкритої у верхній своїй внутрішній ною конічною поверхнею та кришкою камери, яка чверті, яка межує нижньою кромкою відкритої внуутворена основною і додатковою перехідними потрішньої верхньої чверті з верхньою кромкою чаверхнями, що по радіусу, не меншому за технолошоподібного змішувача і обладнана вивантажувагічний зазор між чашоподібним змішувачем і кришльною горловиною, встановленою по дотичній до кою камери протруювання насіння, переходять зовнішньої поверхні тороподібної камери протрувідповідно з напрямну конічну поверхню і конічну ювання, забезпечується локальне вивантаження частину додаткової перехідної поверхні. (Патент протруєного насіння на рівні розміщення чашопоUA №56388 А01С1/08, 1/06, 1/00). дібного змішувача, а також можливість зменшення Недоліком цього протруювача є поєднання металоємності протруювача і спрощення його ексобробки насіння препаратами і вивантаження його плуатації. з протруювача шляхом переміщення після сходу з Приклад виконання протруювача насіння почашоподібного змішувача по перехідній і напрямяснюється кресленнями, де: ній поверхнях до вивантажувальної горловини, Фіг.1 - переріз протруювача насіння - вигляд закріпленої на нижній, меншій за діаметром, основі збоку; напрямної поверхні камери протруювання, що Фіг.2 - розріз протруювача насіння - вигляд ускладнює експлуатацію протруювача в господарзбоку. ствах, оскільки призводить до необхідності встаПротруювач (Фіг.1) складається із бункера 1 новлювати протруювач на додатковому обладнандля насіння, випускної горловини 2 бункера 1, доні, що має висоту, не меншу висоти тари, в яку затора насіння 3 з конічним розподільником 4, чавивантажується протруєне насіння, або ж збільшушоподібного змішувача 9 з додатковим змішувавати на ту ж висоту габаритні розміри протруювачем 5, днищем 6 і повітронагнітальною ча, що в обох випадках призводить до додаткових крильчаткою 11, перехідної поверхні 8, тороподібвитрат. ної камери протруювання 7 з вивантажувальною Задачею винаходу є протруювач насіння сільгорловиною 10, піддона камери протруювання 12, ськогосподарських культур, в якому шляхом викоз'єднаного повітропроводом через патрубки 13 і 14 ристання тороподібної камери протруювання наз вивантажувальною горловиною 10, рами 15, сіння, відкритої у внутрішній верхній її чверті і приводу чашоподібного змішувача 16 і трубки 17 встановленої нижньою кромкою відкритої внутрішподачі рідких препаратів від дозатора рідини (не ньої чверті на рівні верхньої кромки чашоподібного показано) на днище чашоподібного змішувача 9. змішувача і обладнаної вивантажувальною горлоПрацює запропонований протруювач так. Навиною, розміщеною по дотичній до її зовнішньої сіння з бункера 1 самопливом через випускну горповерхні, досягається можливість локального виловину 2 і дозатор 3 по конічному розподільнику 4 вантаження протруєного насіння на висоті розмінадходить на днище додаткового чашоподібного щення чашоподібного змішувача без збільшення змішувача 5, куди по трубці 17 від дозатора на конструктивної висоти протруювача і внаслідок захищену конічним розподільником 4 частину цього - зменшення металоємності і спрощення днища 6 додаткового змішувача 5 подається рідексплуатації його в господарствах без додаткових кий препарат. Зустрівшись за межами зони днища, захищеної конічним розподільником 4, потоки пре 5 89285 6 парату і насіння під дією відцентрових сил рухаши краю бокової поверхні змішувача 9 насіння ються сумісно по днищу 6 і переходять на бокову потрапляє в тороподібну камеру протруювання 7 і, поверхню додаткового змішувача 5. Досягши краю рухаючись в ній по гвинтовій спіралі, вивантажубокової поверхні додаткового змішувача потоки ється в тару через вивантажувальну горловину 10 препарату і насіння переходять на перехідну по(Фіг.2). верхню 8, змінюючи напрямок руху, а з неї на При цьому крильчатка 11 нагнітає повітря з днище чашоподібного змішувача 9, де інтенсивно піддона 12 в щілину між чашоподібним змішуваперемішуючись і знову змінюючи напрямок руху, чем 9 і тороподібною камерою протруювання 7 і переходять на бокову поверхню змішувача 9. На відсмоктує його в піддон 12 тороподібної камери всьому шляху руху потік насіння не лише кілька протруювання через патрубки 13 і 14 (Фіг.2), з'єдразів змінює напрямок руху, а й порозність завдяки нані повітропроводом, завдяки чому виключається чому інтенсивно відбирає препарат з поверхонь, потрапляння насінин в щілину між чашоподібним по яких рухається, і одночасно перемішується, змішувачем 9 і нижньою кромкою відкритої верхспричиняючи тим обмін препаратом між насінинаньої чверті тороподібної камери 7, а забрудненого ми, які в певні моменти рухаються поруч, що й отрутохімікатом повітря - в робочу зону. забезпечує високу якість обробки насіння. Досяг Комп’ютерна верстка О. Гапоненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
