Пристрій для швидкісного розрізання прокату на заготовки

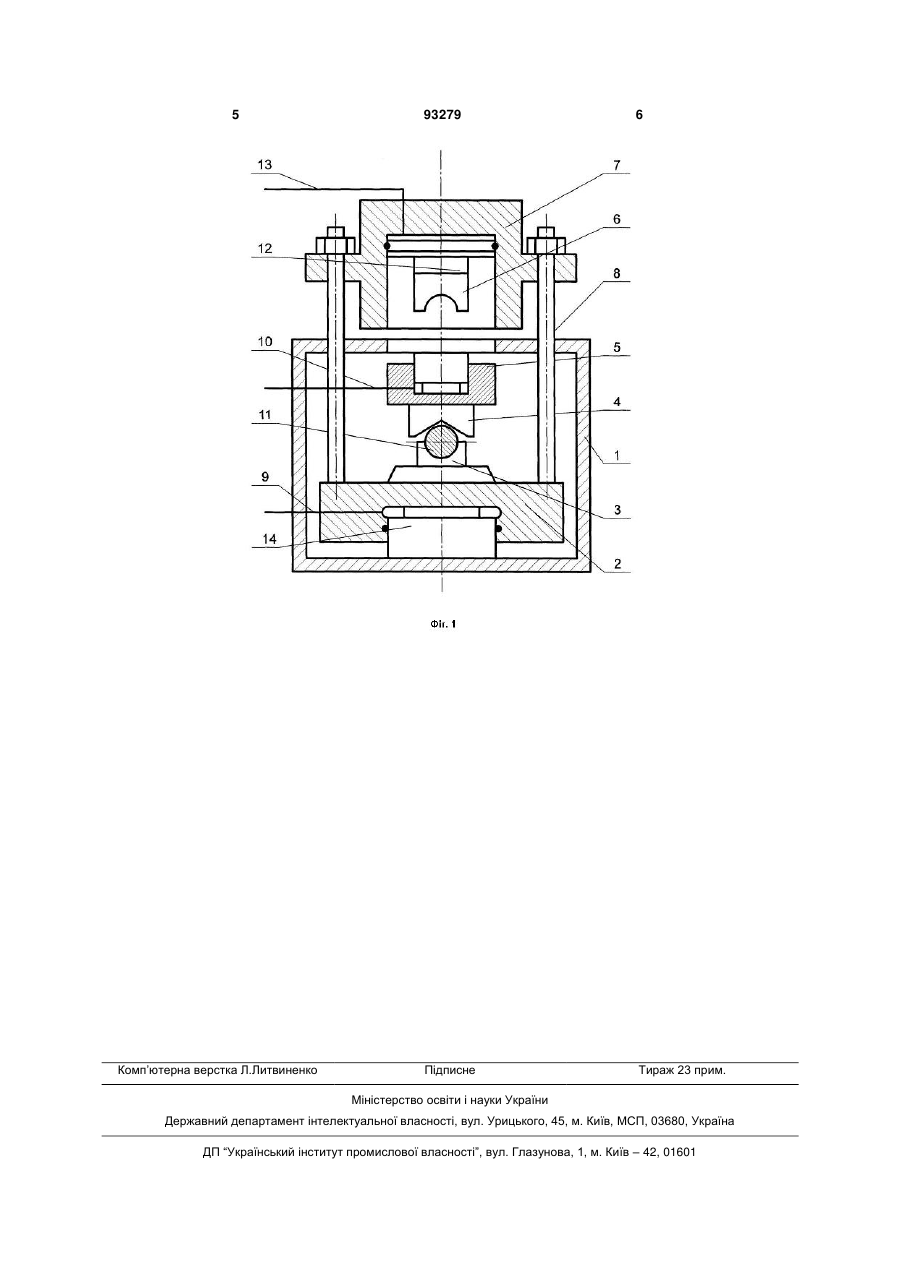

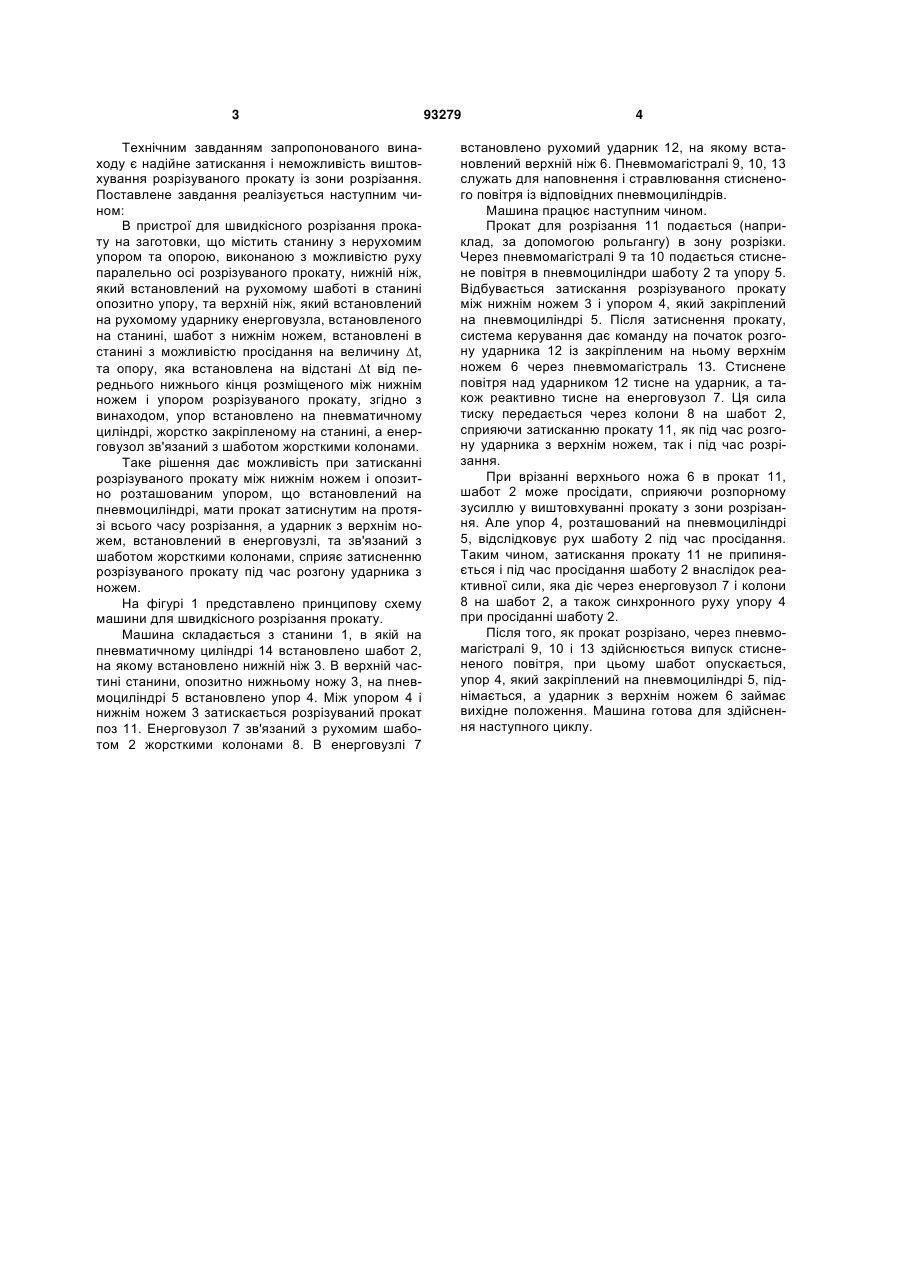

Пристрій для швидкісного розрізання прокату на заготовки, що містить станину з упором та опорою, виконаною з можливістю руху паралельно осі розрізуваного прокату, нижній ніж, який встановлений на рухомому шаботі в станині опозитно упору, та верхній ніж, який встановлений на рухомому ударнику енерговузла, встановленого на станині, при цьому шабот з нижнім ножем встановлені в станині з можливістю просідання на величину t, a опора встановлена на відстані t від нижньої поверхні переднього кінця розрізуваного прокату, розміщеного між нижнім ножем і упором, який відрізняється тим, що упор встановлений на пневматичному циліндрі, жорстко закріпленому на станині, а енерговузол зв'язаний з шаботом жорсткими колонами. UA (21) a200903608 (22) 13.04.2009 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) КАРПОВ ЯКІВ СЕМЕНОВИЧ, КИРІЄНКО АНДРІЙ ПЕТРОВИЧ, КИРІЄНКО ПЕТРО ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) UA 85249 C2; 12.01.2009 SU 1215891 A; 07.03.1986 SU 882710; 23.11.1981 SU 219362; 30.05.1968 SU 1738505 A; 07.06.1992 US 3486406 A; 30.12.1969 C2 2 (19) 1 3 Технічним завданням запропонованого винаходу є надійне затискання і неможливість виштовхування розрізуваного прокату із зони розрізання. Поставлене завдання реалізується наступним чином: В пристрої для швидкісного розрізання прокату на заготовки, що містить станину з нерухомим упором та опорою, виконаною з можливістю руху паралельно осі розрізуваного прокату, нижній ніж, який встановлений на рухомому шаботі в станині опозитно упору, та верхній ніж, який встановлений на рухомому ударнику енерговузла, встановленого на станині, шабот з нижнім ножем, встановлені в станині з можливістю просідання на величину t, та опору, яка встановлена на відстані t від переднього нижнього кінця розміщеного між нижнім ножем і упором розрізуваного прокату, згідно з винаходом, упор встановлено на пневматичному циліндрі, жорстко закріпленому на станині, а енерговузол зв'язаний з шаботом жорсткими колонами. Таке рішення дає можливість при затисканні розрізуваного прокату між нижнім ножем і опозитно розташованим упором, що встановлений на пневмоциліндрі, мати прокат затиснутим на протязі всього часу розрізання, а ударник з верхнім ножем, встановлений в енерговузлі, та зв'язаний з шаботом жорсткими колонами, сприяє затисненню розрізуваного прокату під час розгону ударника з ножем. На фігурі 1 представлено принципову схему машини для швидкісного розрізання прокату. Машина складається з станини 1, в якій на пневматичному циліндрі 14 встановлено шабот 2, на якому встановлено нижній ніж 3. В верхній частині станини, опозитно нижньому ножу 3, на пневмоциліндрі 5 встановлено упор 4. Між упором 4 і нижнім ножем 3 затискається розрізуваний прокат поз 11. Енерговузол 7 зв'язаний з рухомим шаботом 2 жорсткими колонами 8. В енерговузлі 7 93279 4 встановлено рухомий ударник 12, на якому встановлений верхній ніж 6. Пневмомагістралі 9, 10, 13 служать для наповнення і стравлювання стисненого повітря із відповідних пневмоциліндрів. Машина працює наступним чином. Прокат для розрізання 11 подається (наприклад, за допомогою рольгангу) в зону розрізки. Через пневмомагістралі 9 та 10 подається стиснене повітря в пневмоциліндри шаботу 2 та упору 5. Відбувається затискання розрізуваного прокату між нижнім ножем 3 і упором 4, який закріплений на пневмоциліндрі 5. Після затиснення прокату, система керування дає команду на початок розгону ударника 12 із закріпленим на ньому верхнім ножем 6 через пневмомагістраль 13. Стиснене повітря над ударником 12 тисне на ударник, а також реактивно тисне на енерговузол 7. Ця сила тиску передається через колони 8 на шабот 2, сприяючи затисканню прокату 11, як під час розгону ударника з верхнім ножем, так і під час розрізання. При врізанні верхнього ножа 6 в прокат 11, шабот 2 може просідати, сприяючи розпорному зусиллю у виштовхуванні прокату з зони розрізання. Але упор 4, розташований на пневмоциліндрі 5, відслідковує рух шаботу 2 під час просідання. Таким чином, затискання прокату 11 не припиняється і під час просідання шаботу 2 внаслідок реактивної сили, яка діє через енерговузол 7 і колони 8 на шабот 2, а також синхронного руху упору 4 при просіданні шаботу 2. Після того, як прокат розрізано, через пневмомагістралі 9, 10 і 13 здійснюється випуск стиснененого повітря, при цьому шабот опускається, упор 4, який закріплений на пневмоциліндрі 5, піднімається, а ударник з верхнім ножем 6 займає вихідне положення. Машина готова для здійснення наступного циклу. 5 Комп’ютерна верстка Л.Литвиненко 93279 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
