Спосіб швидкісного розрізання прокату та пристрій для його здійснення

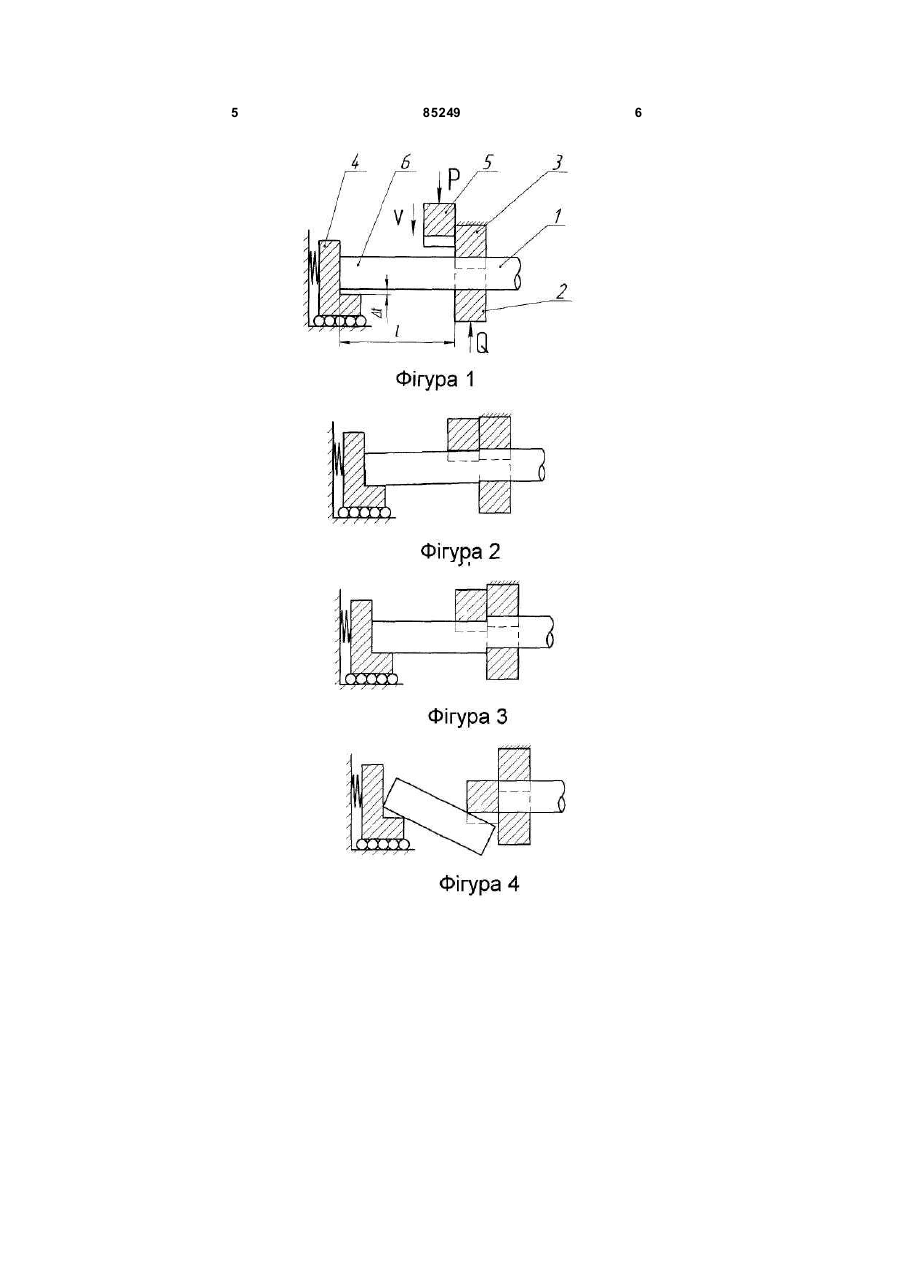

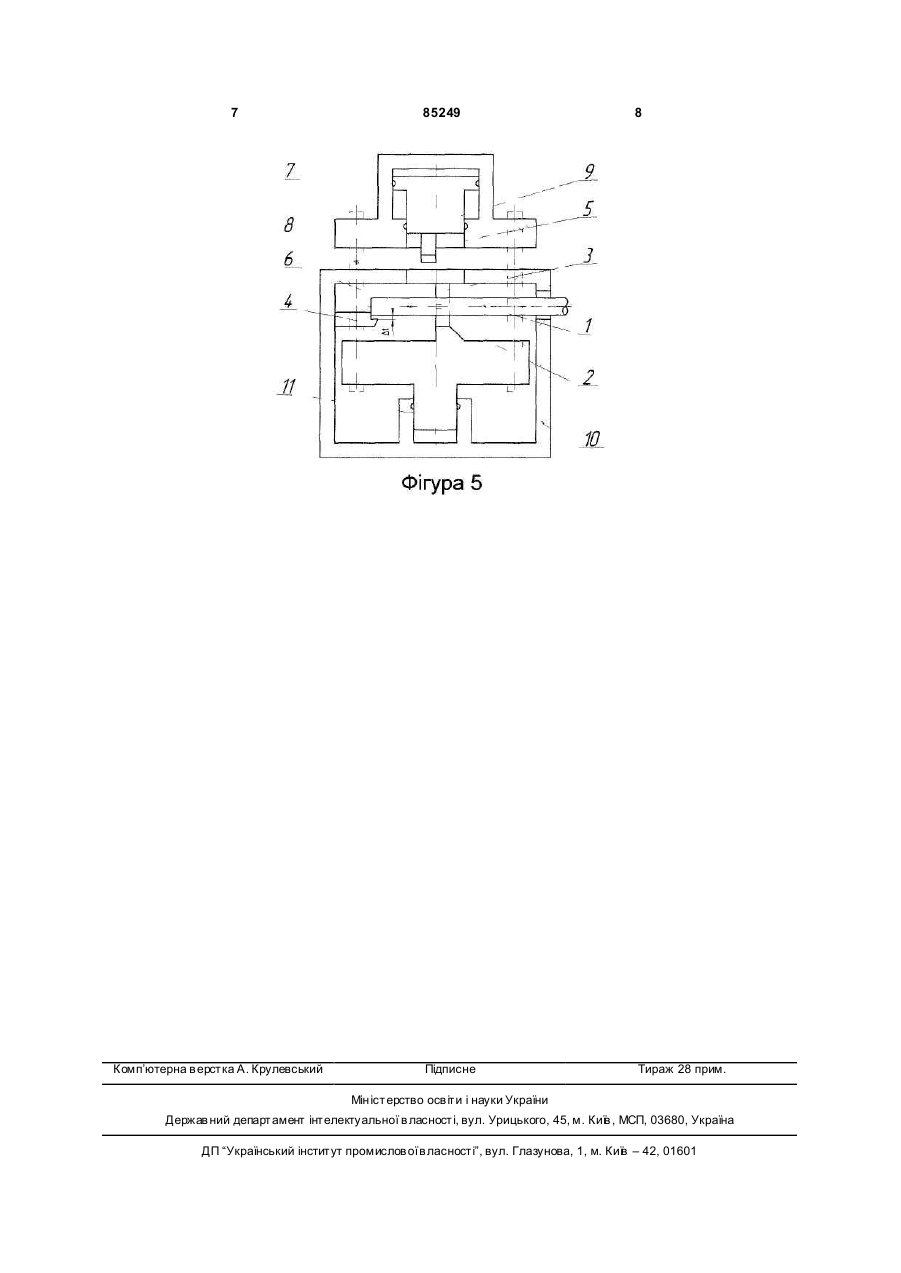

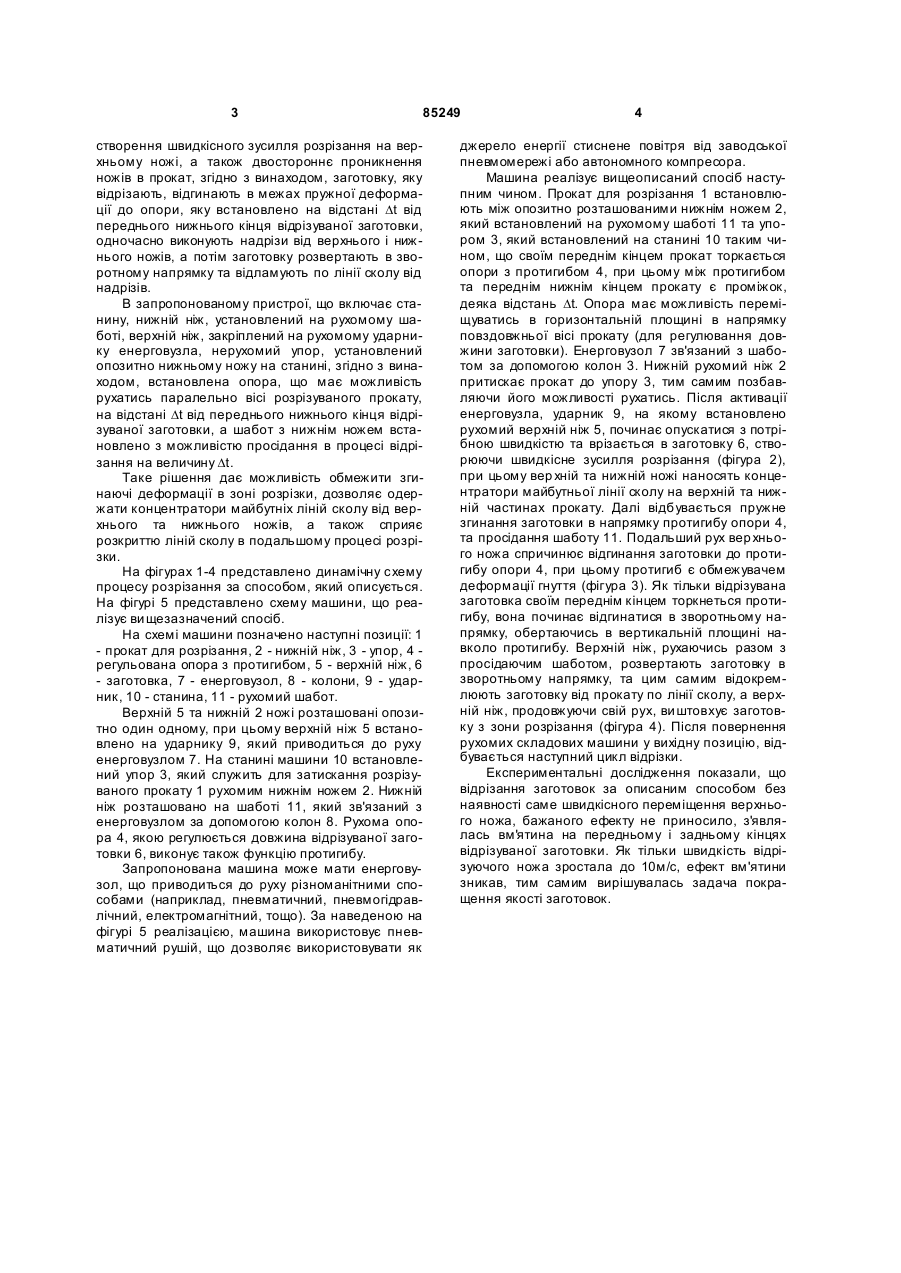

1. Спосіб швидкісного розрізання прокату на заготовки, що включає розміщення прокату в робочій зоні пристрою для розрізання, створення швидкісного зусилля розрізання верхнім ножем та двостороннє проникнення верхнього і нижнього ножів у прокат, який відрізняється тим, що при проникненні ножів у прокат здійснюють відгинання C2 1 3 85249 створення швидкісного зусилля розрізання на верхньому ножі, а також двостороннє проникнення ножів в прокат, згідно з винаходом, заготовку, яку відрізають, відгинають в межах пружної деформації до опори, яку встановлено на відстані Dt від переднього нижнього кінця відрізуваної заготовки, одночасно виконують надрізи від верхнього і нижнього ножів, а потім заготовку розвертають в зворотному напрямку та відламують по лінії сколу від надрізів. В запропонованому пристрої, що включає станину, нижній ніж, установлений на рухомому шаботі, верхній ніж, закріплений на рухомому ударнику енерговузла, нерухомий упор, установлений опозитно нижньому ножу на станині, згідно з винаходом, встановлена опора, що має можливість рухатись паралельно вісі розрізуваного прокату, на відстані Dt від переднього нижнього кінця відрізуваної заготовки, а шабот з нижнім ножем встановлено з можливістю просідання в процесі відрізання на величину Dt. Таке рішення дає можливість обмежити згинаючі деформації в зоні розрізки, дозволяє одержати концентратори майбутніх ліній сколу від верхнього та нижнього ножів, а також сприяє розкриттю ліній сколу в подальшому процесі розрізки. На фігурах 1-4 представлено динамічну схему процесу розрізання за способом, який описується. На фігурі 5 представлено схему машини, що реалізує ви щезазначений спосіб. На схемі машини позначено наступні позиції: 1 - прокат для розрізання, 2 - нижній ніж, 3 - упор, 4 регульована опора з протигибом, 5 - верхній ніж, 6 - заготовка, 7 - енерговузол, 8 - колони, 9 - ударник, 10 - станина, 11 - рухомий шабот. Верхній 5 та нижній 2 ножі розташовані опозитно один одному, при цьому верхній ніж 5 встановлено на ударнику 9, який приводиться до руху енерговузлом 7. На станині машини 10 встановлений упор 3, який служить для затискання розрізуваного прокату 1 рухомим нижнім ножем 2. Нижній ніж розташовано на шаботі 11, який зв'язаний з енерговузлом за допомогою колон 8. Рухома опора 4, якою регулюється довжина відрізуваної заготовки 6, виконує також функцію протигибу. Запропонована машина може мати енерговузол, що приводиться до руху різноманітними способами (наприклад, пневматичний, пневмогідравлічний, електромагнітний, тощо). За наведеною на фігурі 5 реалізацією, машина використовує пневматичний рушій, що дозволяє використовувати як 4 джерело енергії стиснене повітря від заводської пневмомережі або автономного компресора. Машина реалізує вищеописаний спосіб наступним чином. Прокат для розрізання 1 встановлюють між опозитно розташованими нижнім ножем 2, який встановлений на рухомому шаботі 11 та упором 3, який встановлений на станині 10 таким чином, що своїм переднім кінцем прокат торкається опори з протигибом 4, при цьому між протигибом та переднім нижнім кінцем прокату є проміжок, деяка відстань Dt. Опора має можливість переміщуватись в горизонтальній площині в напрямку повздовжньої вісі прокату (для регулювання довжини заготовки). Енерговузол 7 зв'язаний з шаботом за допомогою колон 3. Нижній рухомий ніж 2 притискає прокат до упору 3, тим самим позбавляючи його можливості рухатись. Після активації енерговузла, ударник 9, на якому встановлено рухомий верхній ніж 5, починає опускатися з потрібною швидкістю та врізається в заготовку 6, створюючи швидкісне зусилля розрізання (фігура 2), при цьому вер хній та нижній ножі наносять концентратори майбутньої лінії сколу на верхній та нижній частинах прокату. Далі відбувається пружне згинання заготовки в напрямку протигибу опори 4, та просідання шаботу 11. Подальший рух вер хнього ножа спричинює відгинання заготовки до протигибу опори 4, при цьому протигиб є обмежувачем деформації гнуття (фігура 3). Як тільки відрізувана заготовка своїм переднім кінцем торкнеться протигибу, вона починає відгинатися в зворотньому напрямку, обертаючись в вертикальній площині навколо протигибу. Верхній ніж, рухаючись разом з просідаючим шаботом, розвертають заготовку в зворотньому напрямку, та цим самим відокремлюють заготовку від прокату по лінії сколу, а верхній ніж, продовжуючи свій рух, ви штовхує заготовку з зони розрізання (фігура 4). Після повернення рухомих складових машини у вихідну позицію, відбувається наступний цикл відрізки. Експериментальні дослідження показали, що відрізання заготовок за описаним способом без наявності саме швидкісного переміщення верхнього ножа, бажаного ефекту не приносило, з'являлась вм'ятина на передньому і задньому кінцях відрізуваної заготовки. Як тільки швидкість відрізуючого ножа зростала до 10м/с, ефект вм'ятини зникав, тим самим вирішувалась задача покращення якості заготовок. 5 85249 6 7 Комп’ютерна в ерстка А. Крулевський 85249 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
