Теплообмінний апарат для конденсації пари
Номер патенту: 93872
Опубліковано: 27.10.2014
Автори: Онищенко Олексій Андрійович, Михальчук Олексій Дмитрович
Формула / Реферат
Теплообмінний апарат для конденсації пари, який відрізняється тим, що в нижній частині кожуха апарата виконано виріз еліптичної форми, для зменшення застійної зони.
Текст

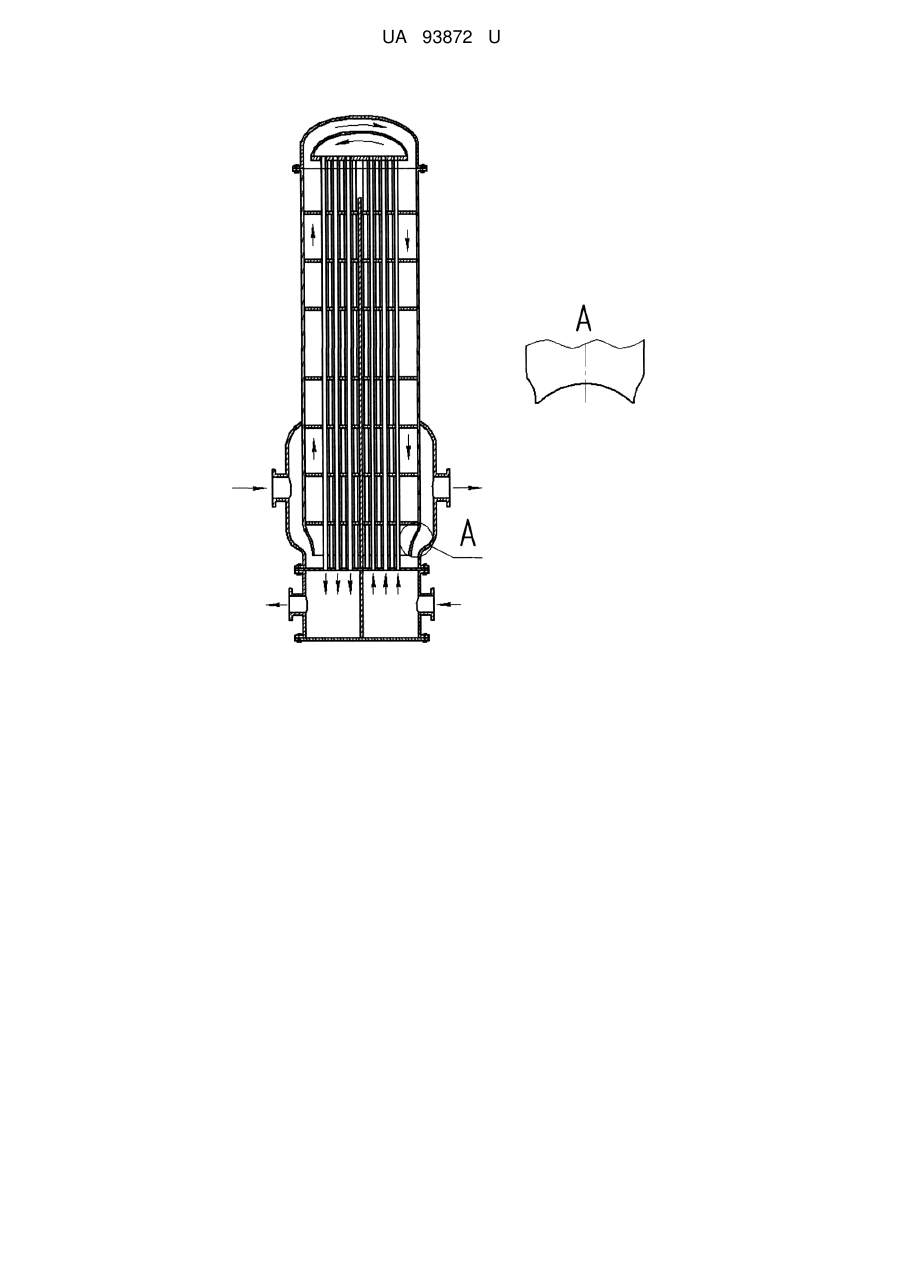

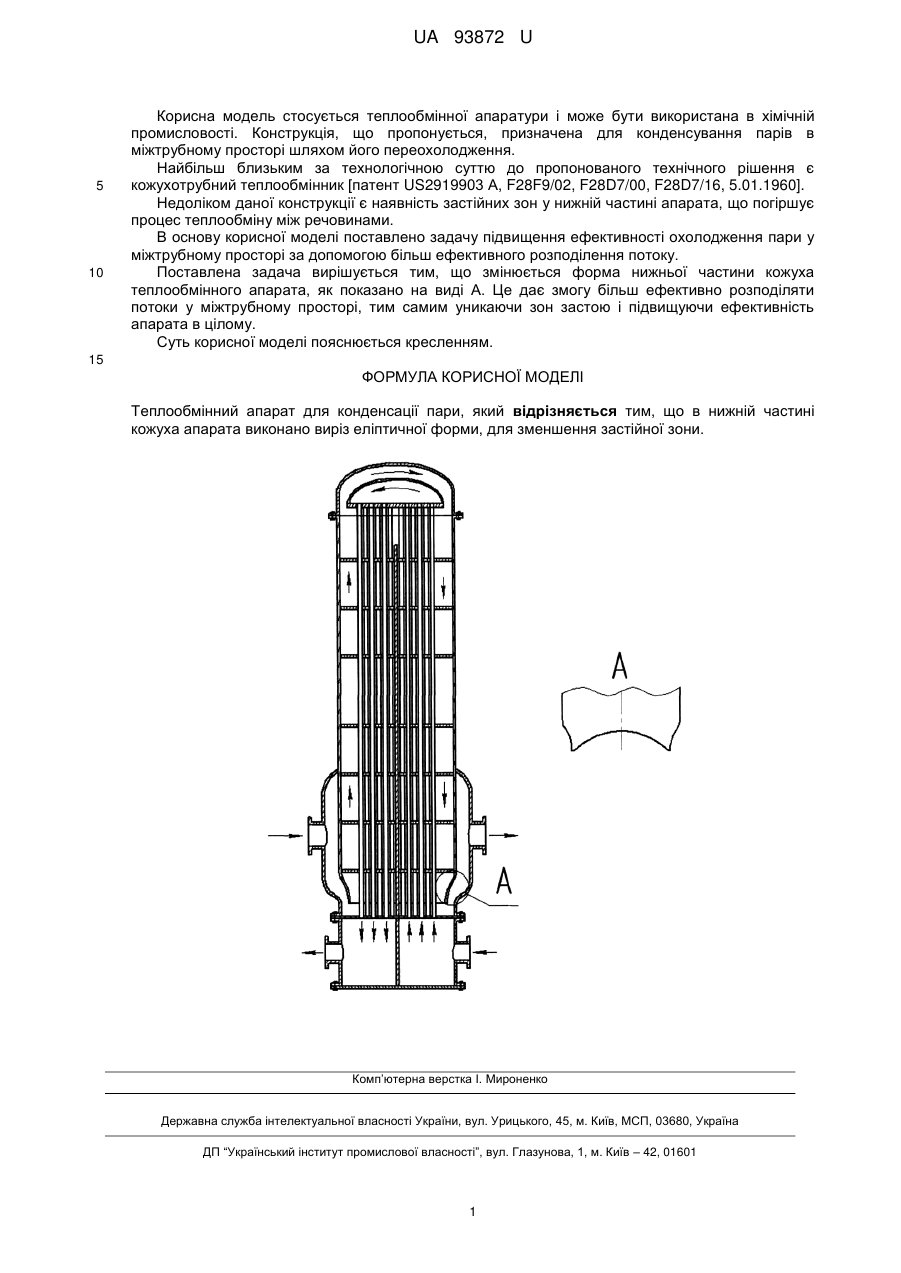

Реферат: Теплообмінний апарат для конденсації пари. В нижній частині кожуха апарата виконано виріз еліптичної форми, для зменшення застійної зони. UA 93872 U (54) ТЕПЛООБМІННИЙ АПАРАТ ДЛЯ КОНДЕНСАЦІЇ ПАРИ UA 93872 U UA 93872 U 5 10 Корисна модель стосується теплообмінної апаратури і може бути використана в хімічній промисловості. Конструкція, що пропонується, призначена для конденсування парів в міжтрубному просторі шляхом його переохолодження. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є кожухотрубний теплообмінник [патент US2919903 А, F28F9/02, F28D7/00, F28D7/16, 5.01.1960]. Недоліком даної конструкції є наявність застійних зон у нижній частині апарата, що погіршує процес теплообміну між речовинами. В основу корисної моделі поставлено задачу підвищення ефективності охолодження пари у міжтрубному просторі за допомогою більш ефективного розподілення потоку. Поставлена задача вирішується тим, що змінюється форма нижньої частини кожуха теплообмінного апарата, як показано на виді А. Це дає змогу більш ефективно розподіляти потоки у міжтрубному просторі, тим самим уникаючи зон застою і підвищуючи ефективність апарата в цілому. Суть корисної моделі пояснюється кресленням. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Теплообмінний апарат для конденсації пари, який відрізняється тим, що в нижній частині кожуха апарата виконано виріз еліптичної форми, для зменшення застійної зони. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Автори англійськоюMykhalchuk Oleksii Dmytrovych
Автори російськоюМихальчук Алексей Дмитриевич
МПК / Мітки
МПК: F28D 7/00
Мітки: теплообмінний, апарат, конденсації, пари
Код посилання
<a href="https://ua.patents.su/3-93872-teploobminnijj-aparat-dlya-kondensaci-pari.html" target="_blank" rel="follow" title="База патентів України">Теплообмінний апарат для конденсації пари</a>
