Відро з ручкою для автоматизованого збирання

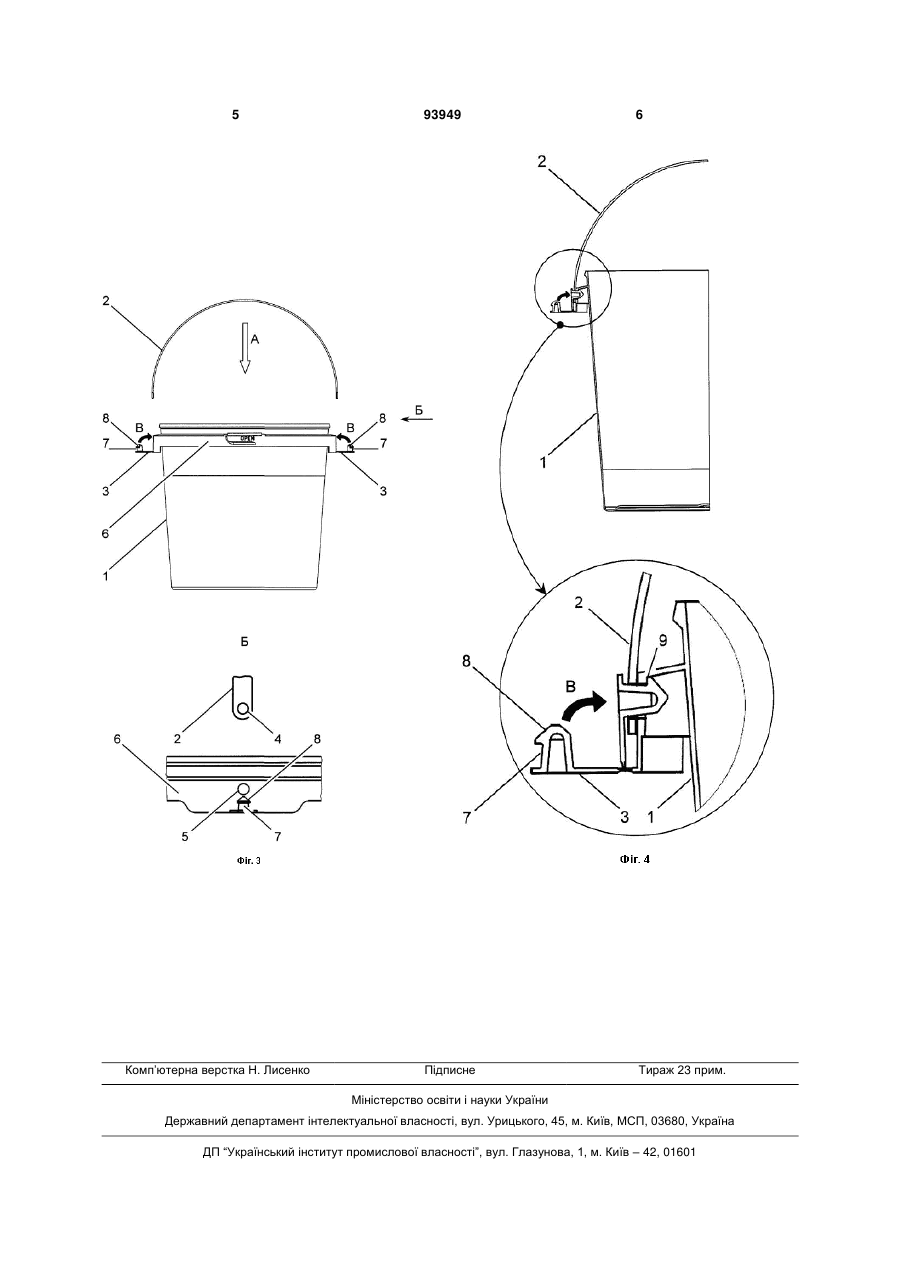

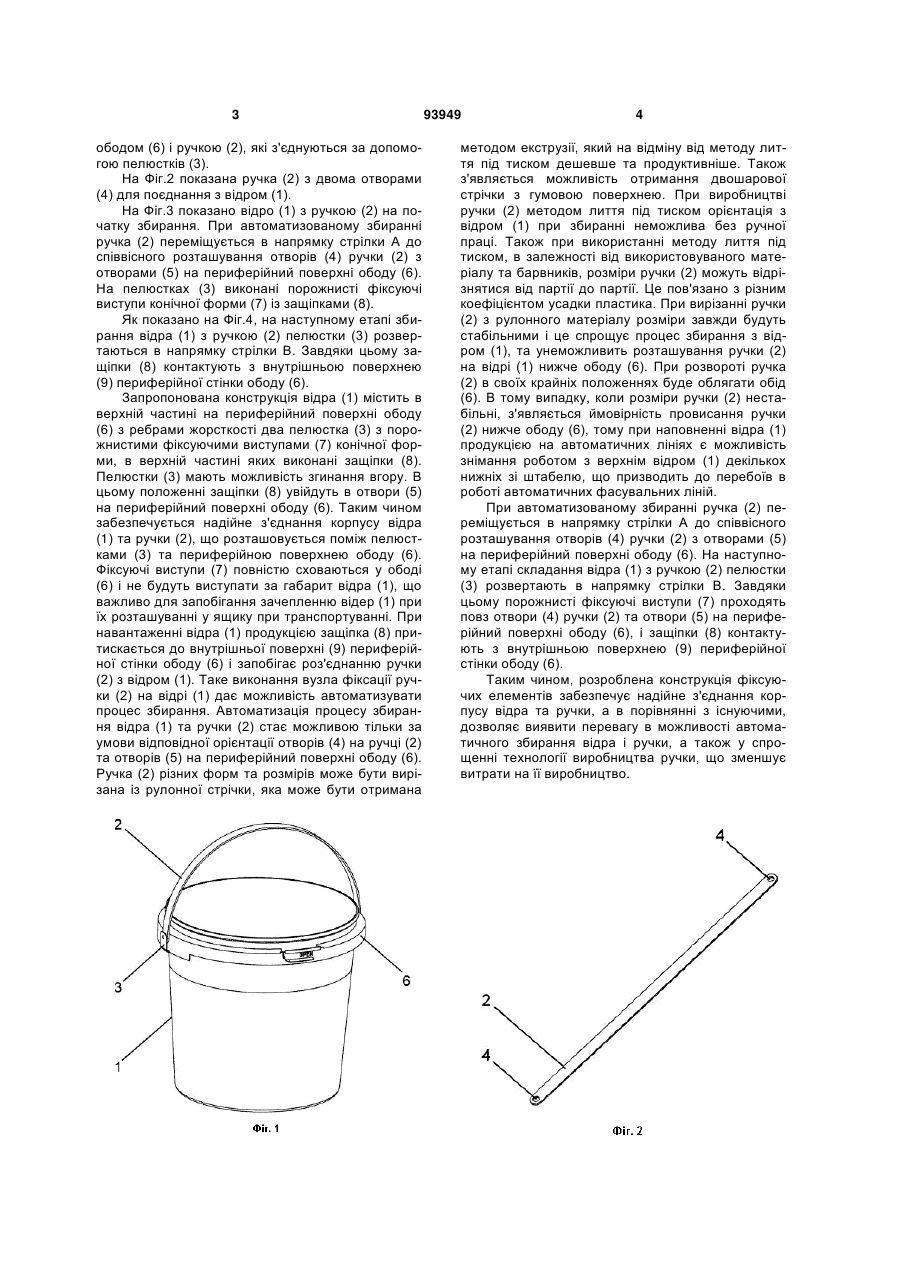

Відро (1) з ручкою (2) для автоматизованого збирання, що містить в верхній частині обід (6) з ребрами жорсткості, на периферійній поверхні якого, протилежно одна до одної, виконані дві бобишки (фіксатори) для кріплення ручки (2) на відрі (1), які виконані із полімерного матеріалу методом лиття під тиском, яке відрізняється тим, що на периферійній поверхні ободу (6) відра (1) протилежно один до одного виконані два пелюстки (3) з порожнистими фіксуючими виступами (7) конічної форми, в верхній частині яких розташовані защіпки (8) у вигляді половини конуса, які при згинанні пелюстків вгору проходять повз отвори (4) ручки (2) та отвори (5), що виконані на периферійний поверхні ободу (6) та фіксують ручку (2). (19) (21) a200909672 (22) 21.09.2009 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "СПЕЦТЕХОСНАСТКА" (56) UA 14312, 10.05.2007 UA 14244, 25.05.2007 RU 2098329, 10.12.1997 RU 45714, 27.05.2005 US 4507821, 02.04.1985 CN 2043221, 23.08.1989 US 5027973, 02.07.1991 US 5199571, 06.04.1993 SU 1799260, 28.02.1993 3 ободом (6) і ручкою (2), які з'єднуються за допомогою пелюстків (3). На Фіг.2 показана ручка (2) з двома отворами (4) для поєднання з відром (1). На Фіг.3 показано відро (1) з ручкою (2) на початку збирання. При автоматизованому збиранні ручка (2) переміщується в напрямку стрілки А до співвісного розташування отворів (4) ручки (2) з отворами (5) на периферійний поверхні ободу (6). На пелюстках (3) виконані порожнисті фіксуючі виступи конічної форми (7) із защіпками (8). Як показано на Фіг.4, на наступному етапі збирання відра (1) з ручкою (2) пелюстки (3) розвертаються в напрямку стрілки В. Завдяки цьому защіпки (8) контактують з внутрішньою поверхнею (9) периферійної стінки ободу (6). Запропонована конструкція відра (1) містить в верхній частині на периферійний поверхні ободу (6) з ребрами жорсткості два пелюстка (3) з порожнистими фіксуючими виступами (7) конічної форми, в верхній частині яких виконані защіпки (8). Пелюстки (3) мають можливість згинання вгору. В цьому положенні защіпки (8) увійдуть в отвори (5) на периферійний поверхні ободу (6). Таким чином забезпечується надійне з'єднання корпусу відра (1) та ручки (2), що розташовується поміж пелюстками (3) та периферійною поверхнею ободу (6). Фіксуючі виступи (7) повністю сховаються у ободі (6) і не будуть виступати за габарит відра (1), що важливо для запобігання зачепленню відер (1) при їх розташуванні у ящику при транспортуванні. При навантаженні відра (1) продукцією защіпка (8) притискається до внутрішньої поверхні (9) периферійної стінки ободу (6) і запобігає роз'єднанню ручки (2) з відром (1). Таке виконання вузла фіксації ручки (2) на відрі (1) дає можливість автоматизувати процес збирання. Автоматизація процесу збирання відра (1) та ручки (2) стає можливою тільки за умови відповідної орієнтації отворів (4) на ручці (2) та отворів (5) на периферійний поверхні ободу (6). Ручка (2) різних форм та розмірів може бути вирізана із рулонної стрічки, яка може бути отримана 93949 4 методом екструзії, який на відміну від методу лиття під тиском дешевше та продуктивніше. Також з'являється можливість отримання двошарової стрічки з гумовою поверхнею. При виробництві ручки (2) методом лиття під тиском орієнтація з відром (1) при збиранні неможлива без ручної праці. Також при використанні методу лиття під тиском, в залежності від використовуваного матеріалу та барвників, розміри ручки (2) можуть відрізнятися від партії до партії. Це пов'язано з різним коефіцієнтом усадки пластика. При вирізанні ручки (2) з рулонного матеріалу розміри завжди будуть стабільними і це спрощує процес збирання з відром (1), та унеможливить розташування ручки (2) на відрі (1) нижче ободу (6). При розвороті ручка (2) в своїх крайніх положеннях буде облягати обід (6). В тому випадку, коли розміри ручки (2) нестабільні, з'являється ймовірність провисання ручки (2) нижче ободу (6), тому при наповненні відра (1) продукцією на автоматичних лініях є можливість знімання роботом з верхнім відром (1) декількох нижніх зі штабелю, що призводить до перебоїв в роботі автоматичних фасувальних ліній. При автоматизованому збиранні ручка (2) переміщується в напрямку стрілки А до співвісного розташування отворів (4) ручки (2) з отворами (5) на периферійний поверхні ободу (6). На наступному етапі складання відра (1) з ручкою (2) пелюстки (3) розвертають в напрямку стрілки В. Завдяки цьому порожнисті фіксуючі виступи (7) проходять повз отвори (4) ручки (2) та отвори (5) на периферійний поверхні ободу (6), і защіпки (8) контактують з внутрішньою поверхнею (9) периферійної стінки ободу (6). Таким чином, розроблена конструкція фіксуючих елементів забезпечує надійне з'єднання корпусу відра та ручки,а в порівнянні з існуючими, дозволяє виявити перевагу в можливості автоматичного збирання відра і ручки, а також у спрощенні технології виробництва ручки, що зменшує витрати на її виробництво. 5 Комп’ютерна верстка Н. Лиcенко 93949 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
