Доїльне відро

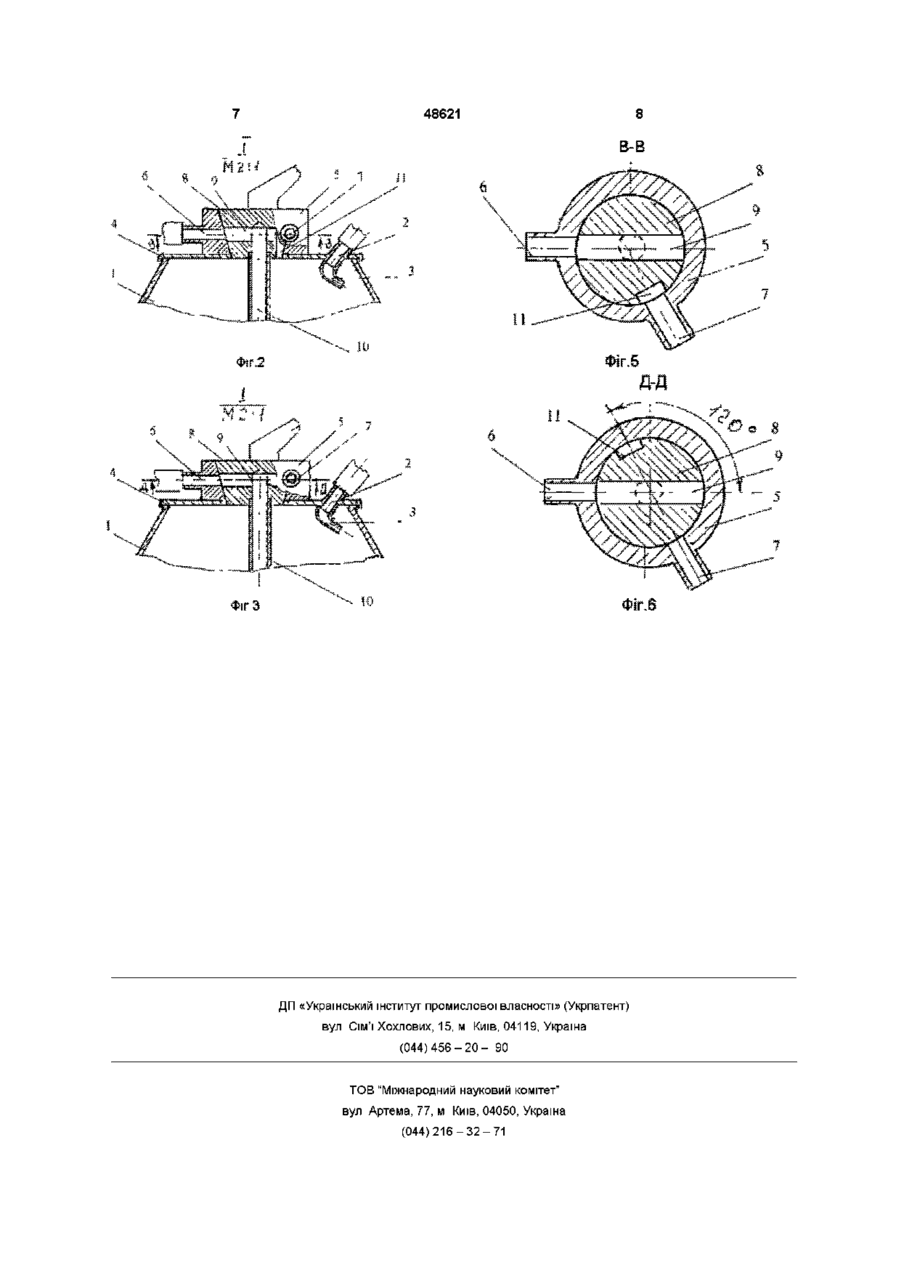

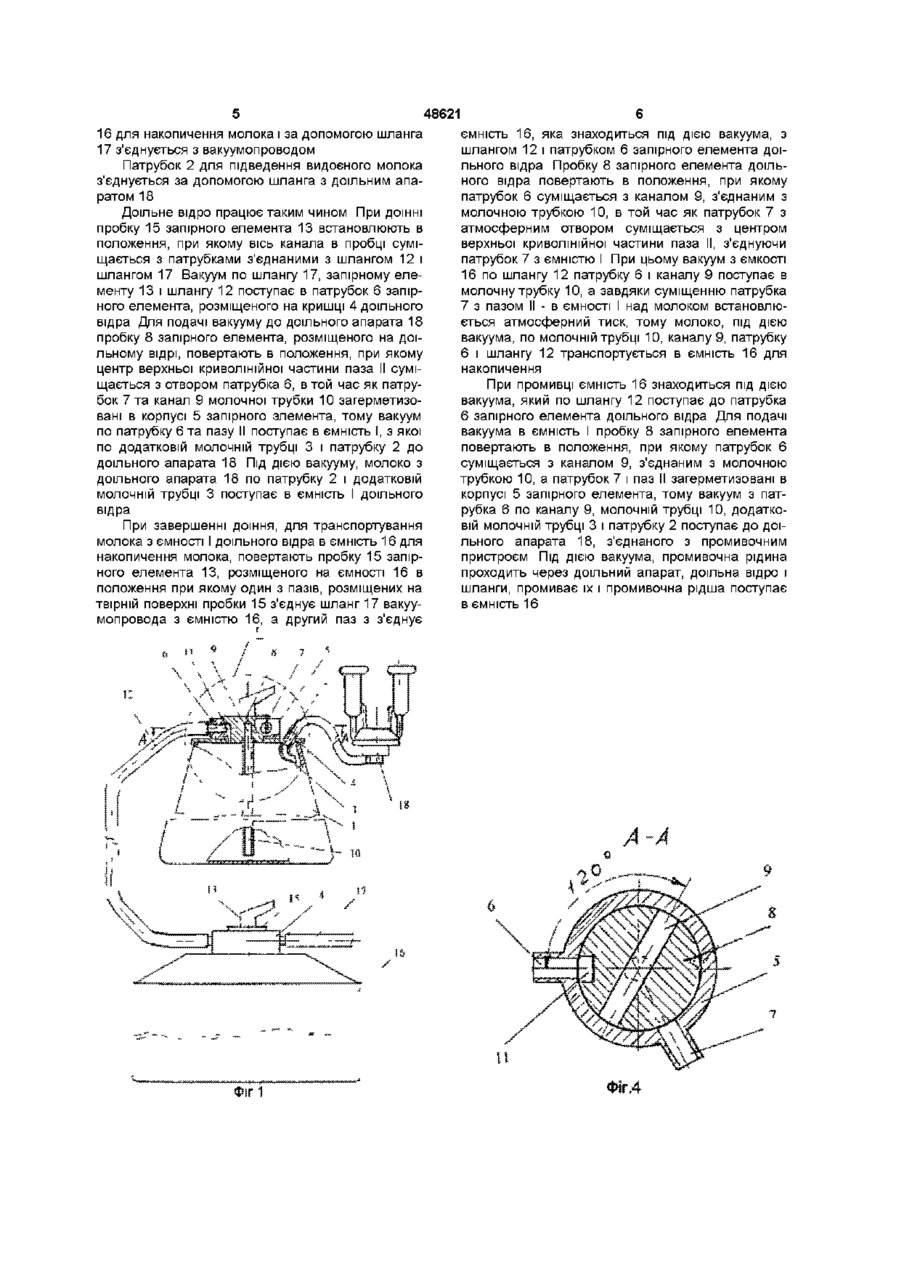

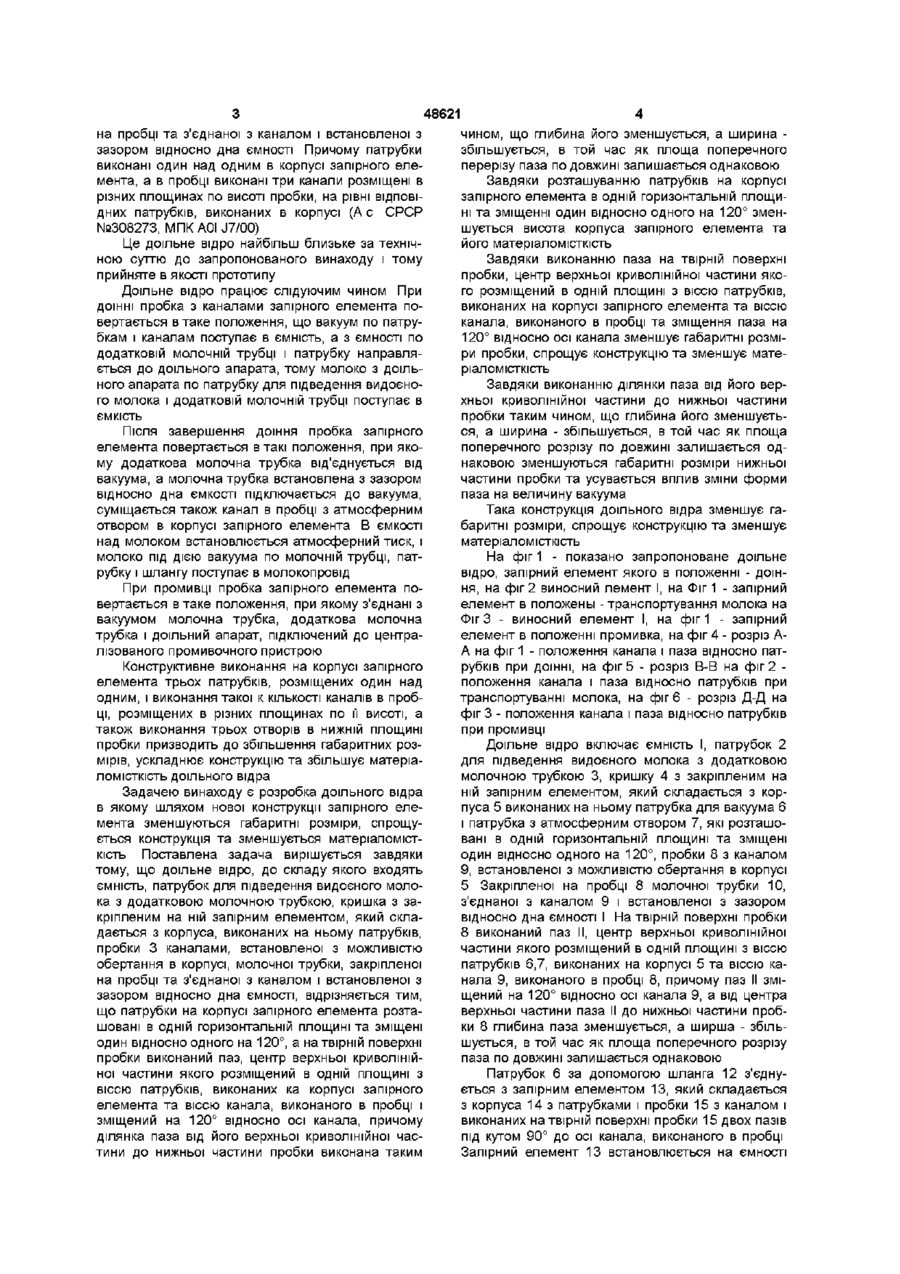

Доїльне відро, що містить ємність, патрубок для підведення видоєного молока з додатковою молочною трубкою, кришку з закріпленим на ній запірним елементом, який складається з корпуса, виконаних на ньому патрубків, пробки з каналами, встановленої з можливістю обертання в корпусі, молочної трубки, закріпленої на пробці та з'єднаної з каналом і встановленої з зазором від носно дна ємності, яке відрізняється тим, що патрубки на корпусі запірного елемента розташовані в одній горизонтальній площині та зміщені один відносно одного на 120°, а на твірній поверхні пробки виконаний паз, центр верхньої криволінійної частини якого розміщений в одній площині з віссю патрубків, виконаних на корпусі запірного елемента, та віссю канала, виконаного в пробці, і зміщений на 120° відносно осі канала, причому ділянка паза від його верхньої криволінійної частини до нижньої частини пробки виконана таким чином, що глибина паза зменшується, а ширина збільшується, в той час як площа поперечного перерізу паза по довжині залишається однаковою Винахід відноситься до сільськогосподарського машинобудування зокрема до пристроїв для машинного доїння і може використовуватися для накопичення і транспортування молока Відомий молокозбірник, що включає ємність з кришкою, патрубок для підведення видоєного молока, вакуумований шланг з радіальним отвором, встановленим з можливістю осьового переміщення і ущільнюючого елемента (А с СРСР №1660641, МПКА0І J7/00) Молокозбірник працює слідуючим чином При доїнні вакуумований шланг опускається в ємність, радіальний отвір виходить з втулки ущільнюючого елемента і в ємності молокозбірника утворюється вакуум, який через патрубок передається до доїльного апарата, що забезпечує доїння і транспортування молока в молокозбірник При завершенні доїння вакуумований шланг піднімається так, щоб радіальний отвір був загерметизований у втулці ущільнюючого елемента При цьому молоко з ємності по вакуумованому шлангу транспортується в молокопровід Недоліком відомого пристрою є те, що між вакуумованим шлангом і ущільнюючим елементом має місце підсмоктування повітря в ємність, а осьове переміщення вакуумованого шланга на забезпечує виконання санітарних вимог, які пред являються до доїльних апаратів Відомий також молокозбірник, що включає ємність, патрубок для підведення видоєного молока, вакуумований шланг з радіальним отвором і втулку в радіальним отвором (А с СРСР №727727, МПКА0І J7/00) Молокозбірник працює слідуючим чином При доїнні вакуумований шланг повертається так, щоб радіальний отвір в шланзі співпав з отвором у втулці, тоді в ємності утворюється вакуум, який через патрубок поступає з доїльний апарат, забезпечуючи доїння і транспортування молока в молокозбірник Для транспортування молока з молокозбірника вакуумований шланг повертається так, щоб радіальний отвір шлангу був загерметизованим у втулці При цьому молоко по шлангу поступає в молокопровід Недоліком цього молокозбірника є те, що між вакуумованим шлангом і втулкою має місце підсмоктування повітря в ємкість Відоме також доїльне відро, що включає ємність патрубок для підведення видоєного молока з додатковою молочною трубкою, кришку з закріпленим на ній запірним елементом, який складається з корпуса, виконаних на ньому патрубків, пробки, з каналам, встановленої з можливістю обертання в корпусі, молочної трубки, закріпленої (О 00 48621 на пробці та з'єднаної з каналом і встановленої з чином, що глибина його зменшується, а ширина зазором відносно дна ємності Причому патрубки збільшується, в той час як площа поперечного виконані один над одним в корпусі запірного елеперерізу паза по довжині залишається однаковою мента, а в пробці виконані три канали розміщені в Завдяки розташуванню патрубків на корпусі різних площинах по висоті пробки, на рівні ВІДПОВІзапірного елемента в одній горизонтальній площиДНИХ патрубків, виконаних в корпусі (А с СРСР ні та зміщенні один відносно одного на 120° змен№308273, МПКАОІ J7/00) шується висота корпуса запірного елемента та його матеріаломісткість Це доїльне відро найбільш близьке за технічною суттю до запропонованого винаходу і тому Завдяки виконанню паза на твірній поверхні прийняте в якості прототипу пробки, центр верхньої криволінійної частини якого розміщений в одній площині з віссю патрубків, Доїльне відро працює слідуючим чином При виконаних на корпусі запірного елемента та віссю доїнні пробка з каналами запірного елемента поканала, виконаного в пробці та зміщення паза на вертається в таке положення, що вакуум по патру120° відносно осі канала зменшує габаритні розмібкам і каналам поступає в ємність, а з ємності по ри пробки, спрощує конструкцію та зменшує матедодатковій молочній трубці і патрубку направляріаломісткість ється до доїльного апарата, тому молоко з доїльного апарата по патрубку для підведення видоєноЗавдяки виконанню ділянки паза від його верго молока і додатковій молочній трубці поступає в хньої криволінійної частини до нижньої частини ємкість пробки таким чином, що глибина його зменшується, а ширина - збільшується, в той час як площа Після завершення доїння пробка запірного поперечного розрізу по довжині залишається оделемента повертається в такі положення, при яконаковою зменшуються габаритні розміри нижньої му додаткова молочна трубка від'єднується від частини пробки та усувається вплив зміни форми вакуума, а молочна трубка встановлена з зазором паза на величину вакуума відносно дна ємкості підключається до вакуума, суміщається також канал в пробці з атмосферним Така конструкція доїльного відра зменшує гаотвором в корпусі запірного елемента В ємкості баритні розміри, спрощує конструкцію та зменшує над молоком встановлюється атмосферний тиск, і матеріаломісткість молоко під дією вакуума по молочній трубці, патНа фіг 1 - показано запропоноване доїльне рубку і шлангу поступає в молокопровід відро, запірний елемент якого в положенні - доїння, на фіг 2 виносний лемент І, на Фіг 1 - запірний При промивці пробка запірного елемента поелемент в положены -транспортування молока на вертається в таке положення, при якому з'єднані з Фіг 3 - виносний елемент І, на фіг 1 - запірний вакуумом молочна трубка, додаткова молочна елемент в положенні промивка, на фіг 4 - розріз Атрубка і доїльний апарат, підключений до центраА на фіг 1 - положення канала і паза відносно патлізованого промивочного пристрою рубків при доїнні, на фіг 5 - розріз В-В на фіг 2 Конструктивне виконання на корпусі запірного положення канала і паза відносно патрубків при елемента трьох патрубків, розміщених один над транспортуванні молока, на фіг 6 - розріз Д-Д на одним, і виконання такої к КІЛЬКОСТІ каналів в пробфіг 3 - положення канала і паза відносно патрубків ці, розміщених в різних площинах по її висоті, а при промивці також виконання трьох отворів в нижній площині пробки призводить до збільшення габаритних розДоїльне відро включає ємність І, патрубок 2 мірів, ускладнює конструкцію та збільшує матеріадля підведення видоєного молока з додатковою ломісткість доїльного відра молочною трубкою 3, кришку 4 з закріпленим на ній запірним елементом, який складається з корЗадачею винаходу є розробка доїльного відра пуса 5 виконаних на ньому патрубка для вакуума 6 в якому шляхом нової конструкції запірного елеі патрубка з атмосферним отвором 7, які розташомента зменшуються габаритні розміри, спрощувані в одній горизонтальній площині та зміщені ється конструкція та зменшується матеріаломістодин відносно одного на 120°, пробки 8 з каналом кість Поставлена задача вирішується завдяки 9, встановленої з можливістю обертання в корпусі тому, що доїльне відро, до складу якого входять 5 Закріпленої на пробці 8 молочної трубки 10, ємність, патрубок для підведення видоєного молоз'єднаної з каналом 9 і встановленої з зазором ка з додатковою молочною трубкою, кришка з завідносно дна ємності І На твірній поверхні пробки кріпленим на ній запірним елементом, який скла8 виконаний паз II, центр верхньої криволінійної дається з корпуса, виконаних на ньому патрубків, частини якого розміщений в одній площині з віссю пробки 3 каналами, встановленої з можливістю патрубків 6,7, виконаних на корпусі 5 та віссю каобертання в корпусі, молочної трубки, закріпленої нала 9, виконаного в пробці 8, причому паз II зміна пробці та з'єднаної з каналом і встановленої з щений на 120° відносно осі канала 9, а від центра зазором відносно дна ємності, відрізняється тим, верхньої частини паза II до нижньої частини пробщо патрубки на корпусі запірного елемента розтаки 8 глибина паза зменшується, а ширша - збільшовані в одній горизонтальній площині та зміщені шується, в той час як площа поперечного розрізу один відносно одного на 120°, а на твірній поверхні паза по довжині залишається однаковою пробки виконаний паз, центр верхньої криволінійної частини якого розміщений в одній площині з Патрубок 6 за допомогою шланга 12 з'єднувіссю патрубків, виконаних ка корпусі запірного ється з запірним елементом 13, який складається елемента та віссю канала, виконаного в пробці і зкорпуса 14 з патрубками і пробки 15 з каналом і зміщений на 120° відносно осі канала, причому виконаних на твірній поверхні пробки 15 двох пазів ділянка паза від його верхньої криволінійної часпід кутом 90° до осі канала, виконаного в пробці тини до нижньої частини пробки виконана таким Запірний елемент 13 встановлюється на ємності 48621 16 для накопичення молока і за допомогою шланга 17 з'єднується з вакуумопроводом Патрубок 2 для підведення видоєного молока з'єднується за допомогою шланга з доїльним апаратом 18 Доїльне відро працює таким чином При доїнні пробку 15 запірного елемента 13 встановлюють в положення, при якому вісь канала в пробці суміщається з патрубками з'єднаними з шлангом 12 і шлангом 17 Вакуум по шлангу 17, запірному елементу 13 і шлангу 12 поступає в патрубок 6 запірного елемента, розміщеного на кришці 4 доїльного відра Для подачі вакууму до доїльного апарата 18 пробку 8 запірного елемента, розміщеного на доїльному відрі, повертають в положення, при якому центр верхньої криволінійної частини паза II суміщається з отвором патрубка 6, в той час як патрубок 7 та канал 9 молочної трубки 10 загерметизовані в корпусі 5 запірного элемента, тому вакуум по патрубку 6 та пазу II поступає в ємність І, з якої по додатковій молочній трубці 3 і патрубку 2 до доїльного апарата 18 Під дією вакууму, молоко з доїльного апарата 18 по патрубку 2 і додатковій молочній трубці 3 поступає в ємність І доїльного відра При завершенні доїння, для транспортування молока з ємності І доїльного відра в ємність 16 для накопичення молока, повертають пробку 15 запірного елемента 13, розміщеного на ємності 16 в положення при якому один з пазів, розміщених на твірній поверхні пробки 15 з'єднує шланг 17 вакуумопровода з ємністю 16, а другий паз з з'єднує ємність 16, яка знаходиться під дією вакуума, з шлангом 12 і патрубком 6 запірного елемента доїльного відра Пробку 8 запірного елемента доїльного відра повертають в положення, при якому патрубок 6 суміщається з каналом 9, з'єднаним з молочною трубкою 10, в той час як патрубок 7 з атмосферним отвором суміщається з центром верхньої криволінійної частини паза II, з'єднуючи патрубок 7 з ємністю І При цьому вакуум з ємкості 16 по шлангу 12 патрубку 6 і каналу 9 поступає в молочну трубку 10, а завдяки суміщенню патрубка 7 з пазом II - в ємності І над молоком встановлюється атмосферний тиск, тому молоко, під дією вакуума, по молочній трубці 10, каналу 9, патрубку 6 і шлангу 12 транспортується в ємність 16 для накопичення При промивці ємність 16 знаходиться під дією вакуума, який по шлангу 12 поступає до патрубка 6 запірного елемента доїльного відра Для подачі вакуума в ємність І пробку 8 запірного елемента повертають в положення, при якому патрубок 6 суміщається з каналом 9, з'єднаним з молочною трубкою 10, а патрубок 7 і паз II загерметизовані в корпусі 5 запірного елемента, тому вакуум з патрубка 6 по каналу 9, молочній трубці 10, додатковій молочній трубці 3 і патрубку 2 поступає до доїльного апарата 18, з'єднаного з промивочним пристроєм Під ДІЄЮ вакуума, промивочна рідина проходить через доїльний апарат, доїльна відро і шланги, промиває їх і промивочна рідша поступає в ємність 16 48621 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
