Піддон для горизонтального переміщення вантажу
Формула / Реферат
Піддон для горизонтального переміщення вантажів, що містить несучу основу, обрамлену по контуру жорстко закріпленими повздовжніми та поперечними балками у вигляді рами із закріпленими на ній опорними стійками, який відрізняється тим, що опорні стійки оснащені вагами, а повздовжні балки мають шкали та виступаючі уздовж балок горизонтальні полиці, на яких з можливістю поступального переміщення встановлені такелажні скоби, які жорстко з’єднані з зігнутими по радіусу жолобами для кріплення універсального стропа та мають затискний пристрій для фіксації свого положення по шкалі відносно кута рами несучої основи.
Текст

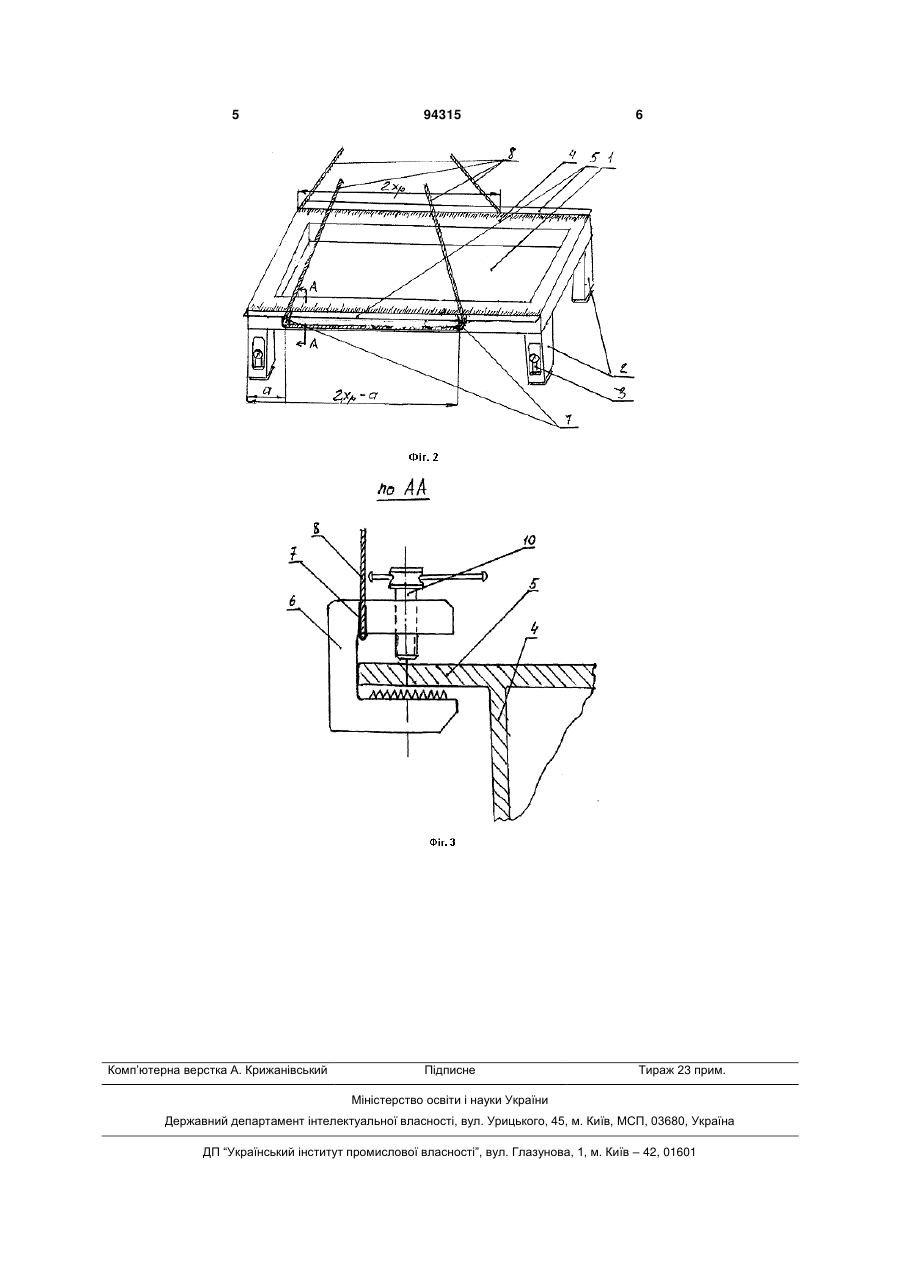

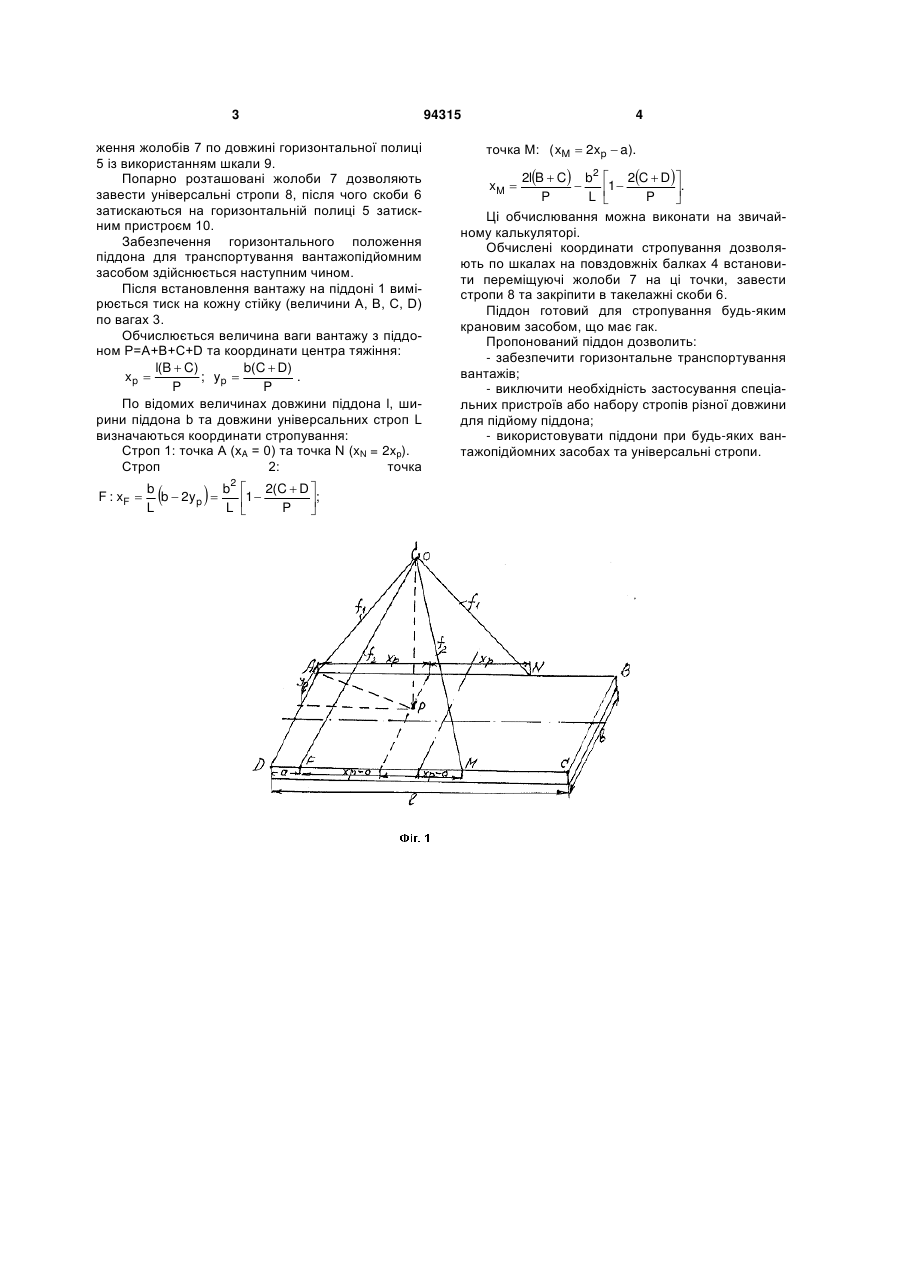

Піддон для горизонтального переміщення вантажів, що містить несучу основу, обрамлену по 3 ження жолобів 7 по довжині горизонтальної полиці 5 із використанням шкали 9. Попарно розташовані жолоби 7 дозволяють завести універсальні стропи 8, після чого скоби 6 затискаються на горизонтальній полиці 5 затискним пристроєм 10. Забезпечення горизонтального положення піддона для транспортування вантажопідйомним засобом здійснюється наступним чином. Після встановлення вантажу на піддоні 1 вимірюється тиск на кожну стійку (величини А, В, С, D) по вагах 3. Обчислюється величина ваги вантажу з піддоном P=A+B+C+D та координати центра тяжіння: l(B C) b(C D) . xp ; yp P P По відомих величинах довжини піддона l, ширини піддона b та довжини універсальних строп L визначаються координати стропування: Строп 1: точка А (хA = 0) та точка N (xN = 2xp). Строп 2: точка F : xF b b2 2(C D b 2 yp 1 ; L L P 94315 4 точка М: ( xM 2xp a). 2lB C b2 2C D 1 . P L P Ці обчислювання можна виконати на звичайному калькуляторі. Обчислені координати стропування дозволяють по шкалах на повздовжніх балках 4 встановити переміщуючі жолоби 7 на ці точки, завести стропи 8 та закріпити в такелажні скоби 6. Піддон готовий для стропування будь-яким крановим засобом, що має гак. Пропонований піддон дозволить: - забезпечити горизонтальне транспортування вантажів; - виключити необхідність застосування спеціальних пристроїв або набору стропів різної довжини для підйому піддона; - використовувати піддони при будь-яких вантажопідйомних засобах та універсальні стропи. xM 5 Комп’ютерна верстка А. Крижанівський 94315 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPallet for horizontal transporting goods
Автори англійськоюBahno Anatolii Mykolaiovych
Назва патенту російськоюПоддон для горизонтального перемещения груза
Автори російськоюБагно Анатолий Николаевич
МПК / Мітки
МПК: B65D 19/38, B65D 85/30
Мітки: горизонтального, піддон, переміщення, вантажу
