Агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин

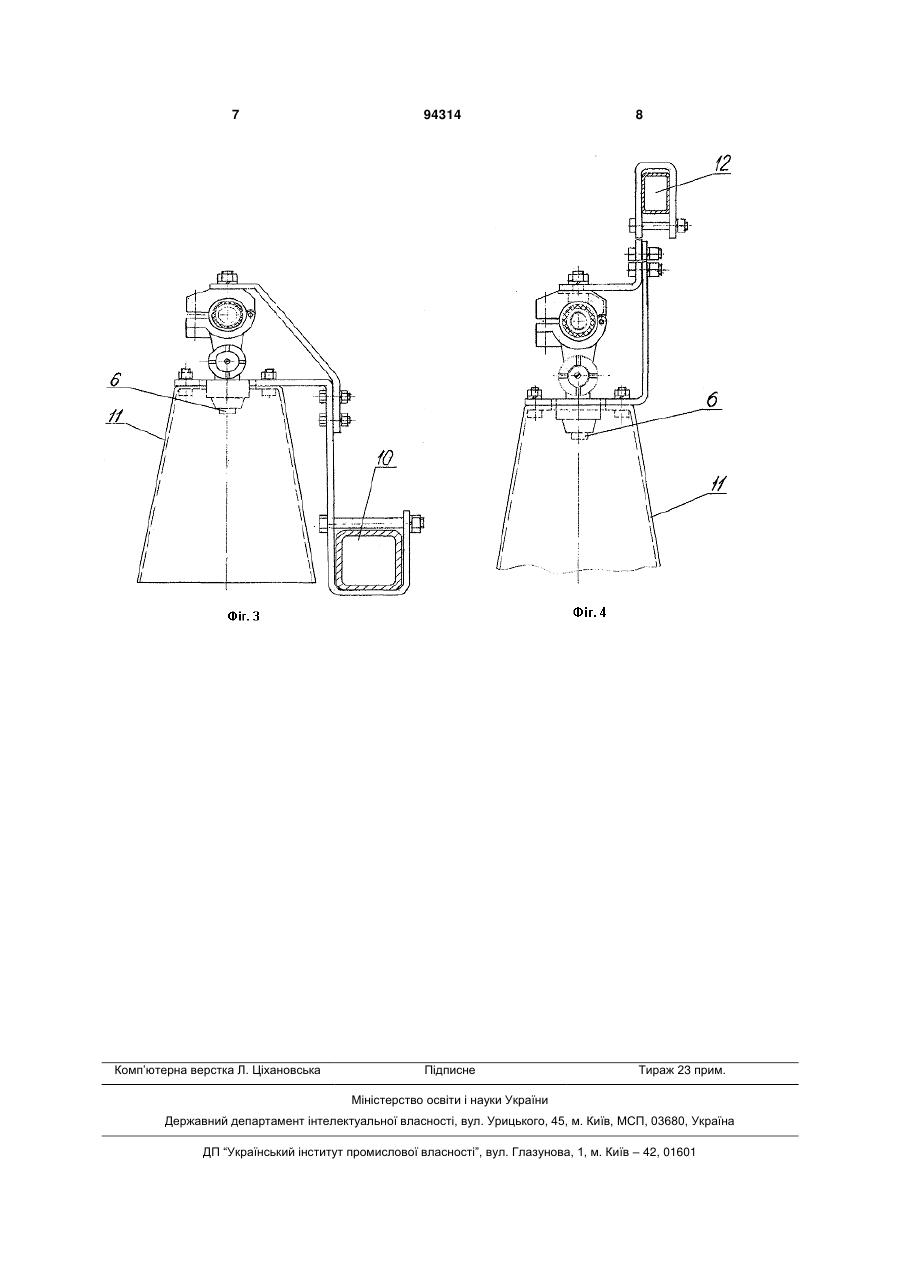

1. Агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин, який містить транспортний засіб, ємність для рідини, пристрій для внесення діючої рідини в ґрунт, систему нагнітання та дозування, трубопроводи, що C2 1 3 підвищеного опору руху, трамбування ґрунту від дії коліс ємкості та неможливість роботи по посадженому полю. Відомий агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин [патент Канади №2061550, опубл. 20.08.1993, кл. МПК А01С23/02, А01В 49/06], який містить транспортний засіб, ємкість для рідини, пристрій для внесення діючої рідини в ґрунт, систему нагнітання та дозування, трубопроводи, що підводять рідину, розпилювачі. Недоліком відомого агрегату є підвищений опір руху через велику ширину культиваторної лапи, трамбування ґрунту від дії коліс ємкості та неможливість роботи по посадженому полю. Відомий агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин [патент США №4069029, опубл.17.01.1978, кл. МПК F17C 7/02], який містить транспортний засіб, ємкість для рідини, пристрій для внесення діючої рідини в ґрунт, систему нагнітання та дозування, трубопроводи, що підводять рідину, розпилювачі. Недоліком відомого агрегату є велика глибина закладення діючого розчину що призводить до підвищеного опору руху трамбування ґрунту від дії коліс ємкості та неможливість роботи по посадженому полю. Найбільш близьким за технічною суттю до того, що заявляється, є агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин [патент України на винахід №46648, опубл. 15.09.2004, кл. МПК А01С3/00, А01С23/02], який містить транспортний засіб, ємкість для рідини, пристрій для внесення діючої рідини в ґрунт, систему нагнітання та дозування, трубопроводи, що підводять рідину, розпилювачі. Недоліком відомого агрегату є великий опір руху, через багатоступінчасту обробку ґрунту залежність якості обробки від наповненості ємкості через використання її ваги для входження агрегату в ґрунт та неможливість роботи по посадженому полю. В основу винаходу поставлено задачу створити агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин, який забезпечує заробку гербіцидів в ґрунт на оптимальну глибину та виключає трамбування ґрунту після його обробки. Поставлена задача вирішується тим, що в агрегаті для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин, який містить транспортний засіб, ємкість для рідини, пристрій для внесення діючої рідини в ґрунт, систему нагнітання та дозування, трубопроводи, що підводять рідину, розпилювачі, згідно з винаходом, причіпна ємкість для рідини встановлена на окремому шасі та послідовно, за напрямком руху транспортного засобу з'єднана з пристроєм для внесення діючої рідини та заробки ґрунту, виконаним у вигляді борони з пружинними зубами та розпилювачами, розпилювачі встановлено на рамі перед робочими секціями борони. Завдяки тому, що причіпна ємкість для рідини встановлена на окремому шасі та послідовно, за напрямком руху транспортного засобу, з'єднана з 94314 4 пристроєм для внесення діючої рідини та заробки ґрунту виключається залежність глибини обробки від наповненості ємкості та остаточне трамбування ґрунту колесами ємкості після його обробки. Виконання агрегату для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин у вигляді борони з пружинними зубами та розпилювачами забезпечує значне зменшення опору руху при задовільній якості заробки та дає змогу працювати не лише по посадженому полю, а навіть і по ранніх сходах, одночасно закладаючи діючу рідину та знищуючи бур'яни у фазі білої нитки. Завдяки тому що розпилювачі встановлено на рамі перед робочими секціями борони забезпечується миттєве загортання діючої рідини та запобігання її втрати через випаровування або здування вітром. Розпилювачі споряджені обмежувальними щитами, які забезпечують захист діючої рідини від розвіювання сильним струменем повітря. Розпилювачі може бути встановлено на знімній виносній рамі, прикріпленій до рами пристрою для заробки діючої рідини, що забезпечує зручність, легкість та високу швидкість їх монтажу на раму агрегату. Розпилювачі може бути виконано знімними, що забезпечує можливість регулювання їх кількості та розміщення, та, відповідно, об'єму внесення діючої рідини в ґрунт. Можливе виконання трубопроводів, що підводять рідину гнучкими, що забезпечує зручність та легкість монтажу розпилювачів. В цілому в результаті використання агрегату описаної конструкції вдається досягти зниження витрат палива та часу на обробку ґрунту гербіцидами, підвищення якості внесення рідких добрив в ґрунт та ефективності дії гербіцидів за рахунок їх миттєвої заробки у поверхневому шарі ґрунту. Описана конструкція також забезпечує можливість використання агрегату для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин як звичайного пристрою для обробки ґрунту (борони). Винахід ілюструється кресленнями, де на фіг.1 зображено агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин (загальний вигляд), на фіг.2 - агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин (вигляд збоку), на фіг.3 - кріплення розпилювачів на рамі пристрою для внесення діючої рідини та заробки ґрунту, на фіг.4 - кріплення розпилювачів на знімній виносній рамі. Агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин містить послідовно з'єднані транспортний засіб (трактор) 1, причіпну ємкість 2 для діючої рідини, наприклад гербіцидів, та пристрій для внесення діючої рідини в ґрунт 3. На агрегаті встановлюється система подачі та розпилення діючої рідини, що складається з системи нагнітання та дозування 4, трубопроводів, що підводять рідину 5, розпилювачів 6. Причіпна ємкість 2 встановлюється на окремому шасі 7 та послідовно, за напрямком руху транспортного засобу, з'єднується з пристроєм 5 для внесення діючої рідини 3, виконаним у вигляді борони 8 з пружинними зубами 9 та розпилювачами 6. Розпилювачі 6 змонтовано на рамі з опорними колесами 10 перед робочими секціями борони 9. Розпилювачі 6 (фіг.3) можуть бути виконані знімними та/або споряджено обмежувальними щитами 11. Розпилювачі можуть бути встановлені на знімній виносній рамі 12, прикріпленій до рами 10 пристрою для внесення діючої рідини в ґрунт 3. Агрегат для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин працює наступним чином. Система нагнітання та дозування 4 (насос або компресор) створює надлишковий тиск в результаті якого діюча рідина з причіпної ємкості 2, за допомогою гнучких трубопроводів 5, подається до розпилювачів 6. При русі агрегату розпилювачі 6 наносять на поверхню ґрунту діючу рідину, наприклад засоби 94314 6 захисту рослин (гербіциди) або рідкі мінеральні добрива. Діюча рідина відразу ж заробляється в ґрунт і перемішується з ним пружинними зубами 9 борони 8. Таким чином за один прохід транспортного засобу відбувається рівномірне, повне і якісне внесення в поверхневий шар ґрунту діючого розчину засобів захисту рослин, наприклад гербіцидів, рідких мінеральних добрив та їх заробка. Як наслідок відпадає необхідність в додатковому проході для заробки діючої речовини, знижуються витрати палива та часу на обробку ґрунту, витрати діючої речовини. Також описана конструкція агрегату, забезпечує його універсальність, оскільки можливе використання агрегату як для внесення в ґрунт рідких мінеральних добрив та засобів захисту рослин, так і в якості звичайної борони. 7 Комп’ютерна верстка Л. Ціхановська 94314 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
