Вихровий турбулентний промивач з іонізатором

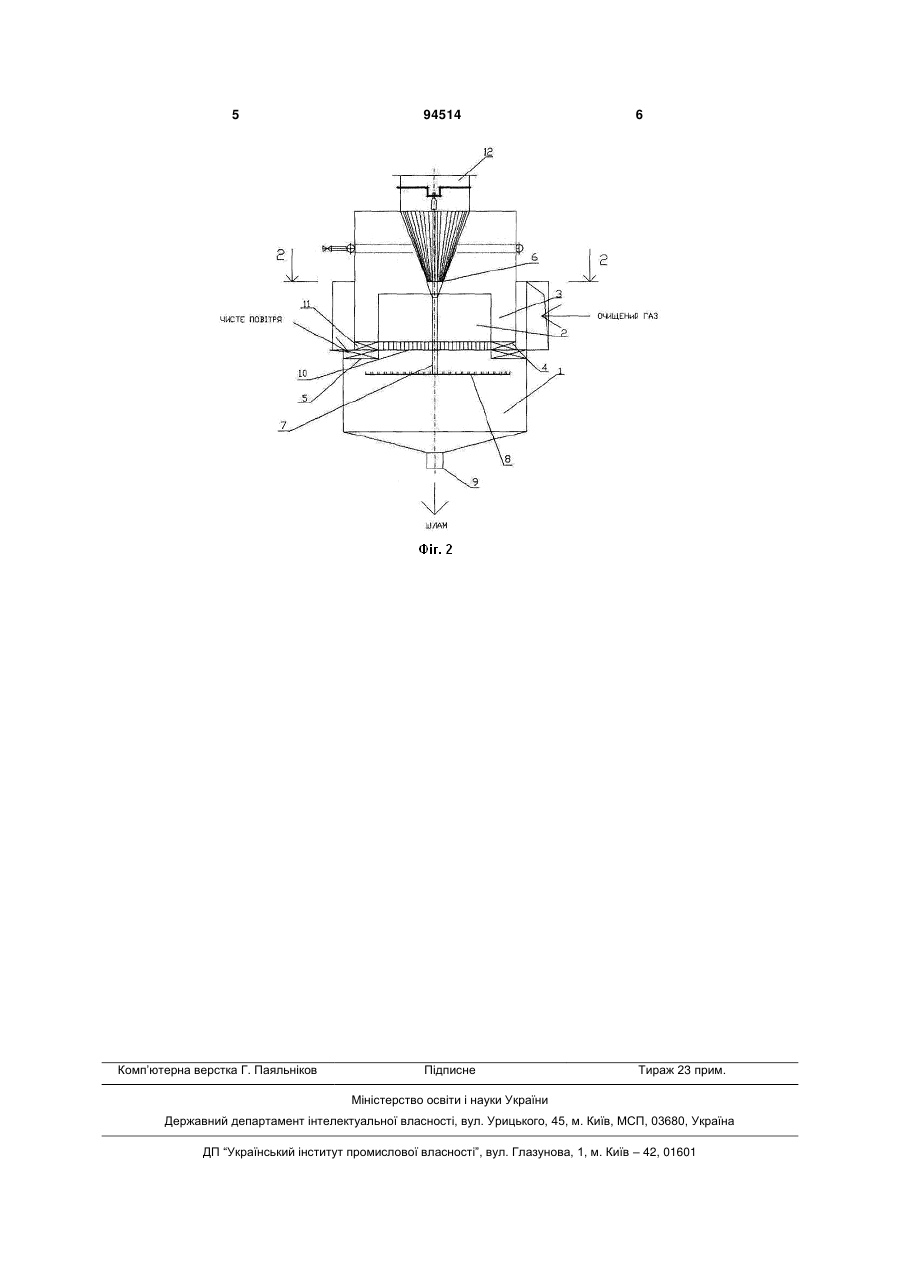

Вихровий турбулентний промивач з іонізатором, що містить бункер, робочу камеру, сепараційну камеру, диск зі штоком, завихрювач, краплевіддільник, патрубки для підведення очищуваного і видалення очищеного газу, патрубки для видалення шламу, який відрізняється тим, що під кришкою бункера вище диска нерухомо закріплений іонізатор, що обдувається потоком повітря, внутрішній діаметр якого не більше діаметра робочої камери, а зовнішній діаметр дорівнює діаметру бункера, при цьому диск виконаний металевим перфорованим, і до диска підведений знакозмінний заряд. (19) (21) a200911290 (22) 06.11.2009 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) БОЙКО МИКОЛАЙ ІВАНОВИЧ, КИРИЧЕНКО ЛЮБОВ ВАЛЕРІЇВНА, ОВЧАРЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, ПАЛАМАРЧУК ОКСАНА ЮРІЇВНА, ШУШЛЯКОВ ДМИТРО ОЛЕКСАНДРОВИЧ, ШУШЛЯКОВ ОЛЕКСАНДР ВАСИЛІЙОВИЧ (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) UA 3030 U; 15.10.2004 UA 3256 U; 15.11.2004 US 4846856 A; 11.07.1989 CA 1100888 A1; 12.05.1981 JP 05044959 A; 23.02.1993 3 94514 4 му каналу відбувається сепарація завислих доміенергію іонів важких металів, які містяться в крапшок і частково їх укрупнення за рахунок коагуляції. лях. Іони важких металів вступають в реакцію і З розподільної камери 10 газ рівномірно розподівипадають в осад на перфорований диск 8, до ляється по каналах завихрювача 4. Звідти в робоякого підведено знакозмінний електричний заряд. чу камеру 2 надходить закручений потік. Бункер 1 Іони важких металів, які містяться в шарі рідини заповнюється рідиною. Перфорований диск 8 за над перфорованим диском 8, будуть активно встудопомогою штока занурюється у рідину. При оберпати в хімічні реакції і утворювати завислі частинтанні газу над нерухомою поверхнею рідини, верхки. Завислі частинки важких металів будуть осіданій шар рідини за рахунок в'язких сил теж обертати на поверхню диска 8. Щоб цей осад не ється, а нижній приграничний шар над диском утворював щільний шар на поверхні диска 8, знанерухомий, тому виникають доцентрові сили. Докозмінний електричний заряд забезпечує розпуцентровими силами верхній шар рідини стягується шування шару осаду. до центру перфорованого диска 8, і несеться поЗа рахунок обертання рідини над перфороватоком газу в робочу камеру 2. Під дією відцентроним диском 8, осади важких металів будуть змивавих сил, рідина в робочій камері буде диспергуватися рідиною і випадати в бункер 1 через перфотися на краплі, при цьому розмір крапель залежить ровані отвори. Подача чистого повітря на іонізатор від окружної швидкості потоку. При окружній швидвиключає потрапляння крапель рідини на поверхкості потоку, рівній 50 м/с, розмір часток буде доню іонізатора і підвищує експлуатаційну надійність сягати 40-60 мкм. Краплі рідини під дією відцентйого роботи. За рахунок того, що диск 8 перфорорових сил будуть дрейфувати від центру до ваний, забезпечується рівномірне надходження завихрювача, однак торкнутися лопаток завихрюводи на верхню поверхню диска 8, та видалення вача вони не зможуть, тому що будуть відтискатиосаду з його поверхні в бункер 1 потоком рідини, ся випливаючим потоком очищуваного газу. У рещо обертається. зультаті в робочій камері утворюється обертовий Обертання рідини над нерухомою основою циліндричний краплинно-зернистий шар рідини. У бункера сприяє концентрації домішок у центральцьому шарі краплі можуть зливатися, і тут же розній частині, тому видалення шламу з бункера здійриватися, оновлюючи поверхню контакту. Таким снюється повністю без налипання уловлених дочином, закручений потік очищуваного газу, що вимішок на дно або стінки бункера. пливає з міжлопаткових каналів, обертає краплинДля компенсації втрати рідини за рахунок вино-зернистий шар рідини, одночасно фільтруюпаровування, рідина подається в сепараційну качись через нього, що забезпечує високу меру тангенціально до стінок, що забезпечує змиефективність очищення газу та інтенсивний тепвання шламу зі стінок сепараційної камери. ломасообмін між газом, що очищується, і крапляСписок використаних джерел: ми рідини. 1. Справочник по пыле- и золоулавливанию / При накопиченні в робочій камері рідини більПод общей ред. А.А Русанова. - 2-е изд. перераб. ше критичної маси частина її, разом з газом, віяи доп. - М.: Энергоатомиздат, 1983. - С. 312. ловим потоком скидається в бункер. Газ і краплі 2. UA 3030 U; 15.10.2004. рідини будуть перетинати потік іонів, який передає 5 Комп’ютерна верстка Г. Паяльніков 94514 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
