Вихровий пилоуловлювач

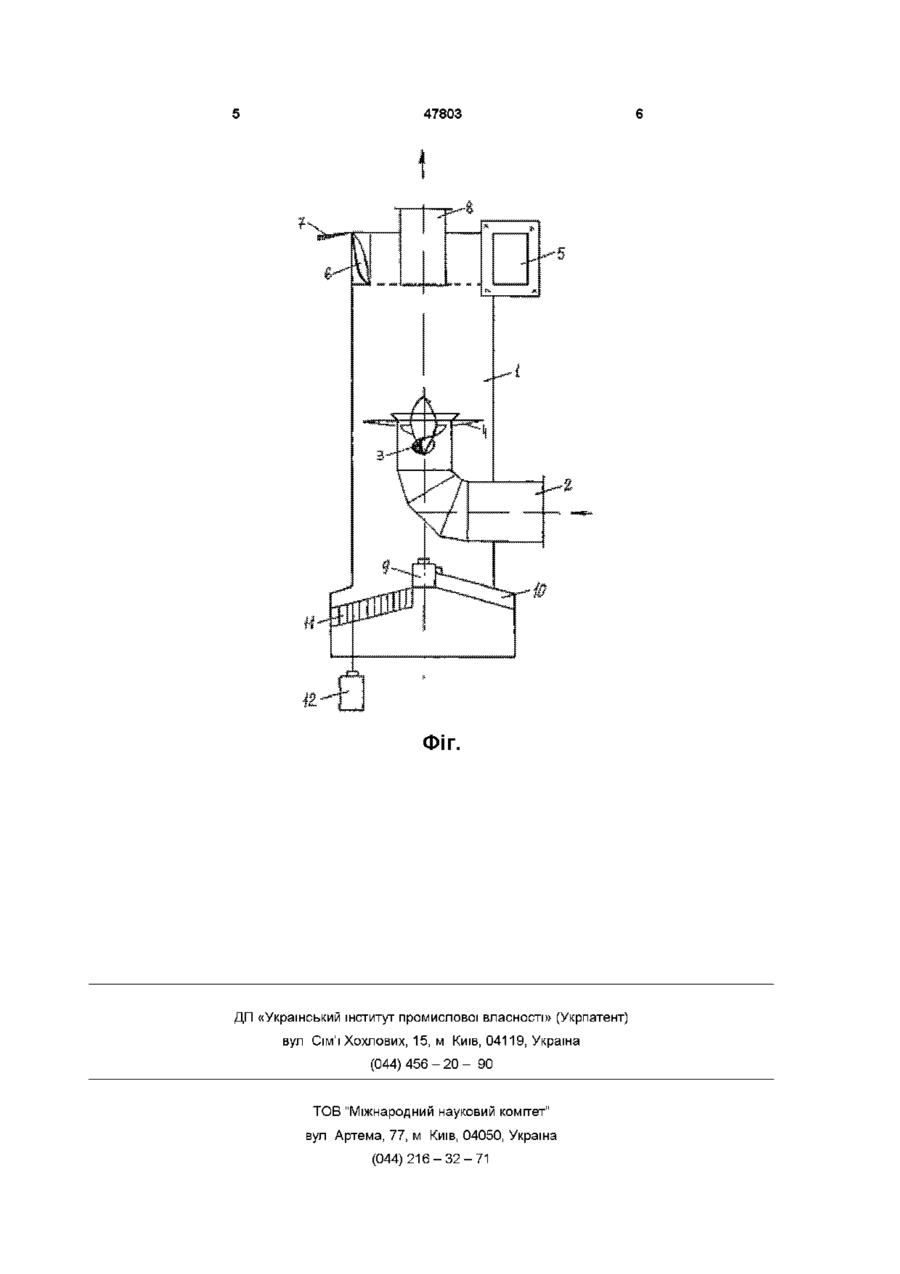

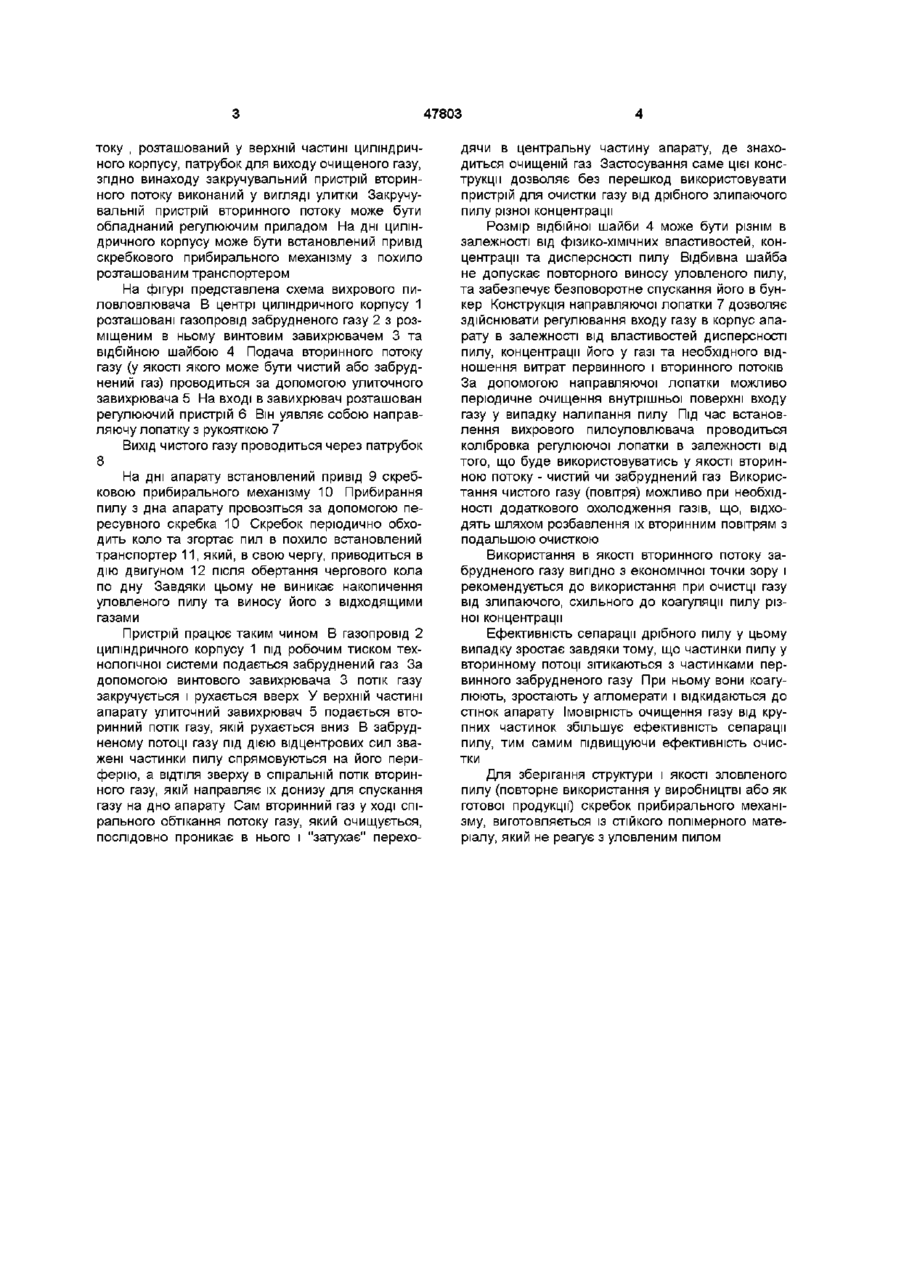

1 Вихровий пилоуловлювач, що включає циліндричний корпус, газопровід забрудненого потоку газу з гвинтовим завихрювачем, обтічником та відбійною шайбою, закручувальний пристрій вторинного потоку, розташований у верхній частині циліндричного корпусу, патрубок для виходу очищеного газу, який відрізняється тим, що закручувальний пристрій вторинного потоку виконаний у вигляді завитка 2 Пристрій за п 1, який відрізняється тим, що закручувальний пристрій вторинного потоку обладнаний регулюючим приладом 3 Пристрій за пп 1, 2, який відрізняється тим, що на дні циліндричного корпусу встановлений привід скребкового прибирального механізму з похило розташованим транспортером Винахід відноситься до засобів очистки газу від пилу і може бути використаний для уловлення великого діапазону пилу (від велико- до тонко дисперсного) в харчовій, ХІМІЧНІЙ та будівельній промисловості, а також в інших галузях, де необхідно очищення газу зі збереженням якості уловленого пилу для подальшого використання Відомий вихровий пилоуловлювач включає центральний газопровід, на виході із якого встановлений завихрювач та разсікувач Газопровід оснащений трубкою, яка з'єднує бункер з зоною розрідження завихрювача [А с СССР № 436677, кл В04СЗ/06, 1974] Недоліком вихрового пилоуловлювача є складність експлуатації пристрою при використанні для очищення дрібного, злипаючого пилу, необхідність постійного регулярного очищення елементів усередині апарату від налиплого пилу У якості вторинного потоку газу можливо використання лише чистого газу, подача якого проводиться через схилено встановлене сопло Найбільш близьким за сукупністю ознак до заявляемого є вихровий пиловловлювач [А с СССР № 1281306, кл В04СЗ/06, 1987] Апарат включає циліндричний корпус, патрубок виводу чистого газу та патрубок вводу допоміжного газу, розташовані у нижній частині бункер для пилу та осьову камеру з тангенціальним патрубком з лопаточним завихрювачем і обтічником Осьова камера виготовлена з вікнами на бічній СТІНЦІ та оснащена циліндричною обичайкою, за глушеною знизу відбійною шайбою, розташованою під вікнами осьової камери До недоліків апарату відносяться - осьовий ввод допоміжного газу не забезпечує досить повного закручення потоку, від чого знижується сепарація пилу, - ряд внутрішніх елементів апарату вимагають точності виготовлення, залипають при очистці дрібного, злипаючого пилу, - не цілком виключається утворення шкідливих потоків від циліндричної обичайки, які виносять уловлений пил з надбункерної зони, - використання тангенціального патрубка з лопаточним завихрювачем знижує використання апарату при очистці газу від залипаючого дрібного пилу різної концентрації, - відсутній пристрій для постійного прибирання уловленого пилу для запобігання його вторинного виносу із апарату В основу винаходу поставлено завдання створення пристрою для очистка газу від пилу різної концентрації, у якому за рахунок використання двох зустрічних потоків газу забезпечується очистка газу від пилу без налипання його на внутрішні елементи апарату, що підвищує ефективність очистки та знижує енерговитрати Для вирішення поставленого завдання у вихровому пиловловлювачі що включає циліндричній корпус, газопровід забрудненого потоку газу з бинтовим завихрювачем обтічником та відбійною шайбою, закручувальний пристрій вторинного по СО о 00 47803 току , розташований у верхній частині циліндричного корпусу, патрубок для виходу очищеного газу, згідно винаходу закручувальний пристрій вторинного потоку виконаний у вигляді улитки Закручувальній пристрій вторинного потоку може бути обладнаний регулюючим приладом На дні циліндричного корпусу може бути встановлений привід скребкового прибирального механізму з похило розташованим транспортером На фігурі представлена схема вихрового пиловловлювача В центрі циліндричного корпусу 1 розташовані газопровід забрудненого газу 2 з розміщеним в ньому БИНТОВИМ завихрювачем 3 та відбійною шайбою 4 Подача вторинного потоку газу (у якості якого може бути чистий або забруднений газ) проводиться за допомогою улиточного завихрювача 5 На вході в завихрювач розташован регулюючий пристрій 6 Він уявляє собою направляючу лопатку з рукояткою 7 Вихід ЧИСТОГО газу проводиться через патрубок 8 На дні апарату встановлений привід 9 скребковою прибирального механізму 10 Прибирання пилу з дна апарату провозіться за допомогою пересувного скребка 10 Скребок періодично обходить коло та згортає пил в похило встановлений транспортер 11, який, в свою чергу, приводиться в дію двигуном 12 після обертання чергового кола по дну Завдяки цьому не виникає накопичення уловленого пилу та виносу його з відходящими газами Пристрій працює таким чином В газопровід 2 циліндричного корпусу 1 під робочим тиском технологічної системи подається забруднений газ За допомогою винтового завихрювача 3 потік газу закручується і рухається вверх У верхній частині апарату улиточний завихрювач 5 подається вторинний потік газу, якій рухається вниз В забрудненому потоці газу під дією відцентрових сил зважені частинки пилу спрямовуються на його периферію, а ВІДТІЛЯ зверху в спіральній потік вторинного газу, якій направляє їх донизу для спускання газу на дно апарату Сам вторинний газ у ході спірального обтікання потоку газу, який очищується, послідовно проникає в нього і "затухає" перехо дячи в центральну частину апарату, де знаходиться очищеній газ Застосування саме цієї конструкції дозволяє без перешкод використовувати пристрій для очистки газу від дрібного злипаючого пилу різної концентрації Розмір відбійної шайби 4 може бути різнім в залежності від фізико-хімічних властивостей, концентрації та дисперсності пилу Відбивна шайба не допускає повторного виносу уловленого пилу, та забезпечує безповоротне спускання його в бункер Конструкція направляючої лопатки 7 дозволяє здійснювати регулювання входу газу в корпус апарату в залежності від властивостей дисперсності пилу, концентрації його у газі та необхідного відношення витрат первинного і вторинного потоків За допомогою направляючої лопатки можливо періодичне очищення внутрішньої поверхні входу газу у випадку налипання пилу Під час встановлення вихрового пилоуловлювача проводиться колібровка регулюючої лопатки в залежності від того, що буде використовуватись у якості вторинною потоку - чистий чи забруднений газ Використання чистого газу (повітря) можливо при необхідності додаткового охолодження газів, що, відходять шляхом розбавлення їх вторинним повітрям з подальшою очисткою Використання в якості вторинного потоку забрудненого газу вигідно з економічної точки зору і рекомендується до використання при очистці газу від злипаючого, схильного до коагуляції пилу різної концентрації Ефективність сепарації дрібного пилу у цьому випадку зростає завдяки тому, що частинки пилу у вторинному потоці зітикаються з частинками первинного забрудненого газу При ньому вони коагулюють, зростають у агломерати і відкидаються до стінок апарату Імовірність очищення газу від крупних частинок збільшує ефективність сепарації пилу, тим самим підвищуючи ефективність очистки Для зберігання структури і якості зловленого пилу (повторне використання у виробництві або як готової продукції") скребок прибирального механізму, виготовляється із стійкого полімерного матеріалу, який не реагує з уловленим пилом 47803 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
