Спосіб керування процесом подрібнювання в барабанному млині

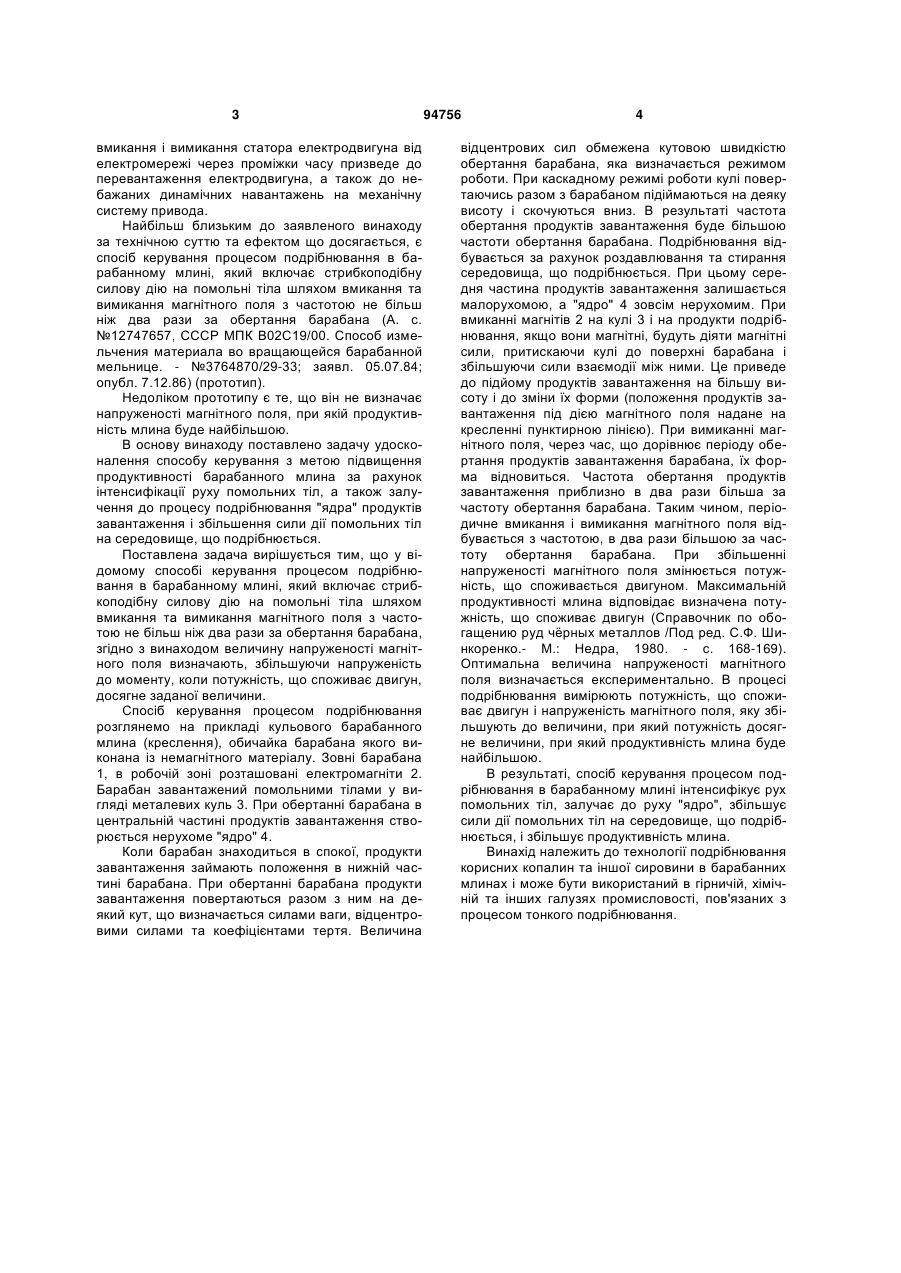

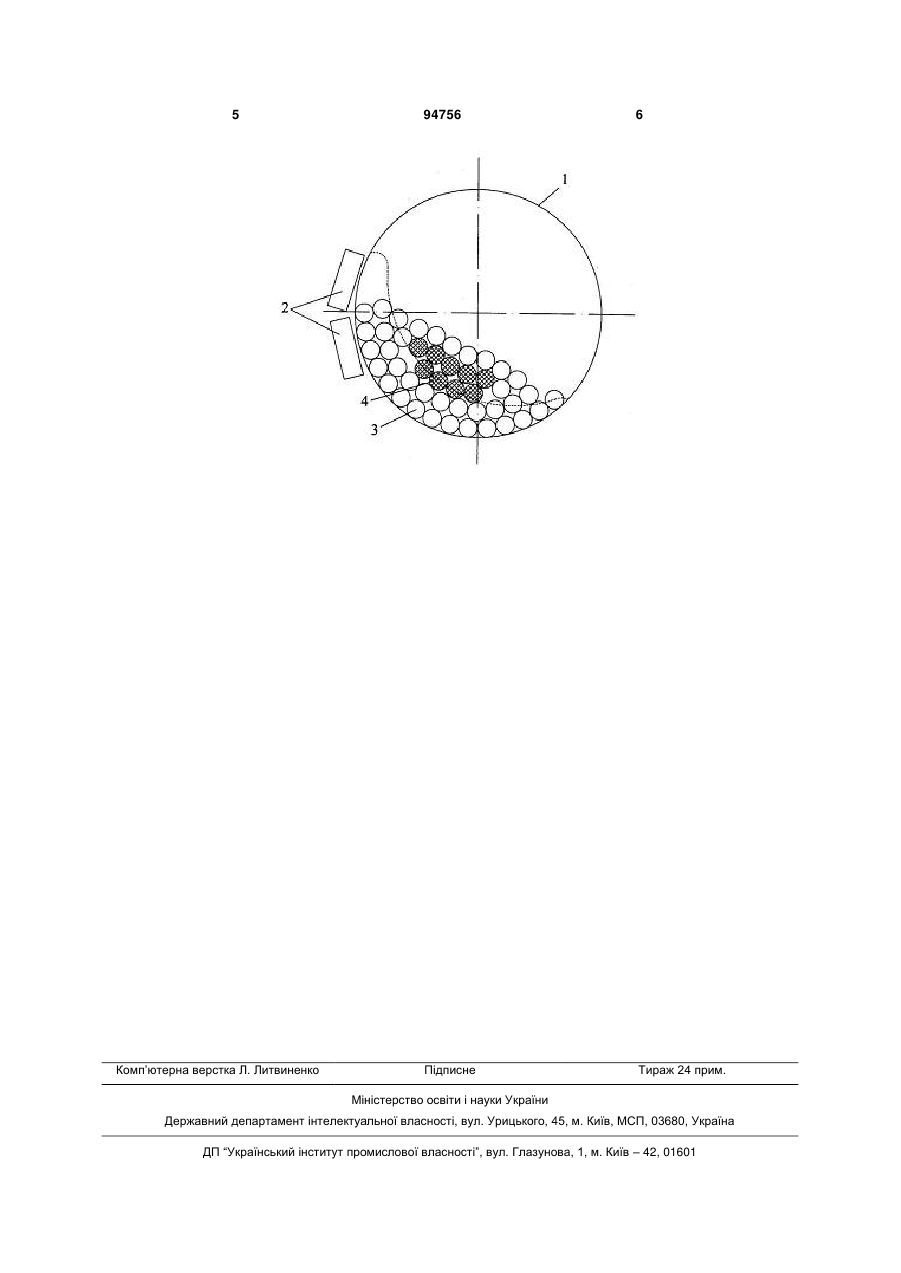

Спосіб керування процесом подрібнювання в барабанному млині, який включає стрибкоподібну силову дію на помольні тіла шляхом вмикання та вимикання магнітного поля з частотою не більш ніж два рази за обертання барабана, який відрізняється тим, що величину напруженості магнітного поля визначають, збільшуючи напруженість до моменту, коли потужність, що споживає двигун, досягне величини, при якій продуктивність млина буде найбільшою. (19) (21) a200900627 (22) 28.01.2009 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ВИНОГРАДОВ БОРИС ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ХІМІКОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ" (56) SU 1274767 07.12.1986 RU 2007102727/03 27.07.2008 SU 1373438 15.02.1988 SU 1011253 15.04.1983 RU 93053865 20.05.1996 3 вмикання і вимикання статора електродвигуна від електромережі через проміжки часу призведе до перевантаження електродвигуна, а також до небажаних динамічних навантажень на механічну систему привода. Найбільш близьким до заявленого винаходу за технічною суттю та ефектом що досягається, є спосіб керування процесом подрібнювання в барабанному млині, який включає стрибкоподібну силову дію на помольні тіла шляхом вмикання та вимикання магнітного поля з частотою не більш ніж два рази за обертання барабана (А. с. №12747657, СССР МПК В02С19/00. Способ измельчения материала во вращающейся барабанной мельнице. - №3764870/29-33; заявл. 05.07.84; опубл. 7.12.86) (прототип). Недоліком прототипу є те, що він не визначає напруженості магнітного поля, при якій продуктивність млина буде найбільшою. В основу винаходу поставлено задачу удосконалення способу керування з метою підвищення продуктивності барабанного млина за рахунок інтенсифікації руху помольних тіл, а також залучення до процесу подрібнювання "ядра" продуктів завантаження і збільшення сили дії помольних тіл на середовище, що подрібнюється. Поставлена задача вирішується тим, що у відомому способі керування процесом подрібнювання в барабанному млині, який включає стрибкоподібну силову дію на помольні тіла шляхом вмикання та вимикання магнітного поля з частотою не більш ніж два рази за обертання барабана, згідно з винаходом величину напруженості магнітного поля визначають, збільшуючи напруженість до моменту, коли потужність, що споживає двигун, досягне заданої величини. Спосіб керування процесом подрібнювання розглянемо на прикладі кульового барабанного млина (креслення), обичайка барабана якого виконана із немагнітного матеріалу. Зовні барабана 1, в робочій зоні розташовані електромагніти 2. Барабан завантажений помольними тілами у вигляді металевих куль 3. При обертанні барабана в центральній частині продуктів завантаження створюється нерухоме "ядро" 4. Коли барабан знаходиться в спокої, продукти завантаження займають положення в нижній частині барабана. При обертанні барабана продукти завантаження повертаються разом з ним на деякий кут, що визначається силами ваги, відцентровими силами та коефіцієнтами тертя. Величина 94756 4 відцентрових сил обмежена кутовою швидкістю обертання барабана, яка визначається режимом роботи. При каскадному режимі роботи кулі повертаючись разом з барабаном підіймаються на деяку висоту і скочуються вниз. В результаті частота обертання продуктів завантаження буде більшою частоти обертання барабана. Подрібнювання відбувається за рахунок роздавлювання та стирання середовища, що подрібнюється. При цьому середня частина продуктів завантаження залишається малорухомою, а "ядро" 4 зовсім нерухомим. При вмиканні магнітів 2 на кулі 3 і на продукти подрібнювання, якщо вони магнітні, будуть діяти магнітні сили, притискаючи кулі до поверхні барабана і збільшуючи сили взаємодії між ними. Це приведе до підйому продуктів завантаження на більшу висоту і до зміни їх форми (положення продуктів завантаження під дією магнітного поля надане на кресленні пунктирною лінією). При вимиканні магнітного поля, через час, що дорівнює періоду обертання продуктів завантаження барабана, їх форма відновиться. Частота обертання продуктів завантаження приблизно в два рази більша за частоту обертання барабана. Таким чином, періодичне вмикання і вимикання магнітного поля відбувається з частотою, в два рази більшою за частоту обертання барабана. При збільшенні напруженості магнітного поля змінюється потужність, що споживається двигуном. Максимальній продуктивності млина відповідає визначена потужність, що споживає двигун (Справочник по обогащению руд чѐрных металлов /Под ред. С.Ф. Шинкоренко.- М.: Недра, 1980. - с. 168-169). Оптимальна величина напруженості магнітного поля визначається експериментально. В процесі подрібнювання вимірюють потужність, що споживає двигун і напруженість магнітного поля, яку збільшують до величини, при який потужність досягне величини, при який продуктивність млина буде найбільшою. В результаті, спосіб керування процесом подрібнювання в барабанному млині інтенсифікує рух помольних тіл, залучає до руху "ядро", збільшує сили дії помольних тіл на середовище, що подрібнюється, і збільшує продуктивність млина. Винахід належить до технології подрібнювання корисних копалин та іншої сировини в барабанних млинах і може бути використаний в гірничій, хімічній та інших галузях промисловості, пов'язаних з процесом тонкого подрібнювання. 5 Комп’ютерна верстка Л. Литвиненко 94756 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
