Спосіб електричної очистки діелектричних рідин

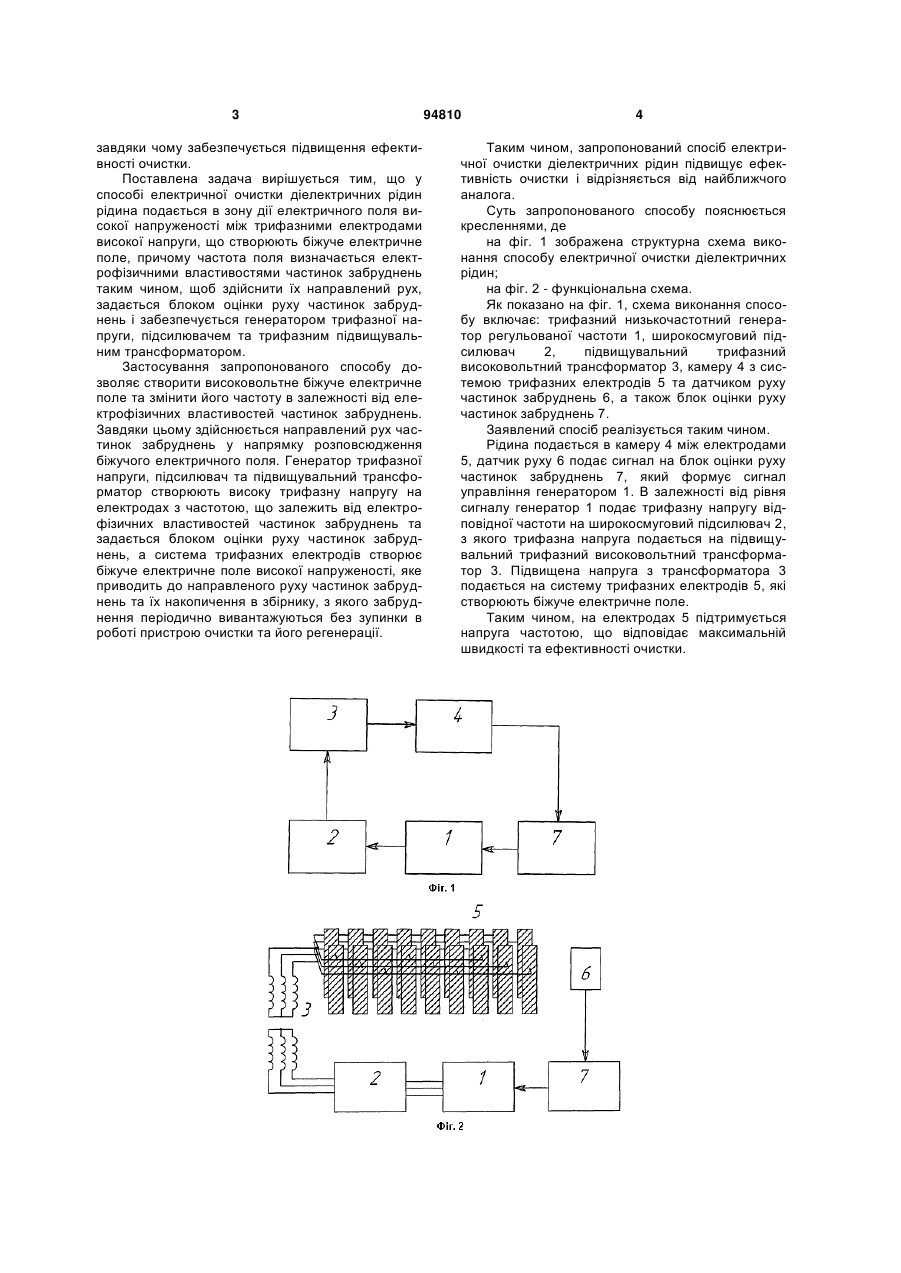

Спосіб електричної очистки діелектричних рідин, що включає подачу рідини в зону дії електричного поля високої напруженості, який відрізняється тим, що рідину подають між трифазними електродами високої напруги, які створюють біжуче електричне поле, причому частоту поля визначають за електрофізичними властивостями частинок забруднень таким чином, щоб здійснити їх направлений рух, задають блоком оцінки руху частинок забруднень і забезпечують генератором трифазної напруги, підсилювачем та трифазним підвищувальним трансформатором. Винахід належить до техніки очистки діелектричних рідин, і може бути використаний для очистки рослинних олій, паливно-мастильних матеріалів та інших слабопровідних рідин. Відомий спосіб для очистки діелектричних рідин, який полягає в обробці рідини в нерівномірному електричному полі високої напруги постійного струму для надання частинкам забруднень впорядкованого руху з метою їх видалення (Эфендиев О.В. Электроочистка в пищевой промышленности / О.В. Эфендиев, В.И. Чирков. - М.: Пищевая промышленность, 1977.-151 с.). Недоліком даного способу є залежність напрямку руху домішок від їх діелектричних властивостей, яка не дозволяє вилучати домішки з малою діелектричною проникністю та електропровідністю, що знижує ступінь очистки рідини. Найбільш близьким технічним рішенням, вибраним за найближчий аналог, є спосіб електростатичної очистки рідини, який полягає в безперервній подачі рідини, що очищується вздовж різнойменно заряджених напругою живлення фі льтруючого елемента і електрода фільтрації цієї рідини та видалення забруднень з фільтруючого елемента (Авторское свидетельство 1680268 5 СССР, МКИ B01D35/06. Способ электростатической очистки жидкости / В.А. Дидур, В.Ю. Байбиков, А.Т. Мельянцов, А.В. Грачев.- №4638227; - заявл. 16.01.89, опубл. 30.09.91, Бюл. №36.). Недоліком існуючого способу є те, що на електроді фільтрації затримуються тільки домішки з відносно великою електропровідністю та діелектричною проникністю, і вказаний спосіб потребує регенерації фільтруючого елемента. В основу винаходу поставлена задача підвищити якість очистки рідин шляхом подання рідини в зону дії електричного поля високої напруженості між трифазними електродами високої напруги, що створюють біжуче електричне поле, причому частота поля визначається електрофізичними властивостями частинок забруднень таким чином, щоб здійснити їх направлений рух, задається блоком оцінки руху частинок забруднень і забезпечується генератором трифазної напруги, підсилювачем та трифазним підвищувальним трансформатором, (19) UA (11) 94810 (13) (21) a200911592 (22) 13.11.2009 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) НАЗАРЕНКО ІГОР ПЕТРОВИЧ, ДІДУР ВОЛОДИМИР АКСЕНТІЙОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ (56) Очистка діелектричних рідин в електричному полі./І.П.Назаренко, Л.С.Червинський// Науковий вісник Нац.університету біоресурсів і природокористування україни. К., 2009, Вип. 139, стр. 97-103. Знайдено в інтернеті 24.09.2009 www.nbuv.gov.ua/portal/Natural/Vkhdtusg/2009_87/S t_3.6.pdf Обгрунтування частоти біжучого електричного поля в пристроях очистки діелектричних рідин . Назаренко І.П. Праці ТДАТУ. Вип. 10, т.3, Знайдено в інтернеті 24.09.2009 http://194.44.242.244/Portal/Chem_Biol/Ptdau/2010_ 10_3/10_3/25.pdf RU 2221754; 20.01.2004 C2 1 3 завдяки чому забезпечується підвищення ефективності очистки. Поставлена задача вирішується тим, що у способі електричної очистки діелектричних рідин рідина подається в зону дії електричного поля високої напруженості між трифазними електродами високої напруги, що створюють біжуче електричне поле, причому частота поля визначається електрофізичними властивостями частинок забруднень таким чином, щоб здійснити їх направлений рух, задається блоком оцінки руху частинок забруднень і забезпечується генератором трифазної напруги, підсилювачем та трифазним підвищувальним трансформатором. Застосування запропонованого способу дозволяє створити високовольтне біжуче електричне поле та змінити його частоту в залежності від електрофізичних властивостей частинок забруднень. Завдяки цьому здійснюється направлений рух частинок забруднень у напрямку розповсюдження біжучого електричного поля. Генератор трифазної напруги, підсилювач та підвищувальний трансформатор створюють високу трифазну напругу на електродах з частотою, що залежить від електрофізичних властивостей частинок забруднень та задається блоком оцінки руху частинок забруднень, а система трифазних електродів створює біжуче електричне поле високої напруженості, яке приводить до направленого руху частинок забруднень та їх накопичення в збірнику, з якого забруднення періодично вивантажуються без зупинки в роботі пристрою очистки та його регенерації. 94810 4 Таким чином, запропонований спосіб електричної очистки діелектричних рідин підвищує ефективність очистки і відрізняється від найближчого аналога. Суть запропонованого способу пояснюється кресленнями, де на фіг. 1 зображена структурна схема виконання способу електричної очистки діелектричних рідин; на фіг. 2 - функціональна схема. Як показано на фіг. 1, схема виконання способу включає: трифазний низькочастотний генератор регульованої частоти 1, широкосмуговий підсилювач 2, підвищувальний трифазний високовольтний трансформатор 3, камеру 4 з системою трифазних електродів 5 та датчиком руху частинок забруднень 6, а також блок оцінки руху частинок забруднень 7. Заявлений спосіб реалізується таким чином. Рідина подається в камеру 4 між електродами 5, датчик руху 6 подає сигнал на блок оцінки руху частинок забруднень 7, який формує сигнал управління генератором 1. В залежності від рівня сигналу генератор 1 подає трифазну напругу відповідної частоти на широкосмуговий підсилювач 2, з якого трифазна напруга подається на підвищувальний трифазний високовольтний трансформатор 3. Підвищена напруга з трансформатора 3 подається на систему трифазних електродів 5, які створюють біжуче електричне поле. Таким чином, на електродах 5 підтримується напруга частотою, що відповідає максимальній швидкості та ефективності очистки. 5 Комп’ютерна верстка Л. Купенко 94810 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
