Спосіб улаштування екрана під спорудою

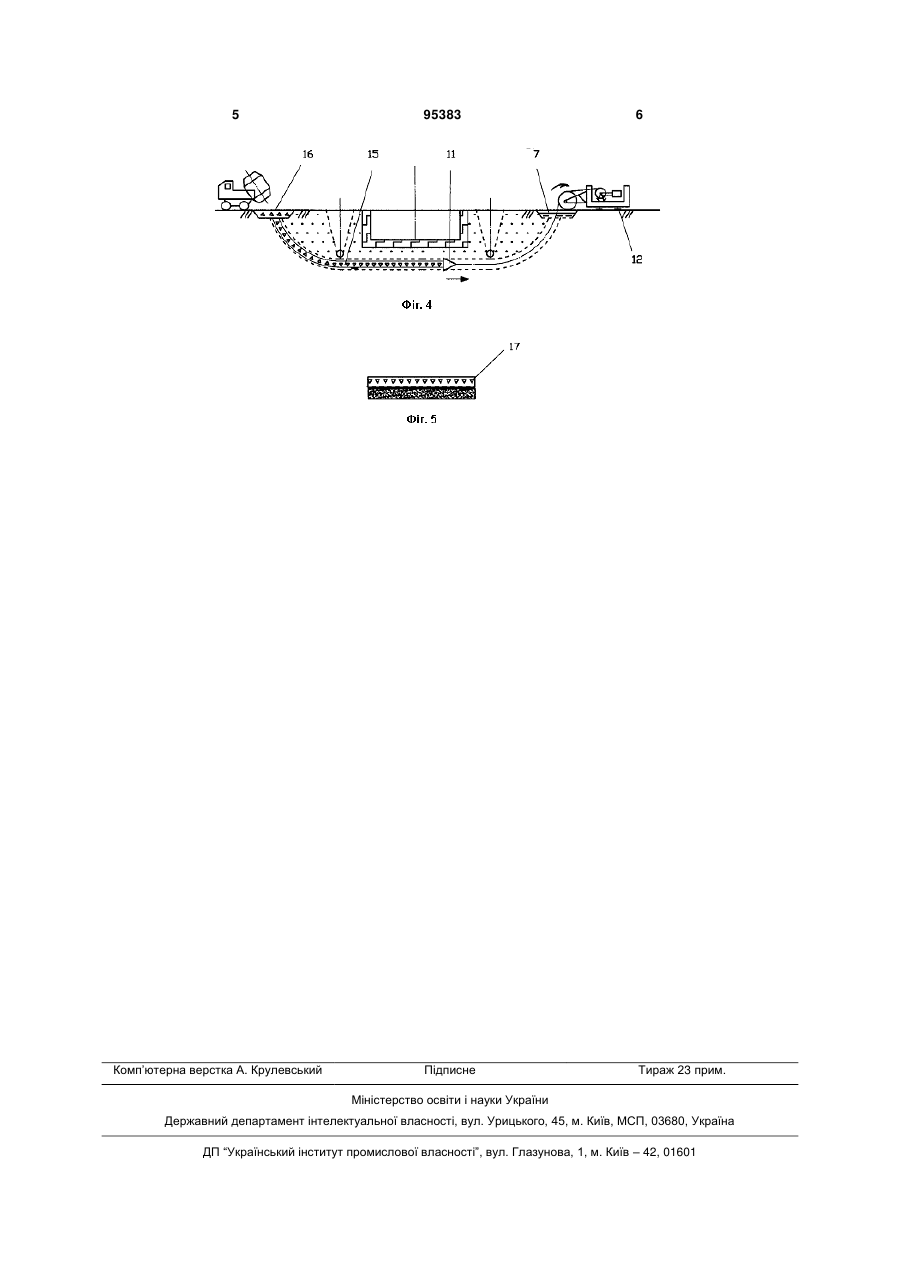

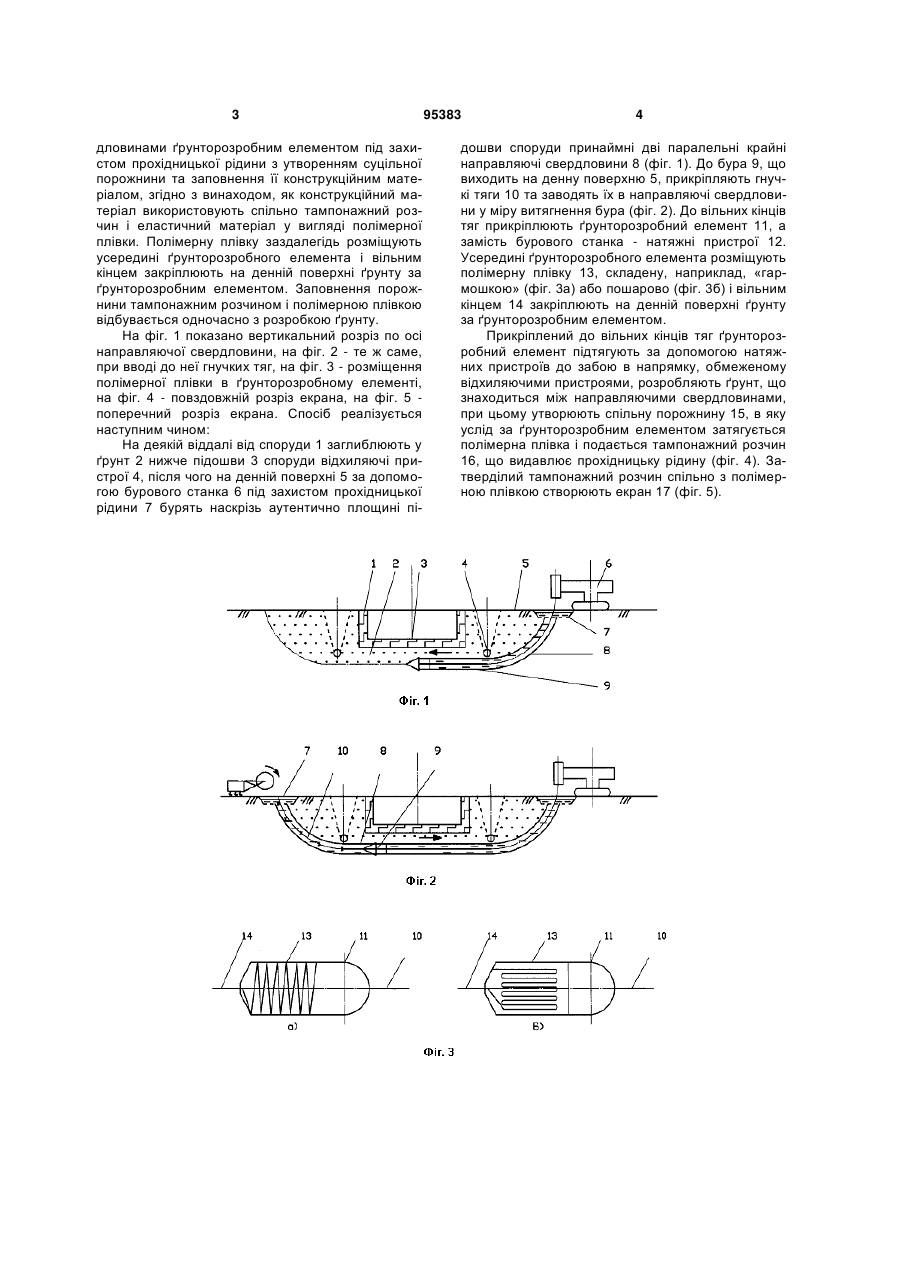

Спосіб улаштування екрана під спорудою, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині підошви споруди, принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свердловинами ґрунторозробним елементом під захистом прохідницької рідини з утворенням суцільної порожнини та заповнення її конструкційним матеріалом, який відрізняється тим, що як конструкційний матеріал використовують спільно тампонажний розчин і еластичний матеріал у вигляді полімерної плівки, яку заздалегідь розміщують усередині ґрунторозробного елемента і вільним кінцем закріплюють на денній поверхні грунту за ґрунторозробним елементом, а заповнення порожнини тампонажним розчином і полімерною плівкою виконують одночасно з розробкою ґрунту. Винахід стосується галузі гідротехнічного та спеціального будівництва і може бути використаний при улаштуванні екрана під спорудою, а також заглибленої у ґрунт конструкції. Відомий спосіб улаштування екрана під спорудою, що включає проходку принаймні двох вертикальних свердловин та горизонтальної виробки, що з'єднує нижні ділянки свердловин. Через ці свердловини та горизонтальну виробку пропускають нескінченний скребковий ланцюг з відхиляючими пристроями. При русі ланцюга прорізується підземна траншея, яка одночасно заповнюється рідким матеріалом, який твердіє (пат. США № US 4943189, 1991). Недоліком способу є неможливість улаштування екрана під спорудою в площині, аутентичній площині підошви споруди. Найбільш близьким по технічній суті до способу, що заявляється, є спосіб, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди принаймні двох наскрізних направляючих свердловин, роз робку ґрунту між суміжними свердловинами ґрунторозробним елементом під захистом прохідницької рідини з утворенням суцільної порожнини та заповнення її конструкційними матеріалами. Як конструкційний матеріал пропонується використання тампонажного розчину або еластичного матеріалу (патент України № 35065А, 2001). Недоліком способу є ненадійність екрана через можливе незаповнення тампонажним розчином окремих ділянок створюваної ґрунторозробним елементом порожнини, а у випадку використання еластичного матеріалу - через ймовірність його пошкодження. В основу винаходу поставлено задачу створення способу улаштування надійного екрана під спорудою. Технічний результат винаходу досягається тим, що у відомому способі улаштування екрана, який включає встановлення на глибині улаштування екрана захисних відхиляючих пристроїв, створення у площині, аутентичній площині підошви споруди принаймні двох наскрізних направляючих свердловин, розробку ґрунту між суміжними свер (19) UA (11) 95383 (13) (21) a201004217 (22) 12.04.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) ГАЛІНСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, ЧЕРНУХІН ОЛЕКСАНДР МОЙСІЙОВИЧ (73) ГАЛІНСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, ЧЕРНУХІН ОЛЕКСАНДР МОЙСІЙОВИЧ (56) UA 19057 C1, 25.12.1997 SU 1370252 A1, 30.01.1988 UA 35065 A, 05.08.1999 JP 4118425 A, 20.04.1992 DE 4429970 A1, 29.02.1996 JP 10054046 A, 24.02.1998 UA 40764 A, 15.08.2001 KR 1009113839 B1, 26.08.2009 EP 0326675 A1, 09.08.1989 C2 1 3 дловинами ґрунторозробним елементом під захистом прохідницької рідини з утворенням суцільної порожнини та заповнення її конструкційним матеріалом, згідно з винаходом, як конструкційний матеріал використовують спільно тампонажний розчин і еластичний матеріал у вигляді полімерної плівки. Полімерну плівку заздалегідь розміщують усередині ґрунторозробного елемента і вільним кінцем закріплюють на денній поверхні ґрунту за ґрунторозробним елементом. Заповнення порожнини тампонажним розчином і полімерною плівкою відбувається одночасно з розробкою ґрунту. На фіг. 1 показано вертикальний розріз по осі направляючої свердловини, на фіг. 2 - те ж саме, при вводі до неї гнучких тяг, на фіг. 3 - розміщення полімерної плівки в ґрунторозробному елементі, на фіг. 4 - повздовжній розріз екрана, на фіг. 5 поперечний розріз екрана. Спосіб реалізується наступним чином: На деякій віддалі від споруди 1 заглиблюють у ґрунт 2 нижче підошви 3 споруди відхиляючі пристрої 4, після чого на денній поверхні 5 за допомогою бурового станка 6 під захистом прохідницької рідини 7 бурять наскрізь аутентично площині пі 95383 4 дошви споруди принаймні дві паралельні крайні направляючі свердловини 8 (фіг. 1). До бура 9, що виходить на денну поверхню 5, прикріпляють гнучкі тяги 10 та заводять їх в направляючі свердловини у міру витягнення бура (фіг. 2). До вільних кінців тяг прикріплюють ґрунторозробний елемент 11, а замість бурового станка - натяжні пристрої 12. Усередині ґрунторозробного елемента розміщують полімерну плівку 13, складену, наприклад, «гармошкою» (фіг. 3а) або пошарово (фіг. 3б) і вільним кінцем 14 закріплюють на денній поверхні ґрунту за ґрунторозробним елементом. Прикріплений до вільних кінців тяг ґрунторозробний елемент підтягують за допомогою натяжних пристроїв до забою в напрямку, обмеженому відхиляючими пристроями, розробляють ґрунт, що знаходиться між направляючими свердловинами, при цьому утворюють спільну порожнину 15, в яку услід за ґрунторозробним елементом затягується полімерна плівка і подається тампонажний розчин 16, що видавлює прохідницьку рідину (фіг. 4). Затверділий тампонажний розчин спільно з полімерною плівкою створюють екран 17 (фіг. 5). 5 Комп’ютерна верстка А. Крулевський 95383 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
