Спосіб улаштування екрану під спорудою

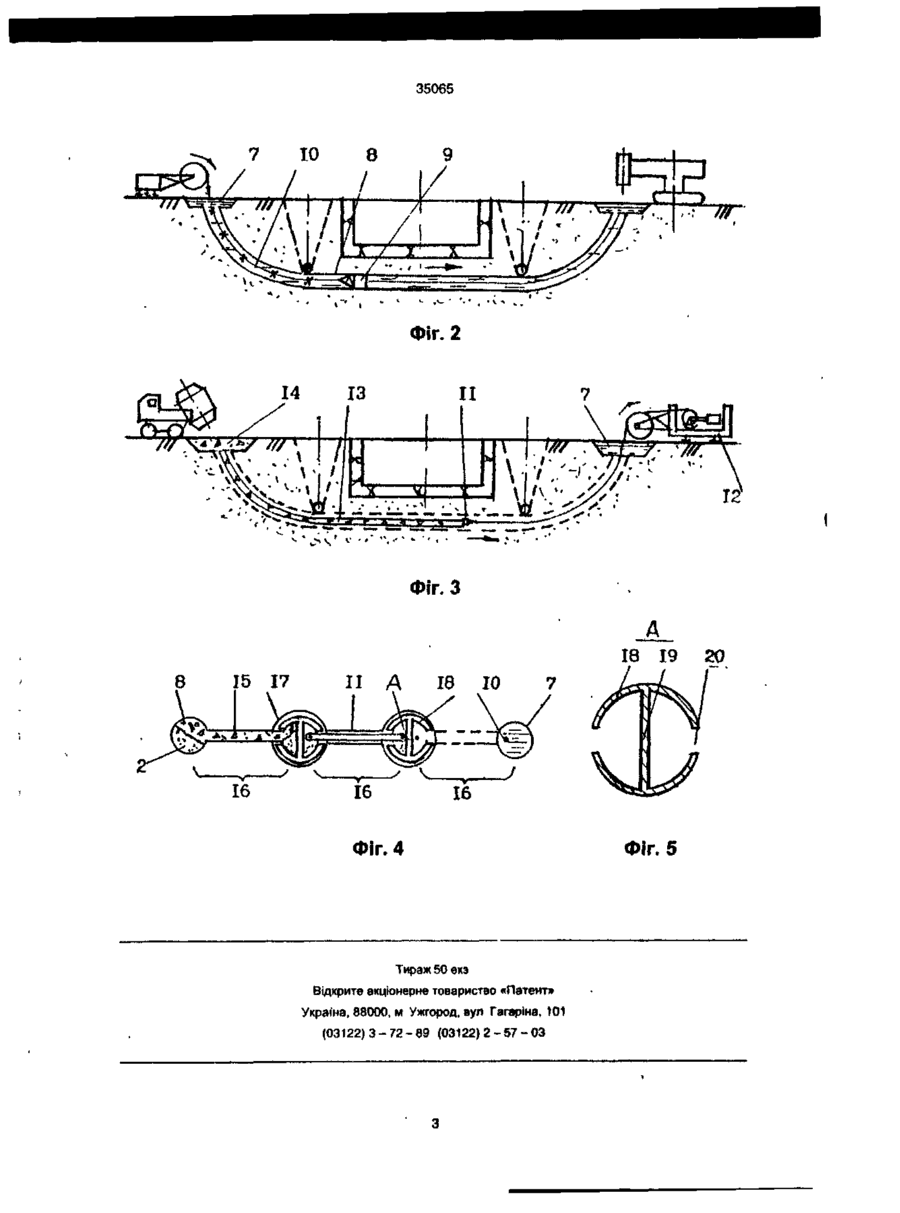

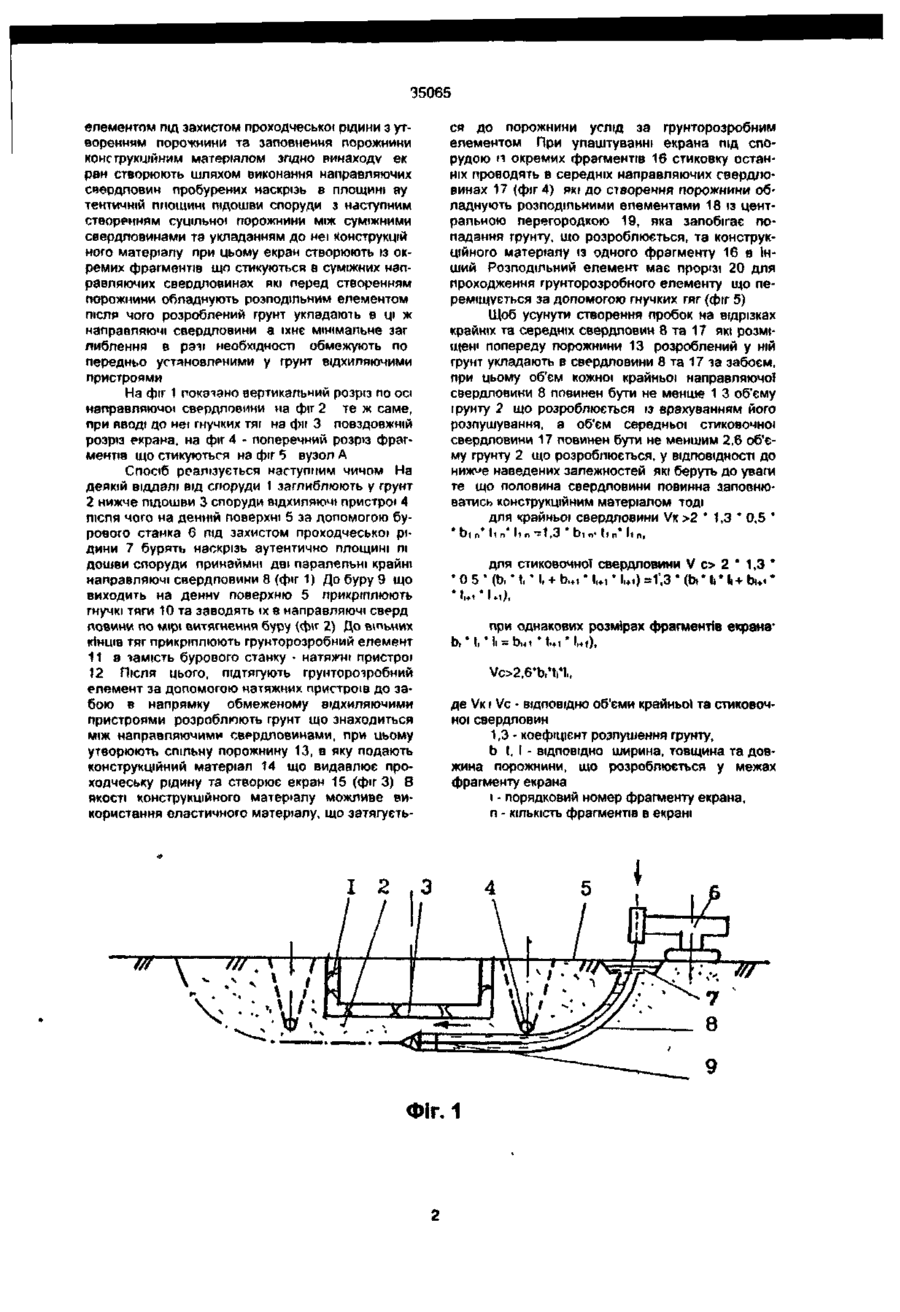

1. Спосіб улаштування екрана під спорудою, який включає створення направляючих свердловин, розміщення в них відхиляючих пристроїв, розробку грунту між свердловинами грунторозробним елементом під захистом проходчеської рідини з утворенням порожнини та заповнення порожнини конструкційним матеріалом, який відрізняється тим, що направляючі свердловини створюють у площині, аутентичній площині підошви споруди з наступним утворенням суцільної порожнини між суміжними свердловинами та заповненням її конструкційним матеріалом. 2. Спосіб по п.1, який відрізняється тим, що екран під спорудою створюють із окремих фрагментів, які стикуються в направляючих свердловинах. 3. Спосіб по п 2, який відрізняється тим, що кожну із направляючих свердловин, яка використовується для стиковки окремих фрагментів екрана, перед створенням суцільної порожнини, обладнують розподільним елементом, що має центральну перегородку вздовж всієї свердловини, яка запобігає попаданню розробленого фунту та конструкційного матеріалу в суміжну частину свердловини, бокові прорізі для проходу фунторозробного елементу та тяги для переміщення фунторозробного елементу вздовж направляючих свердловин. 4. Спосіб по пп.1.2 та 3, який відрізняється тим, що розроблений при створенні порожнини фунт укладають у направляючі свердловини, при цьому об'єм крайньої свердловини повинен бути не менш 1,3 об'єму фунту, а об'єм свердловини, що використовується для стиковки окремих фрагментів не менш 2,6 об'єму фунту, що розроблюється. 5. Спосіб по пп. 1,2,3 та 4, який відрізняється тим, що перед утворенням направляючих свердловин, на глибині закладання екрана з обох сторін споруди встановлюють відхиляючі пристрої, які запобігають пошкодженню підземної частини споруди фунторозробними елементами під час утворення свердловин та порожнини. ю Винахід стосується галузі гідротехнічного та спеціального будівництва і може бути використаний при улаштуванні екрана під спорудою, а також заглибленої у фунт конструкції. Відомий спосіб улаштування екрана під спорудою, при якому усередині його контуру бурять вертикальні свердловини з розширенням, що пересікаються між собою у горизонтальній площині і, після подачі до них конструкційного матеріалу, утворюють горизонтальній екран (а. с. СРСР Ш 739185, Е 02D 29/00, 1980 p.). Недоліком цього способу є неможливість улаштування екрана без руйнування конструкцій вище розташованої споруди, перевитрати матеріалів при стиковці розширень, а також ненадійність самих стиків. Найбільш близьким по технічній суті до ви* находу є спосіб, що включає проходку, принаймні, двох вертикальних свердловин та горизонтальної виробки, що з'єднує нижні ділянки свердловин. Через ці свердловини та горизонтальну виробку пропускають нескінченний скребковий ланцюг з відхиляючими пристроями. При русі ланцюга прорізується підземна траншея, яка одночасно заповнюється рідким матеріалом, який твердіє (пат. США № US 4943189 Е02 L5/20 від 90 07.24 РЖ ' ИСМ Nfi 12-58, 1991р.) Недоліком способу є неможливість улаштування екрана під спорудою в площині, аутентичній площині підошви споруди. В основу винаходу покладено завдання створення способу улаштування екрана під спорудою в площині, аутентичній площині підошви споруди. Технічний результат винаходу досягається тим, що у відомому способі улаштування екрану, що включає створення направляючих свердловин, розміщення в них відхиляючих пристроїв, розробку фунту між свердловинами фунторозробним (0 о ю со зг 35065 елементом під захистом проходчеської рідини з утворенням порожнини та заповнення порожнини конструкційним матеріалом згідно винаходу ек ран створюють шляхом виконання направляючих свердловин пробурених наскрізь в площині ау тентичній площині підошви споруди з наступним створенням суцільної порожнини між суміжними свердловинами та укладанням до неї Конструкцій ного матеріалу при цьому екран створюють із окремих фрагментів що стикуються в суміжних направляючих свердловинах які перед створенням порожнини обладнують розподільним елементом після чого розроблений грунт укпадаюіь в ці ж направляючі свердловини а їхнє мінімальне заг либлення в разі необхідності обмежують по передньо установленими у грунт відхиляючими пристроями На фіг 1 покачано вертикальний розріз по осі направляючої свердловини на фіг 2 те ж саме, при вводі до неї гнучких тяг на фіг 3 повздовжній розріз екрана, на фіг 4 - поперечний розріз фрагментів що стикуються на фіг 5 вузол А Спосіб реалізується наступним чином На деякій віддалі від споруди 1 заглиблюють у грунт 2 нижче підошви 3 споруди ВІДХИЛЯЮЧІ пристрої 4 після чого на денній поверхні 5 за допомогою бурового станка 6 під захистом проходчеської рідини 7 бурять наскрізь аутентично площині пі дошви споруди принаймні дві паралельні крайні направляючі свердловини 8 (фіг 1) До буру 9 що виходить на денну поверхню 5 прикріплюють гнучкі тяги 10 та заводять їх в направляючі сверд новини по wupi витягнення буру (фіг 2) До віпьних КІНЦІВ тяг прикріплюють грунторозробнии елемент 11 а чамість бурового станку - натяжні пристрої 12 Пгсля цього, підтягують грунтороіробний елемент за допомогою натяжних пристроїв до забою в напрямку обмеженому відхиляючими пристроями розроблюють грунт що знаходиться між направляючими свердловинами, при цьому утворюють спільну порожнину 13, в яку подають конструкційний матеріал 14 що видавлює проходчеську рідину та створює екран 15 (фіг 3) В якості конструкційного матеріалу можливе використання еластичного матеріалу, що затягуєть І ся до порожнини услід за грунторозробним елементом При улаштуванні екрана під спорудою п окремих фрагментів 16 стиковку останніх проводять в середніх направляючих свердловинах 17 (фіг 4) як» до створення порожнини обладнують розподільними елементами 18 із центральною перегородкою 19, яка запобігає попадання грунту, що розроблюється, та конструкційного матеріалу із одного фрагменту 16 в інший Розподільний елемент має прорізі 20 для проходження грунторозробного елементу що переміщується за допомогою гнучких гяг (фіг 5) Щоб усунути створення пробок на відрізках крайніх та середніх свердловин 8 та 17 які розміщен» попереду порожнини 13 розроблений у ній грунт укладають в свердловини 8 та 17 іа забоєм, при цьому об'єм кожної крайньої направляючої свердловини 8 повинен бути не менше 1 3 об'єму ірунту 2 що розроблюється із врахуванням його розпушування, а об'єм середньої стиковочної свердловини 17 повинен бути не меншим 2,6 об'єму грунту 2 що розроблюється, у ВІДПОВІДНОСТІ до ниж^е наведених залежностей які беруть до уваж те що половина свердловини повинна заповнюватись конструкційним матеріалом тоді для крайньої свердловини VK >2 * 1,3 * 0,5 * b i n * t i n * І і л ~ 1 , 3 * b i n * t i n * lir»f для стиковочної свердловини V о 2 * 1,3 * * 0 5 * (Ь. * t, • І, + Ь.+і * Ui * l l+ i) =f,3 * (b. * ti *!. + b i + i * при однакових розмірах фрагментів екрана* Vc>2.6*b,Vl.. де VK і Vc - ВІДПОВІДНО об'єми крайньої та стиковочної свердловин 1,3 - коефіцієнт розпушення фунту, b t, I - ВІДПОВІДНО ширина, товщина та довжина порожнини, що розроблюється у межах фрагменту екрана \ - порядковий номер фрагменту екрана, п - КІЛЬКІСТЬ фрагментів в екрані 2 ФІГ. 1 35065 Фіг. 2 II , s ' v - - • " . • • « •' , • • Фіг. З II А 18 10 Фіг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03 Фіг. 5
