Спосіб будівництва протифільтраційного екрана
Номер патенту: 25000
Опубліковано: 25.07.2007
Автори: Ковтунович Іван Васильович, Бойко Григорій Ярославович, Бойко Володимир Михайлович, Мартинюк Григорій Федосьович, Савоченко Володимир Васильович, Войтович Іван Васильович
Формула / Реферат
Спосіб будівництва протифільтраційного екрана із полімерних плівкових матеріалів, що включає розкладання пакета плівки з касети на дні і укосах водойм, зварювання плівки з екраном, покриття екрана захисним шаром ґрунту, який відрізняється тим, що пакет плівки розкладають на смугу плівки раніше підготовленого екрана з використанням консольної навіски трактора, після чого зварюють нижній шар плівки пакета з екраном при переміщенні робітників по ґрунту основи, а не по поверхні плівки, після чого розгортають пакет плівки по ширині на площі екранування, причому при присипанні екрана захисним шаром ґрунту залишають по всій довжині пакета смугу шириною 1,5-2,0 м для розкладання наступного пакета плівки.
Текст

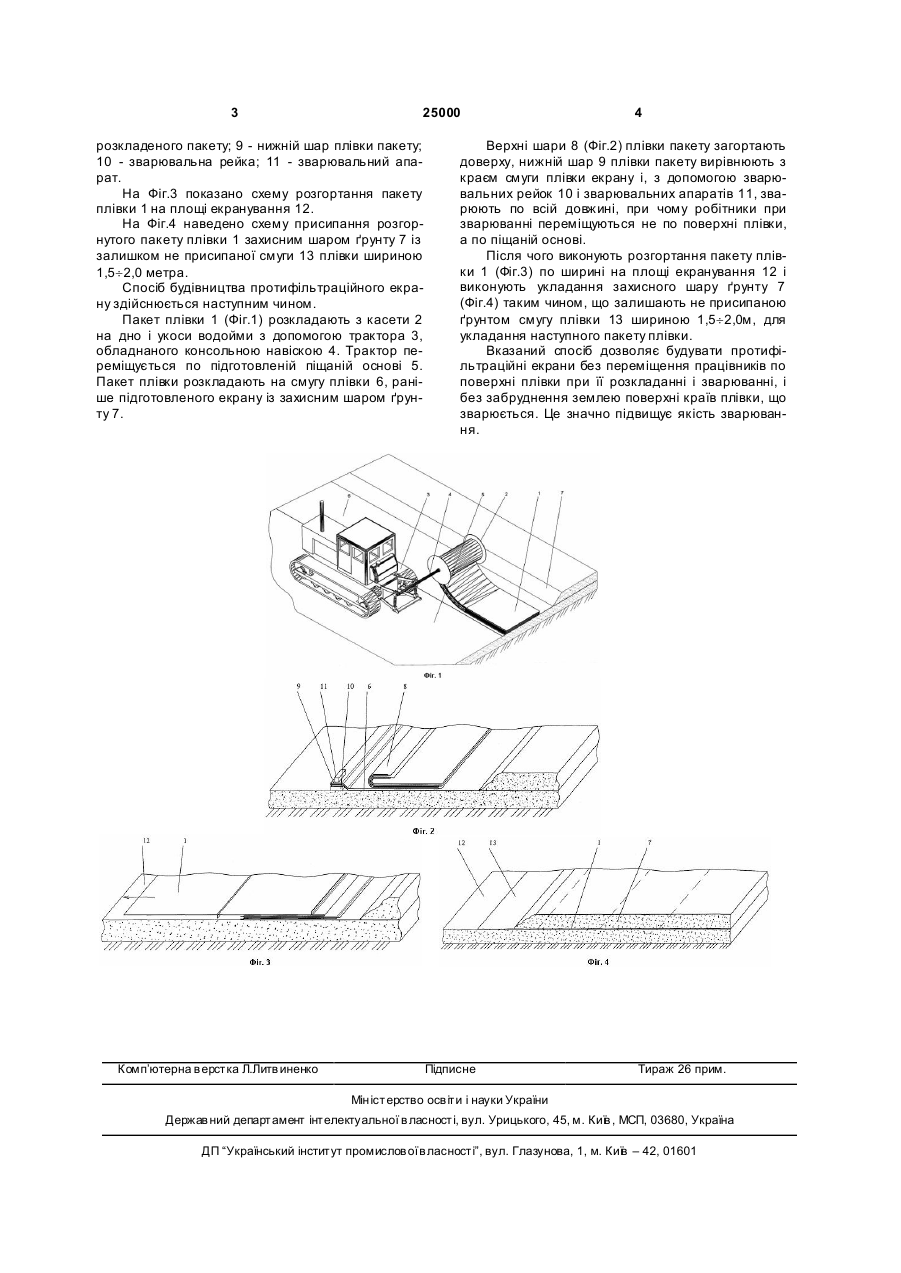

Спосіб будівництва протифільтраційного екрана із полімерних плівкових матеріалів, що включає розкладання пакета плівки з касети на дні і 3 25000 розкладеного пакету; 9 - нижній шар плівки пакету; 10 - зварювальна рейка; 11 - зварювальний апарат. На Фіг.3 показано схему розгортання пакету плівки 1 на площі екранування 12. На Фіг.4 наведено схему присипання розгорнутого пакету плівки 1 захисним шаром ґрунту 7 із залишком не присипаної смуги 13 плівки шириною 1,5¸2,0 метра. Спосіб будівництва протифільтраційного екрану здійснюється наступним чином. Пакет плівки 1 (Фіг.1) розкладають з касети 2 на дно і укоси водойми з допомогою трактора 3, обладнаного консольною навіскою 4. Трактор переміщується по підготовленій піщаній основі 5. Пакет плівки розкладають на смугу плівки 6, раніше підготовленого екрану із захисним шаром ґрунту 7. Комп’ютерна в ерстка Л.Литв иненко 4 Верхні шари 8 (Фіг.2) плівки пакету загортають доверху, нижній шар 9 плівки пакету вирівнюють з краєм смуги плівки екрану і, з допомогою зварювальних рейок 10 і зварювальних апаратів 11, зварюють по всій довжині, при чому робітники при зварюванні переміщуються не по поверхні плівки, а по піщаній основі. Після чого виконують розгортання пакету плівки 1 (Фіг.3) по ширині на площі екранування 12 і виконують укладання захисного шару ґрунту 7 (Фіг.4) таким чином, що залишають не присипаною ґрунтом смугу плівки 13 шириною 1,5¸2,0м, для укладання наступного пакету плівки. Вказаний спосіб дозволяє будувати протифільтраційні екрани без переміщення працівників по поверхні плівки при її розкладанні і зварюванні, і без забруднення землею поверхні країв плівки, що зварюється. Це значно підвищує якість зварювання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to build impermeable screen
Автори англійськоюBoiko Volodymyr Mykhailovych, Voitovych Ivan Vasyliovych, Martyniuk Hryhorii Fedosiiovych, Boiko Hryhorii Yaroslavovych, Savochenko Volodymyr Vasyliovych, Kovtunovych Ivan Vasyliovych
Назва патенту російськоюСпособ строительства противофильтрационного экрана
Автори російськоюБойко Владимир Михайлович, Войтович Иван Васильевич, Мартинюк Григорий Феодосиевич, Бойко Григорий Ярославович, Савоченко Владимир Васильевич, Ковтунович Иван Васильевич
МПК / Мітки
МПК: E02B 3/14
Мітки: будівництва, екрана, протифільтраційного, спосіб
