Септик для біологічного очищення побутових стічних вод

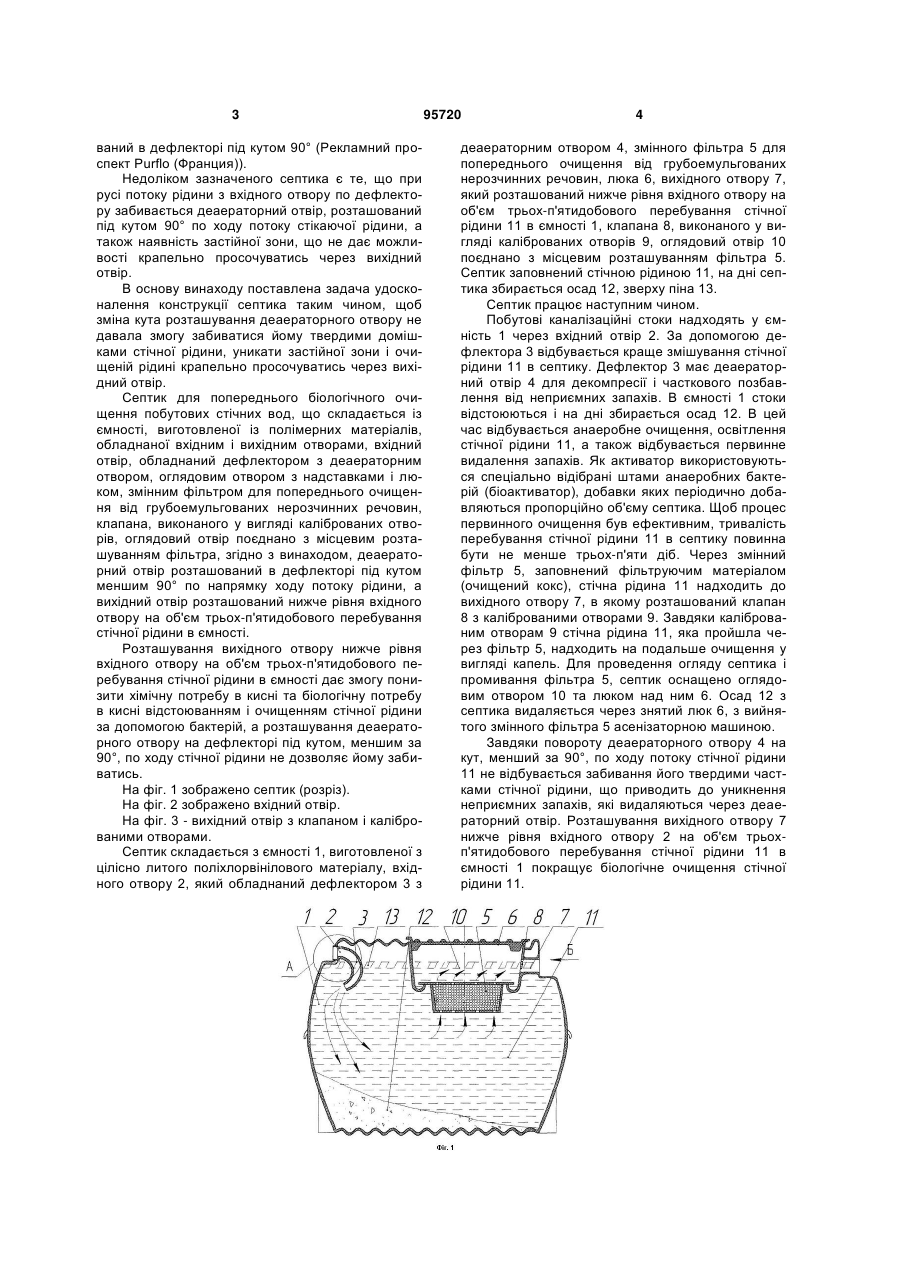

Септик для біологічного очищення побутових стічних вод, який включає ємність, що виготовлена з полімерних матеріалів, обладнану вхідним і вихідним отворами, вхідний отвір обладнаний дефлектором з деаераторним отвором, оглядовий отвір з надставками і люком, змінний фільтр для попереднього очищення від грубоемульгованих нерозчинних речовин, клапан, що виконано у вигляді каліброваних отворів, а оглядовий отвір поєднано з місцевим розташуванням фільтра, який відрізняється тим, що деаераторний отвір виконано під кутом, меншим за 90°, по ходу потоку стічної рідини, а вихідний отвір розташований нижче рівня вхідного отвору на об'єм три-п'ятидобового перебування стічної рідини в ємності. Винахід належить до пристроїв біологічного очищення побутових стічних вод і може бути застосований для попереднього очищення стічної води в місцях, де відсутня каналізаційна система (придорожні кафе, ресторани, АЗС, готелі, туалети та ін.), які необхідно облаштовувати автономними системами каналізації. Відомий апарат для гравітаційного розподілу сумішей і екстрактивної очистки важкої фази, який складається з корпуса з вхідними та вихідними патрубками, вбудованої безкришкової камери для екстракції, з пристроями для вводу та виводу важкої фази і екстрагента, верхня частина камери розташована вище рівня рідини в апараті, пристрої для вводу важкої фази і екстрагента розташовані відповідно у верхній і нижній частинах камери, а пристрої для її виводу у нижній і верхній частинах камери. (Пат. України № 67810, B01D 17/025, 17/032 бюл. № 7). Недоліком апарату є те, що апарат призначений для гравітаційного розподілу сумішей, а біологічна очистка не відбувається. Відомий горизонтальний відстійник, що містить прямокутний басейн, зі встановленими в ньому вирівнювачами потоку води, що відстоюється, вхідний і вихідний лотки із зливними порогами, вирівнювачі, виконані у вигляді П-подібних труб, встановлених на зливних порогах на відстань один від одного 1,0-1,5 м і опущених одним кінцем в басейн на 0,4-0,6 його глибини, а іншим - у вхідній і вихідний лотки. (Пат. України № 12564, В01D 21/02 бюл. № 1). Недоліками відстійника є те, що в ньому проходить відстоювання, а не біологічне очищення. Найближчим до запропонованого рішення є септик для відстоювання, який являє собою монолітну ємність, що складається із ємності, виготовленої із полімерних матеріалів, обладнаної вхідним і вихідним отворами, вхідний отвір обладнаний дефлектором з деаераторним отвором, також є оглядовий отвір з надставками і люком, вмонтованим в нього фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин, вхідний отвір обладнаний клапаном, виконаним у вигляді каліброваних отворів, а оглядовий отвір поєднано з місцевим розташуванням фільтра. Деаераторний отвір розташо (19) UA (11) 95720 (13) C2 (21) a201005024 (22) 26.04.2010 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) КИРІЄНКО ПЕТРО ГРИГОРОВИЧ, КОБРІН ВІТАЛІЙ МИКОЛАЙОВИЧ, НЕЧИПОРУК МИКОЛА ВАСИЛЬОВИЧ, ПЕРЕМОТ ВАЛЕНТИНА ЮРІЇВНА (73) НАЦІОНАЛЬНИЙ АЕРОКОСМІЧНИЙ УНІВЕРСИТЕТ ІМ. М.Є.ЖУКОВСЬКОГО "ХАРКІВСЬКИЙ АВІАЦІЙНИЙ ІНСТИТУТ" (56) Cептик PURFLO: устройство и действие, Internet Wayback Machine архів , 30.01.2009 US 4886605, 12.12.1989, A US 3221881, 07.12.1962, A 3 ваний в дефлекторі під кутом 90° (Рекламний проспект Purflo (Франция)). Недоліком зазначеного септика є те, що при русі потоку рідини з вхідного отвору по дефлектору забивається деаераторний отвір, розташований під кутом 90° по ходу потоку стікаючої рідини, а також наявність застійної зони, що не дає можливості крапельно просочуватись через вихідний отвір. В основу винаходу поставлена задача удосконалення конструкції септика таким чином, щоб зміна кута розташування деаераторного отвору не давала змогу забиватися йому твердими домішками стічної рідини, уникати застійної зони і очищеній рідині крапельно просочуватись через вихідний отвір. Септик для попереднього біологічного очищення побутових стічних вод, що складається із ємності, виготовленої із полімерних матеріалів, обладнаної вхідним і вихідним отворами, вхідний отвір, обладнаний дефлектором з деаераторним отвором, оглядовим отвором з надставками і люком, змінним фільтром для попереднього очищення від грубоемульгованих нерозчинних речовин, клапана, виконаного у вигляді каліброваних отворів, оглядовий отвір поєднано з місцевим розташуванням фільтра, згідно з винаходом, деаераторний отвір розташований в дефлекторі під кутом меншим 90° по напрямку ходу потоку рідини, а вихідний отвір розташований нижче рівня вхідного отвору на об'єм трьох-п'ятидобового перебування стічної рідини в ємності. Розташування вихідного отвору нижче рівня вхідного отвору на об'єм трьох-п'ятидобового перебування стічної рідини в ємності дає змогу понизити хімічну потребу в кисні та біологічну потребу в кисні відстоюванням і очищенням стічної рідини за допомогою бактерій, а розташування деаераторного отвору на дефлекторі під кутом, меншим за 90°, по ходу стічної рідини не дозволяє йому забиватись. На фіг. 1 зображено септик (розріз). На фіг. 2 зображено вхідний отвір. На фіг. 3 - вихідний отвір з клапаном і каліброваними отворами. Септик складається з ємності 1, виготовленої з цілісно литого поліхлорвінілового матеріалу, вхідного отвору 2, який обладнаний дефлектором 3 з 95720 4 деаераторним отвором 4, змінного фільтра 5 для попереднього очищення від грубоемульгованих нерозчинних речовин, люка 6, вихідного отвору 7, який розташований нижче рівня вхідного отвору на об'єм трьох-п'ятидобового перебування стічної рідини 11 в ємності 1, клапана 8, виконаного у вигляді каліброваних отворів 9, оглядовий отвір 10 поєднано з місцевим розташуванням фільтра 5. Септик заповнений стічною рідиною 11, на дні септика збирається осад 12, зверху піна 13. Септик працює наступним чином. Побутові каналізаційні стоки надходять у ємність 1 через вхідний отвір 2. За допомогою дефлектора 3 відбувається краще змішування стічної рідини 11 в септику. Дефлектор 3 має деаераторний отвір 4 для декомпресії і часткового позбавлення від неприємних запахів. В ємності 1 стоки відстоюються і на дні збирається осад 12. В цей час відбувається анаеробне очищення, освітлення стічної рідини 11, а також відбувається первинне видалення запахів. Як активатор використовуються спеціально відібрані штами анаеробних бактерій (біоактиватор), добавки яких періодично добавляються пропорційно об'єму септика. Щоб процес первинного очищення був ефективним, тривалість перебування стічної рідини 11 в септику повинна бути не менше трьох-п'яти діб. Через змінний фільтр 5, заповнений фільтруючим матеріалом (очищений кокс), стічна рідина 11 надходить до вихідного отвору 7, в якому розташований клапан 8 з каліброваними отворами 9. Завдяки каліброваним отворам 9 стічна рідина 11, яка пройшла через фільтр 5, надходить на подальше очищення у вигляді капель. Для проведення огляду септика і промивання фільтра 5, септик оснащено оглядовим отвором 10 та люком над ним 6. Осад 12 з септика видаляється через знятий люк 6, з вийнятого змінного фільтра 5 асенізаторною машиною. Завдяки повороту деаераторного отвору 4 на кут, менший за 90°, по ходу потоку стічної рідини 11 не відбувається забивання його твердими частками стічної рідини, що приводить до уникнення неприємних запахів, які видаляються через деаераторний отвір. Розташування вихідного отвору 7 нижче рівня вхідного отвору 2 на об'єм трьохп'ятидобового перебування стічної рідини 11 в ємності 1 покращує біологічне очищення стічної рідини 11. 5 Комп’ютерна верстка Мацело М. 95720 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
