Пристрій регулювання вологості повітря в кліматичній камері

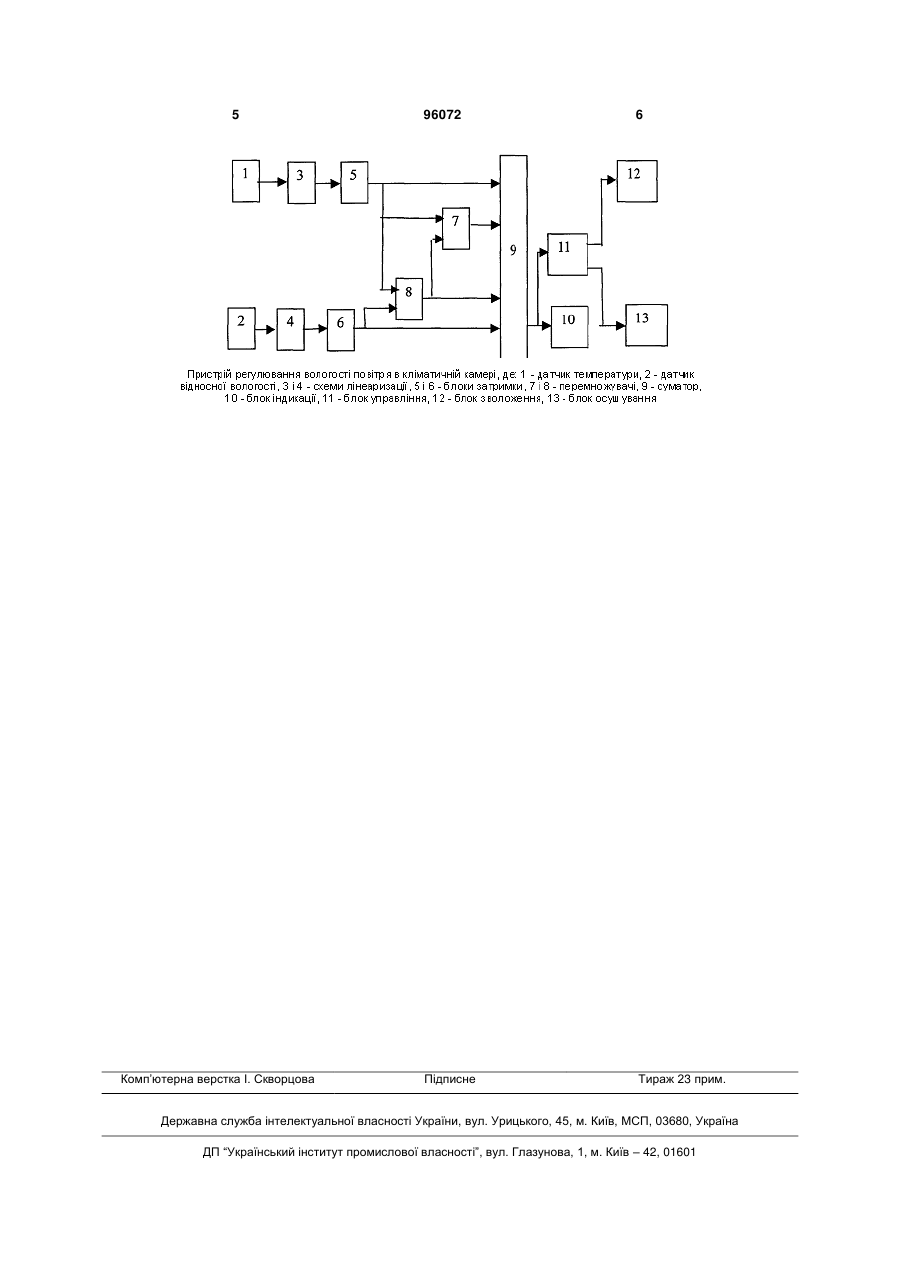

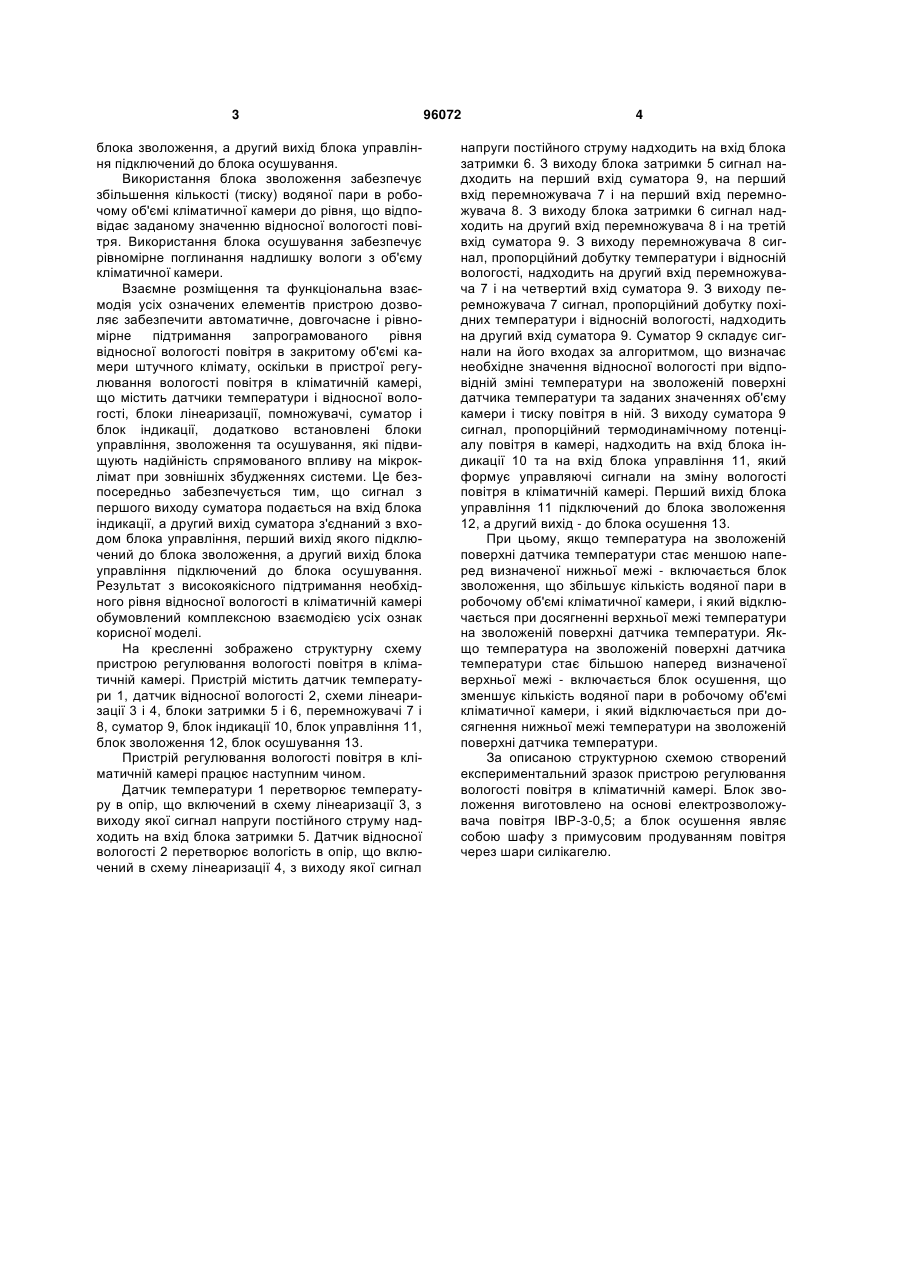

Пристрій регулювання вологості повітря в кліматичній камері, що містить два ланцюги з послідовно з'єднаних датчика температури, схеми лінеаризації, блока затримки та датчика відносної вологості, схеми лінеаризації, блока затримки, перший з яких з'єднаний з суматором та першим і другим помножувачами, а другий - з другим помножувачем і суматором, помножувачі з'єднані між собою і з суматором, та блок індикації, який відрізняється тим, що в нього додатково введені блок керування, блок зволоження та блок осушування, при цьому вихід суматора з'єднаний з входом блока індикації та з входом блока керування, перший вихід якого підключений до блока зволоження, а другий вихід блока керування підключений до блока осушування. (19) (21) a201004818 (22) 22.04.2010 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ГРИГОРЮК ІВАН ПАНАСОВИЧ, МЕЛЬНИЧУК МАКСИМ ДМИТРОВИЧ, МИРОНЕНКО ВАЛЕНТИН ГРИГОРОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, СЕРГА ОЛЕСЯ ІВАНІВНА (73) ГРИГОРЮК ІВАН ПАНАСОВИЧ, МЕЛЬНИЧУК МАКСИМ ДМИТРОВИЧ, МИРОНЕНКО ВАЛЕНТИН ГРИГОРОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, СЕРГА ОЛЕСЯ ІВАНІВНА (56) UA 64206 A; 15.02.2004 UA 78085 C2; 15.02.2007 SU 1167593 A; 15.07.1985 RU 2168119 C2; 27.05.2001 US 5353862; 11.10.1994 JP 58028938 A; 21.02.1983 3 блока зволоження, а другий вихід блока управління підключений до блока осушування. Використання блока зволоження забезпечує збільшення кількості (тиску) водяної пари в робочому об'ємі кліматичної камери до рівня, що відповідає заданому значенню відносної вологості повітря. Використання блока осушування забезпечує рівномірне поглинання надлишку вологи з об'єму кліматичної камери. Взаємне розміщення та функціональна взаємодія усіх означених елементів пристрою дозволяє забезпечити автоматичне, довгочасне і рівномірне підтримання запрограмованого рівня відносної вологості повітря в закритому об'ємі камери штучного клімату, оскільки в пристрої регулювання вологості повітря в кліматичній камері, що містить датчики температури і відносної вологості, блоки лінеаризації, помножувачі, суматор і блок індикації, додатково встановлені блоки управління, зволоження та осушування, які підвищують надійність спрямованого впливу на мікроклімат при зовнішніх збудженнях системи. Це безпосередньо забезпечується тим, що сигнал з першого виходу суматора подається на вхід блока індикації, а другий вихід суматора з'єднаний з входом блока управління, перший вихід якого підключений до блока зволоження, а другий вихід блока управління підключений до блока осушування. Результат з високоякісного підтримання необхідного рівня відносної вологості в кліматичній камері обумовлений комплексною взаємодією усіх ознак корисної моделі. На кресленні зображено структурну схему пристрою регулювання вологості повітря в кліматичній камері. Пристрій містить датчик температури 1, датчик відносної вологості 2, схеми лінеаризації 3 і 4, блоки затримки 5 і 6, перемножувачі 7 і 8, суматор 9, блок індикації 10, блок управління 11, блок зволоження 12, блок осушування 13. Пристрій регулювання вологості повітря в кліматичній камері працює наступним чином. Датчик температури 1 перетворює температуру в опір, що включений в схему лінеаризації 3, з виходу якої сигнал напруги постійного струму надходить на вхід блока затримки 5. Датчик відносної вологості 2 перетворює вологість в опір, що включений в схему лінеаризації 4, з виходу якої сигнал 96072 4 напруги постійного струму надходить на вхід блока затримки 6. З виходу блока затримки 5 сигнал надходить на перший вхід суматора 9, на перший вхід перемножувача 7 і на перший вхід перемножувача 8. З виходу блока затримки 6 сигнал надходить на другий вхід перемножувача 8 і на третій вхід суматора 9. З виходу перемножувача 8 сигнал, пропорційний добутку температури і відносній вологості, надходить на другий вхід перемножувача 7 і на четвертий вхід суматора 9. З виходу перемножувача 7 сигнал, пропорційний добутку похідних температури і відносній вологості, надходить на другий вхід суматора 9. Суматор 9 складує сигнали на його входах за алгоритмом, що визначає необхідне значення відносної вологості при відповідній зміні температури на зволоженій поверхні датчика температури та заданих значеннях об'єму камери і тиску повітря в ній. З виходу суматора 9 сигнал, пропорційний термодинамічному потенціалу повітря в камері, надходить на вхід блока індикації 10 та на вхід блока управління 11, який формує управляючі сигнали на зміну вологості повітря в кліматичній камері. Перший вихід блока управління 11 підключений до блока зволоження 12, а другий вихід - до блока осушення 13. При цьому, якщо температура на зволоженій поверхні датчика температури стає меншою наперед визначеної нижньої межі - включається блок зволоження, що збільшує кількість водяної пари в робочому об'ємі кліматичної камери, і який відключається при досягненні верхньої межі температури на зволоженій поверхні датчика температури. Якщо температура на зволоженій поверхні датчика температури стає більшою наперед визначеної верхньої межі - включається блок осушення, що зменшує кількість водяної пари в робочому об'ємі кліматичної камери, і який відключається при досягнення нижньої межі температури на зволоженій поверхні датчика температури. За описаною структурною схемою створений експериментальний зразок пристрою регулювання вологості повітря в кліматичній камері. Блок зволоження виготовлено на основі електрозволожувача повітря ІВР-3-0,5; а блок осушення являє собою шафу з примусовим продуванням повітря через шари силікагелю. 5 Комп’ютерна верстка І. Скворцова 96072 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
