Пристрій регулювання вологості паперового полотна

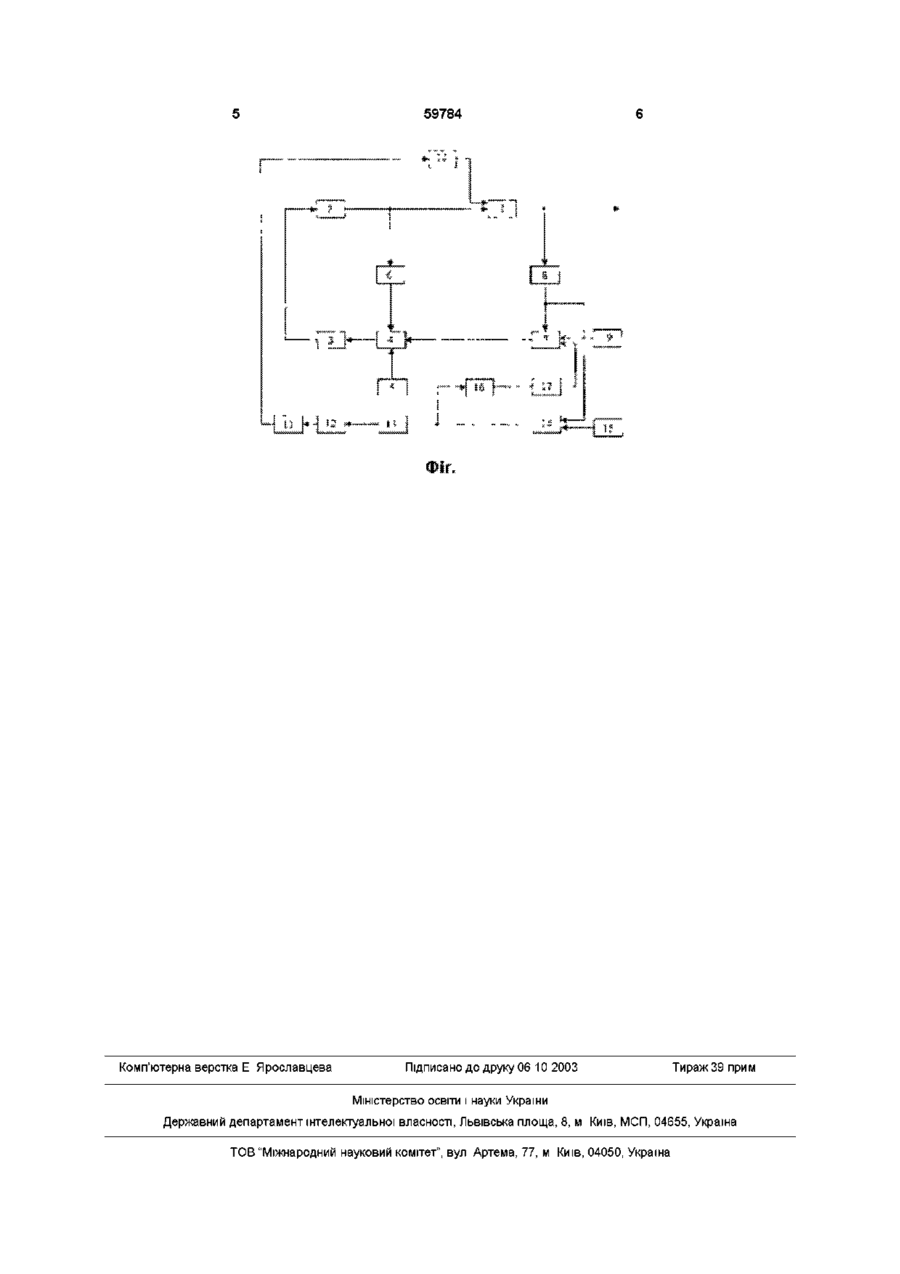

Пристрій регулювання вологості паперового полотна, який складається з ланки регулювального каналу вологості, перший вхід якої зв'язаний з ланкою регулювального каналу тиску, до входу якого приєднаний регулювальний клапан, вхід якого електрично з'єднаний з регулятором тиску, перший вхід якого з'єднаний з блоком задания, а другий вхід з'єднаний з датчиком тиску, вхід якого з'єднаний з виходом ланки регулювального каналу тиску, а третій вхід регулятора тиску, з єднаний з послідовно включеними регулятором вологості і датчиком вологості, вхід якого з'єднаний з виходом ланки регулювального каналу вологості, причому другий вхід регулятора вологості з'єднаний з блоком задания вологості, а другий вхід ланки регулювального каналу вологості з'єднаний з ланкою регулювального каналу сукнопродувних валків, які з'єднані з вентилятором, який механічно зв'язаним з електродвигуном, який відрізняється тим що додатково оснащений блоком нелінійності, інтегратором, а також послідовно з'єднаними блоком регулювання частоти обертання, регулятором подачі повітря, блоком задания подачі повітря, причому другий вхід регулятора подачі повітря з'єднаний з виходом датчика вологості, а вихід регулятора подачі повітря з'єднаний з блоком неЛІНІЙНОСТІ, вихід якого з'єднаний з входом інтегратора, а його вихід з'єднаний з третім входом регулятора вологості Пристрій відноситься до царини целюлознопаперової промисловості і може використовуватися при автоматичному регулюванні процесів сушки паперового полотна на папероробних машинах Найближчою за технічною суттю є двохконтурна автоматична система регулювання вологості /Г А Кондрашкова, В Н Леонтьев, О М Шапоров Автоматизация технологических процессов производства бумаги - М Лесная про-сть, 1989 стор 248/, яка складається з ланки регулювального каналу вологості, перший вхід якої зв'язаний з ланкою регулювального каналу тиску, до входу якого під'єднаний регулювальний клапан, вхід якого електрично з'єднаний з регулятором тиску, перший вхід якого з'єднаний з блоком завдання, а другий вхід з'єднаний з давачем тиску, вхід якого з'єднаний з виходом ланки регулювального каналу тиску, а третій вхід регулятора тиску, з'єднаний послідовно включеним регулятором вологості, давачем вологості, вхід якого з'єднаний з виходом ланки регулювального каналу вологості, а другий вхід регулятора вологості з'єднаний з блоком завдання вологості, а другий вхід ланки регулюваль ного каналу вологості з єднаний з ланкою регулювального каналу сукнопродувних валків, які з'єднані з вентилятором, який механічно зв'язаний з електродвигуном Система знаходиться під дією випадкових збурень, що впливають на кінцеву вологість Крім того канал регулювання вологості паперового полотна має велику сталу часу, внаслідок великої сталої часу нагріву сушильних циліндрів, а також суттєву не ЛІНІЙНІСТЬ в процесах збільшення чи зменшення тиску пари в сушильних циліндрах Все це не дозволяє в перехідних режимах роботи »підтримувати вологість паперового полотна з заданою точністю В основу винаходу покладено завдання створити пристрій точного регулювання вологості паперового полотна, в якому введення нових блоків дозволило б з високою точністю підтримувати задану вологість паперового полотна і тим самим знизити КІЛЬКІСТЬ браку Поставлене завдання досягається тим, що пристрій регулювання вологості паперового полотна, що складається з ланки регулювального ка 00 ю 59784 налу вологості, перший вхід якої звязании з ланкою регулювального каналу тиску, до входу якого під'єднаний регулювальний клапан, вхід якого електрично з'єднаний з регулятором тиску, перший вхід якого з'єднаний з блоком завдання, а другий вхід з'єднаний з давачем тиску, вхід якого з'єднаний з виходом ланки регулювального каналу тиску, а третій вхід регулятора тиску, з'єднаний послідовно включеним регулятором вологості, давачем вологості, вхід якого з'єднаний з виходом ланки регулювального каналу вологості, а другий вхід регулятора вологості з'єднаний з блоком завдання вологості, а другий вхід ланки регулювального каналу вологості з'єднаний з ланкою регулювального каналу сукнопродувних валків, які з'єднані з вентилятором, який механічно зв'язаний з електродвигуном, згідно винаходу, додатково споряджений блоком не ЛІНІЙНОСТІ, інтегратором, а також послідовно з'єднаними блоком регулювання частоти обертання, регулятором подачі повітря, блоком завдання подачі повітря, при чому другий вхід регулятора подачі повітря, з'єднаний з виходом давача вологості, а вихід регулятора подачі повітря з'єднаний з блоком не ЛІНІЙНОСТІ, ВИХІД ЯКОГО з'єднаний з входом інтегратора, а його вихід з'єднаний з третім входом регулятора вологості Спорядження пристрою блоком регулювання частоти обертання електродвигуна вентилятора, регулятором подачі повітря, нелінійною ланкою, інтегратором, суматором регулятора подачі повітря і блоком завдання забезпечує збільшення швидкодії контуру регулювання вологості паперового полотна і дозволяє підтримувати з високою точністю задану вологість паперового полотна, що зменшує КІЛЬКІСТЬ браку На фіг зображена функціональна схема пристрою Пристрій регулювання вологості паперового полотна складається з ланки регулювального каналу вологості 1, перший вхід якої зв'язаний з ланкою регулювального каналу тиску 2, до входу якого під'єднаний регулювальний клапан 3, вхід якого електричне з'єднаний з регулятором тиску 4, перший вхід якого з'єднаний з блоком завдання 5, а другий вхід з'єднаний з давачем тиску 6, вхід якого з'єднаний з виходом ланки регулювального каналу тиску 2, а третій вхід регулятора тиску 4, з'єднаний з послідовно включеними регулятором вологості 7, давачем вологості 8, вхід якого з'єднаний з виходом ланки регулювального каналу вологості 1, а другий вхід регулятора вологості 7 з'єднаний з блоком завдання вологості 9, а другий вхід ланки регулювального каналу вологості 1 з'єднаний з ланкою регулювального каналу сукнопродувних валків 10, які з'єднані з вентилятором 11, який механічно зв'язаний з електродвигуном 12, і послідовно з'єднаними блоком регулювання частоти обертання 13, регулятором подачі повітря 14, блоком завдання подачі повітря 15, при чому другий вхід регулятора подачі повітря 14, з'єднаний з виходом давача вологості 8, а вихід регулятора подачі повітря 14 з'єднаний з блоком не ЛІНІЙНОСТІ 16, вихід якого з'єднаний з входом інтегратора 17, а його вихід з'єднаний з третім входом регулятора вологості 7 Пристрій працює таким чином Вологість паперового полотна регулюється зміною температури поверхні сушильних циліндрів шляхом зміни тиску ланки регулювального каналу тиску 2 На вході регулятора вологості 7 порівнюється сигнал завдання від блоку завдання вологості 9 і сигнал зворотнього зв'язку за вологістю з давача вологості 8 Регулятор вологості 7 формує коректуючий сигнал на регулятор тиску 4, на вході якого порівнюються задане значення тиску від блоку завдання тиску 5 і дійсне значення тиску з давача тиску 6 Регулятор тиску 4 формує керуючий сигнал на закриття чи відкриття регулювального клапана 3, який змінює тиск пари в сушильних циліндрах по каналу ланки регулювання тиску 2 Корекція вологості по швидкодіючому контурі ланки регулювального каналу сукнопродувних валків 10 здійснюється зміною швидкості обертання вентилятора 11, який приводиться в рух електродвигуном 12, який керується від блоку регулювання частоти обертання 13, регулюючий сигнал якого подається від регулятора подачі повітря 14, на вході якого порівнюється сигнали блоку завдання подачі повітря 15 і давача вологості 8 Керуючий сигнал з регулятора подачі повітря 14 через нелінійну ланку 16 і інтегратор 17 подається на регулятор вологості 7, який коректує вологість по каналу температури сушильних циліндрів ланки регулювального каналу тиску 2 Таким чином, використання запропонованого пристрою з додатковим швидкодіючим каналом регулювання подачі повітря в сукнопродувні валки, який діє як "швидка допомога" до основного каналу, дозволяє підтримувати з високою точністю задану вологість паперового полотна, зменшити КІЛЬКІСТЬ браку, а також забезпечити максимальну продуктивність папероробної машини та зменшити собівартість продукції 59784 Комп'ютерна верстка Е Ярославцева Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
