Будівельна панель

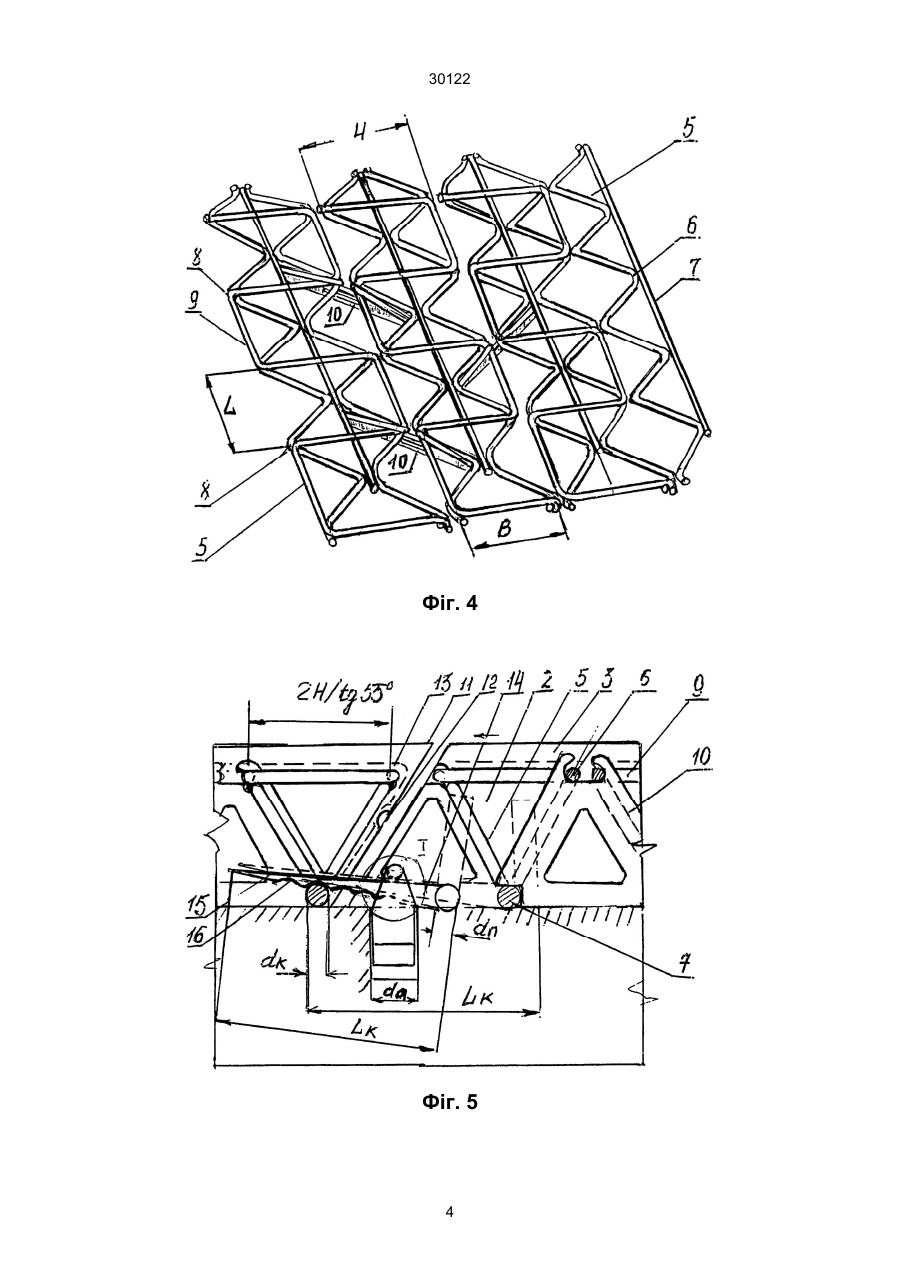

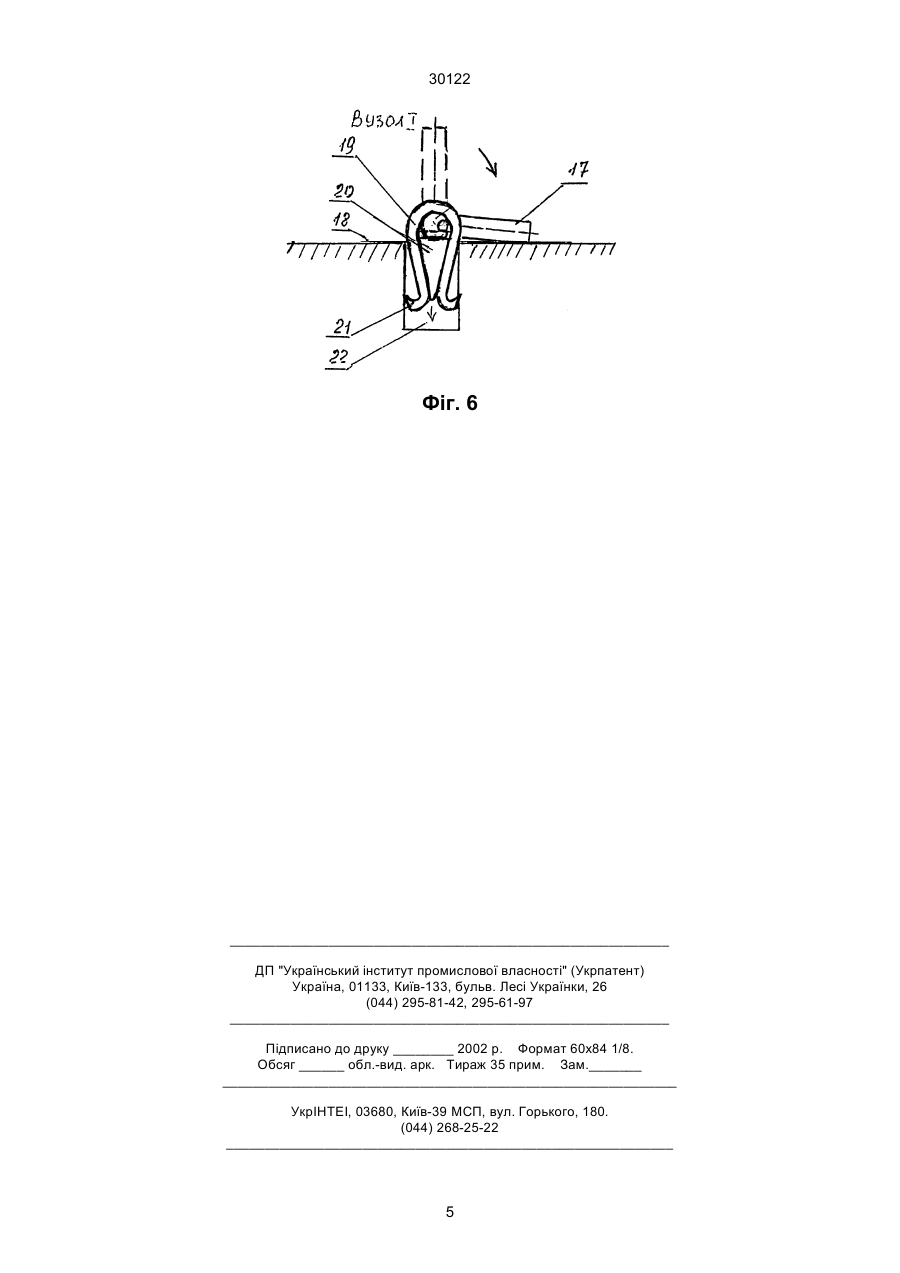

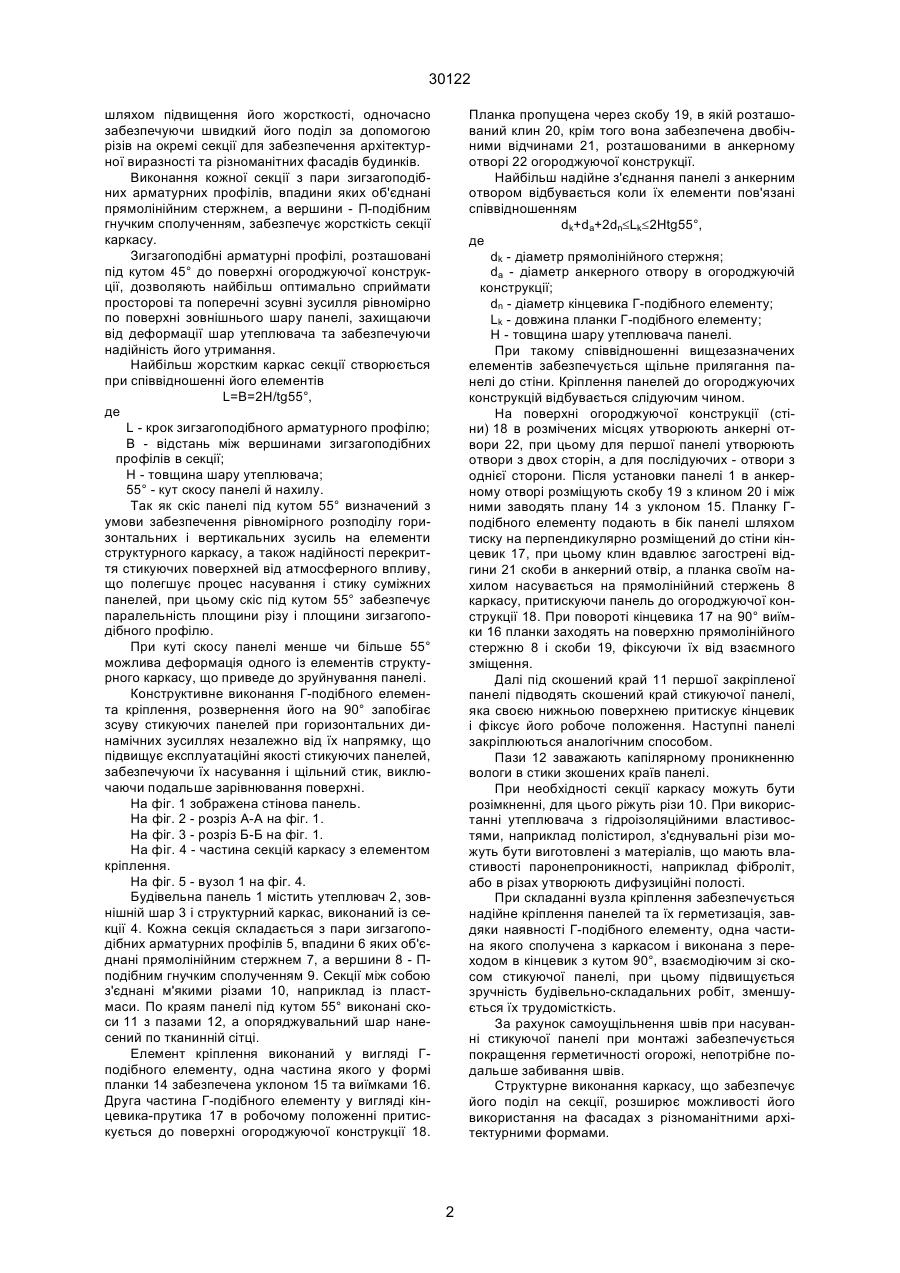

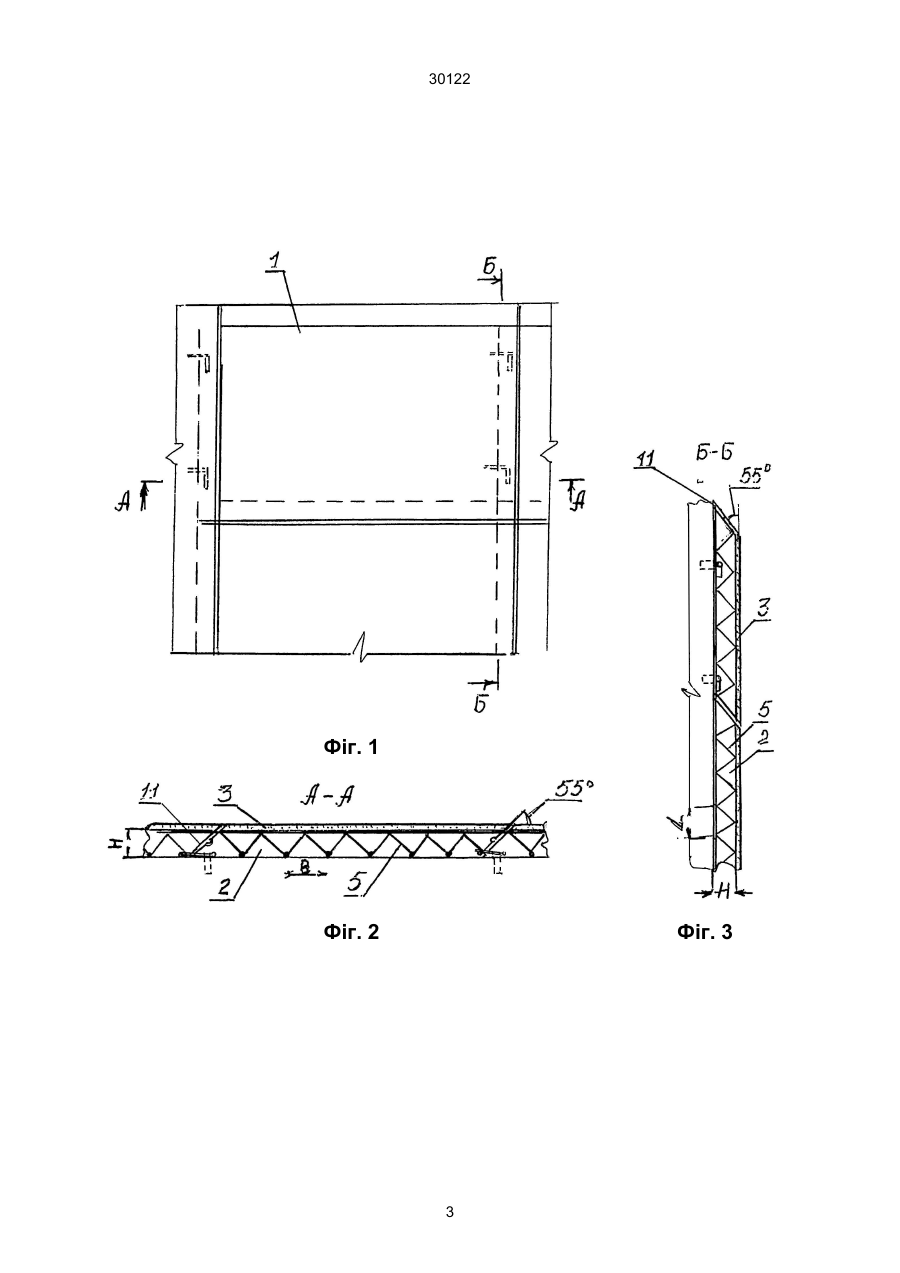

1. Будівельна панель, що містить зовнішній шар, утеплювач, елементи кріплення і структурний каркас, який відрізняється тим, що виконаний складеним, кожна секція якого становить пару зигзагоподібних арматурних профілів, їх впадини з'єднані прямолінійним стержнем, а вершини Пподібним гнучким сполученням, між собою секції об'єднані різами, а скіс панелі розташований під кутом 55°, при цьому розміри їх елементів пов'язані співвідношенням 30122 шляхом підвищення його жорсткості, одночасно забезпечуючи швидкий його поділ за допомогою різів на окремі секції для забезпечення архітектурної виразності та різноманітних фасадів будинків. Виконання кожної секції з пари зигзагоподібних арматурних профілів, впадини яких об'єднані прямолінійним стержнем, а вершини - П-подібним гнучким сполученням, забезпечує жорсткість секції каркасу. Зигзагоподібні арматурні профілі, розташовані під кутом 45° до поверхні огороджуючої конструкції, дозволяють найбільш оптимально сприймати просторові та поперечні зсувні зусилля рівномірно по поверхні зовнішнього шару панелі, захищаючи від деформації шар утеплювача та забезпечуючи надійність його утримання. Найбільш жорстким каркас секції створюється при співвідношенні його елементів L=В=2H/tg55°, де L - крок зигзагоподібного арматурного профілю; В - відстань між вершинами зигзагоподібних профілів в секції; Н - товщина шару утеплювача; 55° - кут скосу панелі й нахилу. Так як скіс панелі під кутом 55° визначений з умови забезпечення рівномірного розподілу горизонтальних і вертикальних зусиль на елементи структурного каркасу, а також надійності перекриття стикуючих поверхней від атмосферного впливу, що полегшує процес насування і стику суміжних панелей, при цьому скіс під кутом 55° забезпечує паралельність площини різу і площини зигзагоподібного профілю. При куті скосу панелі менше чи більше 55° можлива деформація одного із елементів структурного каркасу, що приведе до зруйнування панелі. Конструктивне виконання Г-подібного елемента кріплення, розвернення його на 90° запобігає зсуву стикуючих панелей при горизонтальних динамічних зусиллях незалежно від їх напрямку, що підвищує експлуатаційні якості стикуючих панелей, забезпечуючи їх насування і щільний стик, виключаючи подальше зарівнювання поверхні. На фіг. 1 зображена стінова панель. На фіг. 2 - розріз А-А на фіг. 1. На фіг. 3 - розріз Б-Б на фіг. 1. На фіг. 4 - частина секцій каркасу з елементом кріплення. На фіг. 5 - вузол 1 на фіг. 4. Будівельна панель 1 містить утеплювач 2, зовнішній шар 3 і структурний каркас, виконаний із секції 4. Кожна секція складається з пари зигзагоподібних арматурних профілів 5, впадини 6 яких об'єднані прямолінійним стержнем 7, а вершини 8 - Пподібним гнучким сполученням 9. Секції між собою з'єднані м'якими різами 10, наприклад із пластмаси. По краям панелі під кутом 55° виконані скоси 11 з пазами 12, а опоряджувальний шар нанесений по тканинній сітці. Елемент кріплення виконаний у вигляді Гподібного елементу, одна частина якого у формі планки 14 забезпечена уклоном 15 та виїмками 16. Друга частина Г-подібного елементу у вигляді кінцевика-прутика 17 в робочому положенні притискується до поверхні огороджуючої конструкції 18. Планка пропущена через скобу 19, в якій розташований клин 20, крім того вона забезпечена двобічними відчинами 21, розташованими в анкерному отворі 22 огороджуючої конструкції. Найбільш надійне з'єднання панелі з анкерним отвором відбувається коли їх елементи пов'язані співвідношенням dk+da+2dn£Lk£2Htg55°, де dk - діаметр прямолінійного стержня; da - діаметр анкерного отвору в огороджуючій конструкції; dn - діаметр кінцевика Г-подібного елементу; Lk - довжина планки Г-подібного елементу; Н - товщина шару утеплювача панелі. При такому співвідношенні вищезазначених елементів забезпечується щільне прилягання панелі до стіни. Кріплення панелей до огороджуючих конструкцій відбувається слідуючим чином. На поверхні огороджуючої конструкції (стіни) 18 в розмічених місцях утворюють анкерні отвори 22, при цьому для першої панелі утворюють отвори з двох сторін, а для послідуючих - отвори з однієї сторони. Після установки панелі 1 в анкерному отворі розміщують скобу 19 з клином 20 і між ними заводять плану 14 з уклоном 15. Планку Гподібного елементу подають в бік панелі шляхом тиску на перпендикулярно розміщений до стіни кінцевик 17, при цьому клин вдавлює загострені відгини 21 скоби в анкерний отвір, а планка своїм нахилом насувається на прямолінійний стержень 8 каркасу, притискуючи панель до огороджуючої конструкції 18. При повороті кінцевика 17 на 90° виїмки 16 планки заходять на поверхню прямолінійного стержню 8 і скоби 19, фіксуючи їх від взаємного зміщення. Далі під скошений край 11 першої закріпленої панелі підводять скошений край стикуючої панелі, яка своєю нижньою поверхнею притискує кінцевик і фіксує його робоче положення. Наступні панелі закріплюються аналогічним способом. Пази 12 заважають капілярному проникненню вологи в стики зкошених країв панелі. При необхідності секції каркасу можуть бути розімкненні, для цього ріжуть різи 10. При використанні утеплювача з гідроізоляційними властивостями, наприклад полістирол, з'єднувальні різи можуть бути виготовлені з матеріалів, що мають властивості паронепроникності, наприклад фіброліт, або в різах утворюють дифузиційні полості. При складанні вузла кріплення забезпечується надійне кріплення панелей та їх герметизація, завдяки наявності Г-подібного елементу, одна частина якого сполучена з каркасом і виконана з переходом в кінцевик з кутом 90°, взаємодіючим зі скосом стикуючої панелі, при цьому підвищується зручність будівельно-складальних робіт, зменшується їх трудомісткість. За рахунок самоущільнення швів при насуванні стикуючої панелі при монтажі забезпечується покращення герметичності огорожі, непотрібне подальше забивання швів. Структурне виконання каркасу, що забезпечує його поділ на секції, розширює можливості його використання на фасадах з різноманітними архітектурними формами. 2 30122 Фіг. 1 Фіг. 2 Фіг. 3 3 30122 Фіг. 4 Фіг. 5 4 30122 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
