Спосіб виготовлення блока обмоток для котушки трансформатора і котушка трансформатора, виготовлена цим способом

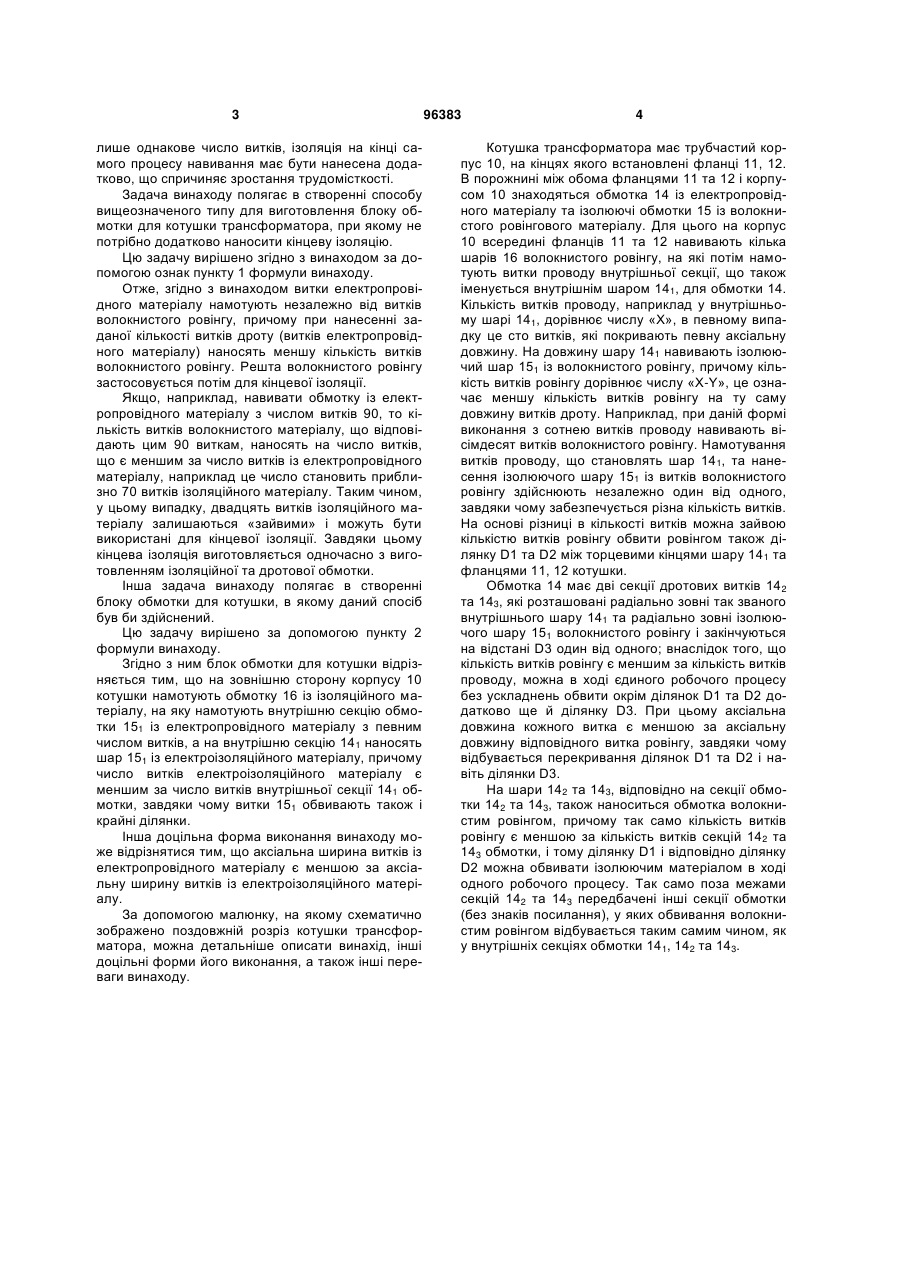

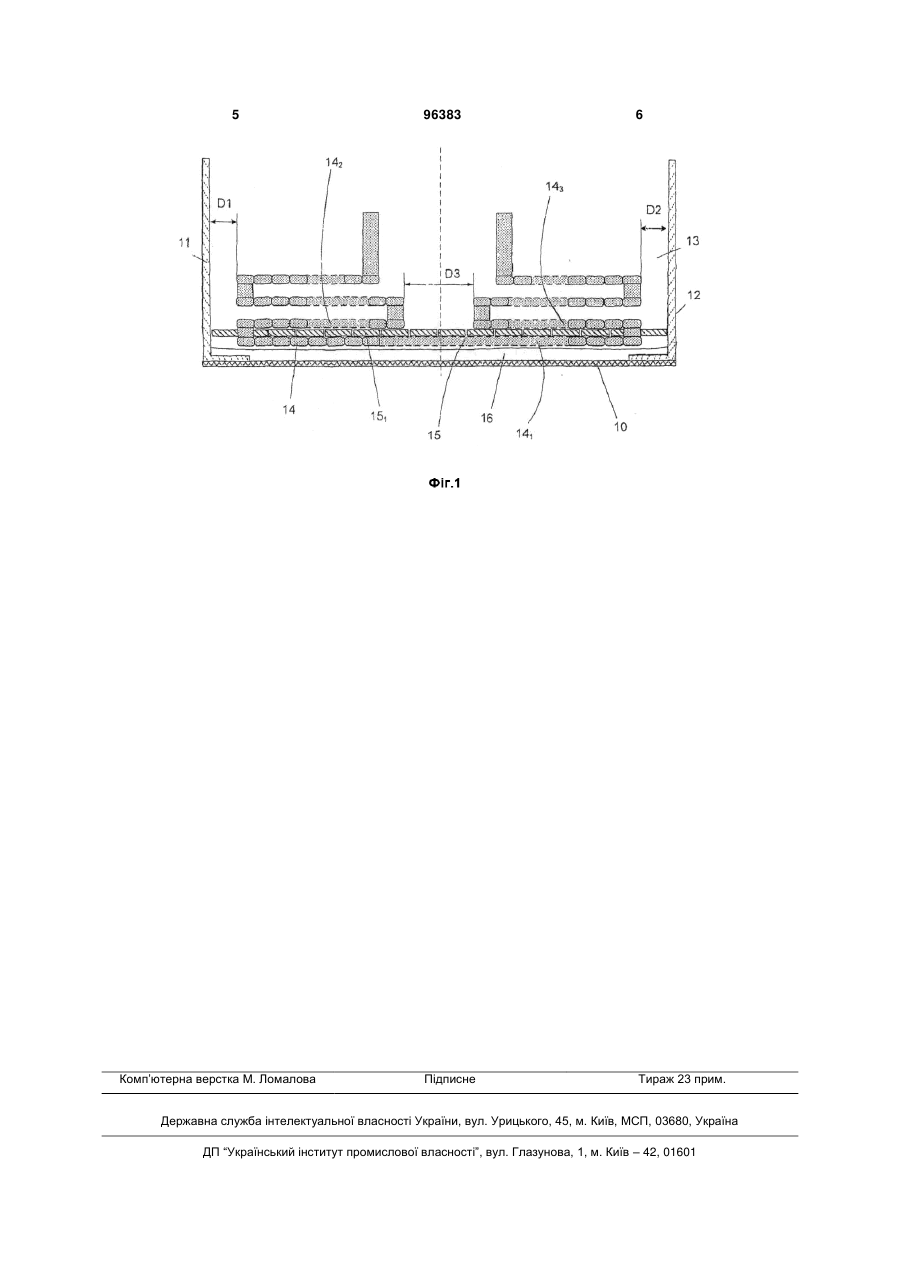

1. Спосіб виготовлення блока обмоток для котушки трансформатора, який має принаймні одну обмотку із електропровідного матеріалу у формі проводу або стрічки з багатьма витками та ізоляційний шар із електроізоляційного волокнистого матеріалу з певною кількістю витків ізоляційного волокнистого матеріалу, який відрізняється тим, що витки електропровідного матеріалу намотують незалежно від витків ізоляційного матеріалу, C2 2 96383 1 3 лише однакове число витків, ізоляція на кінці самого процесу навивання має бути нанесена додатково, що спричиняє зростання трудомісткості. Задача винаходу полягає в створенні способу вищеозначеного типу для виготовлення блоку обмотки для котушки трансформатора, при якому не потрібно додатково наносити кінцеву ізоляцію. Цю задачу вирішено згідно з винаходом за допомогою ознак пункту 1 формули винаходу. Отже, згідно з винаходом витки електропровідного матеріалу намотують незалежно від витків волокнистого ровінгу, причому при нанесенні заданої кількості витків дроту (витків електропровідного матеріалу) наносять меншу кількість витків волокнистого ровінгу. Решта волокнистого ровінгу застосовується потім для кінцевої ізоляції. Якщо, наприклад, навивати обмотку із електропровідного матеріалу з числом витків 90, то кількість витків волокнистого матеріалу, що відповідають цим 90 виткам, наносять на число витків, що є меншим за число витків із електропровідного матеріалу, наприклад це число становить приблизно 70 витків ізоляційного матеріалу. Таким чином, у цьому випадку, двадцять витків ізоляційного матеріалу залишаються «зайвими» і можуть бути використані для кінцевої ізоляції. Завдяки цьому кінцева ізоляція виготовляється одночасно з виготовленням ізоляційної та дротової обмотки. Інша задача винаходу полягає в створенні блоку обмотки для котушки, в якому даний спосіб був би здійснений. Цю задачу вирішено за допомогою пункту 2 формули винаходу. Згідно з ним блок обмотки для котушки відрізняється тим, що на зовнішню сторону корпусу 10 котушки намотують обмотку 16 із ізоляційного матеріалу, на яку намотують внутрішню секцію обмотки 151 із електропровідного матеріалу з певним числом витків, а на внутрішню секцію 141 наносять шар 151 із електроізоляційного матеріалу, причому число витків електроізоляційного матеріалу є меншим за число витків внутрішньої секції 141 обмотки, завдяки чому витки 151 обвивають також і крайні ділянки. Інша доцільна форма виконання винаходу може відрізнятися тим, що аксіальна ширина витків із електропровідного матеріалу є меншою за аксіальну ширину витків із електроізоляційного матеріалу. За допомогою малюнку, на якому схематично зображено поздовжній розріз котушки трансформатора, можна детальніше описати винахід, інші доцільні форми його виконання, а також інші переваги винаходу. 96383 4 Котушка трансформатора має трубчастий корпус 10, на кінцях якого встановлені фланці 11, 12. В порожнині між обома фланцями 11 та 12 і корпусом 10 знаходяться обмотка 14 із електропровідного матеріалу та ізолюючі обмотки 15 із волокнистого ровінгового матеріалу. Для цього на корпус 10 всередині фланців 11 та 12 навивають кілька шарів 16 волокнистого ровінгу, на які потім намотують витки проводу внутрішньої секції, що також іменується внутрішнім шаром 141, для обмотки 14. Кількість витків проводу, наприклад у внутрішньому шарі 141, дорівнює числу «X», в певному випадку це сто витків, які покривають певну аксіальну довжину. На довжину шару 141 навивають ізолюючий шар 151 із волокнистого ровінгу, причому кількість витків ровінгу дорівнює числу «X-Y», це означає меншу кількість витків ровінгу на ту саму довжину витків дроту. Наприклад, при даній формі виконання з сотнею витків проводу навивають вісімдесят витків волокнистого ровінгу. Намотування витків проводу, що становлять шар 141, та нанесення ізолюючого шару 151 із витків волокнистого ровінгу здійснюють незалежно один від одного, завдяки чому забезпечується різна кількість витків. На основі різниці в кількості витків можна зайвою кількістю витків ровінгу обвити ровінгом також ділянку D1 та D2 між торцевими кінцями шару 14 1 та фланцями 11, 12 котушки. Обмотка 14 має дві секції дротових витків 142 та 143, які розташовані радіально зовні так званого внутрішнього шару 141 та радіально зовні ізолюючого шару 151 волокнистого ровінгу і закінчуються на відстані D3 один від одного; внаслідок того, що кількість витків ровінгу є меншим за кількість витків проводу, можна в ході єдиного робочого процесу без ускладнень обвити окрім ділянок D1 тa D2 додатково ще й ділянку D3. При цьому аксіальна довжина кожного витка є меншою за аксіальну довжину відповідного витка ровінгу, завдяки чому відбувається перекривання ділянок D1 тa D2 і навіть ділянки D3. На шари 142 та 143, відповідно на секції обмотки 142 та 143, також наноситься обмотка волокнистим ровінгом, причому так само кількість витків ровінгу є меншою за кількість витків секцій 142 та 143 обмотки, і тому ділянку D1 і відповідно ділянку D2 можна обвивати ізолюючим матеріалом в ході одного робочого процесу. Так само поза межами секцій 142 та 143 передбачені інші секції обмотки (без знаків посилання), у яких обвивання волокнистим ровінгом відбувається таким самим чином, як у внутрішніх секціях обмотки 141, 142 та 143. 5 Комп’ютерна верстка М. Ломалова 96383 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
