Спосіб виготовлення маскувального покриття і маскувальна сіть, виготовлена за цим способом

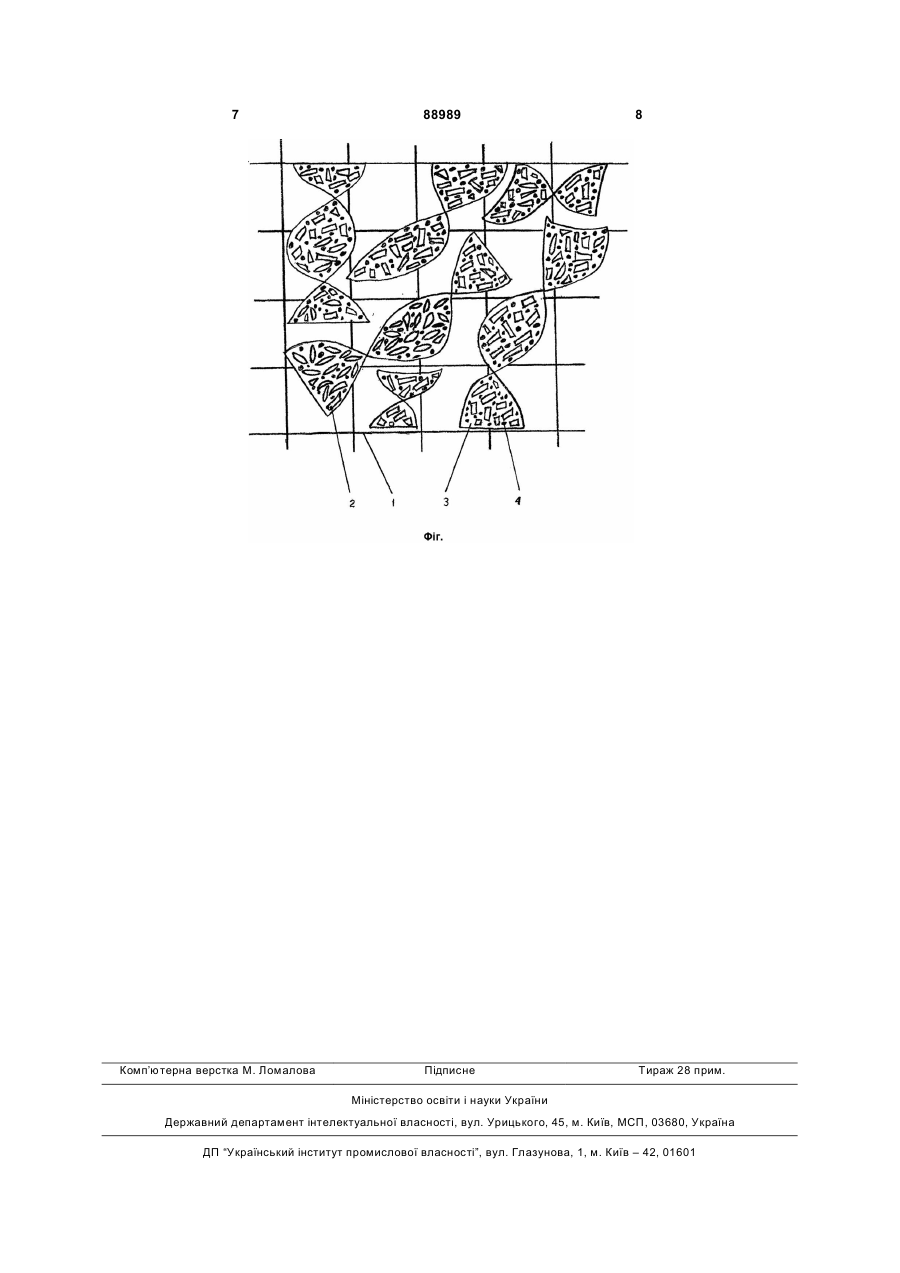

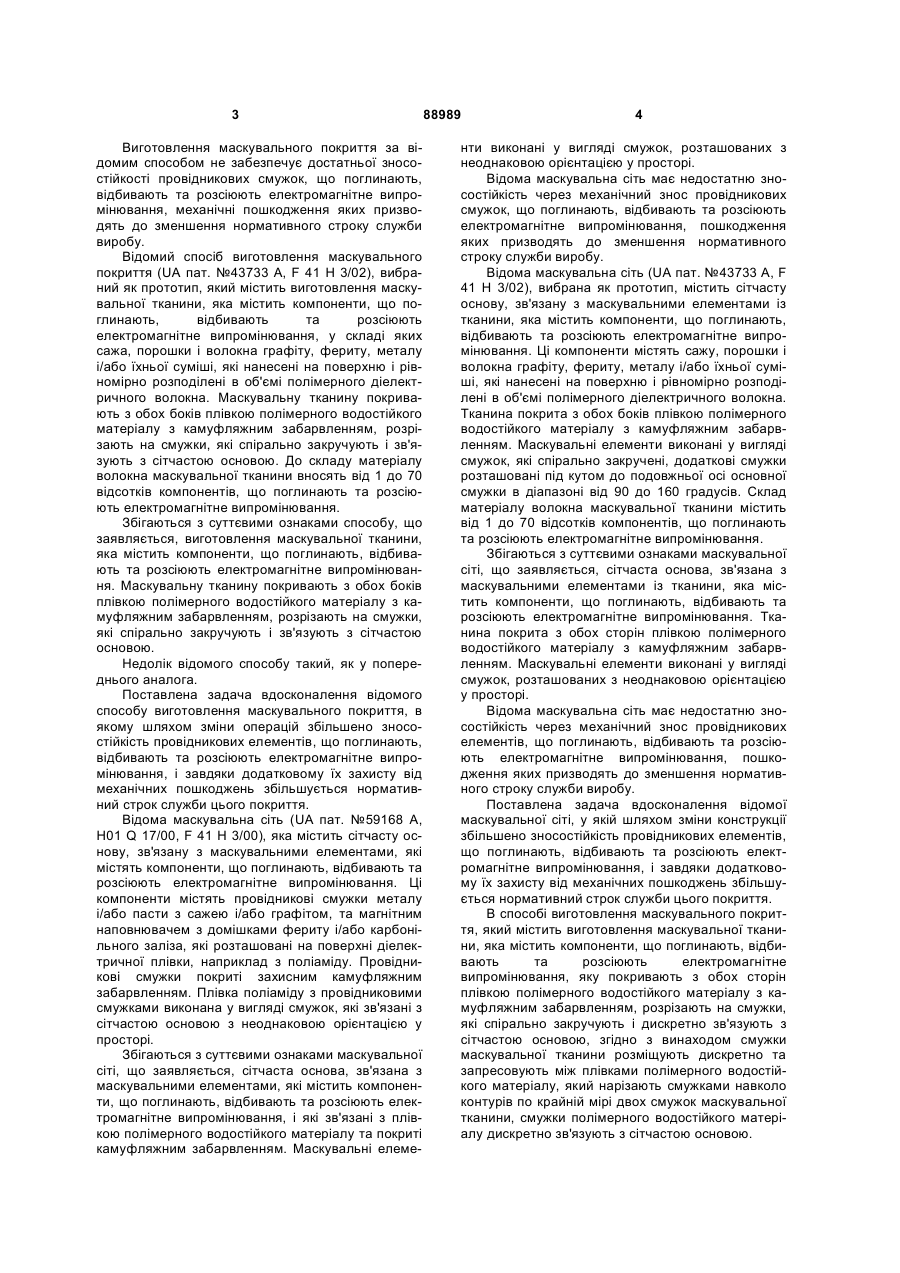

1. Спосіб виготовлення маскувального покриття, що включає виготовлення маскувальної тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання, яку покривають з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, розрізають на смужки, які спірально закручують і зв'язують з сітчастою основою, який відрізняється тим, що смужки маскувальної тканини розміщують дискретно та запресовують між плівками полімерного водостійкого матеріалу, який нарізають смужками навколо контурів щонайменше двох смужок маскувальної тка C2 2 88989 1 3 Виготовлення маскувального покриття за відомим способом не забезпечує достатньої зносостійкості провідникових смужок, що поглинають, відбивають та розсіюють електромагнітне випромінювання, механічні пошкодження яких призводять до зменшення нормативного строку служби виробу. Відомий спосіб виготовлення маскувального покриття (UA пат. №43733 A, F 41 Н 3/02), вибраний як прототип, який містить виготовлення маскувальної тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання, у складі яких сажа, порошки і волокна графіту, фериту, металу і/або їхньої суміші, які нанесені на поверхню і рівномірно розподілені в об'ємі полімерного діелектричного волокна. Маскувальну тканину покривають з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, розрізають на смужки, які спірально закручують і зв'язують з сітчастою основою. До складу матеріалу волокна маскувальної тканини вносять від 1 до 70 відсотків компонентів, що поглинають та розсіюють електромагнітне випромінювання. Збігаються з суттєвими ознаками способу, що заявляється, виготовлення маскувальної тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Маскувальну тканину покривають з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, розрізають на смужки, які спірально закручують і зв'язують з сітчастою основою. Недолік відомого способу такий, як у попереднього аналога. Поставлена задача вдосконалення відомого способу виготовлення маскувального покриття, в якому шляхом зміни операцій збільшено зносостійкість провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання, і завдяки додатковому їх захисту від механічних пошкоджень збільшується нормативний строк служби цього покриття. Відома маскувальна сіть (UA пат. №59168 A, H01 Q 17/00, F 41 Н 3/00), яка містить сітчасту основу, зв'язану з маскувальними елементами, які містять компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Ці компоненти містять провідникові смужки металу і/або пасти з сажею і/або графітом, та магнітним наповнювачем з домішками фериту і/або карбонільного заліза, які розташовані на поверхні діелектричної плівки, наприклад з поліаміду. Провідникові смужки покриті захисним камуфляжним забарвленням. Плівка поліаміду з провідниковими смужками виконана у вигляді смужок, які зв'язані з сітчастою основою з неоднаковою орієнтацією у просторі. Збігаються з суттєвими ознаками маскувальної сіті, що заявляється, сітчаста основа, зв'язана з маскувальними елементами, які містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання, і які зв'язані з плівкою полімерного водостійкого матеріалу та покриті камуфляжним забарвленням. Маскувальні елеме 88989 4 нти виконані у вигляді смужок, розташованих з неоднаковою орієнтацією у просторі. Відома маскувальна сіть має недостатню зносостійкість через механічний знос провідникових смужок, що поглинають, відбивають та розсіюють електромагнітне випромінювання, пошкодження яких призводять до зменшення нормативного строку служби виробу. Відома маскувальна сіть (UA пат. №43733 A, F 41 Н 3/02), вибрана як прототип, містить сітчасту основу, зв'язану з маскувальними елементами із тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Ці компоненти містять сажу, порошки і волокна графіту, фериту, металу і/або їхньої суміші, які нанесені на поверхню і рівномірно розподілені в об'ємі полімерного діелектричного волокна. Тканина покрита з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням. Маскувальні елементи виконані у вигляді смужок, які спірально закручені, додаткові смужки розташовані під кутом до подовжньої осі основної смужки в діапазоні від 90 до 160 градусів. Склад матеріалу волокна маскувальної тканини містить від 1 до 70 відсотків компонентів, що поглинають та розсіюють електромагнітне випромінювання. Збігаються з суттєвими ознаками маскувальної сіті, що заявляється, сітчаста основа, зв'язана з маскувальними елементами із тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Тканина покрита з обох сторін плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням. Маскувальні елементи виконані у вигляді смужок, розташованих з неоднаковою орієнтацією у просторі. Відома маскувальна сіть має недостатню зносостійкість через механічний знос провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання, пошкодження яких призводять до зменшення нормативного строку служби виробу. Поставлена задача вдосконалення відомої маскувальної сіті, у якій шляхом зміни конструкції збільшено зносостійкість провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання, і завдяки додатковому їх захисту від механічних пошкоджень збільшується нормативний строк служби цього покриття. В способі виготовлення маскувального покриття, який містить виготовлення маскувальної тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання, яку покривають з обох сторін плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, розрізають на смужки, які спірально закручують і дискретно зв'язують з сітчастою основою, згідно з винаходом смужки маскувальної тканини розміщують дискретно та запресовують між плівками полімерного водостійкого матеріалу, який нарізають смужками навколо контурів по крайній мірі двох смужок маскувальної тканини, смужки полімерного водостійкого матеріалу дискретно зв'язують з сітчастою основою. 5 Крім того, поряд із смужками маскувальної тканини дискретно розсипають та запресовують частки провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання. В маскувальній сіті, яка містить сітчасту основу, дискретно зв'язану з маскувальними елементами із тканини, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання, і покрита з обох боків плівкою полімерного водостійкого матеріалу з камуфляжним забарвленням, маскувальні елементи виконані у вигляді смужок, розташованих з неоднаковою орієнтацією у просторі, згідно з винаходом як полімерний матеріал маскувальних елементів використаний поліпропілен, між плівками якого запресовані смужки маскувальної тканини, сітчаста основа зв'язана із смужками з поліпропілену, кожна з яких містить по крайній мірі дві смужки маскувальної тканини. Крім того, поряд із смужками маскувальної тканини дискретно запресовані частки провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Сукупність наведених ознак способу виготовлення маскувального покриття забезпечує вирішення поставленої задачі шляхом захисту від механічного руйнування маскувальних елементів і додатково захищають їх від заливання водою, що дозволяє надійніше експлуатувати і зберігати маскувальне покриття. Введення додаткових часток провідникових елементів покращує маскування при зондуванні електромагнітним випромінюванням. Сукупність наведених ознак маскувальної сіті забезпечує вирішення поставленої задачі шляхом захисту від механічного руйнування маскувальних елементів і додатково зменшують її гігроскопічні властивості, що захищає її від набряку в складних погодних умовах і запобігає неконтрольованим змінам технічних параметрів маскувальної сіті при її застосуванні, а також при перевезенні і зберіганні. Використання поліпропілену суттєво підсилює ефективність вказаних позитивних змін. Додаткові частки провідникових елементів покращують мас 88989 6 кування при зондуванні електромагнітним випромінюванням. На Фіг.1 зображено схематично елемент маскувальної сіті, виготовленої за новим способом. Сітчаста основа 1 дискретно зв'язана з маскувальними елементами із тканини 2, яка містить компоненти, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Смужки тканини 2 запресовані між двома плівками поліпропілену, які виконані у вигляді смужок 3 з камуфляжним забарвленням, яке на рисунку не показано. Маскувальні елементи із тканини 2 разом із смужками плівки поліпропілену 3 виконані з неоднаковою орієнтацією у просторі, поряд із смужками маскувальної тканини 2 дискретно запресовані частки 4 провідникових елементів, що поглинають, відбивають та розсіюють електромагнітне випромінювання. Маскувальна сіть діє таким чином. Електромагнітне випромінювання, наприклад, від систем розвідки опромінює об'єкти техніки, замасковані маскувальною сіттю, яка пропонується. Маскувальні елементи із тканини 2, закріплені на сітчастій основі 1, значною мірою поглинають та розсіюють це електромагнітне випромінювання через їх резонансне збудження і появу електричного току, енергія якого переходить у джоулеве тепло. Резонансна взаємодія цих елементів підсилює ефект поглинання електромагнітного випромінювання, розсіювання якого за різними напрямками відбувається завдяки неоднакової орієнтації у просторі маскувальних елементів із тканини 2 і смужок плівки поліпропілену 3. Частки 4 провідникових елементів розширюють спектр електромагнітного випромінювання, яке поглинається та розсіюється маскувальною сіттю. Запропоновані спосіб виготовлення маскувального покриття і маскувальна сіть дають можливість досягти кращих результатів експлуатації при підвищеній температурі, яку витримує поліпропілен, а також при опроміненні в розширеному частотному діапазоні - завдяки додатковим часткам провідникових елементів, які практично неможливо використати в наведених аналогах. Проведена їх успішна експериментальна перевірка. 7 Комп’ютерна верстка М. Ломалова 88989 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
