Обмотувальний електропровід прямокутного поперечного перерізу

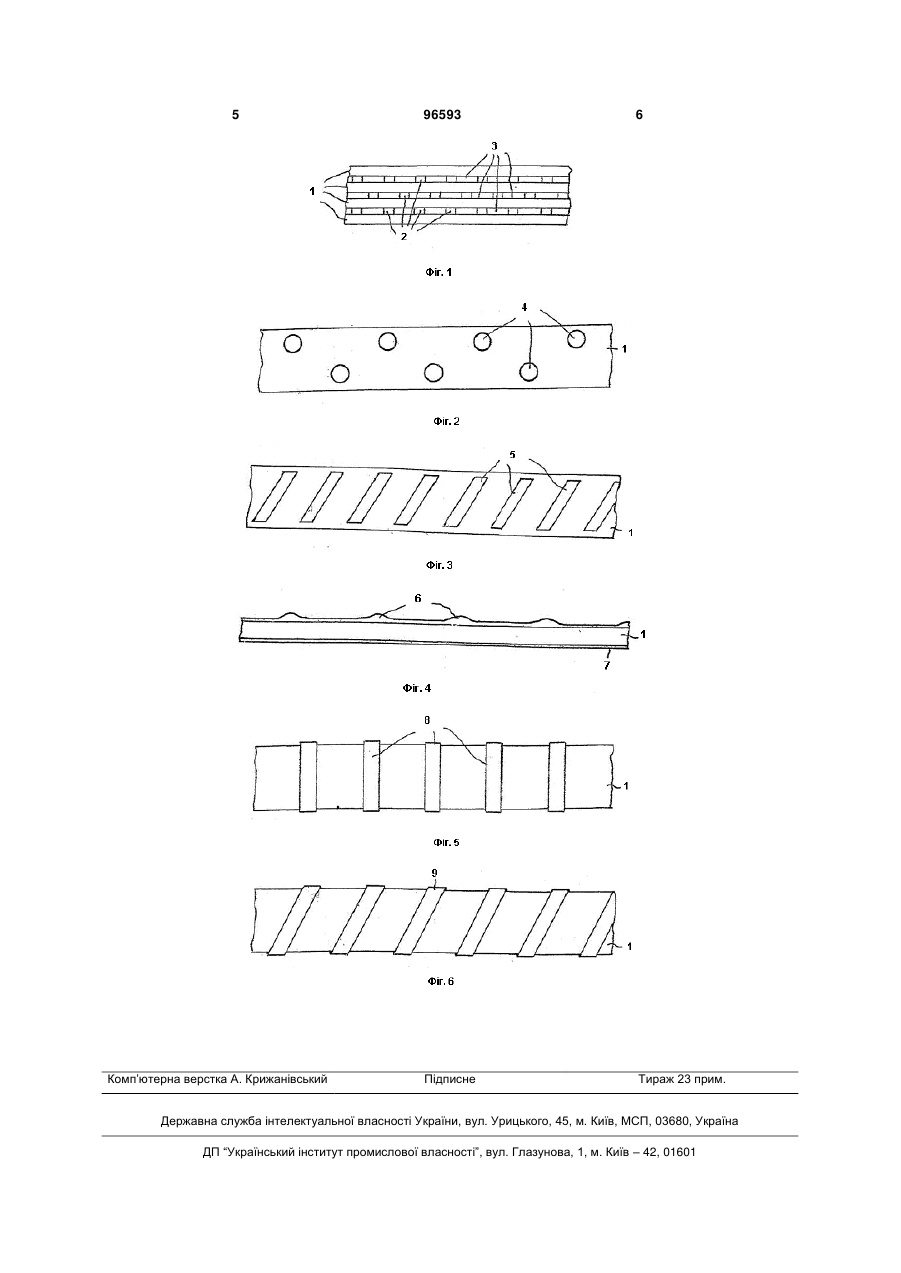

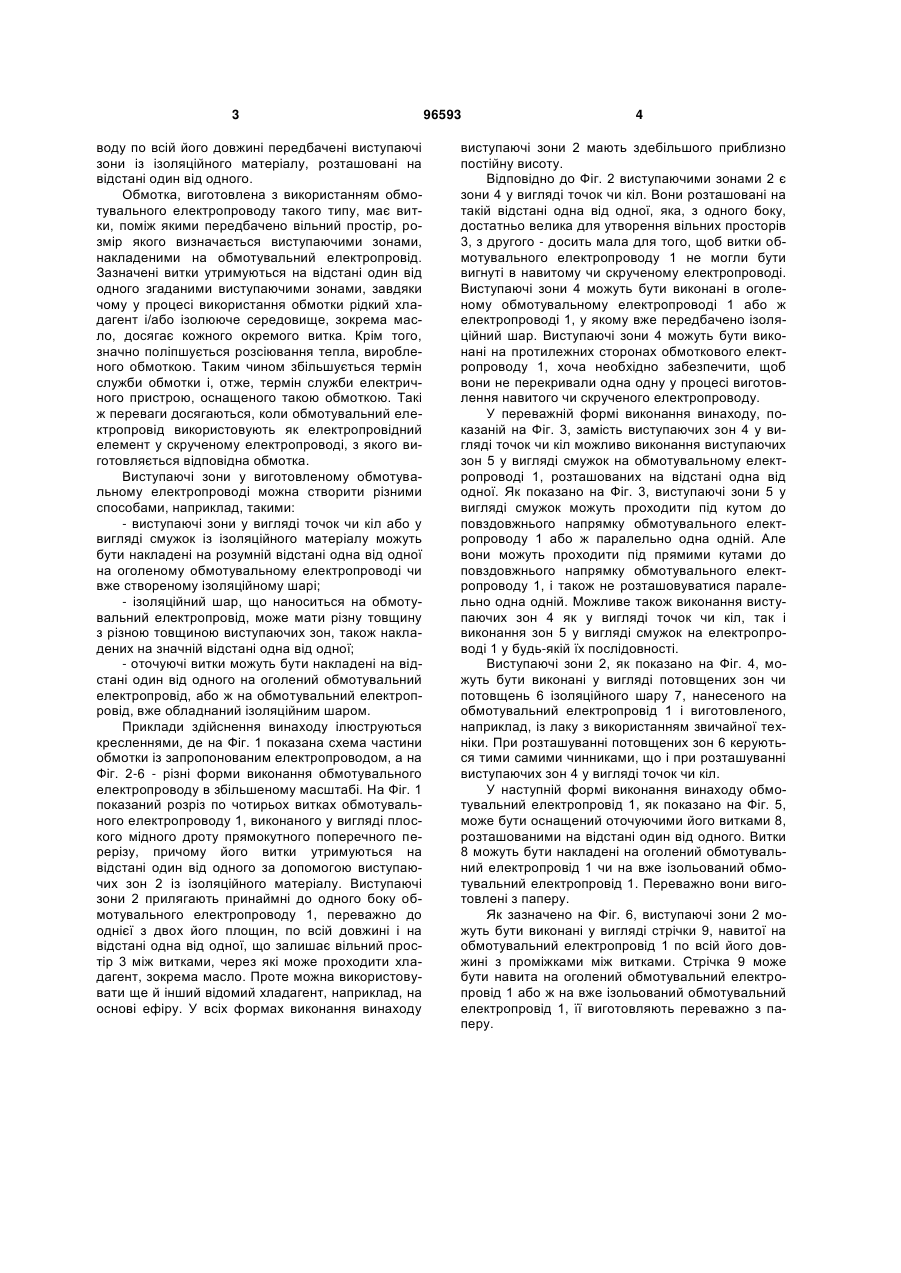

1. Обмотувальний електропровід прямокутного поперечного перерізу для виготовлення електричної обмотки для електричних пристроїв, що містять рідину, яка використовується як хладагент і у яку занурена обмотка у робочому положенні, C2 2 (19) 1 3 воду по всій його довжині передбачені виступаючі зони із ізоляційного матеріалу, розташовані на відстані один від одного. Обмотка, виготовлена з використанням обмотувального електропроводу такого типу, має витки, поміж якими передбачено вільний простір, розмір якого визначається виступаючими зонами, накладеними на обмотувальний електропровід. Зазначені витки утримуються на відстані один від одного згаданими виступаючими зонами, завдяки чому у процесі використання обмотки рідкий хладагент і/або ізолююче середовище, зокрема масло, досягає кожного окремого витка. Крім того, значно поліпшується розсіювання тепла, виробленого обмоткою. Таким чином збільшується термін служби обмотки і, отже, термін служби електричного пристрою, оснащеного такою обмоткою. Такі ж переваги досягаються, коли обмотувальний електропровід використовують як електропровідний елемент у скрученому електропроводі, з якого виготовляється відповідна обмотка. Виступаючі зони у виготовленому обмотувальному електропроводі можна створити різними способами, наприклад, такими: - виступаючі зони у вигляді точок чи кіл або у вигляді смужок із ізоляційного матеріалу можуть бути накладені на розумній відстані одна від одної на оголеному обмотувальному електропроводі чи вже створеному ізоляційному шарі; - ізоляційний шар, що наноситься на обмотувальний електропровід, може мати різну товщину з різною товщиною виступаючих зон, також накладених на значній відстані одна від одної; - оточуючі витки можуть бути накладені на відстані один від одного на оголений обмотувальний електропровід, або ж на обмотувальний електропровід, вже обладнаний ізоляційним шаром. Приклади здійснення винаходу ілюструються кресленнями, де на Фіг. 1 показана схема частини обмотки із запропонованим електропроводом, а на Фіг. 2-6 - різні форми виконання обмотувального електропроводу в збільшеному масштабі. На Фіг. 1 показаний розріз по чотирьох витках обмотувального електропроводу 1, виконаного у вигляді плоского мідного дроту прямокутного поперечного перерізу, причому його витки утримуються на відстані один від одного за допомогою виступаючих зон 2 із ізоляційного матеріалу. Виступаючі зони 2 прилягають принаймні до одного боку обмотувального електропроводу 1, переважно до однієї з двох його площин, по всій довжині і на відстані одна від одної, що залишає вільний простір 3 між витками, через які може проходити хладагент, зокрема масло. Проте можна використовувати ще й інший відомий хладагент, наприклад, на основі ефіру. У всіх формах виконання винаходу 96593 4 виступаючі зони 2 мають здебільшого приблизно постійну висоту. Відповідно до Фіг. 2 виступаючими зонами 2 є зони 4 у вигляді точок чи кіл. Вони розташовані на такій відстані одна від одної, яка, з одного боку, достатньо велика для утворення вільних просторів 3, з другого - досить мала для того, щоб витки обмотувального електропроводу 1 не могли бути вигнуті в навитому чи скрученому електропроводі. Виступаючі зони 4 можуть бути виконані в оголеному обмотувальному електропроводі 1 або ж електропроводі 1, у якому вже передбачено ізоляційний шар. Виступаючі зони 4 можуть бути виконані на протилежних сторонах обмоткового електропроводу 1, хоча необхідно забезпечити, щоб вони не перекривали одна одну у процесі виготовлення навитого чи скрученого електропроводу. У переважній формі виконання винаходу, показаній на Фіг. 3, замість виступаючих зон 4 у вигляді точок чи кіл можливо виконання виступаючих зон 5 у вигляді смужок на обмотувальному електропроводі 1, розташованих на відстані одна від одної. Як показано на Фіг. 3, виступаючі зони 5 у вигляді смужок можуть проходити під кутом до повздовжнього напрямку обмотувального електропроводу 1 або ж паралельно одна одній. Але вони можуть проходити під прямими кутами до повздовжнього напрямку обмотувального електропроводу 1, і також не розташовуватися паралельно одна одній. Можливе також виконання виступаючих зон 4 як у вигляді точок чи кіл, так і виконання зон 5 у вигляді смужок на електропроводі 1 у будь-якій їх послідовності. Виступаючі зони 2, як показано на Фіг. 4, можуть бути виконані у вигляді потовщених зон чи потовщень 6 ізоляційного шару 7, нанесеного на обмотувальний електропровід 1 і виготовленого, наприклад, із лаку з використанням звичайної техніки. При розташуванні потовщених зон 6 керуються тими самими чинниками, що і при розташуванні виступаючих зон 4 у вигляді точок чи кіл. У наступній формі виконання винаходу обмотувальний електропровід 1, як показано на Фіг. 5, може бути оснащений оточуючими його витками 8, розташованими на відстані один від одного. Витки 8 можуть бути накладені на оголений обмотувальний електропровід 1 чи на вже ізольований обмотувальний електропровід 1. Переважно вони виготовлені з паперу. Як зазначено на Фіг. 6, виступаючі зони 2 можуть бути виконані у вигляді стрічки 9, навитої на обмотувальний електропровід 1 по всій його довжині з проміжками між витками. Стрічка 9 може бути навита на оголений обмотувальний електропровід 1 або ж на вже ізольований обмотувальний електропровід 1, її виготовляють переважно з паперу. 5 Комп’ютерна верстка А. Крижанівський 96593 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
