Пристрій для транспортування і очистки коренебульбоплодів

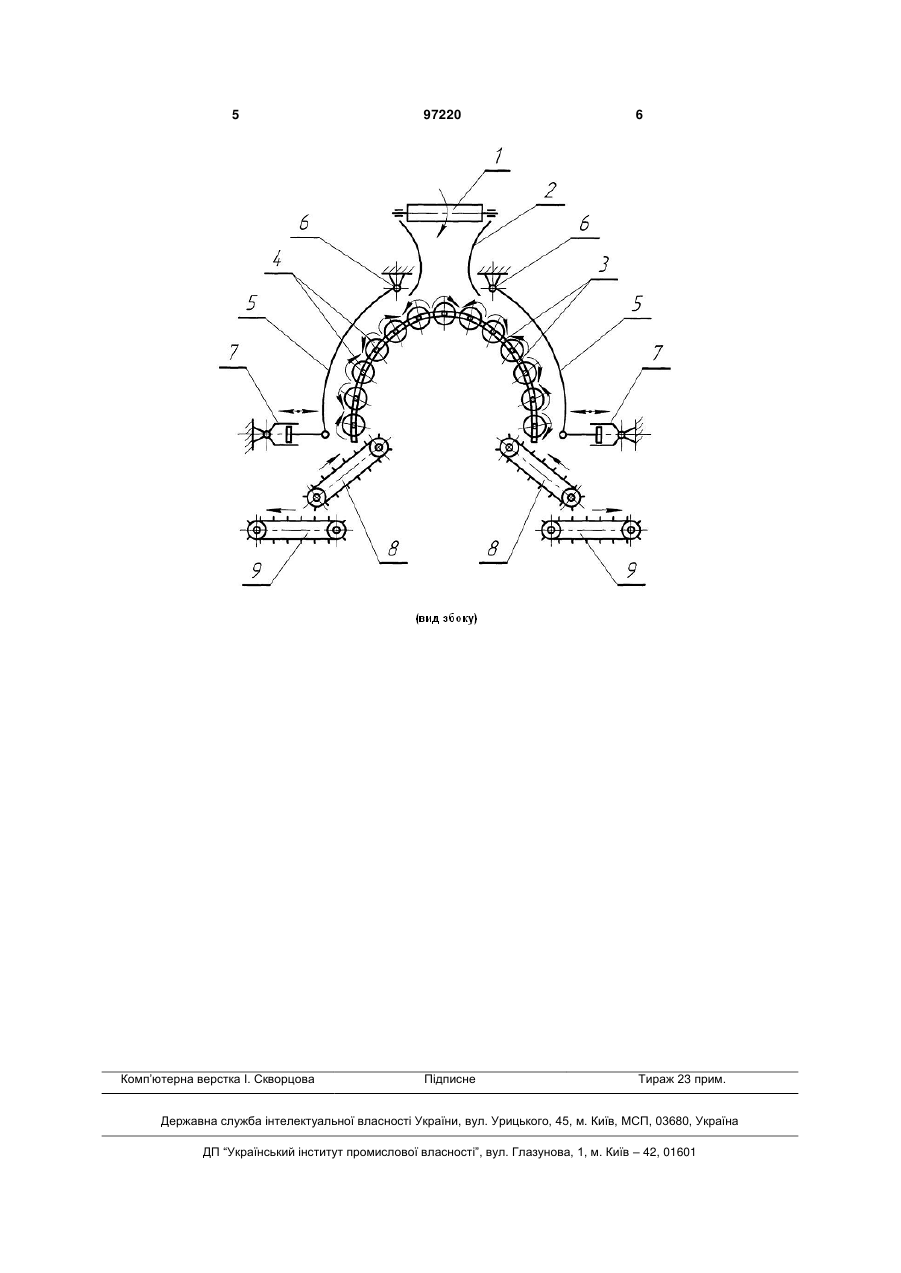

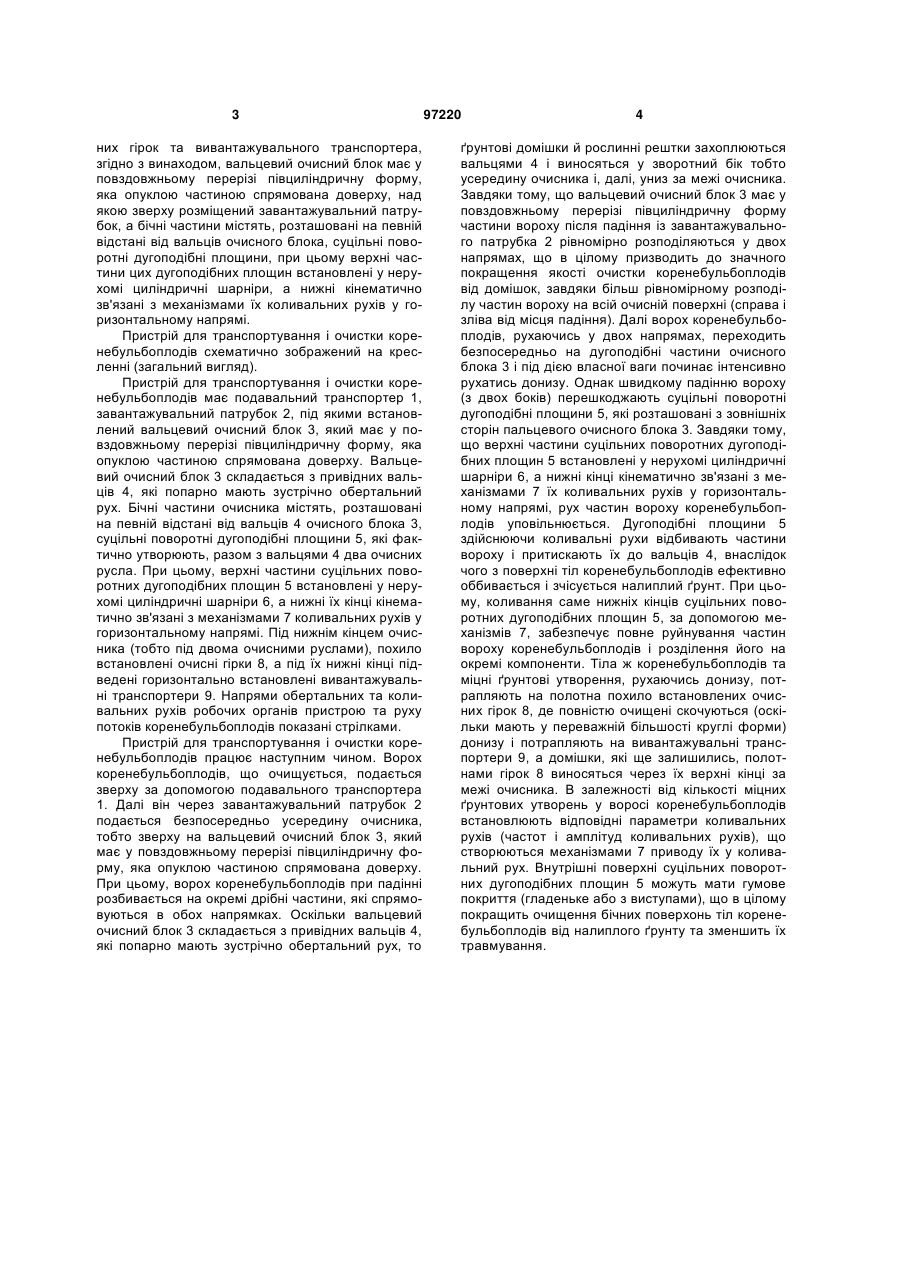

Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцевий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисні гірки та вивантажувальний транспортер, який відрізняється тим, що вальцевий очисний блок має у повздовжньому перерізі півциліндричну форму, яка опуклою частиною спрямована доверху, над якою зверху розміщений завантажувальний патрубок, а бічні частини містять розташовані на певній відстані від вальців очисного блока суцільні поворотні дугоподібні площини, при цьому верхні частини цих дугоподібних площин встановлені у нерухомі циліндричні шарніри, а нижні кінематично зв'язані з механізмами їх коливальних рухів у горизонтальному напрямі. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у [А.С. № 1752240, А01D 17/04, А 01 D 27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий тра нспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. В основу винаходу поставлено задачу підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, очис (19) UA (11) 97220 (13) C2 (21) a201106894 (22) 01.06.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ІБАТУЛЛІН ІЛЬДУС ІБАТУЛЛОВИЧ, ШАТРОВ РУСЛАН ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) UA 80318 C2, 10.09.2007 UA 82014 C2, 25.02.2008 UA 86110 C2, 25.03.2009 UA 92689 C2, 25.11.2010 FR 2847117 A1, 21.05.2004 GB 1196311 A, 24.04.1967 SU 1752240 A1, 07.08.1992 3 них гірок та вивантажувального транспортера, згідно з винаходом, вальцевий очисний блок має у повздовжньому перерізі півциліндричну форму, яка опуклою частиною спрямована доверху, над якою зверху розміщений завантажувальний патрубок, а бічні частини містять, розташовані на певній відстані від вальців очисного блока, суцільні поворотні дугоподібні площини, при цьому верхні частини цих дугоподібних площин встановлені у нерухомі циліндричні шарніри, а нижні кінематично зв'язані з механізмами їх коливальних рухів у горизонтальному напрямі. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вигляд). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, завантажувальний патрубок 2, під якими встановлений вальцевий очисний блок 3, який має у повздовжньому перерізі півциліндричну форму, яка опуклою частиною спрямована доверху. Вальцевий очисний блок 3 складається з привідних вальців 4, які попарно мають зустрічно обертальний рух. Бічні частини очисника містять, розташовані на певній відстані від вальців 4 очисного блока 3, суцільні поворотні дугоподібні площини 5, які фактично утворюють, разом з вальцями 4 два очисних русла. При цьому, верхні частини суцільних поворотних дугоподібних площин 5 встановлені у нерухомі циліндричні шарніри 6, а нижні їх кінці кінематично зв'язані з механізмами 7 коливальних рухів у горизонтальному напрямі. Під нижнім кінцем очисника (тобто під двома очисними руслами), похило встановлені очисні гірки 8, а під їх нижні кінці підведені горизонтально встановлені вивантажувальні транспортери 9. Напрями обертальних та коливальних рухів робочих органів пристрою та руху потоків коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1. Далі він через завантажувальний патрубок 2 подається безпосередньо усередину очисника, тобто зверху на вальцевий очисний блок 3, який має у повздовжньому перерізі півциліндричну форму, яка опуклою частиною спрямована доверху. При цьому, ворох коренебульбоплодів при падінні розбивається на окремі дрібні частини, які спрямовуються в обох напрямках. Оскільки вальцевий очисний блок 3 складається з привідних вальців 4, які попарно мають зустрічно обертальний рух, то 97220 4 ґрунтові домішки й рослинні рештки захоплюються вальцями 4 і виносяться у зворотний бік тобто усередину очисника і, далі, униз за межі очисника. Завдяки тому, що вальцевий очисний блок 3 має у повздовжньому перерізі півциліндричну форму частини вороху після падіння із завантажувального патрубка 2 рівномірно розподіляються у двох напрямах, що в цілому призводить до значного покращення якості очистки коренебульбоплодів від домішок, завдяки більш рівномірному розподілу частин вороху на всій очисній поверхні (справа і зліва від місця падіння). Далі ворох коренебульбоплодів, рухаючись у двох напрямах, переходить безпосередньо на дугоподібні частини очисного блока 3 і під дією власної ваги починає інтенсивно рухатись донизу. Однак швидкому падінню вороху (з двох боків) перешкоджають суцільні поворотні дугоподібні площини 5, які розташовані з зовнішніх сторін пальцевого очисного блока 3. Завдяки тому, що верхні частини суцільних поворотних дугоподібних площин 5 встановлені у нерухомі циліндричні шарніри 6, а нижні кінці кінематично зв'язані з механізмами 7 їх коливальних рухів у горизонтальному напрямі, рух частин вороху коренебульбоплодів уповільнюється. Дугоподібні площини 5 здійснюючи коливальні рухи відбивають частини вороху і притискають їх до вальців 4, внаслідок чого з поверхні тіл коренебульбоплодів ефективно оббивається і зчісується налиплий ґрунт. При цьому, коливання саме нижніх кінців суцільних поворотних дугоподібних площин 5, за допомогою механізмів 7, забезпечує повне руйнування частин вороху коренебульбоплодів і розділення його на окремі компоненти. Тіла ж коренебульбоплодів та міцні ґрунтові утворення, рухаючись донизу, потрапляють на полотна похило встановлених очисних гірок 8, де повністю очищені скочуються (оскільки мають у переважній більшості круглі форми) донизу і потрапляють на вивантажувальні транспортери 9, а домішки, які ще залишились, полотнами гірок 8 виносяться через їх верхні кінці за межі очисника. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів), що створюються механізмами 7 приводу їх у коливальний рух. Внутрішні поверхні суцільних поворотних дугоподібних площин 5 можуть мати гумове покриття (гладеньке або з виступами), що в цілому покращить очищення бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту та зменшить їх травмування. 5 Комп’ютерна верстка І. Скворцова 97220 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
