Пристрій для транспортування і очистки коренебульбоплодів

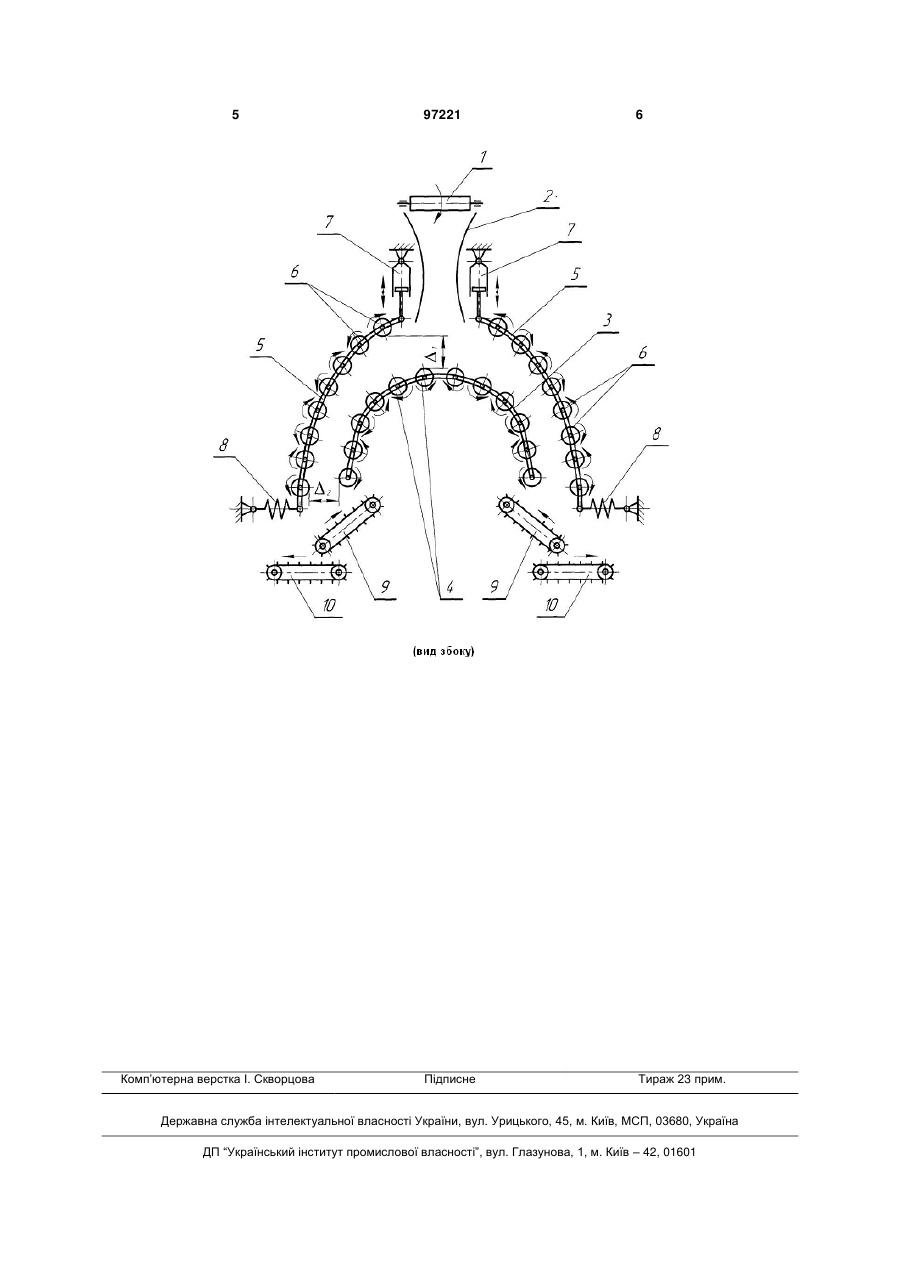

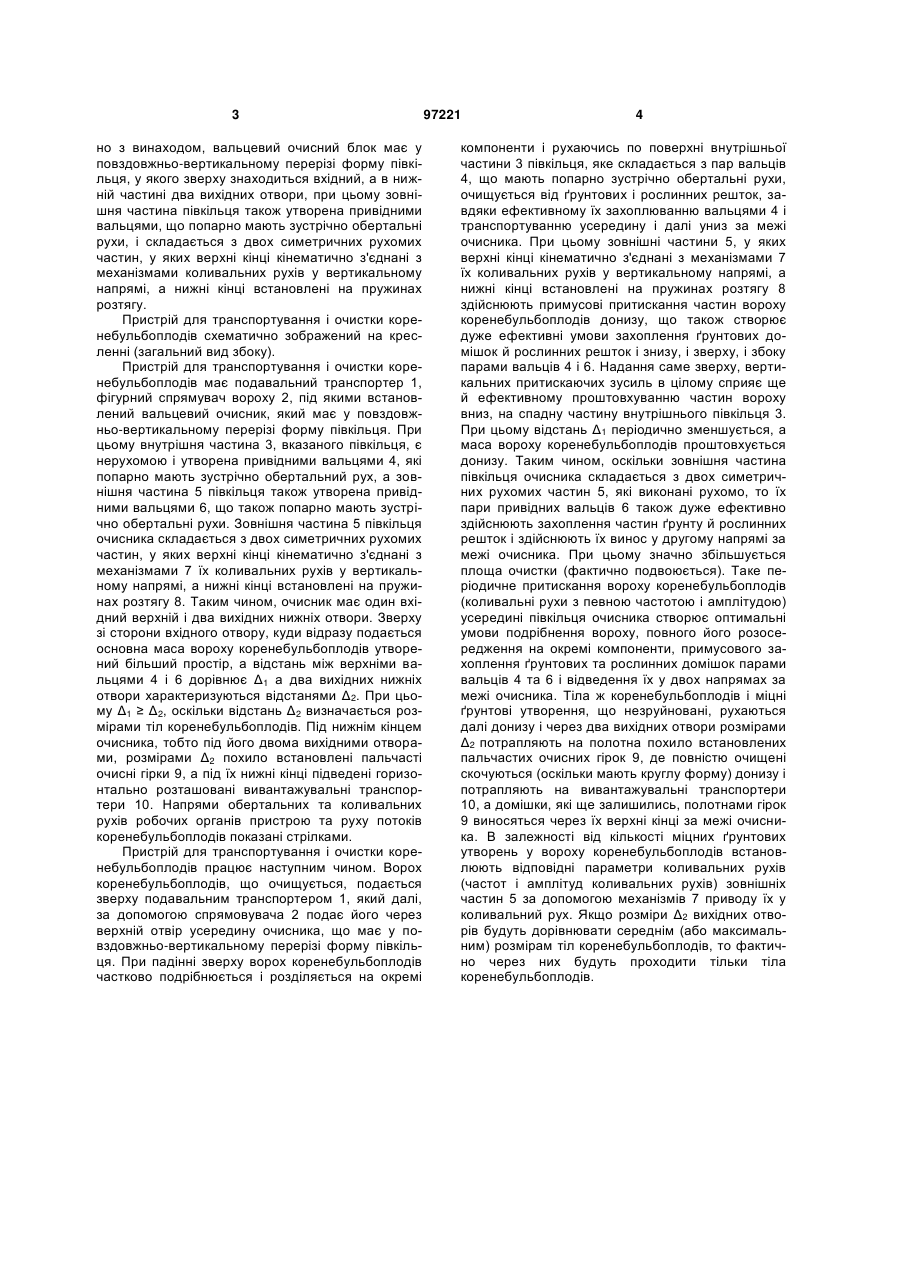

Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцевий очисний блок, що складається з пар привідних вальців, які попарно зустрічно обертаються, очисні гірки та вивантажувальні транспортери, який відрізняється тим, що вальцевий очисний блок має у повздовжньо-вертикальному перерізі форму півкільця, у якого зверху знаходиться вхідний, а в нижній частині два вихідних отвори, при цьому зовнішня частина півкільця також утворена привідними вальцями, що попарно мають зустрічно обертальні рухи, і складається з двох симетричних рухомих частин, у яких верхні кінці кінематично з'єднані з механізмами коливальних рухів у вертикальному напрямі, а нижні кінці встановлені на пружинах розтягу. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М: Машиностроение, 1972. - 400 с). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у [А.С. № 1752240, А 01 D 17/04, А01D 27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип], який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий тра нспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органа на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Задача винаходу - підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, очисної гірки та вивантажувального транспортера, згід (19) UA (11) 97221 (13) C2 (21) a201106896 (22) 01.06.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, ДУБРОВІН ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ІБАТУЛЛІН ІЛЬДУС ІБАТУЛЛОВИЧ, ШАТРОВ РУСЛАН ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) GB 2106467 A, 13.04.1983 SU 1621840 A1, 23.01.1991 SU 1748711 A1, 23.07.1992 WO 9935895 A1, 22.07.1999 GB 1196311 A, 24.04.1967 SU 1752240 A1, 07.08.1992 UA 92689 C2, 25.11.2010 3 но з винаходом, вальцевий очисний блок має у повздовжньо-вертикальному перерізі форму півкільця, у якого зверху знаходиться вхідний, а в нижній частині два вихідних отвори, при цьому зовнішня частина півкільця також утворена привідними вальцями, що попарно мають зустрічно обертальні рухи, і складається з двох симетричних рухомих частин, у яких верхні кінці кінематично з'єднані з механізмами коливальних рухів у вертикальному напрямі, а нижні кінці встановлені на пружинах розтягу. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на кресленні (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний спрямувач вороху 2, під якими встановлений вальцевий очисник, який має у повздовжньо-вертикальному перерізі форму півкільця. При цьому внутрішня частина 3, вказаного півкільця, є нерухомою і утворена привідними вальцями 4, які попарно мають зустрічно обертальний рух, а зовнішня частина 5 півкільця також утворена привідними вальцями 6, що також попарно мають зустрічно обертальні рухи. Зовнішня частина 5 півкільця очисника складається з двох симетричних рухомих частин, у яких верхні кінці кінематично з'єднані з механізмами 7 їх коливальних рухів у вертикальному напрямі, а нижні кінці встановлені на пружинах розтягу 8. Таким чином, очисник має один вхідний верхній і два вихідних нижніх отвори. Зверху зі сторони вхідного отвору, куди відразу подається основна маса вороху коренебульбоплодів утворений більший простір, а відстань між верхніми вальцями 4 і 6 дорівнює Δ1 а два вихідних нижніх отвори характеризуються відстанями Δ2. При цьому Δ1 ≥ Δ2, оскільки відстань Δ2 визначається розмірами тіл коренебульбоплодів. Під нижнім кінцем очисника, тобто під його двома вихідними отворами, розмірами Δ2 похило встановлені пальчасті очисні гірки 9, а під їх нижні кінці підведені горизонтально розташовані вивантажувальні транспортери 10. Напрями обертальних та коливальних рухів робочих органів пристрою та руху потоків коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху подавальним транспортером 1, який далі, за допомогою спрямовувача 2 подає його через верхній отвір усередину очисника, що має у повздовжньо-вертикальному перерізі форму півкільця. При падінні зверху ворох коренебульбоплодів частково подрібнюється і розділяється на окремі 97221 4 компоненти і рухаючись по поверхні внутрішньої частини 3 півкільця, яке складається з пар вальців 4, що мають попарно зустрічно обертальні рухи, очищується від ґрунтових і рослинних решток, завдяки ефективному їх захоплюванню вальцями 4 і транспортуванню усередину і далі униз за межі очисника. При цьому зовнішні частини 5, у яких верхні кінці кінематично з'єднані з механізмами 7 їх коливальних рухів у вертикальному напрямі, а нижні кінці встановлені на пружинах розтягу 8 здійснюють примусові притискання частин вороху коренебульбоплодів донизу, що також створює дуже ефективні умови захоплення ґрунтових домішок й рослинних решток і знизу, і зверху, і збоку парами вальців 4 і 6. Надання саме зверху, вертикальних притискаючих зусиль в цілому сприяє ще й ефективному проштовхуванню частин вороху вниз, на спадну частину внутрішнього півкільця 3. При цьому відстань Δ1 періодично зменшується, а маса вороху коренебульбоплодів проштовхується донизу. Таким чином, оскільки зовнішня частина півкільця очисника складається з двох симетричних рухомих частин 5, які виконані рухомо, то їх пари привідних вальців 6 також дуже ефективно здійснюють захоплення частин ґрунту й рослинних решток і здійснюють їх винос у другому напрямі за межі очисника. При цьому значно збільшується площа очистки (фактично подвоюється). Таке періодичне притискання вороху коренебульбоплодів (коливальні рухи з певною частотою і амплітудою) усередині півкільця очисника створює оптимальні умови подрібнення вороху, повного його розосередження на окремі компоненти, примусового захоплення ґрунтових та рослинних домішок парами вальців 4 та 6 і відведення їх у двох напрямах за межі очисника. Тіла ж коренебульбоплодів і міцні ґрунтові утворення, що незруйновані, рухаються далі донизу і через два вихідних отвори розмірами Δ2 потрапляють на полотна похило встановлених пальчастих очисних гірок 9, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальні транспортери 10, а домішки, які ще залишились, полотнами гірок 9 виносяться через їх верхні кінці за межі очисника. В залежності від кількості міцних ґрунтових утворень у вороху коренебульбоплодів встановлюють відповідні параметри коливальних рухів (частот і амплітуд коливальних рухів) зовнішніх частин 5 за допомогою механізмів 7 приводу їх у коливальний рух. Якщо розміри Δ2 вихідних отворів будуть дорівнювати середнім (або максимальним) розмірам тіл коренебульбоплодів, то фактично через них будуть проходити тільки тіла коренебульбоплодів. 5 Комп’ютерна верстка І. Скворцова 97221 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
