Стенд для випробувань на втому гальмівного важеля

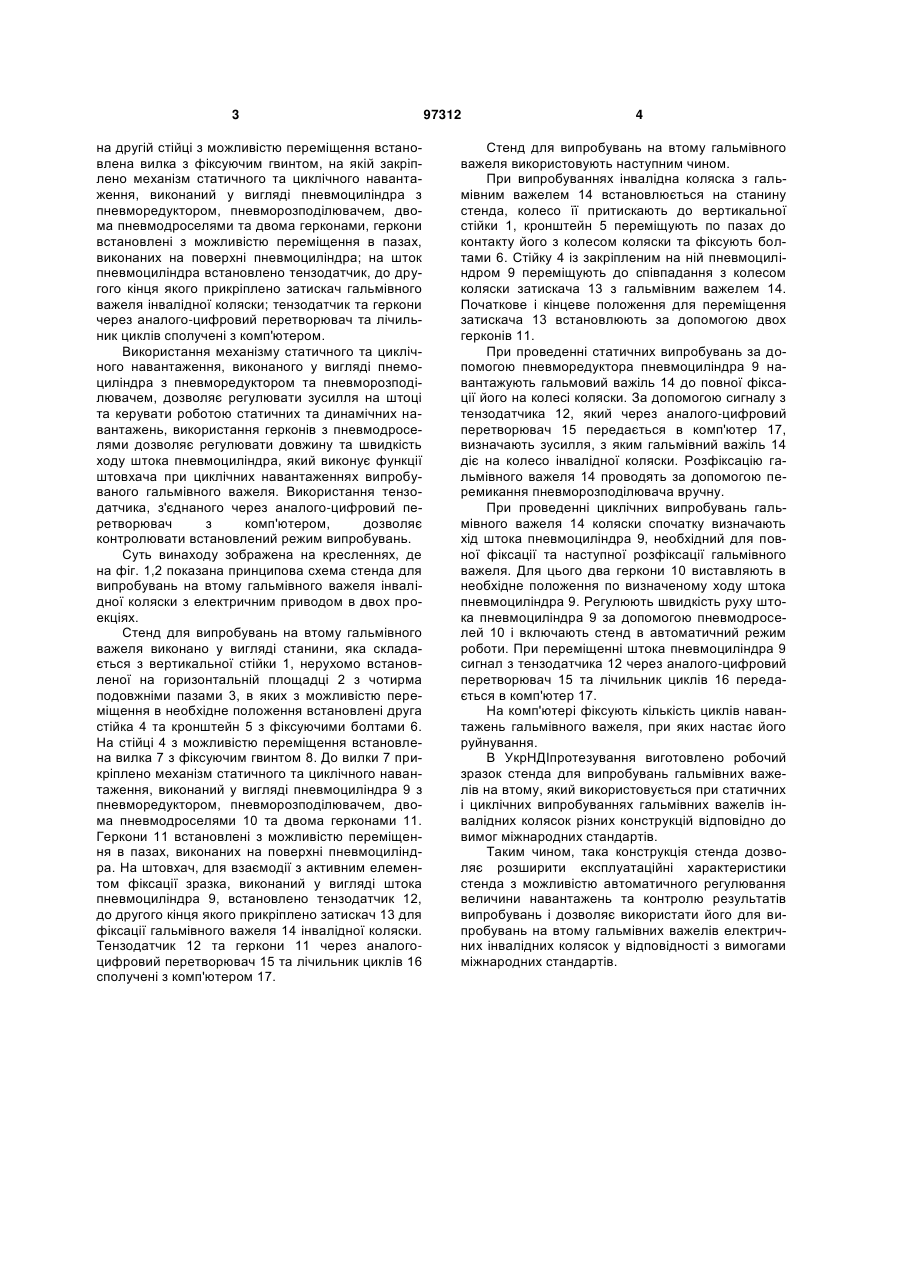

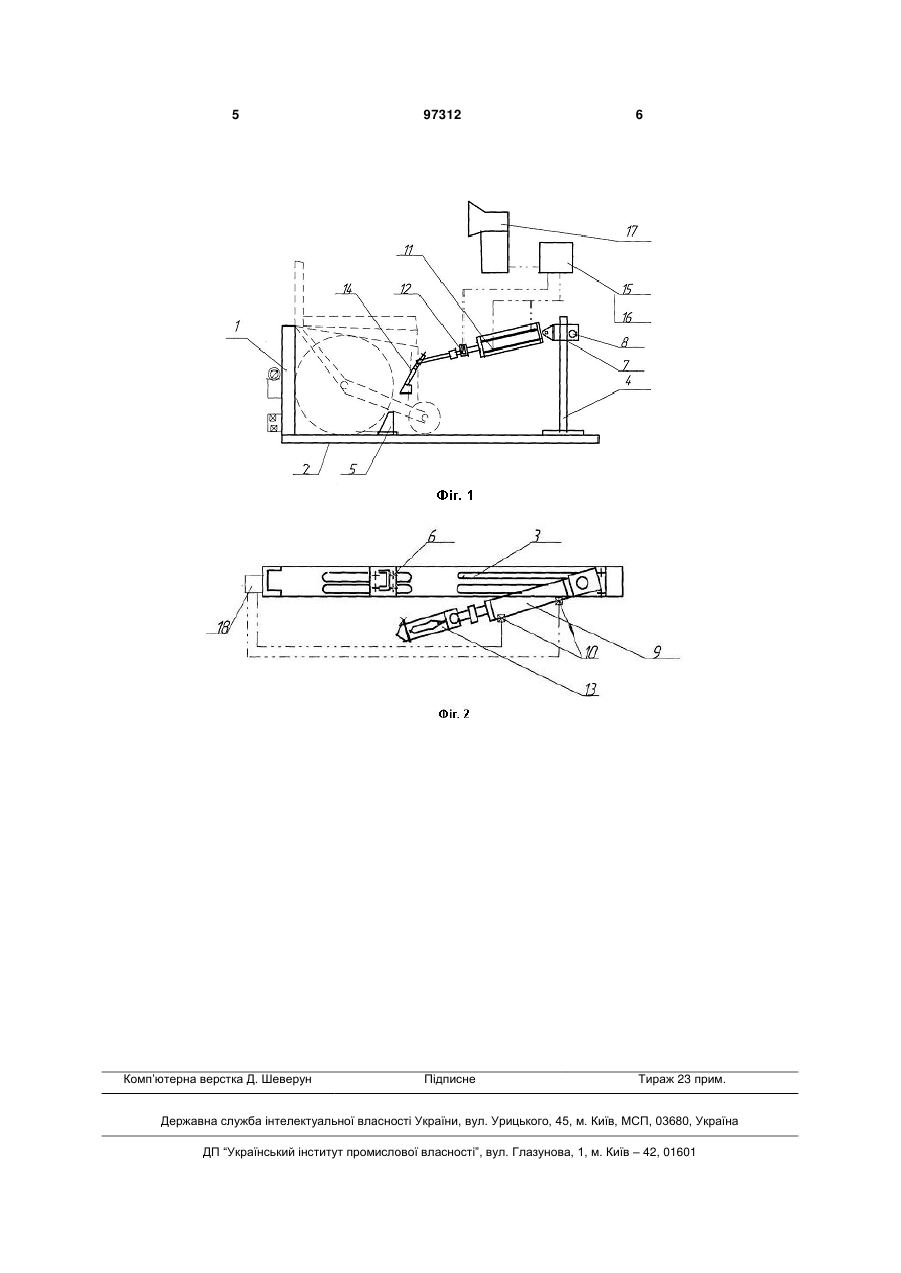

Стенд для випробувань гальмівного важеля на втому, що містить станину, встановлені на ній елементи фіксації зразка, що випробовується, механізм статичного навантаження, механізм циклічного навантаження із штовхачем, який відрізня C2 1 3 на другій стійці з можливістю переміщення встановлена вилка з фіксуючим гвинтом, на якій закріплено механізм статичного та циклічного навантаження, виконаний у вигляді пневмоциліндра з пневморедуктором, пневморозподілювачем, двома пневмодроселями та двома герконами, геркони встановлені з можливістю переміщення в пазах, виконаних на поверхні пневмоциліндра; на шток пневмоциліндра встановлено тензодатчик, до другого кінця якого прикріплено затискач гальмівного важеля інвалідної коляски; тензодатчик та геркони через аналого-цифровий перетворювач та лічильник циклів сполучені з комп'ютером. Використання механізму статичного та циклічного навантаження, виконаного у вигляді пнемоциліндра з пневморедуктором та пневморозподілювачем, дозволяє регулювати зусилля на штоці та керувати роботою статичних та динамічних навантажень, використання герконів з пневмодроселями дозволяє регулювати довжину та швидкість ходу штока пневмоциліндра, який виконує функції штовхача при циклічних навантаженнях випробуваного гальмівного важеля. Використання тензодатчика, з'єднаного через аналого-цифровий перетворювач з комп'ютером, дозволяє контролювати встановлений режим випробувань. Суть винаходу зображена на кресленнях, де на фіг. 1,2 показана принципова схема стенда для випробувань на втому гальмівного важеля інвалідної коляски з електричним приводом в двох проекціях. Стенд для випробувань на втому гальмівного важеля виконано у вигляді станини, яка складається з вертикальної стійки 1, нерухомо встановленої на горизонтальній площадці 2 з чотирма подовжніми пазами 3, в яких з можливістю переміщення в необхідне положення встановлені друга стійка 4 та кронштейн 5 з фіксуючими болтами 6. На стійці 4 з можливістю переміщення встановлена вилка 7 з фіксуючим гвинтом 8. До вилки 7 прикріплено механізм статичного та циклічного навантаження, виконаний у вигляді пневмоциліндра 9 з пневморедуктором, пневморозподілювачем, двома пневмодроселями 10 та двома герконами 11. Геркони 11 встановлені з можливістю переміщення в пазах, виконаних на поверхні пневмоциліндра. На штовхач, для взаємодії з активним елементом фіксації зразка, виконаний у вигляді штока пневмоциліндра 9, встановлено тензодатчик 12, до другого кінця якого прикріплено затискач 13 для фіксації гальмівного важеля 14 інвалідної коляски. Тензодатчик 12 та геркони 11 через аналогоцифровий перетворювач 15 та лічильник циклів 16 сполучені з комп'ютером 17. 97312 4 Стенд для випробувань на втому гальмівного важеля використовують наступним чином. При випробуваннях інвалідна коляска з гальмівним важелем 14 встановлюється на станину стенда, колесо її притискають до вертикальної стійки 1, кронштейн 5 переміщують по пазах до контакту його з колесом коляски та фіксують болтами 6. Стійку 4 із закріпленим на ній пневмоциліндром 9 переміщують до співпадання з колесом коляски затискача 13 з гальмівним важелем 14. Початкове і кінцеве положення для переміщення затискача 13 встановлюють за допомогою двох герконів 11. При проведенні статичних випробувань за допомогою пневморедуктора пневмоциліндра 9 навантажують гальмовий важіль 14 до повної фіксації його на колесі коляски. За допомогою сигналу з тензодатчика 12, який через аналого-цифровий перетворювач 15 передається в комп'ютер 17, визначають зусилля, з яким гальмівний важіль 14 діє на колесо інвалідної коляски. Розфіксацію гальмівного важеля 14 проводять за допомогою перемикання пневморозподілювача вручну. При проведенні циклічних випробувань гальмівного важеля 14 коляски спочатку визначають хід штока пневмоциліндра 9, необхідний для повної фіксації та наступної розфіксації гальмівного важеля. Для цього два геркони 10 виставляють в необхідне положення по визначеному ходу штока пневмоциліндра 9. Регулюють швидкість руху штока пневмоциліндра 9 за допомогою пневмодроселей 10 і включають стенд в автоматичний режим роботи. При переміщенні штока пневмоциліндра 9 сигнал з тензодатчика 12 через аналого-цифровий перетворювач 15 та лічильник циклів 16 передається в комп'ютер 17. На комп'ютері фіксують кількість циклів навантажень гальмівного важеля, при яких настає його руйнування. В УкрНДІпротезування виготовлено робочий зразок стенда для випробувань гальмівних важелів на втому, який використовується при статичних і циклічних випробуваннях гальмівних важелів інвалідних колясок різних конструкцій відповідно до вимог міжнародних стандартів. Таким чином, така конструкція стенда дозволяє розширити експлуатаційні характеристики стенда з можливістю автоматичного регулювання величини навантажень та контролю результатів випробувань і дозволяє використати його для випробувань на втому гальмівних важелів електричних інвалідних колясок у відповідності з вимогами міжнародних стандартів. 5 Комп’ютерна верстка Д. Шеверун 97312 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
