Стенд для випробувань пружних призматичних шпонок

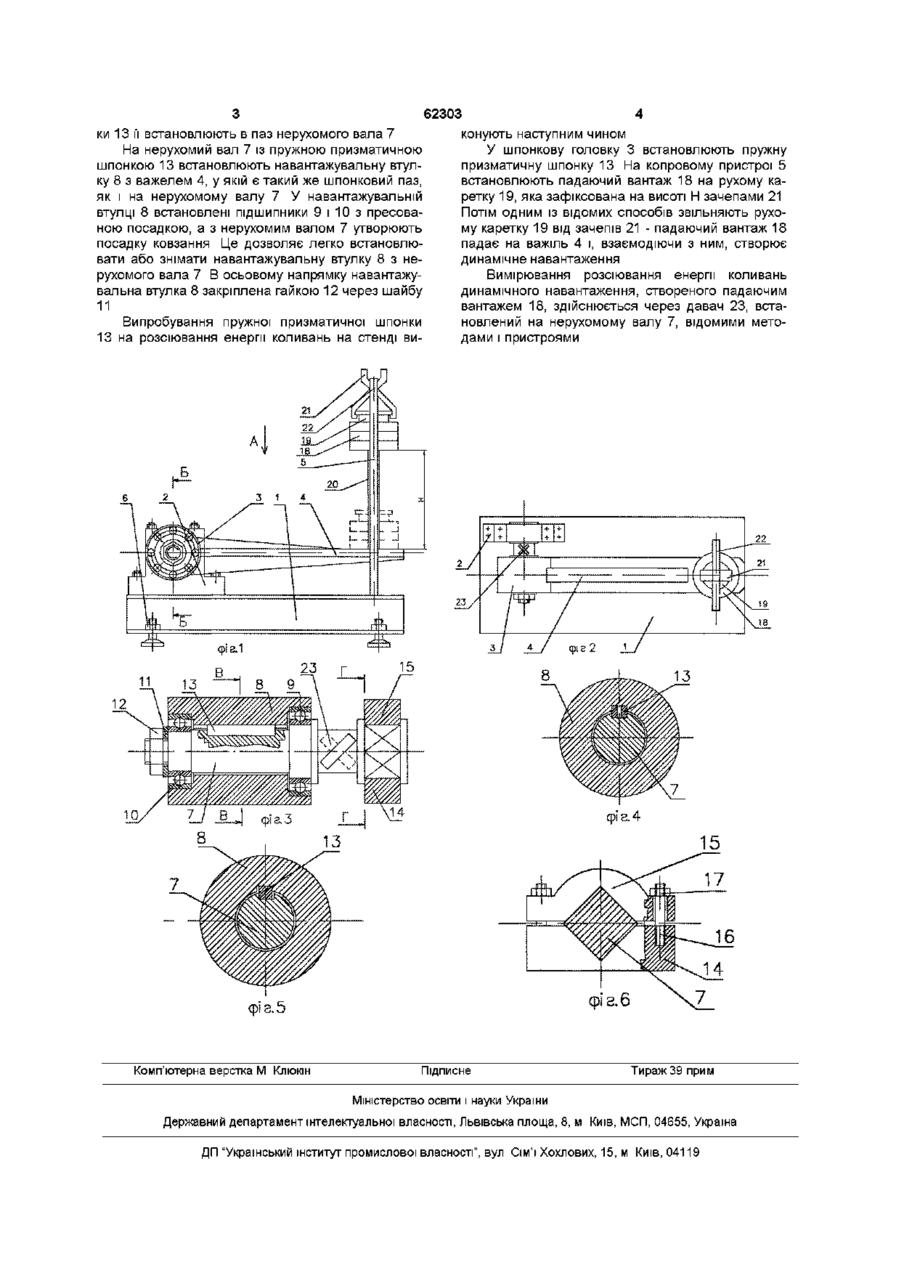

Стенд для випробувань пружних призматичних шпонок, який складається з рами зі змонтова Винахід відноситься до машинобудування для випробувань деталей машин, а саме для випробувань пружних призматичних шпонок на розсіювання енергії коливань динамічних навантажень Відомий стенд для випробувань пружних призматичних шпонок (див патент РФ №2094763, G01M13/00, 1997 р) найбільш близький за своєю технічною суттю до запропонованого винаходу, який складається з рами зі змонтованою на ній шпонковою головкою, навантажувальна втулка якої зовнішньою поверхнею жорстко з'єднана з одним кінцем важеля Цей стенд служить для випробувань пружних призматичних шпонок на витривалість, ДОВГОВІЧНІСТЬ та надійність при різних циклах змінного динамічного навантаження Основним недоліком відомого стенда для випробувань пружних призматичних шпонок є вузькими діапазон функціональних можливостей - неможливість випробувань пружних призматичних шпонок на розсіювання енергії коливань динамічних навантажень Задача винаходу - розширення функціональних можливостей стенда, а саме, дослідження розсіювання енергії коливань динамічних навантажень в пружних призматичних шпонках Технічний результат досягається тим, що у стенда для випробувань пружних призматичних шпонок над другим кінцем важеля встановлено копровий пристрій у вигляді вертикальної стержневої рами з зачепами, каретки з падаючим вантажем вертикально рухомої вздовж вертикального стержня закріпленого на другому КІНЦІ важеля, причому каретка з падаючим вантажем на висоті утримується зачиненим ною на ній ШПОНКОВОЮ ГОЛОВКОЮ, навантажувальна втулка якої зовнішньою поверхнею жорстко з'єднана з одним кінцем важеля, який відрізняється тим, що над другим кінцем важеля встановлено копровий пристрій у вигляді вертикальної стержневої рами з зачепами, каретки з падаючим вантажем, вертикально рухомої вздовж вертикального стержня, закріпленого на другому КІНЦІ важеля, причому каретка з падаючим вантажем на висоті утримується зачепами Такий копровий пристрій створює динамічне навантаження на пружну призматичну шпонку за рахунок енергії падаючого вантажу і дозволяє досліджувати розсіювання енергії коливань динамічних навантажень у таких шпонках На фіг 1 зображено стенд для випробувань пружних призматичних шпонок, загальний вигляд, на фіг 2 - вид А на фіг 1, на фіг 3 - шпоночна головка, переріз Б-Б, на фіг 4 - переріз В-В на фіг З до навантаження, на фіг 5 - переріз В-В на фіг З після навантаження, на фіг 6 - переріз Г-Г на фіг З Стенд для випробувань пружних призматичних шпонок складається з рами 1, опори 2, шпонкової головки 3, важеля 4 і копрового пристрою 5 Для установки рами в горизонтальне положення служать ніжки 6 Шпонкова головка 3 складається з нерухомого вала 7, навантажувальної втулки 8, ПІДШИПНИКІВ 9 і 10, шайби 11, гайки 12 і випробовуваної пружної призматичної шпонки 13 Нерухомий вал 7 жорстко закріплений в опорі 2 квадратною хвостовою ділянкою шпильок 16 та гайок 17 Навантажувальна втулка 8 шпонкової головки 3 жорстко з'єднана з одним кінцем важеля 4, наприклад, за допомогою зварювання Над другим кінцем важеля 4 розміщений копровий пристрій 5, який складається з падаючого вантажу 18, вставленого на вертикально рухомій каретці 19, яка взаємодіє з направляючою 20, закріпленою на важелі 4 До падіння на важіль 4 падаючий вантаж 18 утримується на висоті Н за допомогою зачепів 21, встановлених на стержневій рамі 22 Для випробувань пружної призматичної шпон СО о со сч (О 62303 ки 13 її встановлюють в паз нерухомого вала 7 конують наступним чином На нерухомий вал 7 із пружною призматичною У шпонкову головку 3 встановлюють пружну шпонкою 13 встановлюють навантажувальну втулпризматичну шпонку 13 На копровому пристрої 5 ку 8 з важелем 4, у якій є такий же шпонковий паз, встановлюють падаючий вантаж 18 на рухому каяк і на нерухомому валу 7 У навантажувальній ретку 19, яка зафіксована на висоті Н зачепами 21 втулці 8 встановлені підшипники 9 і 10 з пресоваПотім ОДНИМ ІЗ ВІДОМИХ способів звільняють рухоною посадкою, а з нерухомим валом 7 утворюють му каретку 19 від зачепів 21 - падаючий вантаж 18 посадку ковзання Це дозволяє легко встановлюпадає на важіль 4 і, взаємодіючи з ним, створює вати або знімати навантажувальну втулку 8 з нединамічне навантаження рухомого вала 7 В осьовому напрямку навантажуВимірювання розсіювання енергії коливань вальна втулка 8 закріплена гайкою 12 через шайбу динамічного навантаження, створеного падаючим 11 вантажем 18, здійснюється через давач 23, встановлений на нерухомому валу 7, відомими метоВипробування пружної призматичної шпонки дами і пристроями 13 на розсіювання енергії коливань на стенді ви Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
