Матеріал для виготовлення трафаретних друкарських форм

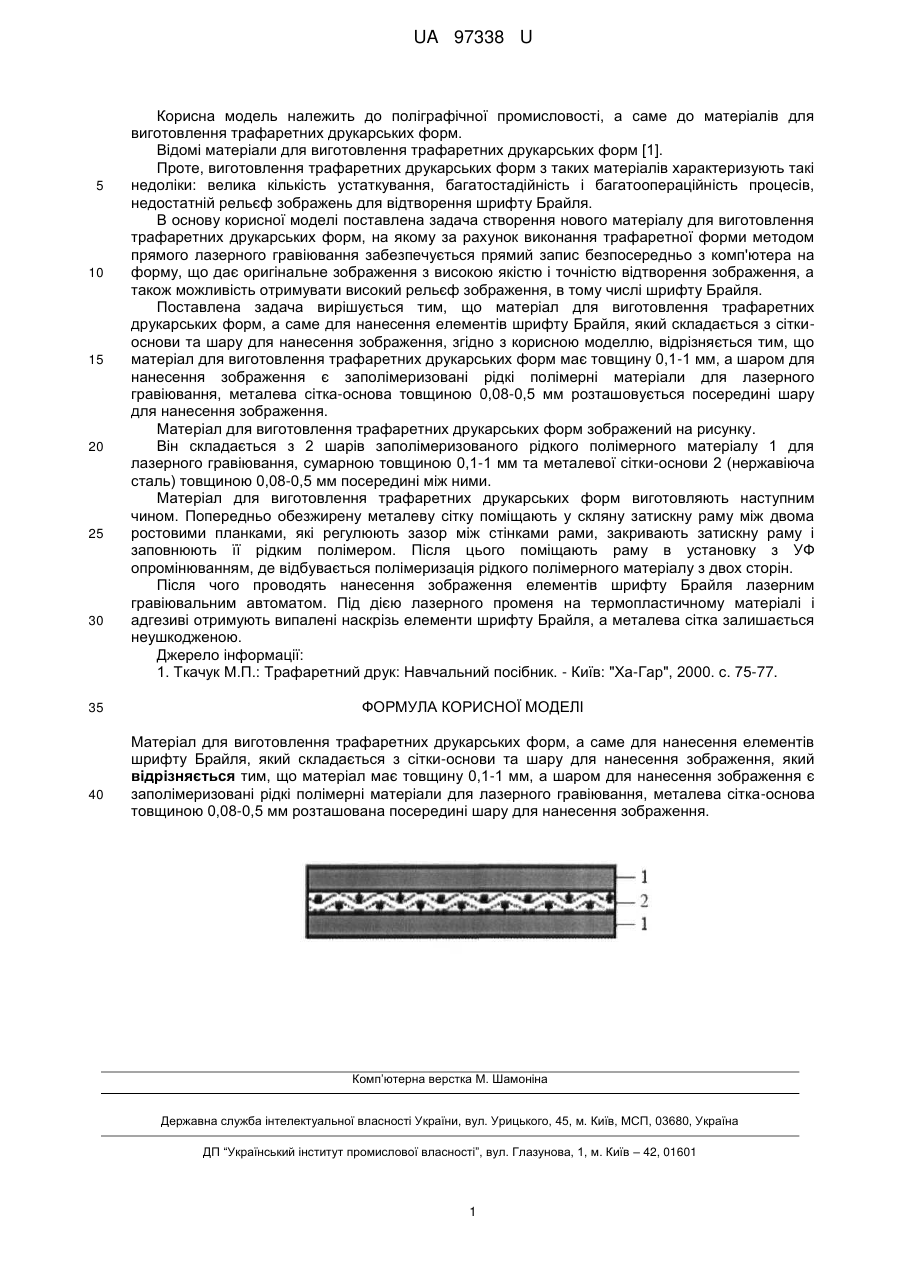

Реферат: UA 97338 U UA 97338 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічної промисловості, а саме до матеріалів для виготовлення трафаретних друкарських форм. Відомі матеріали для виготовлення трафаретних друкарських форм [1]. Проте, виготовлення трафаретних друкарських форм з таких матеріалів характеризують такі недоліки: велика кількість устаткування, багатостадійність і багатоопераційність процесів, недостатній рельєф зображень для відтворення шрифту Брайля. В основу корисної моделі поставлена задача створення нового матеріалу для виготовлення трафаретних друкарських форм, на якому за рахунок виконання трафаретної форми методом прямого лазерного гравіювання забезпечується прямий запис безпосередньо з комп'ютера на форму, що дає оригінальне зображення з високою якістю і точністю відтворення зображення, а також можливість отримувати високий рельєф зображення, в тому числі шрифту Брайля. Поставлена задача вирішується тим, що матеріал для виготовлення трафаретних друкарських форм, а саме для нанесення елементів шрифту Брайля, який складається з сіткиоснови та шару для нанесення зображення, згідно з корисною моделлю, відрізняється тим, що матеріал для виготовлення трафаретних друкарських форм має товщину 0,1-1 мм, а шаром для нанесення зображення є заполімеризовані рідкі полімерні матеріали для лазерного гравіювання, металева сітка-основа товщиною 0,08-0,5 мм розташовується посередині шару для нанесення зображення. Матеріал для виготовлення трафаретних друкарських форм зображений на рисунку. Він складається з 2 шарів заполімеризованого рідкого полімерного матеріалу 1 для лазерного гравіювання, сумарною товщиною 0,1-1 мм та металевої сітки-основи 2 (нержавіюча сталь) товщиною 0,08-0,5 мм посередині між ними. Матеріал для виготовлення трафаретних друкарських форм виготовляють наступним чином. Попередньо обезжирену металеву сітку поміщають у скляну затискну раму між двома ростовими планками, які регулюють зазор між стінками рами, закривають затискну раму і заповнюють її рідким полімером. Після цього поміщають раму в установку з УФ опромінюванням, де відбувається полімеризація рідкого полімерного матеріалу з двох сторін. Після чого проводять нанесення зображення елементів шрифту Брайля лазерним гравіювальним автоматом. Під дією лазерного променя на термопластичному матеріалі і адгезиві отримують випалені наскрізь елементи шрифту Брайля, а металева сітка залишається неушкодженою. Джерело інформації: 1. Ткачук М.П.: Трафаретний друк: Навчальний посібник. - Київ: "Ха-Гар", 2000. с. 75-77. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Матеріал для виготовлення трафаретних друкарських форм, а саме для нанесення елементів шрифту Брайля, який складається з сітки-основи та шару для нанесення зображення, який відрізняється тим, що матеріал має товщину 0,1-1 мм, а шаром для нанесення зображення є заполімеризовані рідкі полімерні матеріали для лазерного гравіювання, металева сітка-основа товщиною 0,08-0,5 мм розташована посередині шару для нанесення зображення. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
