Спосіб підвищення корозійної стійкості стоматологічних сплавів на основі хрому

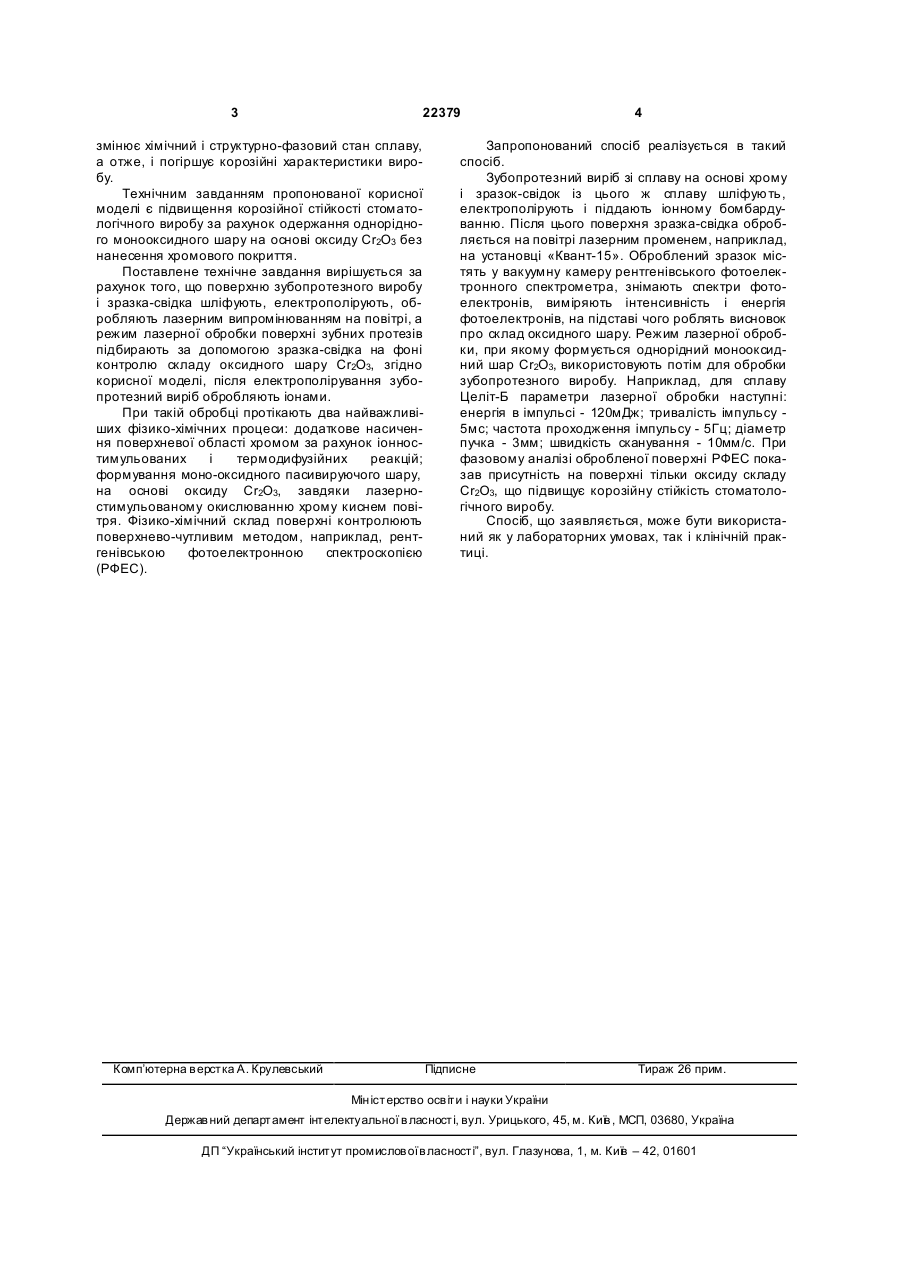

Спосіб підвищення корозійної стійкості стома 3 22379 змінює хімічний і структурно-фазовий стан сплаву, а отже, і погіршує корозійні характеристики виробу. Технічним завданням пропонованої корисної моделі є підвищення корозійної стійкості стоматологічного виробу за рахунок одержання однорідного монооксидного шару на основі оксиду Сr2О3 без нанесення хромового покриття. Поставлене технічне завдання вирішується за рахунок того, що поверхню зубопротезного виробу і зразка-свідка шліфують, електрополірують, обробляють лазерним випромінюванням на повітрі, а режим лазерної обробки поверхні зубних протезів підбирають за допомогою зразка-свідка на фоні контролю складу оксидного шару Сr2О3, згідно корисної моделі, після електрополірування зубопротезний виріб обробляють іонами. При такій обробці протікають два найважливіших фізико-хімічних процеси: додаткове насичення поверхневої області хромом за рахунок іонностимульованих і термодифузійних реакцій; формування моно-оксидного пасивируючого шару, на основі оксиду Сr2О3, завдяки лазерностимульованому окислюванню хрому киснем повітря. Фізико-хімічний склад поверхні контролюють поверхнево-чутливим методом, наприклад, рентгенівською фотоелектронною спектроскопією (РФЕС). Комп’ютерна в ерстка А. Крулевський 4 Запропонований спосіб реалізується в такий спосіб. Зубопротезний виріб зі сплаву на основі хрому і зразок-свідок із цього ж сплаву шліфують, eлектрополірують і піддають іонному бомбардуванню. Після цього поверхня зразка-свідка обробляється на повітрі лазерним променем, наприклад, на установці «Квант-15». Оброблений зразок містять у вакуумну камеру рентгенівського фотоелектронного спектрометра, знімають спектри фотоелектронів, виміряють інтенсивність і енергія фотоелектронів, на підставі чого роблять висновок про склад оксидного шару. Режим лазерної обробки, при якому формується однорідний монооксидний шар Сr2О3, використовують потім для обробки зубопротезного виробу. Наприклад, для сплаву Целіт-Б параметри лазерної обробки наступні: енергія в імпульсі - 120мДж; тривалість імпульсу 5мс; частота проходження імпульсу - 5Гц; діаметр пучка - 3мм; швидкість сканування - 10мм/с. При фазовому аналізі обробленої поверхні РФЕС показав присутність на поверхні тільки оксиду складу Сr2О3, що підвищує корозійну стійкість стоматологічного виробу. Спосіб, що заявляється, може бути використаний як у лабораторних умовах, так і клінічній практиці. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
