Фотополімеризаційноздатна композиція для виготовлення трафаретних друкарських форм

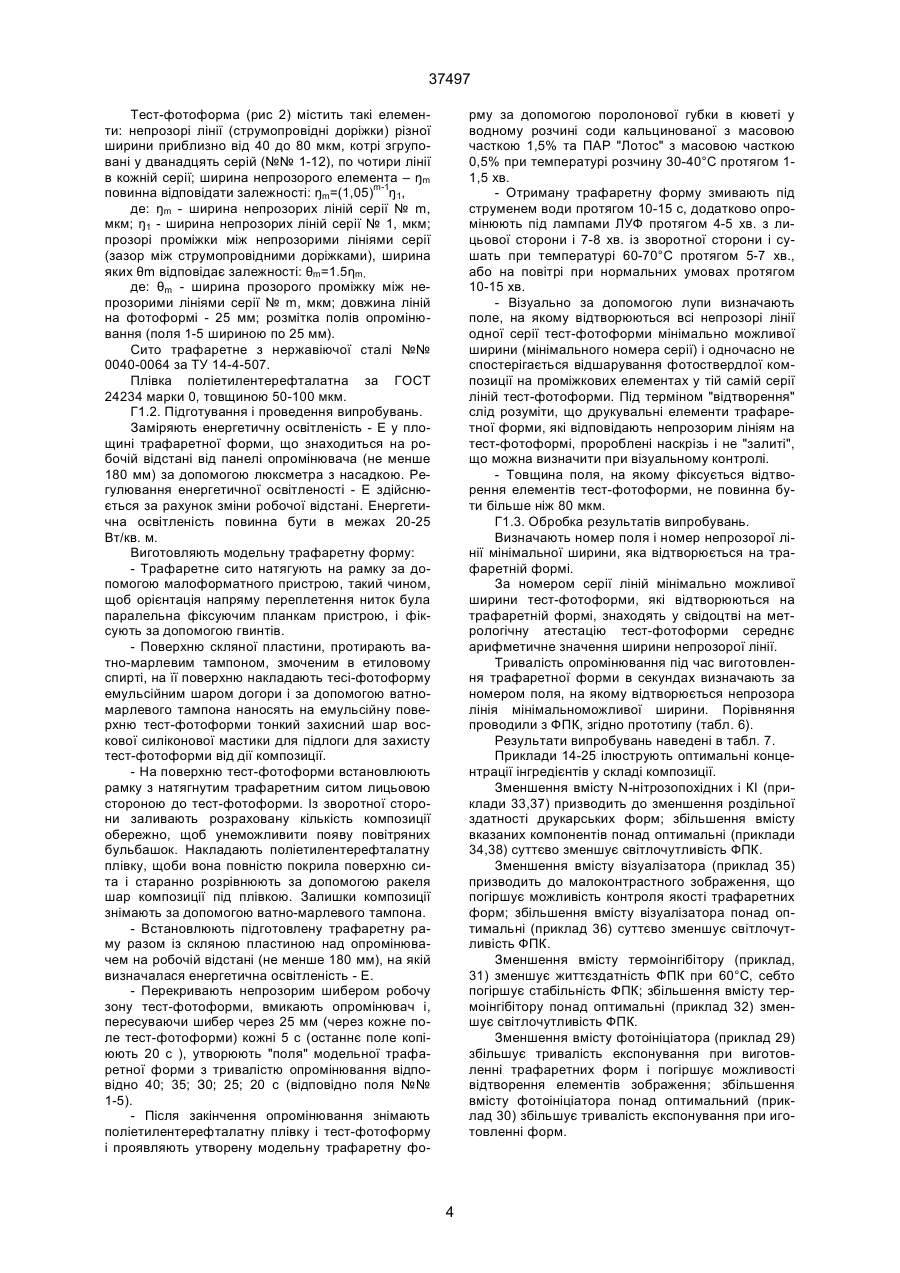

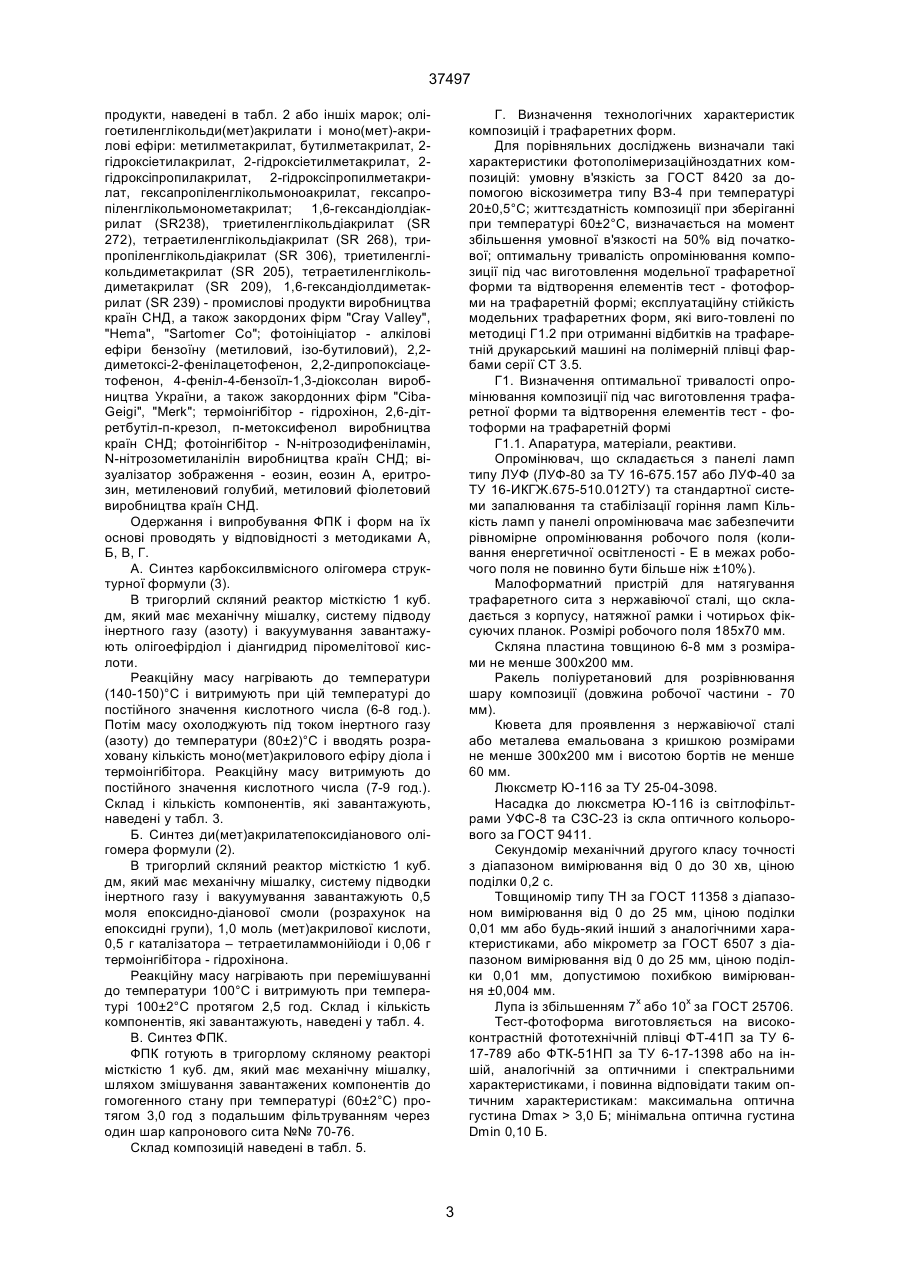

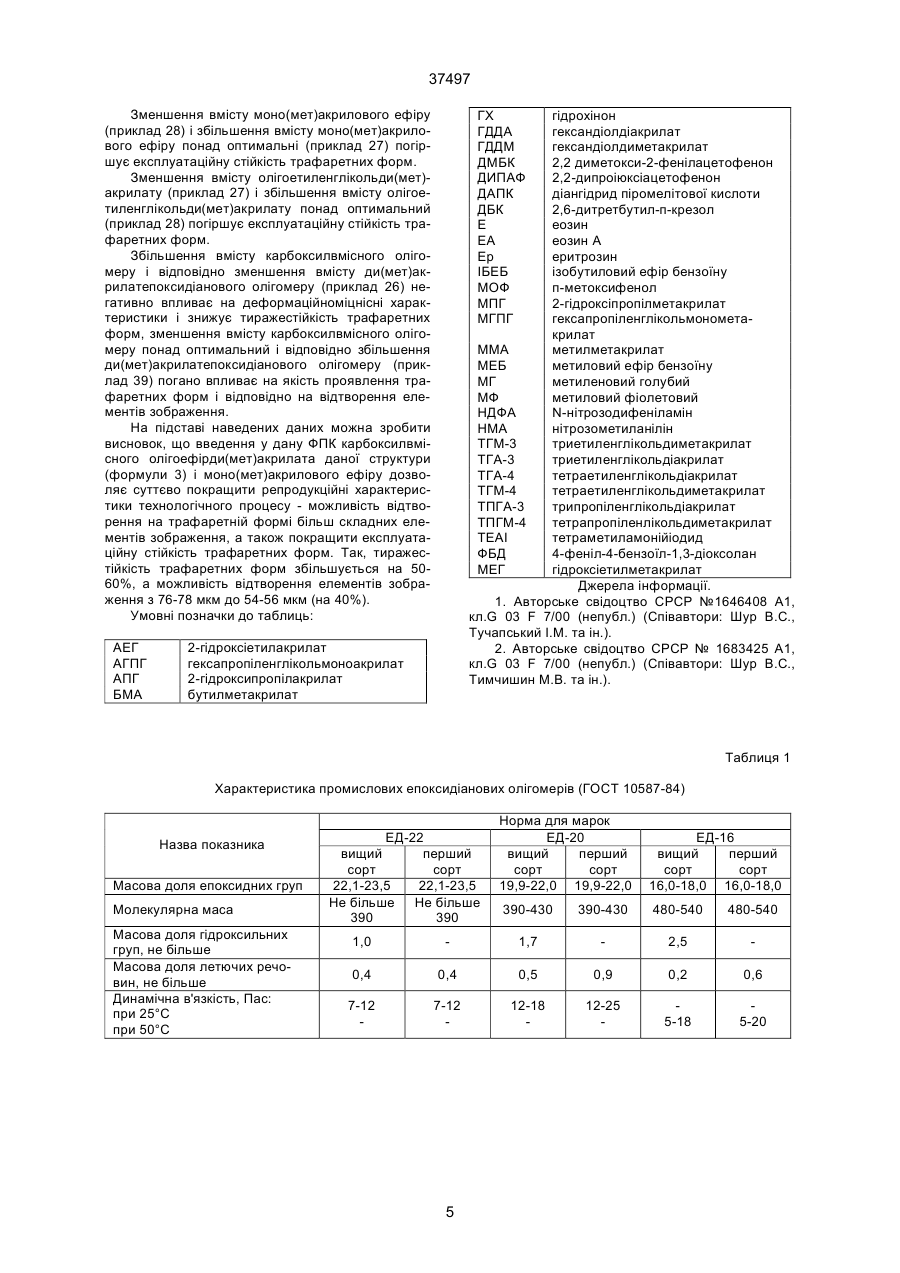

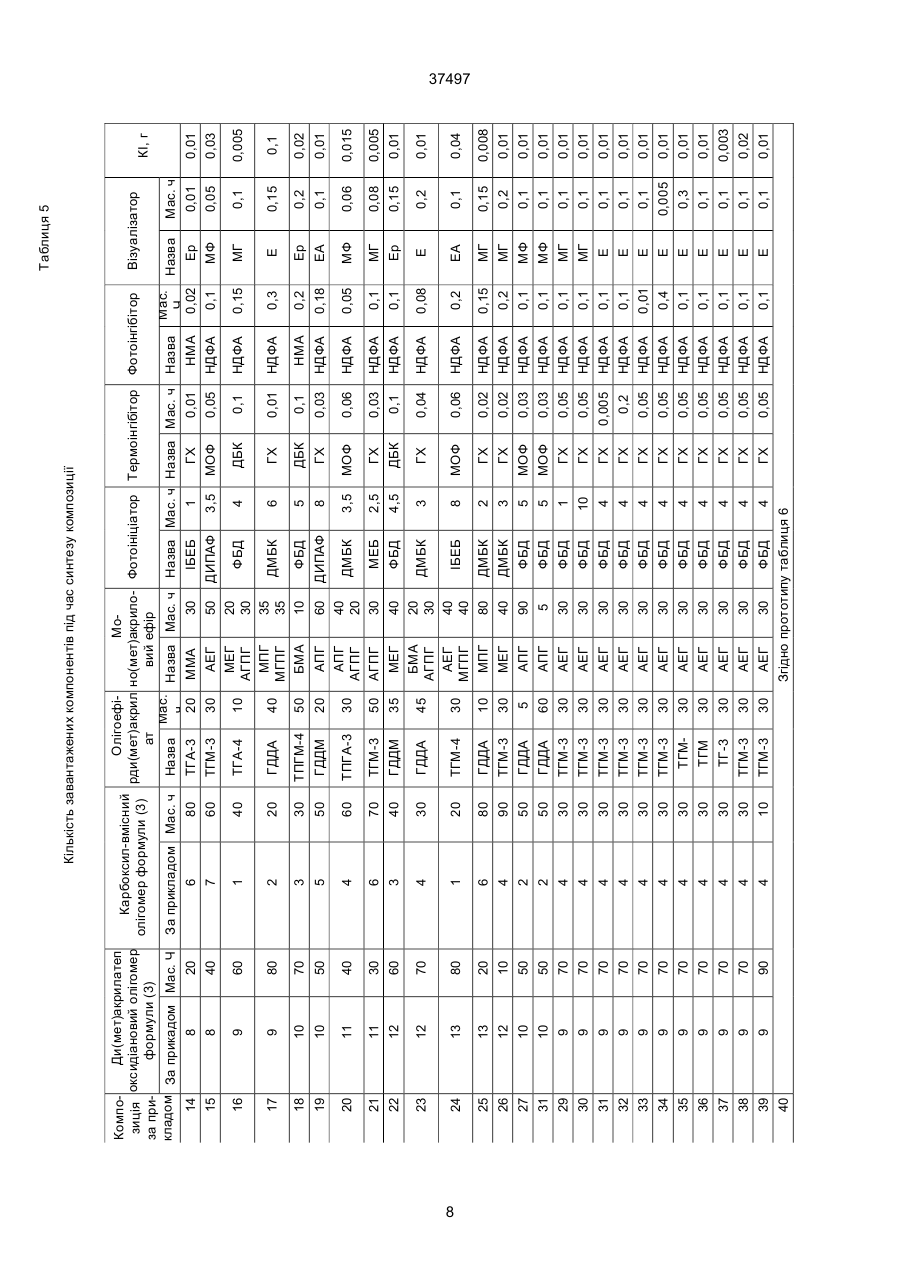

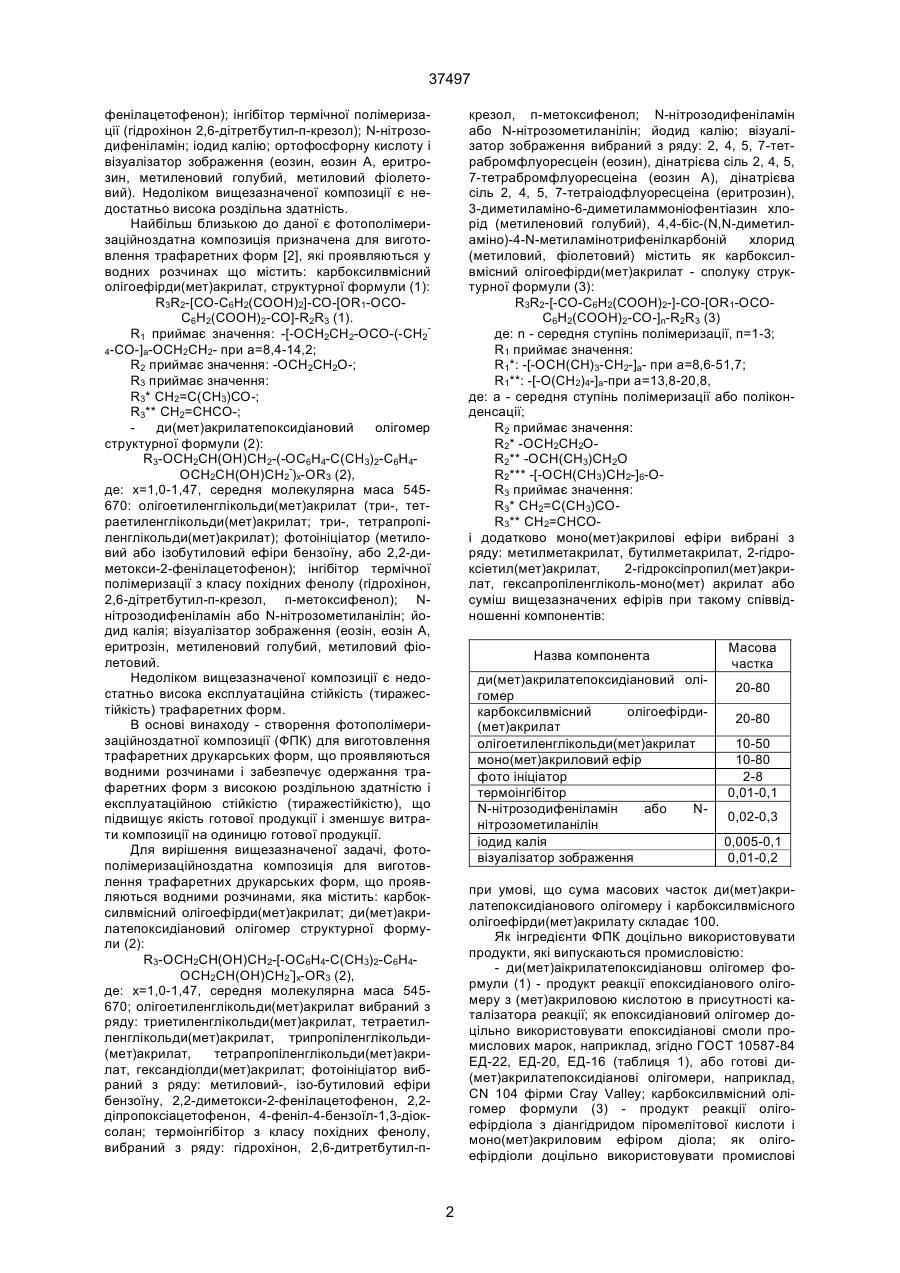

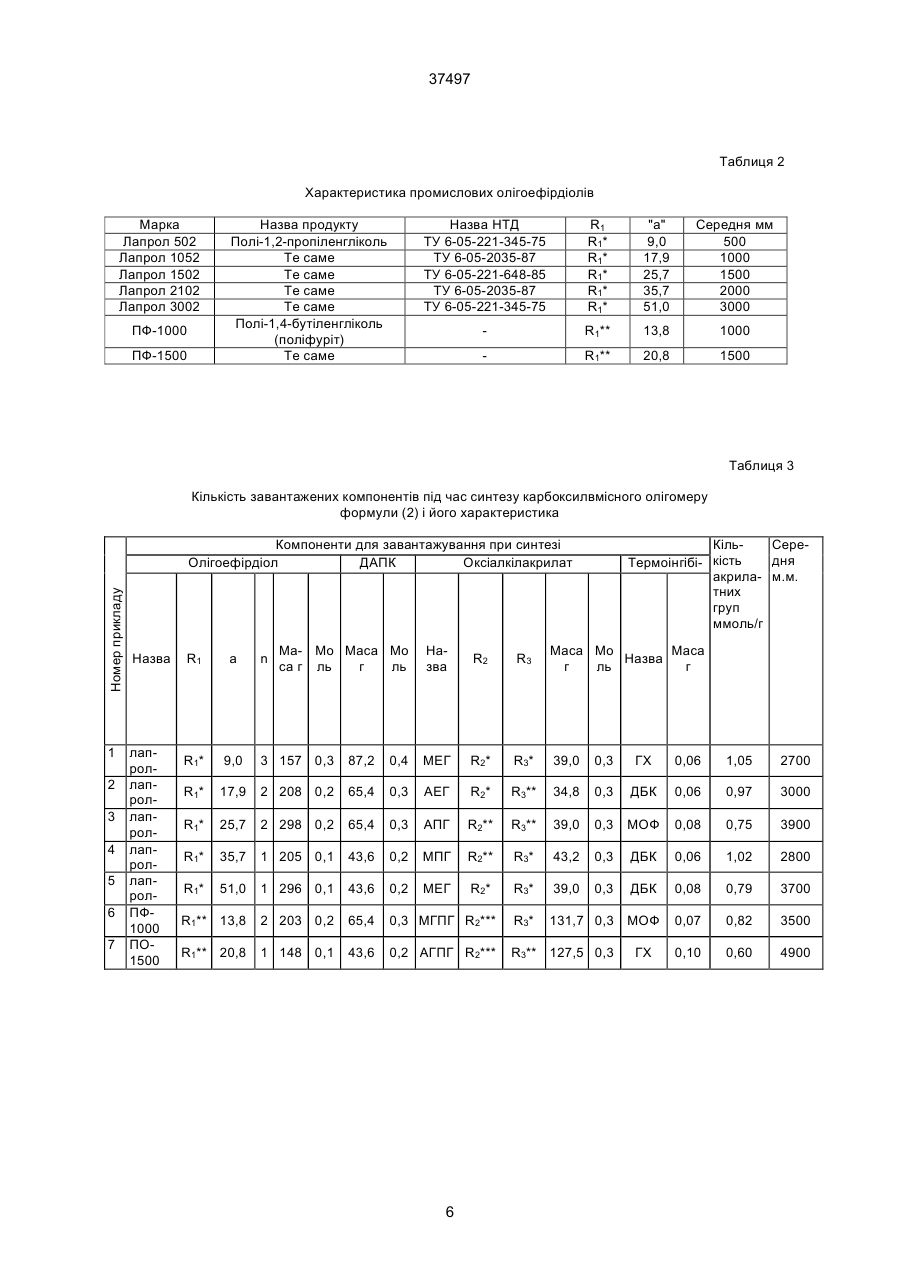

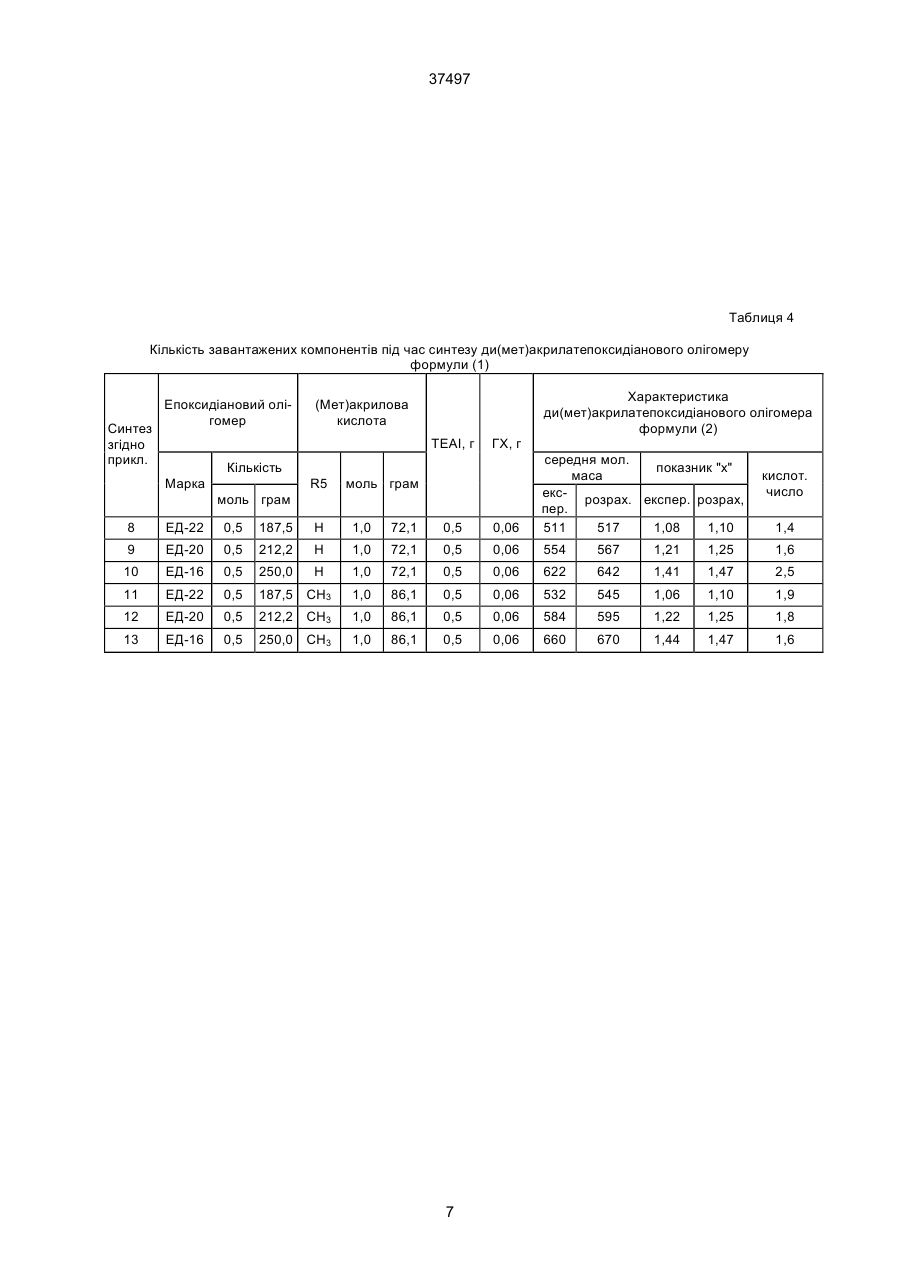

Фотополімеризаційноздатна композиція для виготовлення трафаретних друкарських форм, які проявляються водними розчинами, що містить: карбоксиловмісний олігоефірди(мет)акрилат, ди(мет)акрилатепоксидіановий олігомер структурної формули (2): R3-OCH2CH(OH)CH2-[-OC6H4-C(CH3)2-C6H4OCH2CH(OH)CH2-]x-OR3 (2), де: х=1,0-1,47, середня молекулярна маса 545670; олігоетиленглікольди(мет)акрилат вибраний з ряду: триетиленглікольди(мет)акрилат, тетраетиленглікольди(мет)акрилат, трипропіленглікольди(мет)акрилат, тетрапропіленглікольди(мет)акрилат, гександіолди(мет)акрилат; фотоініціатор, вибраний з ряду: метиловий-, ізо-бутиловий ефіри бензоїну, 2,2-диметокси-2-фенілацетофенон, 2,2дипропоксіацетофенон, 4-феніл-4-бензоїл-1,3-діоксолан; термоінгібітор з класу похідних фенолу, вибраний з ряду: гідрохінон, 2,6-дитретбутил-пкрезол, п-метоксифенол; N-нітрозодифеніламін або N-нітрозометиланілін; іодид калію, візуалізатор зображення вибраний з ряду: 2, 4, 5, 7тетрабромфлуоресцеїн (еозин), динатрієва сіль 2, 4, 5, 7-тетрабромфлуоресцеїну (еозин А), динатрієва сіль 2, 4, 5, 7-тетраіодфлуоресцеїну (еритрозин), 3-диметиламіно-6-диметилам-оніофентіазин хлорид (метиленовий голубий), 4,4-біс-(N,N A (54) ФОТОПОЛІМЕРИЗАЦІЙНОЗДАТНА КОМПОЗИЦІЯ ДЛЯ ВИГОТОВЛЕННЯ ТРАФАРЕТНИХ ДРУКАРСЬКИХ ФОРМ 37497 фенілацетофенон); інгібітор термічної полімеризації (гідрохінон 2,6-дітретбутил-п-крезол); N-нітрозодифеніламін; іодид калію; ортофосфорну кислоту і візуалізатор зображення (еозин, еозин А, еритрозин, метиленовий голубий, метиловий фіолетовий). Недоліком вищезазначеної композиції є недостатньо висока роздільна здатність. Найбільш близькою до даної є фотополімеризаційноздатна композиція призначена для виготовлення трафаретних форм [2], які проявляються у водних розчинах що містить: карбоксилвмісний олігоефірди(мет)акрилат, структурної формули (1): R3R2-[CO-C6H2(COOH)2]-CO-[OR1-OCOC6H2(COOH)2-CO]-R2R3 (1). R1 приймає значення: -[-OCH2CH2-OCO-(-CH24-CO-]a-OCH2CH2- при а=8,4-14,2; R2 приймає значення: -ОСН2СН2О-; R3 приймає значення: R3* СН2=C(CH3)CO-; R3** CH2=CHCO-; ди(мет)акрилатепоксидіановий олігомер структурної формули (2): R3-OCH2CH(OH)CH2-(-OC6H4-C(CH3)2-C6H4OCH2CH(OH)CH2-)x-OR3 (2), де: х=1,0-1,47, середня молекулярна маса 545670: олігоетиленглікольди(мет)акрилат (три-, тетраетиленглікольди(мет)акрилат; три-, тетрапропіленглікольди(мет)акрилат); фотоініціатор (метиловий або ізобутиловий ефіри бензоїну, або 2,2-диметокси-2-фенілацетофенон); інгібітор термічної полімеризації з класу похідних фенолу (гідрохінон, 2,6-дітретбутил-п-крезол, п-метоксифенол); Nнітрозодифеніламін або N-нітрозометиланілін; йодид калія; візуалізатор зображення (еозін, еозін А, еритрозін, метиленовий голубий, метиловий фіолетовий. Недоліком вищезазначеної композиції є недостатньо висока експлуатаційна стійкість (тиражестійкість) трафаретних форм. В основі винаходу - створення фотополімеризаційноздатної композиції (ФПК) для виготовлення трафаретних друкарських форм, що проявляються водними розчинами і забезпечує одержання трафаретних форм з високою роздільною здатністю і експлуатаційною стійкістю (тиражестійкістю), що підвищує якість готової продукції і зменшує витрати композиції на одиницю готової продукції. Для вирішення вищезазначеної задачі, фотополімеризаційноздатна композиція для виготовлення трафаретних друкарських форм, що проявляються водними розчинами, яка містить: карбоксилвмісний олігоефірди(мет)акрилат; ди(мет)акрилатепоксидіановий олігомер структурної формули (2): R3-OCH2CH(OH)CH2-[-OC6H4-C(CH3)2-C6H4OCH2CH(OH)CH2-]x-OR3 (2), де: х=1,0-1,47, середня молекулярна маса 545670; олігоетиленглікольди(мет)акрилат вибраний з ряду: триетиленглікольди(мет)акрилат, тетраетилленглікольди(мет)акрилат, трипропіленглікольди(мет)акрилат, тетрапропіленглікольди(мет)акрилат, гександіолди(мет)акрилат; фотоініціатор вибраний з ряду: метиловий-, ізо-бутиловий ефіри бензоїну, 2,2-диметокси-2-фенілацетофенон, 2,2діпропоксіацетофенон, 4-феніл-4-бензоїл-1,3-діоксолан; термоінгібітор з класу похідних фенолу, вибраний з ряду: гідрохінон, 2,6-дитретбутил-п крезол, п-метоксифенол; N-нітрозодифеніламін або N-нітрозометиланілін; йодид калію; візуалізатор зображення вибраний з ряду: 2, 4, 5, 7-тетрабромфлуоресцеін (еозин), дінатрієва сіль 2, 4, 5, 7-тетрабромфлуоресцеіна (еозин А), дінатрієва сіль 2, 4, 5, 7-тетраіодфлуоресцеіна (еритрозин), 3-диметиламіно-6-диметиламмоніофентіазин хлорід (метиленовий голубий), 4,4-біс-(N,N-диметиламіно)-4-N-метиламінотрифенілкарбоній хлорид (метиловий, фіолетовий) містить як карбоксилвмісний олігоефірди(мет)акрилат - сполуку структурної формули (3): R3R2-[-CO-C6H2(COOH)2-]-CO-[OR1-OCOC6H2(COOH)2-CO-]n-R2R3 (3) де: n - середня ступінь полімеризації, п=1-3; R1 приймає значення: R1*: -[-OCH(CH)3-CH2-]a- при а=8,6-51,7; R1**: -[-O(CH2)4-]a-при а=13,8-20,8, де: а - середня ступінь полімеризації або поліконденсації; R2 приймає значення: R2* -ОСН2СН2ОR2** -ОСН(CH3)CH2O R2*** -[-ОСН(СН3)СН2-]6-OR3 приймає значення: R3* CH2=C(CH3)COR3** СН2=СНСОі додатково моно(мет)акрилові ефіри вибрані з ряду: метилметакрилат, бутилметакрилат, 2-гідроксіетил(мет)акрилат, 2-гідроксіпропил(мет)акрилат, гексапропіленгліколь-моно(мет) акрилат або суміш вищезазначених ефірів при такому співвідношенні компонентів: Назва компонента ди(мет)акрилатепоксидіановий олігомер карбоксилвмісний олігоефірди(мет)акрилат олігоетиленглікольди(мет)акрилат моно(мет)акриловий ефір фото ініціатор термоінгібітор N-нітрозодифеніламін або Nнітрозометиланілін іодид калія візуалізатор зображення Масова частка 20-80 20-80 10-50 10-80 2-8 0,01-0,1 0,02-0,3 0,005-0,1 0,01-0,2 при умові, що сума масових часток ди(мет)акрилатепоксидіанового олігомеру і карбоксилвмісного олігоефірди(мет)акрилату складає 100. Як інгредієнти ФПК доцільно використовувати продукти, які випускаються промисловістю: - ди(мет)аікрилатепоксидіановш олігомер формули (1) - продукт реакції епоксидіанового олігомеру з (мет)акриловою кислотою в присутності каталізатора реакції; як епоксидіановий олігомер доцільно використовувати епоксидіанові смоли промислових марок, наприклад, згідно ГОСТ 10587-84 ЕД-22, ЕД-20, ЕД-16 (таблиця 1), або готові ди(мет)акрилатепоксидіанові олігомери, наприклад, CN 104 фірми Cray Valley; карбоксилвмісний олігомер формули (3) - продукт реакції олігоефірдіола з діангідридом піромелітової кислоти і моно(мет)акриловим ефіром діола; як олігоефірдіоли доцільно використовувати промислові 2 37497 продукти, наведені в табл. 2 або іншіх марок; олігоетиленглікольди(мет)акрилати і моно(мет)-акрилові ефіри: метилметакрилат, бутилметакрилат, 2гідроксіетилакрилат, 2-гідроксіетилметакрилат, 2гідроксіпропилакрилат, 2-гідроксіпропилметакрилат, гексапропіленглікольмоноакрилат, гексапропіленглікольмонометакрилат; 1,6-гександіолдіакрилат (SR238), триетиленглікольдіакрилат (SR 272), тетраетиленглікольдіакрилат (SR 268), трипропіленглікольдіакрилат (SR 306), триетиленглікольдиметакрилат (SR 205), тетраетиленглікольдиметакрилат (SR 209), 1,6-гександіолдиметакрилат (SR 239) - промислові продукти виробництва країн СНД, а також закордоних фірм "Cray Valley", "Hema", "Sartomer Co"; фотоініціатор - алкілові ефіри бензоїну (метиловий, ізо-бутиловий), 2,2диметоксі-2-фенілацетофенон, 2,2-дипропоксіацетофенон, 4-феніл-4-бензоїл-1,3-діоксолан виробництва України, а також закордонних фірм "CibaGeigi", "Merk"; термоінгібітор - гідрохінон, 2,6-дітретбутіл-п-крезол, п-метоксифенол виробництва країн СНД; фотоінгібітор - N-нітрозодифеніламін, N-нітрозометиланілін виробництва країн СНД; візуалізатор зображення - еозин, еозин А, еритрозин, метиленовий голубий, метиловий фіолетовий виробництва країн СНД. Одержання і випробування ФПК і форм на їх основі проводять у відповідності з методиками А, Б, В, Г. А. Синтез карбоксилвмісного олігомера структурної формули (3). В тригорлий скляний реактор місткістю 1 куб. дм, який має механічну мішалку, систему підводу інертного газу (азоту) і вакуумування завантажують олігоефірдіол і діангидрид піромелітової кислоти. Реакційну масу нагрівають до температури (140-150)°С і витримують при цій температурі до постійного значення кислотного числа (6-8 год.). Потім масу охолоджують під током інертного газу (азоту) до температури (80±2)°С і вводять розраховану кількість моно(мет)акрилового ефіру діола і термоінгібітора. Реакційну масу витримують до постійного значення кислотного числа (7-9 год.). Склад і кількість компонентів, які завантажують, наведені у табл. 3. Б. Синтез ди(мет)акрилатепоксидіанового олігомера формули (2). В тригорлий скляний реактор місткістю 1 куб. дм, який має механічну мішалку, систему підводки інертного газу і вакуумування завантажують 0,5 моля епоксидно-діанової смоли (розрахунок на епоксидні групи), 1,0 моль (мет)акрилової кислоти, 0,5 г каталізатора – тетраетиламмонійіоди і 0,06 г термоінгібітора - гідрохінона. Реакційну масу нагрівають при перемішуванні до температури 100°С і витримують при температурі 100±2°С протягом 2,5 год. Склад і кількість компонентів, які завантажують, наведені у табл. 4. В. Синтез ФПК. ФПК готують в тригорлому скляному реакторі місткістю 1 куб. дм, який має механічну мішалку, шляхом змішування завантажених компонентів до гомогенного стану при температурі (60±2°С) протягом 3,0 год з подальшим фільтруванням через один шар капронового сита №№ 70-76. Склад композицій наведені в табл. 5. Г. Визначення технологічних характеристик композицій і трафаретних форм. Для порівняльних досліджень визначали такі характеристики фотополімеризаційноздатних композицій: умовну в'язкість за ГОСТ 8420 за допомогою віскозиметра типу ВЗ-4 при температурі 20±0,5°С; життєздатність композиції при зберіганні при температурі 60±2°С, визначається на момент збільшення умовної в'язкості на 50% від початкової; оптимальну тривалість опромінювання композиції під час виготовлення модельної трафаретної форми та відтворення елементів тест - фотоформи на трафаретній формі; експлуатаційну стійкість модельних трафаретних форм, які виго-товлені по методиці Г1.2 при отриманні відбитків на трафаретній друкарський машині на полімерній плівці фарбами серії СТ 3.5. Г1. Визначення оптимальної тривалості опромінювання композиції під час виготовлення трафаретної форми та відтворення елементів тест - фотоформи на трафаретній формі Г1.1. Апаратура, матеріали, реактиви. Опромінювач, що складається з панелі ламп типу ЛУФ (ЛУФ-80 за ТУ 16-675.157 або ЛУФ-40 за ТУ 16-ИКГЖ.675-510.012ТУ) та стандартної системи запалювання та стабілізації горіння ламп Кількість ламп у панелі опромінювача має забезпечити рівномірне опромінювання робочого поля (коливання енергетичної освітленості - Е в межах робочого поля не повинно бути більше ніж ±10%). Малоформатний пристрій для натягування трафаретного сита з нержавіючої сталі, що складається з корпусу, натяжної рамки і чотирьох фіксуючих планок. Розмірі робочого поля 185х70 мм. Скляна пластина товщиною 6-8 мм з розмірами не менше 300х200 мм. Ракель поліуретановий для розрівнювання шару композиції (довжина робочої частини - 70 мм). Кювета для проявлення з нержавіючої сталі або металева емальована з кришкою розмірами не менше 300х200 мм і висотою бортів не менше 60 мм. Люксметр Ю-116 за ТУ 25-04-3098. Насадка до люксметра Ю-116 із світлофільтрами УФС-8 та СЗС-23 із скла оптичного кольорового за ГОСТ 9411. Секундомір механічний другого класу точності з діапазоном вимірювання від 0 до 30 хв, ціною поділки 0,2 с. Товщиномір типу ТН за ГОСТ 11358 з діапазоном вимірювання від 0 до 25 мм, ціною поділки 0,01 мм або будь-який інший з аналогічними характеристиками, або мікрометр за ГОСТ 6507 з діапазоном вимірювання від 0 до 25 мм, ціною поділки 0,01 мм, допустимою похибкою вимірювання ±0,004 мм. Лупа із збільшенням 7х або 10х за ГОСТ 25706. Тест-фотоформа виготовляється на висококонтрастній фототехнічній плівці ФТ-41П за ТУ 617-789 або ФТК-51НП за ТУ 6-17-1398 або на іншій, аналогічній за оптичними і спектральними характеристиками, і повинна відповідати таким оптичним характеристикам: максимальна оптична густина Dmax > 3,0 Б; мінімальна оптична густина Dmin 0,10 Б. 3 37497 рму за допомогою поролонової губки в кюветі у водному розчині соди кальцинованої з масовою часткою 1,5% та ПАР "Лотос" з масовою часткою 0,5% при температурі розчину 30-40°С протягом 11,5 хв. - Отриману трафаретну форму змивають під струменем води протягом 10-15 с, додатково опромінюють під лампами ЛУФ протягом 4-5 хв. з лицьової сторони і 7-8 хв. із зворотної сторони і сушать при температурі 60-70°С протягом 5-7 хв., або на повітрі при нормальних умовах протягом 10-15 хв. - Візуально за допомогою лупи визначають поле, на якому відтворюються всі непрозорі лінії одної серії тест-фотоформи мінімально можливої ширини (мінімального номера серії) і одночасно не спостерігається відшарування фотоствердлої композиції на проміжкових елементах у тій самій серії ліній тест-фотоформи. Під терміном "відтворення" слід розуміти, що друкувальні елементи трафаретної форми, які відповідають непрозорим лініям на тест-фотоформі, пророблені наскрізь і не "залиті", що можна визначити при візуальному контролі. - Товщина поля, на якому фіксується відтворення елементів тест-фотоформи, не повинна бути більше ніж 80 мкм. Г1.3. Обробка результатів випробувань. Визначають номер поля і номер непрозорої лінії мінімальної ширини, яка відтворюється на трафаретній формі. За номером серії ліній мінімально можливої ширини тест-фотоформи, які відтворюються на трафаретній формі, знаходять у свідоцтві на метрологічну атестацію тест-фотоформи середнє арифметичне значення ширини непрозорої лінії. Тривалість опромінювання під час виготовлення трафаретної форми в секундах визначають за номером поля, на якому відтворюється непрозора лінія мінімальноможливої ширини. Порівняння проводили з ФПК, згідно прототипу (табл. 6). Результати випробувань наведені в табл. 7. Приклади 14-25 ілюструють оптимальні концентрації інгредієнтів у складі композиції. Зменшення вмісту N-нітрозопохідних і КІ (приклади 33,37) призводить до зменшення роздільної здатності друкарських форм; збільшення вмісту вказаних компонентів понад оптимальні (приклади 34,38) суттєво зменшує світлочутливість ФПК. Зменшення вмісту візуалізатора (приклад 35) призводить до малоконтрастного зображення, що погіршує можливість контроля якості трафаретних форм; збільшення вмісту візуалізатора понад оптимальні (приклад 36) суттєво зменшує світлочутливість ФПК. Зменшення вмісту термоінгібітору (приклад, 31) зменшує життєздатність ФПК при 60°С, себто погіршує стабільність ФПК; збільшення вмісту термоінгібітору понад оптимальні (приклад 32) зменшує світлочутливість ФПК. Зменшення вмісту фотоініціатора (приклад 29) збільшує тривалість експонування при виготовленні трафаретних форм і погіршує можливості відтворення елементів зображення; збільшення вмісту фотоініціатора понад оптимальний (приклад 30) збільшує тривалість експонування при иготовленні форм. Тест-фотоформа (рис 2) містить такі елементи: непрозорі лінії (струмопровідні доріжки) різної ширини приблизно від 40 до 80 мкм, котрі згруповані у дванадцять серій (№№ 1-12), по чотири лінії в кожній серії; ширина непрозорого елемента – ŋm повинна відповідати залежності: ŋm =(1,05)m-1ŋ1, де: ŋm - ширина непрозорих ліній серії № m, мкм; ŋ1 - ширина непрозорих ліній серії № 1, мкм; прозорі проміжки між непрозорими лініями серії (зазор між струмопровідними доріжками), ширина яких θm відповідає залежності: θm =1.5ηm, де: θm - ширина прозорого проміжку між непрозорими лініями серії № m, мкм; довжина ліній на фотоформі - 25 мм; розмітка полів опромінювання (поля 1-5 шириною по 25 мм). Сито трафаретне з нержавіючої сталі №№ 0040-0064 за ТУ 14-4-507. Плівка поліетилентерефталатна за ГОСТ 24234 марки 0, товщиною 50-100 мкм. Г1.2. Підготування і проведення випробувань. Заміряють енергетичну освітленість - Е у площині трафаретної форми, що знаходиться на робочій відстані від панелі опромінювача (не менше 180 мм) за допомогою люксметра з насадкою. Регулювання енергетичної освітленості - Е здійснюється за рахунок зміни робочої відстані. Енергетична освітленість повинна бути в межах 20-25 Вт/кв. м. Виготовляють модельну трафаретну форму: - Трафаретне сито натягують на рамку за допомогою малоформатного пристрою, такий чином, щоб орієнтація напряму переплетення ниток була паралельна фіксуючим планкам пристрою, і фіксують за допомогою гвинтів. - Поверхню скляної пластини, протирають ватно-марлевим тампоном, змоченим в етиловому спирті, на її поверхню накладають тесі-фотоформу емульсійним шаром догори і за допомогою ватномарлевого тампона наносять на емульсійну поверхню тест-фотоформи тонкий захисний шар воскової силіконової мастики для підлоги для захисту тест-фотоформи від дії композиції. - На поверхню тест-фотоформи встановлюють рамку з натягнутим трафаретним ситом лицьовою стороною до тест-фотоформи. Із зворотної сторони заливають розраховану кількість композиції обережно, щоб унеможливити появу повітряних бульбашок. Накладають поліетилентерефталатну плівку, щоби вона повністю покрила поверхню сита і старанно розрівнюють за допомогою ракеля шар композиції під плівкою. Залишки композиції знімають за допомогою ватно-марлевого тампона. - Встановлюють підготовлену трафаретну раму разом із скляною пластиною над опромінювачем на робочій відстані (не менше 180 мм), на якій визначалася енергетична освітленість - Е. - Перекривають непрозорим шибером робочу зону тест-фотоформи, вмикають опромінювач і, пересуваючи шибер через 25 мм (через кожне поле тест-фотоформи) кожні 5 с (останнє поле копіюють 20 с ), утворюють "поля" модельної трафаретної форми з тривалістю опромінювання відповідно 40; 35; З0; 25; 20 с (відповідно поля №№ 1-5). - Після закінчення опромінювання знімають поліетилентерефталатну плівку і тест-фотоформу і проявляють утворену модельну трафаретну фо 4 37497 Зменшення вмісту моно(мет)акрилового ефіру (приклад 28) і збільшення вмісту моно(мет)акрилового ефіру понад оптимальні (приклад 27) погіршує експлуатаційну стійкість трафаретних форм. Зменшення вмісту олігоетиленглікольди(мет)акрилату (приклад 27) і збільшення вмісту олігоетиленглікольди(мет)акрилату понад оптимальний (приклад 28) погіршує експлуатаційну стійкість трафаретних форм. Збільшення вмісту карбоксилвмісного олігомеру і відповідно зменшення вмісту ди(мет)акрилатепоксидіанового олігомеру (приклад 26) негативно впливає на деформаційноміцнісні характеристики і знижує тиражестійкість трафаретних форм, зменшення вмісту карбоксилвмісного олігомеру понад оптимальний і відповідно збільшення ди(мет)акрилатепоксидіанового олігомеру (приклад 39) погано впливає на якість проявлення трафаретних форм і відповідно на відтворення елементів зображення. На підставі наведених даних можна зробити висновок, що введення у дану ФПК карбоксилвмісного олігоефірди(мет)акрилата даної структури (формули 3) і моно(мет)акрилового ефіру дозволяє суттєво покращити репродукційні характеристики технологічного процесу - можливість відтворення на трафаретній формі більш складних елементів зображення, а також покращити експлуатаційну стійкість трафаретних форм. Так, тиражестійкість трафаретних форм збільшується на 5060%, а можливість відтворення елементів зображення з 76-78 мкм до 54-56 мкм (на 40%). Умовні позначки до таблиць: АЕГ АГПГ АПГ БМА ГХ ГДДА ГДДМ ДМБК ДИПАФ ДАПК ДБК Е ЕА Ер ІБЕБ МОФ МПГ МГПГ гідрохінон гександіолдіакрилат гександіолдиметакрилат 2,2 диметокси-2-фенілацетофенон 2,2-дипроіюксіацетофенон діангідрид піромелітової кислоти 2,6-дитретбутил-п-крезол еозин еозин А еритрозин ізобутиловий ефір бензоїну п-метоксифенол 2-гідроксіпропілметакрилат гексапропіленглікольмонометакрилат ММА метилметакрилат МЕБ метиловий ефір бензоїну МГ метиленовий голубий МФ метиловий фіолетовий НДФА N-нітрозодифеніламін НМА нітрозометиланілін ТГМ-3 триетиленглікольдиметакрилат ТГА-3 триетиленглікольдіакрилат ТГА-4 тетраетиленглікольдіакрилат ТГМ-4 тетраетиленглікольдиметакрилат ТПГА-3 трипропіленглікольдіакрилат ТПГМ-4 тетрапропіленлікольдиметакрилат TEAІ тетраметиламонійіодид ФБД 4-феніл-4-бензоїл-1,3-діоксолан МЕГ гідроксіетилметакрилат Джерела інформації. 1. Авторське свідоцтво СРСР №1646408 А1, кл.G 03 F 7/00 (непубл.) (Співавтори: Шур B.C., Тучапський І.М. та ін.). 2. Авторське свідоцтво СРСР № 1683425 А1, кл.G 03 F 7/00 (непубл.) (Співавтори: Шур B.C., Тимчишин M.B. та ін.). 2-гідроксіетилакрилат гексапропіленглікольмоноакрилат 2-гідроксипропілакрилат бутилметакрилат Таблиця 1 Характеристика промислових епоксидіанових олігомерів (ГОСТ 10587-84) Назва показника Масова доля епоксидних груп Молекулярна маса Масова доля гідроксильних груп, не більше Масова доля летючих речовин, не більше Динамічна в'язкість, Пас: при 25°С при 50°С ЕД-22 вищий перший сорт сорт 22,1-23,5 22,1-23,5 Не більше Не більше 390 390 Норма для марок ЕД-20 вищий перший сорт сорт 19,9-22,0 19,9-22,0 ЕД-16 вищий перший сорт сорт 16,0-18,0 16,0-18,0 390-430 390-430 480-540 480-540 1,0 1,7 2,5 0,4 0,4 0,5 0,9 0,2 0,6 7-12 7-12 12-18 12-25 5-18 5-20 5 37497 Таблиця 2 Характеристика промислових олігоефірдіолів Марка Лапрол 502 Лапрол 1052 Лапрол 1502 Лапрол 2102 Лапрол 3002 ПФ-1000 ПФ-1500 Назва продукту Полі-1,2-пропіленгліколь Те саме Tе саме Tе саме Tе саме Полі-1,4-бутіленгліколь (поліфуріт) Те саме Назва НТД ТУ 6-05-221-345-75 ТУ 6-05-2035-87 ТУ 6-05-221-648-85 ТУ 6-05-2035-87 ТУ 6-05-221-345-75 R1 R1* R1* R1* R1* R1* "a" 9,0 17,9 25,7 35,7 51,0 Середня мм 500 1000 1500 2000 3000 R1** 13,8 1000 R1** 20,8 1500 Таблиця 3 Кількість завантажених компонентів під час синтезу карбоксилвмісного олігомеру формули (2) і його характеристика Номер прикладу Компоненти для завантажування при синтезі Олігоефірдіол ДАПК Оксіалкілакрилат 1 2 3 4 5 6 7 Назва лапроллапроллапрол1502 лапроллапролПФ1000 ПО1500 Назва R2 R3 Маса Мо Маса Назва г ль г 0,4 МЕГ R2* R3* 39,0 0,3 ГХ 0,06 1,05 2700 65,4 0,3 АЕГ R2* R3** 34,8 0,3 ДБК 0,06 0,97 3000 2 298 0,2 65,4 0,3 АПГ R2** R3** 39,0 0,3 МОФ 0,08 0,75 3900 35,7 1 205 0,1 43,6 0,2 МПГ R2** R3* 43,2 0,3 ДБК 0,06 1,02 2800 51,0 1 296 0,1 43,6 0,2 МЕГ R2* R3* 39,0 0,3 ДБК 0,08 0,79 3700 R1** 13,8 2 203 0,2 65,4 0,3 МГПГ R2*** R3* 131,7 0,3 МОФ 0,07 0,82 3500 R1** 20,8 1 148 0,1 43,6 0,2 АГПГ R2*** R3** 127,5 0,3 0,10 0,60 4900 n Ма- Мо Маса Мо са г ль г ль КільСередня Термоінгібі- кість акрила- м.м. тор тних груп ммоль/г R1 a R1* 9,0 3 157 0,3 87,2 R1* 17,9 2 208 0,2 R1* 25,7 R1* R1* 6 ГХ 37497 Таблиця 4 Кількість завантажених компонентів під час синтезу ди(мет)акрилатепоксидіанового олігомеру формули (1) Синтез згідно прикл. Епоксидіановий олігомер Характеристика ди(мет)акрилатепоксидіанового олігомера формули (2) (Мет)акрилова кислота ТЕАІ, г ГХ, г 8 ЕД-22 0,5 187,5 Н 1,0 72,1 0,5 0,06 середня мол. показник "х" маса ексрозрах. експер. розрах, пер. 511 517 1,08 1,10 9 ЕД-20 0,5 212,2 Н 1,0 72,1 0,5 0,06 554 567 1,21 1,25 1,6 10 ЕД-16 0,5 250,0 Н 1,0 72,1 0,5 0,06 622 642 1,41 1,47 2,5 11 ЕД-22 0,5 187,5 СН3 1,0 86,1 0,5 0,06 532 545 1,06 1,10 1,9 12 ЕД-20 0,5 212,2 СН3 1,0 86,1 0,5 0,06 584 595 1,22 1,25 1,8 13 ЕД-16 0,5 250,0 СН3 1,0 86,1 0,5 0,06 660 670 1,44 1,47 1,6 Кількість Марка R5 моль грам моль грам 7 кислот. число 1,4 Ди(мет)акрилатеп ОлігоефіМоКомпоКарбоксил-вмісний зиція оксидіановий олігомер олігомер формули (3) рди(мет)акрил но(мет)акрило- Фотоініціатор формули (3) ат вий ефір за прикладом За прикадом Мас. Ч За прикладом Мас. ч Назва Мас. Назва Мас. ч Назва Мас. ч ч 14 8 20 6 80 ТГА-3 20 ММА 30 ІБЕБ 1 15 8 40 7 60 ТГМ-3 30 АЕГ 50 ДИПАФ 3,5 МЕГ 20 16 9 60 1 40 ТГА-4 10 ФБД 4 АГПГ 30 МПГ 35 17 9 80 2 20 ГДДА 40 ДМБК 6 МГПГ 35 18 10 70 3 30 ТПГМ-4 50 БМА 10 ФБД 5 19 10 50 5 50ГДДМ 20 АПГ 60 ДИПАФ 8 АПГ 40 20 11 40 4 60 ТПГА-3 30 ДМБК 3,5 АГПГ 20 21 11 30 6 70 ТГМ-3 50 АГПГ 30 МЕБ 2,5 22 12 60 3 40 ГДДМ 35 МЕГ 40 ФБД 4,5 БМА 20 23 12 70 4 30 ГДДА 45 ДМБК 3 АГПГ 30 АЕГ 40 24 13 80 1 20 ТГМ-4 30 ІБЕБ 8 МГПГ 40 25 13 20 6 80 ГДДА 10 МПГ 80 ДМБК 2 26 12 10 4 90 ТГМ-3 30 МЕГ 40 ДМБК 3 27 10 50 2 50 ГДДА 5 АПГ 90 ФБД 5 31 10 50 2 50 ГДДА 60 АПГ 5 ФБД 5 29 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 1 30 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 10 31 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 4 32 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 4 33 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 4 34 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 4 35 9 70 4 30 ТГМ30 АЕГ 30 ФБД 4 36 9 70 4 30 ТГМ 30 АЕГ 30 ФБД 4 37 9 70 4 30 ТГ-3 30 АЕГ 30 ФБД 4 38 9 70 4 30 ТГМ-3 30 АЕГ 30 ФБД 4 39 9 90 4 10 ТГМ-3 30 АЕГ 30 ФБД 4 40 Згідно прототипу таблиця 6 0,1 0,03 0,06 0,03 0,1 0,04 ДБК ГХ МОФ ГХ ДБК ГХ 0,06 0,01 ГХ 0,02 0,02 0,03 0,03 0,05 0,05 0,005 0,2 0,05 0,05 0,05 0,05 0,05 0,05 0,05 МОФ 0,1 ДБК Назва Мас. ч ГХ 0,01 МОФ 0,05 Термоінгібітор Кількість завантажених компонентів під час синтезу композиції ГХ ГХ МОФ МОФ ГХ ГХ ГХ ГХ ГХ ГХ ГХ ГХ ГХ ГХ ГХ 8 НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НДФА НМА НДФА НДФА НДФА Назва НМА НДФА 0,15 0,2 0,1 0,1 0,1 0,1 0,1 0,1 0,01 0,4 0,1 0,1 0,1 0,1 0,1 0,2 0,08 0,1 0,1 0,05 0,2 0,18 0,3 0,15 МГ МГ МФ МФ МГ МГ Е Е Е Е Е Е Е Е Е ЕА Е МГ Ер МФ Ер ЕА Е МГ 0,15 0,2 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,005 0,3 0,1 0,1 0,1 0,1 0,1 0,2 0,08 0,15 0,06 0,2 0,1 0,15 0,1 Мас. ч 0,01 0,05 Візуалізатор Мас. Назва Ч 0,02 Ер 0,1 МФ Фотоінгібітор Таблиця 5 0,008 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,003 0,02 0,01 0,04 0,01 0,005 0,01 0,015 0,02 0,01 0,1 0,005 0,01 0,03 КІ, г 37497 37497 Таблиця 6 Склад композиції згідно прототипу Назва компонентів ди(мет)акрилатепоксидіановий олігомер згідно прикладу 12 заявки карбоксилвмісний олігоефірди(мет)акрилат згідно прикладу 10 AC CPCP № 1683425 (прототип) оліготриетиленглікольдиметакрилат марки ТГМ-3 фотоініціатор - 2,2-диметоксі-2-фенілацетофенон марки "Irgacure 651" термоінгібітор - гідрохінон фотоінгібітор - N-нітрозодифеніламін йодид калія візуалізатор зображення - метиловий фіолетовий Кількість, м.ч. 20 100 З0 4,0 0,06 0,05 0,05 0,06 Таблиця 7 Результати досліджень композицій і трафаретних форм на їх основі Характеристики композиції Композиція за прикладом 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 (прототип) в'язкість по ВЗ4, при 20°С, с 320 260 360 240 380 220 240 280 330 320 360 320 240 220 380 300 310 320 300 315 290 300 290 310 320 270 240 тривалість опромінювання через фотоформу, с 25 30 30 30 30 30 30 30 30 25 30 35 30 30 30 40 40 25 40 25 40 30 40 30 40 35 35 життєздатність при 60°С, доба 14 16 15 15 14 17 14 14 16 15 15 16 14 14 12 14 14 9 15 10 17 15 15 14 16 14 14 9 Характеристики трафаретних форм відтворення експлуатаційна елементів тестстійкість (тирафотоформи, жестійкість), мкм кільк. відбитків 66 15000 61 16000 61 14000 54 22000 61 18000 54 16000 62 15000 54 14000 54 22000 54 23000 61 25000 66 21000 64 9000 66 10000 78 8000 84 15000 78 11000 78 15000 78 16000 92 15000 78 12000 78 15000 66 15000 78 14000 66 15000 90 10000 78 8000 37497 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 10
