Спосіб жорсткої фіксації ребер скелетів рептилій та ссавців рибальською волосінню

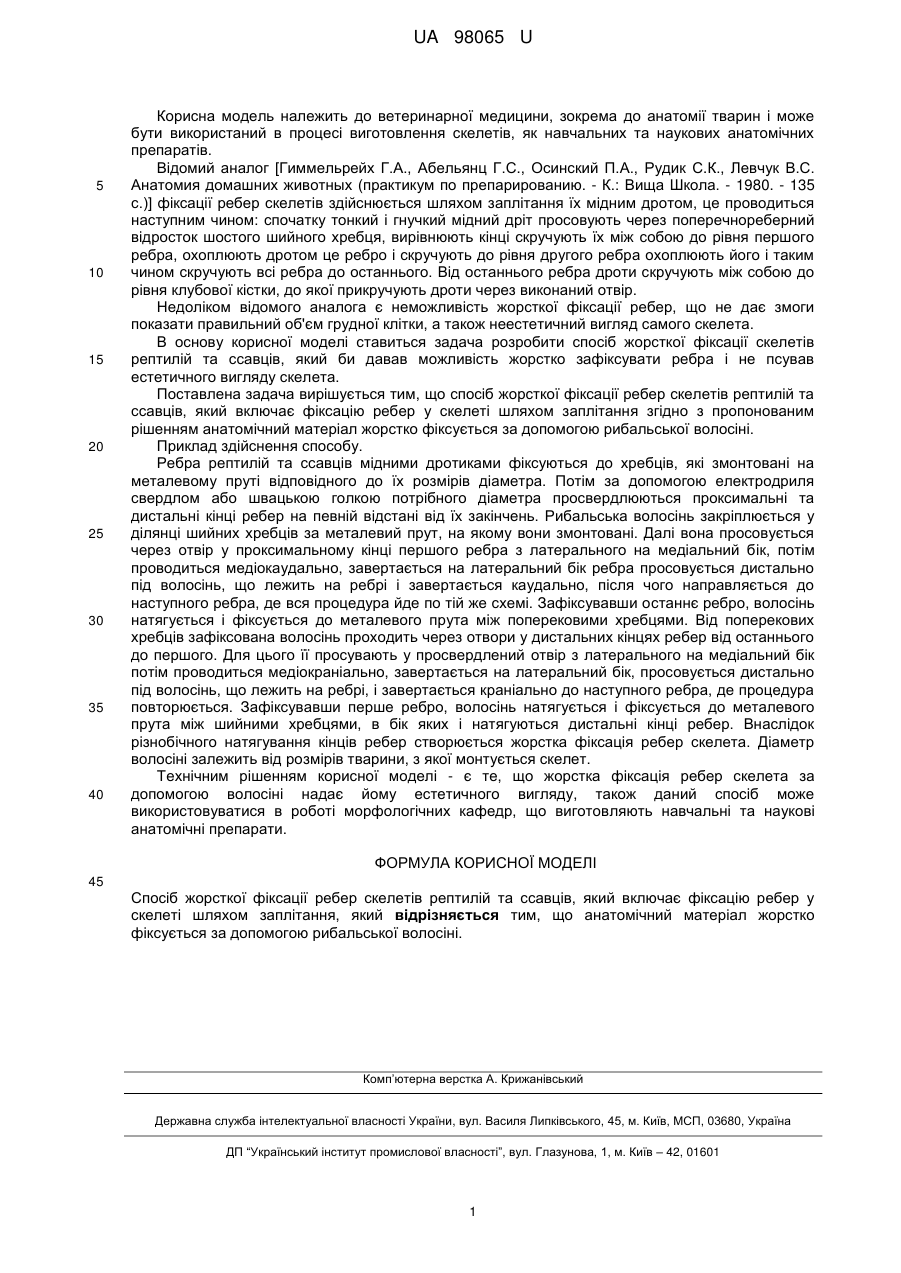

Реферат: Спосіб жорсткої фіксації ребер скелетів рептилій та ссавців, який включає фіксацію ребер у скелеті шляхом заплітання. Анатомічний матеріал жорстко фіксується за допомогою рибальської волосіні. UA 98065 U (54) СПОСІБ ЖОРСТКОЇ ФІКСАЦІЇ РЕБЕР СКЕЛЕТІВ РЕПТИЛІЙ ТА ССАВЦІВ РИБАЛЬСЬКОЮ ВОЛОСІННЮ UA 98065 U UA 98065 U 5 10 15 20 25 30 35 40 Корисна модель належить до ветеринарної медицини, зокрема до анатомії тварин і може бути використаний в процесі виготовлення скелетів, як навчальних та наукових анатомічних препаратів. Відомий аналог [Гиммельрейх Г.А., Абельянц Г.С., Осинский П.А., Рудик С.К., Левчук В.С. Анатомия домашних животных (практикум по препарированию. - К.: Вища Школа. - 1980. - 135 с.)] фіксації ребер скелетів здійснюється шляхом заплітання їх мідним дротом, це проводиться наступним чином: спочатку тонкий і гнучкий мідний дріт просовують через поперечнореберний відросток шостого шийного хребця, вирівнюють кінці скручують їх між собою до рівня першого ребра, охоплюють дротом це ребро і скручують до рівня другого ребра охоплюють його і таким чином скручують всі ребра до останнього. Від останнього ребра дроти скручують між собою до рівня клубової кістки, до якої прикручують дроти через виконаний отвір. Недоліком відомого аналога є неможливість жорсткої фіксації ребер, що не дає змоги показати правильний об'єм грудної клітки, а також неестетичний вигляд самого скелета. В основу корисної моделі ставиться задача розробити спосіб жорсткої фіксації скелетів рептилій та ссавців, який би давав можливість жорстко зафіксувати ребра і не псував естетичного вигляду скелета. Поставлена задача вирішується тим, що спосіб жорсткої фіксації ребер скелетів рептилій та ссавців, який включає фіксацію ребер у скелеті шляхом заплітання згідно з пропонованим рішенням анатомічний матеріал жорстко фіксується за допомогою рибальської волосіні. Приклад здійснення способу. Ребра рептилій та ссавців мідними дротиками фіксуються до хребців, які змонтовані на металевому пруті відповідного до їх розмірів діаметра. Потім за допомогою електродриля свердлом або швацькою голкою потрібного діаметра просвердлюються проксимальні та дистальні кінці ребер на певній відстані від їх закінчень. Рибальська волосінь закріплюється у ділянці шийних хребців за металевий прут, на якому вони змонтовані. Далі вона просовується через отвір у проксимальному кінці першого ребра з латерального на медіальний бік, потім проводиться медіокаудально, завертається на латеральний бік ребра просовується дистально під волосінь, що лежить на ребрі і завертається каудально, після чого направляється до наступного ребра, де вся процедура йде по тій же схемі. Зафіксувавши останнє ребро, волосінь натягується і фіксується до металевого прута між поперековими хребцями. Від поперекових хребців зафіксована волосінь проходить через отвори у дистальних кінцях ребер від останнього до першого. Для цього її просувають у просвердлений отвір з латерального на медіальний бік потім проводиться медіокраніально, завертається на латеральний бік, просовується дистально під волосінь, що лежить на ребрі, і завертається краніально до наступного ребра, де процедура повторюється. Зафіксувавши перше ребро, волосінь натягується і фіксується до металевого прута між шийними хребцями, в бік яких і натягуються дистальні кінці ребер. Внаслідок різнобічного натягування кінців ребер створюється жорстка фіксація ребер скелета. Діаметр волосіні залежить від розмірів тварини, з якої монтується скелет. Технічним рішенням корисної моделі - є те, що жорстка фіксація ребер скелета за допомогою волосіні надає йому естетичного вигляду, також даний спосіб може використовуватися в роботі морфологічних кафедр, що виготовляють навчальні та наукові анатомічні препарати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб жорсткої фіксації ребер скелетів рептилій та ссавців, який включає фіксацію ребер у скелеті шляхом заплітання, який відрізняється тим, що анатомічний матеріал жорстко фіксується за допомогою рибальської волосіні. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
