Пристрій для сушіння матеріалів

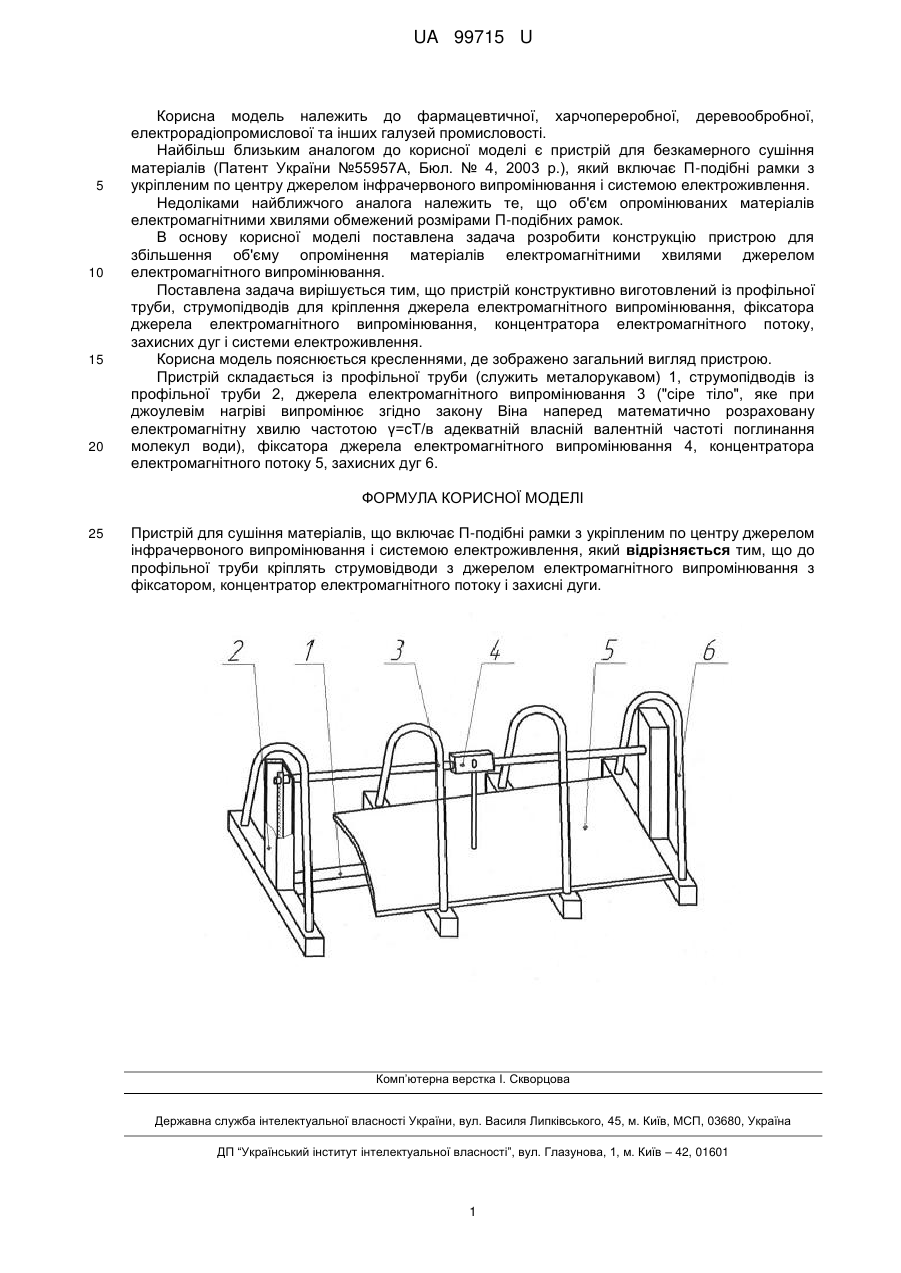

Реферат: Пристрій для сушіння матеріалів включає П-подібні рамки з укріпленим по центру джерелом інфрачервоного випромінювання і системою електроживлення. До профільної труби кріплять струмовідводи з джерелом електромагнітного випромінювання з фіксатором, концентратор електромагнітного потоку і захисні дуги. UA 99715 U (12) UA 99715 U UA 99715 U 5 10 15 20 Корисна модель належить до фармацевтичної, харчопереробної, деревообробної, електрорадіопромислової та інших галузей промисловості. Найбільш близьким аналогом до корисної моделі є пристрій для безкамерного сушіння матеріалів (Патент України №55957А, Бюл. № 4, 2003 р.), який включає П-подібні рамки з укріпленим по центру джерелом інфрачервоного випромінювання і системою електроживлення. Недоліками найближчого аналога належить те, що об'єм опромінюваних матеріалів електромагнітними хвилями обмежений розмірами П-подібних рамок. В основу корисної моделі поставлена задача розробити конструкцію пристрою для збільшення об'єму опромінення матеріалів електромагнітними хвилями джерелом електромагнітного випромінювання. Поставлена задача вирішується тим, що пристрій конструктивно виготовлений із профільної труби, струмопідводів для кріплення джерела електромагнітного випромінювання, фіксатора джерела електромагнітного випромінювання, концентратора електромагнітного потоку, захисних дуг і системи електроживлення. Корисна модель пояснюється кресленнями, де зображено загальний вигляд пристрою. Пристрій складається із профільної труби (служить металорукавом) 1, струмопідводів із профільної труби 2, джерела електромагнітного випромінювання 3 ("сіре тіло", яке при джоулевім нагріві випромінює згідно закону Віна наперед математично розраховану електромагнітну хвилю частотою γ=сТ/в адекватній власній валентній частоті поглинання молекул води), фіксатора джерела електромагнітного випромінювання 4, концентратора електромагнітного потоку 5, захисних дуг 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для сушіння матеріалів, що включає П-подібні рамки з укріпленим по центру джерелом інфрачервоного випромінювання і системою електроживлення, який відрізняється тим, що до профільної труби кріплять струмовідводи з джерелом електромагнітного випромінювання з фіксатором, концентратор електромагнітного потоку і захисні дуги. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
