Пристрій для керування процесом сушіння матеріалів
Номер патенту: 97109
Опубліковано: 25.02.2015
Автори: Олеськів Наталя Борисівна, Мирович Оксана Вікторівна, Олеськів Ростислав Борисович, Олеськів Борис Степанович
Формула / Реферат
Пристрій для керування процесом сушіння матеріалів, який включає електронне програмоване реле часу, електромагнітний пускач, джерело ІЧ-випромінювання і систему електроживлення, який відрізняється тим, що алгоритм режиму живлення напругою джерела ІЧ-випромінювання і вентилятора задає датчик температури (вологості) в парі з електромагнітним реле напруги.
Текст

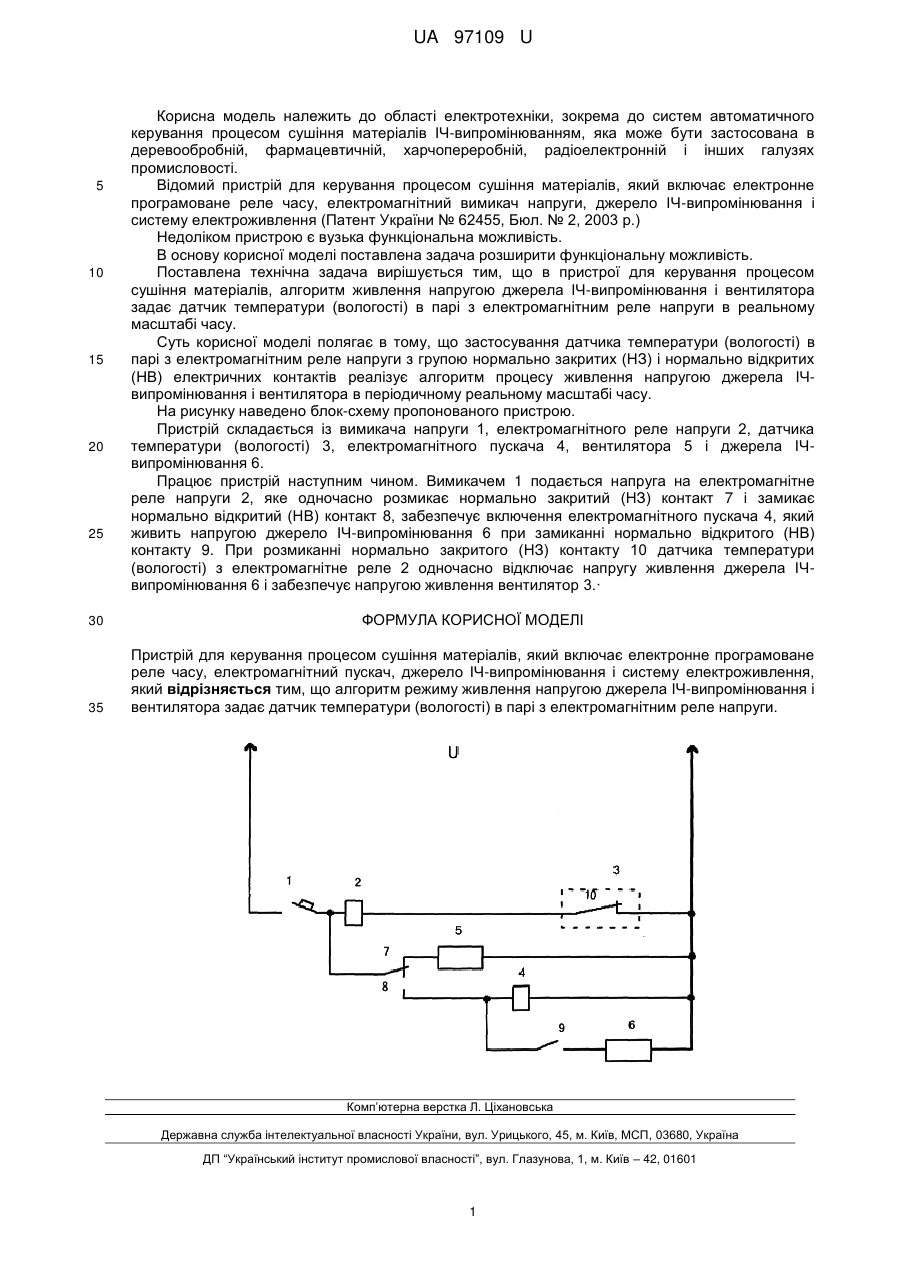

Реферат: Пристрій для керування процесом сушіння матеріалів включає електронне програмоване реле часу, електромагнітний пускач, джерело ІЧ-випромінювання і систему електроживлення. Алгоритм режиму живлення напругою джерела ІЧ-випромінювання і вентилятора задає датчик температури (вологості) в парі з електромагнітним реле напруги. UA 97109 U (12) UA 97109 U UA 97109 U 5 10 15 20 25 Корисна модель належить до області електротехніки, зокрема до систем автоматичного керування процесом сушіння матеріалів ІЧ-випромінюванням, яка може бути застосована в деревообробній, фармацевтичній, харчопереробній, радіоелектронній і інших галузях промисловості. Відомий пристрій для керування процесом сушіння матеріалів, який включає електронне програмоване реле часу, електромагнітний вимикач напруги, джерело ІЧ-випромінювання і систему електроживлення (Патент України № 62455, Бюл. № 2, 2003 р.) Недоліком пристрою є вузька функціональна можливість. В основу корисної моделі поставлена задача розширити функціональну можливість. Поставлена технічна задача вирішується тим, що в пристрої для керування процесом сушіння матеріалів, алгоритм живлення напругою джерела ІЧ-випромінювання і вентилятора задає датчик температури (вологості) в парі з електромагнітним реле напруги в реальному масштабі часу. Суть корисної моделі полягає в тому, що застосування датчика температури (вологості) в парі з електромагнітним реле напруги з групою нормально закритих (НЗ) і нормально відкритих (НВ) електричних контактів реалізує алгоритм процесу живлення напругою джерела ІЧвипромінювання і вентилятора в періодичному реальному масштабі часу. На рисунку наведено блок-схему пропонованого пристрою. Пристрій складається із вимикача напруги 1, електромагнітного реле напруги 2, датчика температури (вологості) 3, електромагнітного пускача 4, вентилятора 5 і джерела ІЧвипромінювання 6. Працює пристрій наступним чином. Вимикачем 1 подається напруга на електромагнітне реле напруги 2, яке одночасно розмикає нормально закритий (НЗ) контакт 7 і замикає нормально відкритий (НВ) контакт 8, забезпечує включення електромагнітного пускача 4, який живить напругою джерело ІЧ-випромінювання 6 при замиканні нормально відкритого (НВ) контакту 9. При розмиканні нормально закритого (НЗ) контакту 10 датчика температури (вологості) з електромагнітне реле 2 одночасно відключає напругу живлення джерела ІЧвипромінювання 6 і забезпечує напругою живлення вентилятор 3.· 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для керування процесом сушіння матеріалів, який включає електронне програмоване реле часу, електромагнітний пускач, джерело ІЧ-випромінювання і систему електроживлення, який відрізняється тим, що алгоритм режиму живлення напругою джерела ІЧ-випромінювання і вентилятора задає датчик температури (вологості) в парі з електромагнітним реле напруги. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Автори англійськоюMyrovych Oksana Viktorivna, Oleskiv Natalia Borysivna, Oleskiv Rostyslav Borysovych, Oleskiv Borys Stepanovych
Автори російськоюМирович Оксана Викторовна, Олеськив Наталья Борисовна, Олеськив Ростислав Борисович, Олеськив Борис Степанович
МПК / Мітки
МПК: F26B 3/30
Мітки: пристрій, процесом, матеріалів, сушіння, керування
