Пристрій для безкамерного сушіння матеріалів

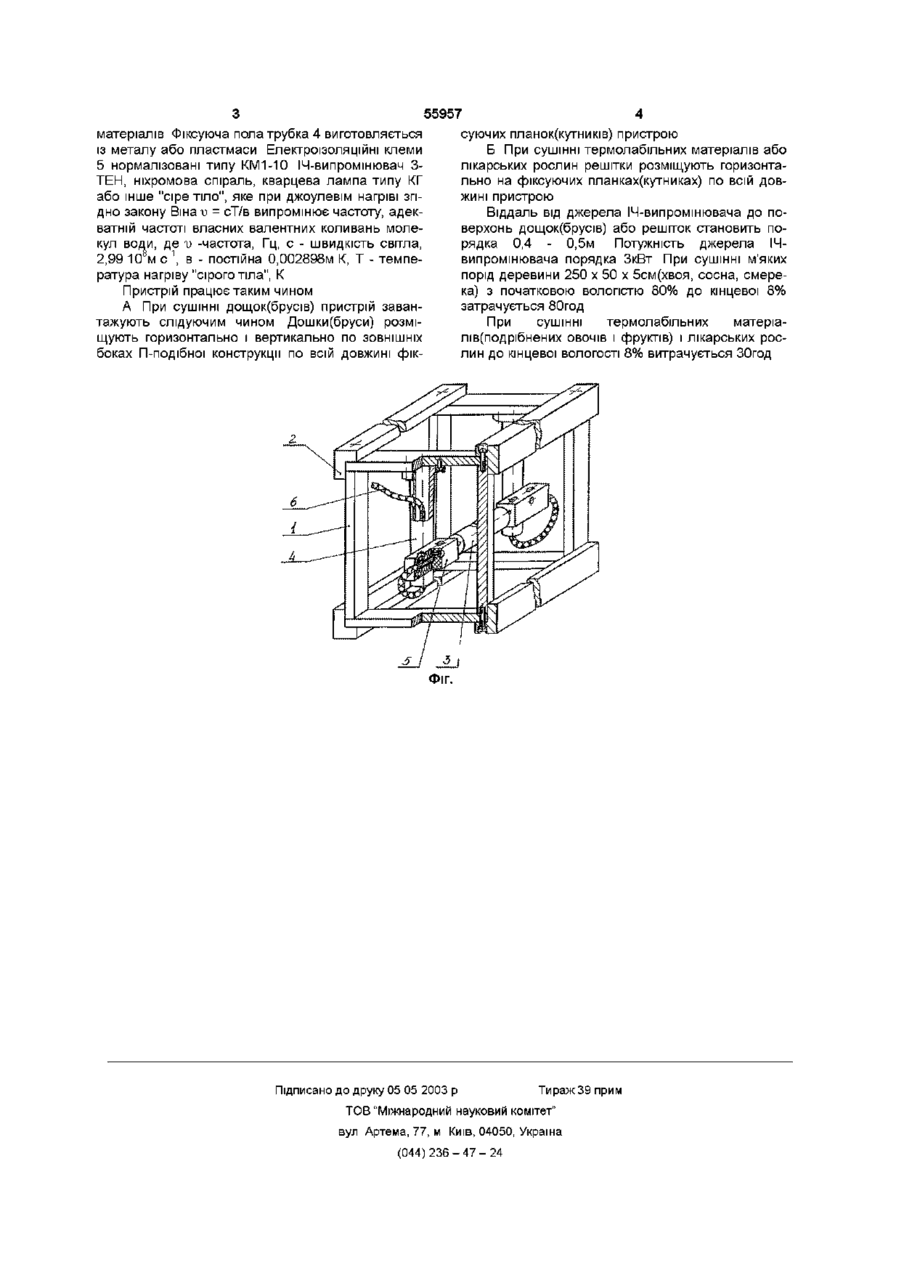

Пристрій для безкамерного сушіння матеріалів, що містить станини, П-подібні конструкції з укріпленим по центру джерелом інфрачервоного випромінювання, систему електроживлення і дві фіксуючі планки по ЗОВНІШНІХ боках П-подібної конструкції для вертикального розміщення дощок, який відрізняється тим, що П-подібні рамки, замкнені по зовнішньому контуру, з'єднані в вершинах прямих кутів фіксуючими планками (кутниками) для горизонтального розміщення решіток з термолабільними матеріалами або лікарськими рослинами і дощок(брусів) в горизонтальній і вертикальних площинах пристрою Заявляється пристрій, який відноситься до деревообробної, меблевої, фармацевтичної, харчової і др галузей промисловості, зокрема для сушіння пиломатеріалів, лікарських трав, термолабільних матеріалів(подрібнених овочів і фруктів ) і т п Найбільш близьким до заявляемого винаходу і прийнятому за прототип є "Пристрій для сушіння деревини" [Патент України №28941А Кп F26 В 3/30,2000р ], який включає станини, П-подібні конструкції з укріпленим по центру джерелом інфрачервоного випромшення(ІЧ) з системою електроживлення і дві фіксуючі планки по ЗОВНІШНІХ боках П-подібної конструкції для вертикального розміщення дощок До недоліку такої конструкції пристрою відноситься те, що на такому пристрої неможливо розмістити решітки з термолабільними матеріалами і лікарськими рослинами для сушіння їх ІЧвипромшенням В основу винаходу поставлено задачу розробити конструкцію пристрою для безкамерного сушіння пиломатеріалів(дощок, брусів) в горизонтальній і вертикальній площинах і горизонтальних площинах решіток з термолабільними матеріалами(подрібнених овочів і фруктів) або лікарських рослин і т п інфрачервоним випромшенням в діапазоні частот адекватних власним валентним коливанням молекул води [Беличева Т Г , Лобанова О А Электронные и колебательные спектры неорганических или координационных соединений Л Издательство ЛУ, 1983, С 55] Рішення цієї задачі досягається тим, що пристрій конструктивно виготовлений без станин із Пподібних рамок, замкнутих по зовнішньому контуру, які з'єднуються між собою фіксуючими планками (кутниками) в вершинах прямих кутів з укріпленим по центру П-подібних рамок джерела інфрачервоного випромінення для рівномірного і ефективного опромінення ІЧ-випромшенням поверхонь пиломатеріалів, термолабільних матеріалів, лікарських рослин і т п і системою електроживлення А також те, що електроживлення до ІЧвипромінювача підводиться з допомогою пол их трубок, які одночасно виконують функцію металорукава, фіксації ІЧ-випромінювача по центру Пподібних рамок і кріплення ізоляторів Саме ці ознаки необхідні і достатні для рішення поставленої задачі безкамерного сушіння пиломатеріалів(дощок, брусів), лікарських рослин, термолабільних матеріалів(подрібнених овочів і фруктів) і т п ІЧ-випромшенням Суть винаходу пояснюється з допомогою креслення, загальний вигляд П-подібні в січенні рамки 1, замкнуті по зовнішньому контуру, з'єднуються між собою в вершинах прямих кутів фіксуючими планками(кутниками) 2 Джерело ІЧ-випромшення 3 фіксується по центру П-подібних рамок 1 з допомогою полих трубок 4 і кріпиться в електроізоляторах 5, до яких підводиться напруга електропроводом 6 П- подібні рамки 1 і фіксуючі планки 2(кутники) виготовляються із металевих, пластмасових або дерев'яних 1 ю о> ю ю 55957 матеріалів Фіксуюча пола трубка 4 виготовляється із металу або пластмаси Електроізоляційні клеми 5 нормалізовані типу КМ1-10 ІЧ-випромінювач 3ТЕН, ніхромова спіраль, кварцева лампа типу КГ або інше "сіре тіло", яке при джоулевім нагріві згідно закону Вшаи = сТ/в випромінює частоту, адекватній частоті власних валентних коливань молекул води, де v -частота, Гц, с - швидкість світла, 2,99 Ю м с \ в - постійна 0,002898м К, Т - температура нагріву "сірого тіла", К Пристрій працює таким чином А При сушінні дощок(брусів) пристрій завантажують слідуючим чином Дошки(бруси) розміщують горизонтально і вертикально по ЗОВНІШНІХ боках П-подібної конструкції по всій довжині фік суючих планок(кутників) пристрою Б При сушінні термолабільних матеріалів або лікарських рослин решітки розміщують горизонтально на фіксуючих планках(кутниках) по всій довжині пристрою Віддаль від джерела ІЧ-випромінювача до поверхонь дощок(брусів) або решіток становить порядка 0,4 - 0,5м Потужність джерела ІЧвипромінювача порядка 3кВт При сушінні м'яких порід деревини 250 х 50 х 5см(хвоя, сосна, смерека) з початковою вологістю 80% до кінцевої 8% затрачується 80год При сушінні термолабільних матеріалів(подрібнених овочів і фруктів) і лікарських рослин до кінцевої вологості 8% витрачується ЗОгод Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
